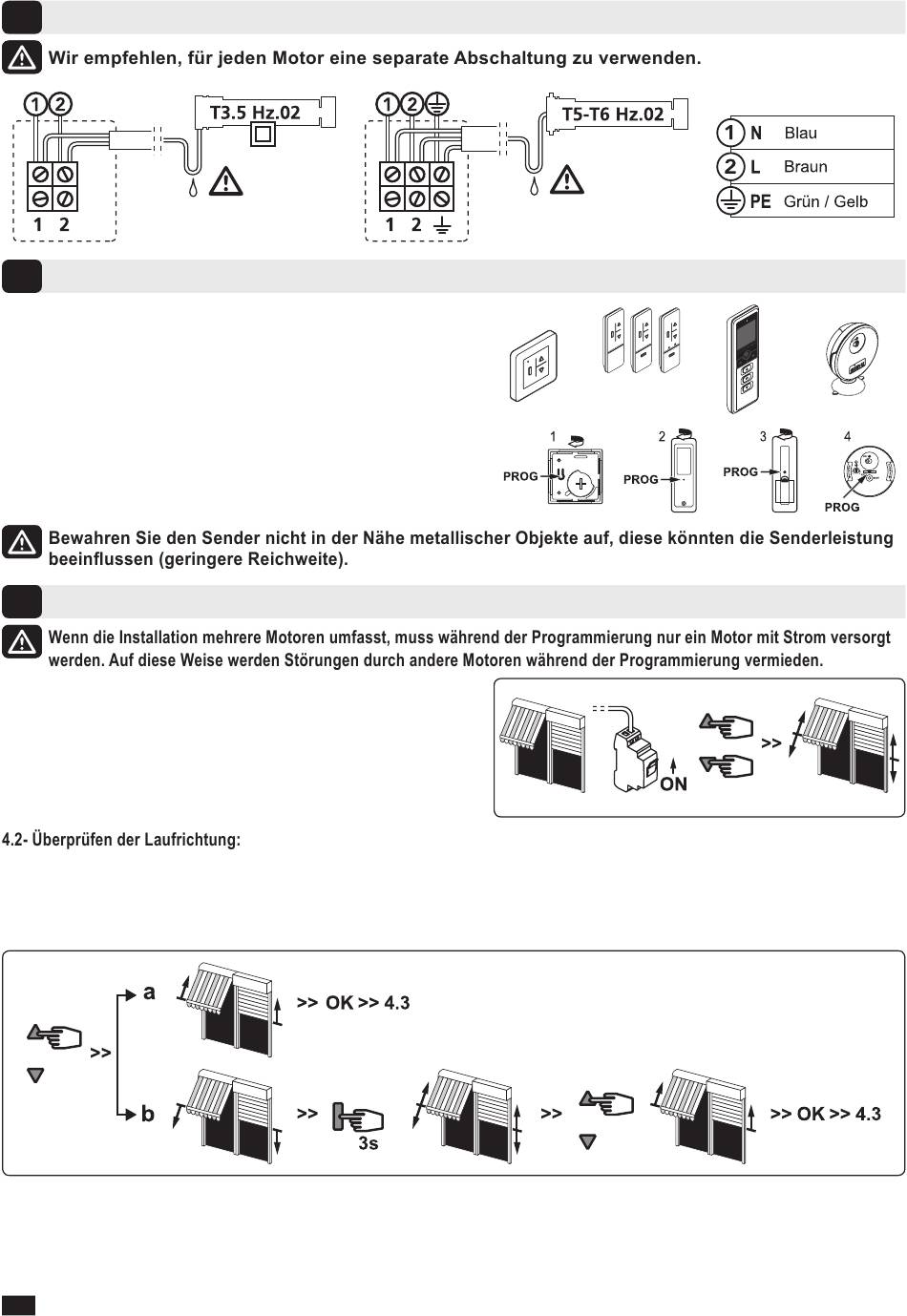

simu T3.5 Hz.02 Betriebsanleitung Seite 2

2
Schaltplan
3
Kompatible Sender
1 : Hz Wandsender COLOR+
2 : Hz 1 und 5 Kanal-Sender COLOR+
3 : Color Multi / Timer Easy / Timer Multi
4 : Hz- Sonnensensor
Senderreichweiten:
1, 2 & 3: 20 m durch 2 Stahlbetonwände.
4: 6 m durch 2 Stahlbetonwände.
Maximal 12 Sender pro Motor.
Anordnung der PROG Taste am Hz-Sender:
4
Einstellung Endbegrenzung
4.1- Programmiermodus:
- Schalten Sie den Motor EIN.
- Drücken Sie gleichzeitig die AUF- und AB-Taste eines Senders. Der
Motor läuft eine halbe Sekunde in die eine, dann in die andere Rich-
tung. Der Sender steuert nun den Motor im Totmannbetrieb. Siehe
Schritt 4.2.
Drücken Sie die Taste NACH OBEN am Sender:
a- Wenn sich das Rollladenelement mit Motor nach oben bewegt, wechseln Sie zum nächsten Schritt (4.3).
b- Wenn sich das Rollladenelement mit Motor nach unten bewegt, ändern Sie die Richtung, indem Sie die Stop-Taste mindestens 3 Sekunden lang gedrückt
halten. Der Empfänger bestätigt den Richtungswechsel und dreht eine halbe Sekunde lang in die eine, dann in die andere Richtung. Weiter mit Schritt 4.3
4.3- Einstellung der Endbegrenzung:
Es gibt zwei Möglichkeiten, die Endbegrenzung zu speichern:
- Sie können zuerst die ABWÄRTS (a)- und dann die AUFWÄRTS (b)-Position speichern.
- Sie können zuerst die AUFWÄRTS (b)- und dann die ABWÄRTS (a)-Position speichern.
2/4
1 2
230V - 50 Hz
3 4
