Leitungen anschließen
Minimieren Sie die Länge der Leitungen
oberhalb des Haltebleches, um die Lei-
tungen problemlos unterbringen zu kön-
nen und die Leitungen beim Aufrasten der
Oberschale nicht einzuklemmen.

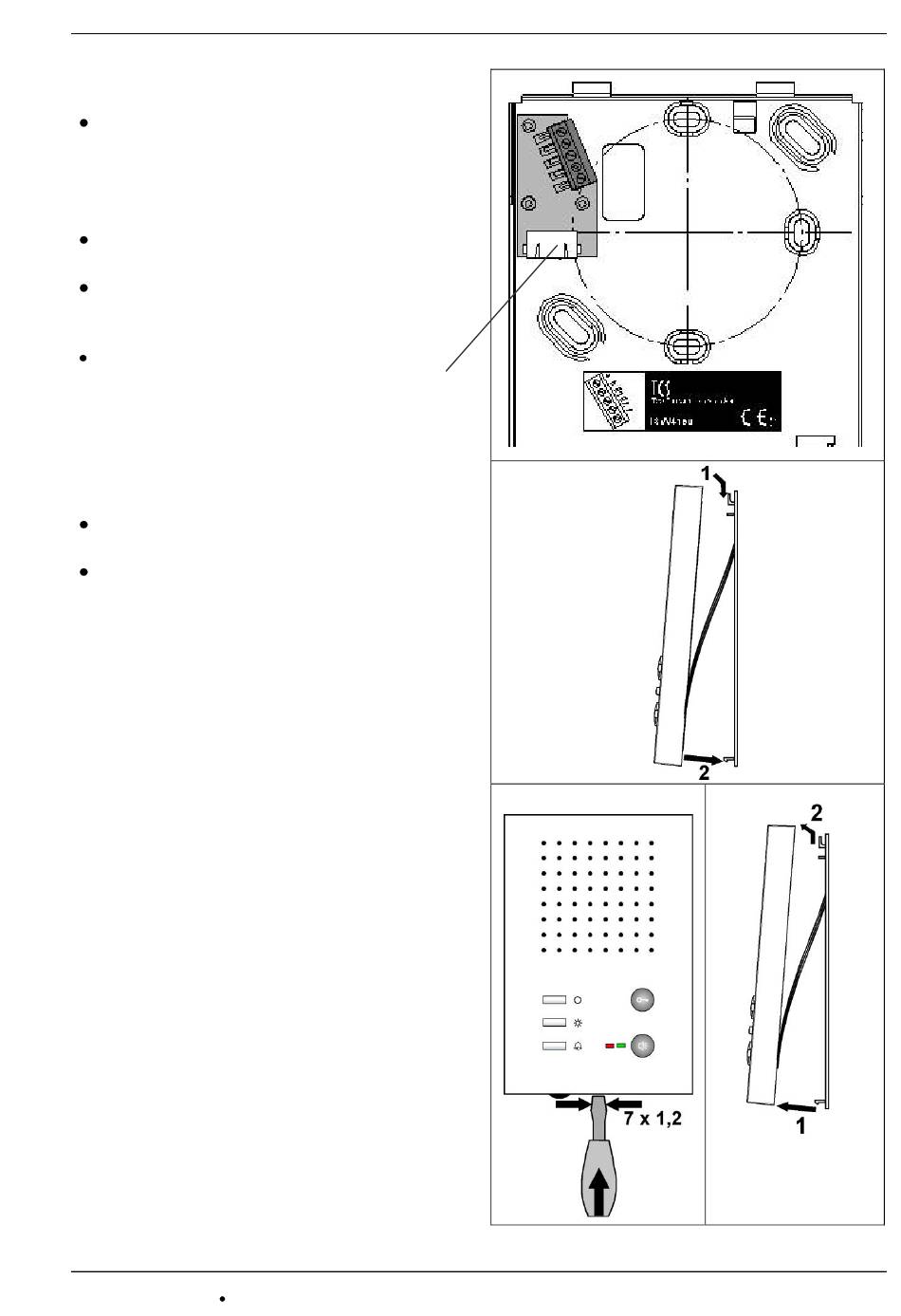

Schließen Sie die Leitungen gemäß Be-
schriftung (siehe Typenschild) an.
Etagentaster ist an E1-E2 anzuschließen.
(Alternativ an E1 und a-Ader, siehe Schal-
tungsbeispiel)
Verbindung von Ober- und Unterschale:
Stecken Sie das 4-polige Kabel mit
Stecker an der Oberschale in die Buchse
auf der Unterschale. Achten Sie darauf,
dass der Stecker einrastet.
Oberschale aufrasten
Setzen Sie die Oberschale auf die beiden
Rastwinkel am Halteblech auf (1).
Rasten Sie die Oberschale ein (2).
Öffnen des Gerätes
1. An der Unterseite des Gerätes befindet
sich eine rechteckige Entriegelungsöff-
nung. Führen Sie einen Schraubendreher
mit ca. 7 mm Breite gerade und mit Druck
in diese Öffnung ein.
2. Die Oberschale lässt sich an der Untersei-
te abziehen (1).
3. Heben Sie die Oberschale aus den beiden
oberen Rastwinkeln heraus.
4. Ziehen Sie das Kabel mit Stecker von der
Buchse ab.
