Important
-Avant de commencer l'installation du détecteur de mouvement, véri-
fiez (à l'aide d'un voltmètre) que le raccordement du réseau de 230V
est hors tension!
Fonctionnement
L'interrupteur passif à infrarouge réagit au rayonnement thermique
d'un corps en mouvement. La lumière reliée au détecteur s'allume
automatiquement dès qu'un individu s'approche de la zone surveillée.
Si celui-ci sort de la zone, la lumière s'éteint après une durée réglable
de (env. 8 secondes à 5 minutes maximum)
Installation
L'installation devrait être réalisée à une hauteur de 2m à 4m maximum.
.
Lors de la phase de test de l'appareil, la lentille doit être monté, sinon
le détecteur de mouvement ne s'éteint plus !
Raccordement :
2
2
Fils de 1,5mm
ou 2,5mm
selon les normes du pays.
Phase = L
Neutre = N
Retour = L'
Branchement de récepteurs
Plusieurs récepteurs peuvent être branchés, jusqu'à une consommat-
ion maximale de 2000 Watt. Cependant la puissance de branchement
devrait être réduite à 500 VA dans le cas de tubes fluorescents non
compensés, de transformateurs ou lors de cycles de mises en marches
fréquents. Il est conseillé d'utiliser tant que possible un condensateur
de compensation pour protéger l'appareil des charges inductives.
10
Technische Daten
Nennspannung:
Schaltleistung:
Zeiteinstellung:
Kurzimpulsmodell KI:
Dämmerung:
Erfassungsbereich:
Erfassungsbereich
(bei Montagehöhe):
Montagehöhe:
Dimensionen:
Schutzart:

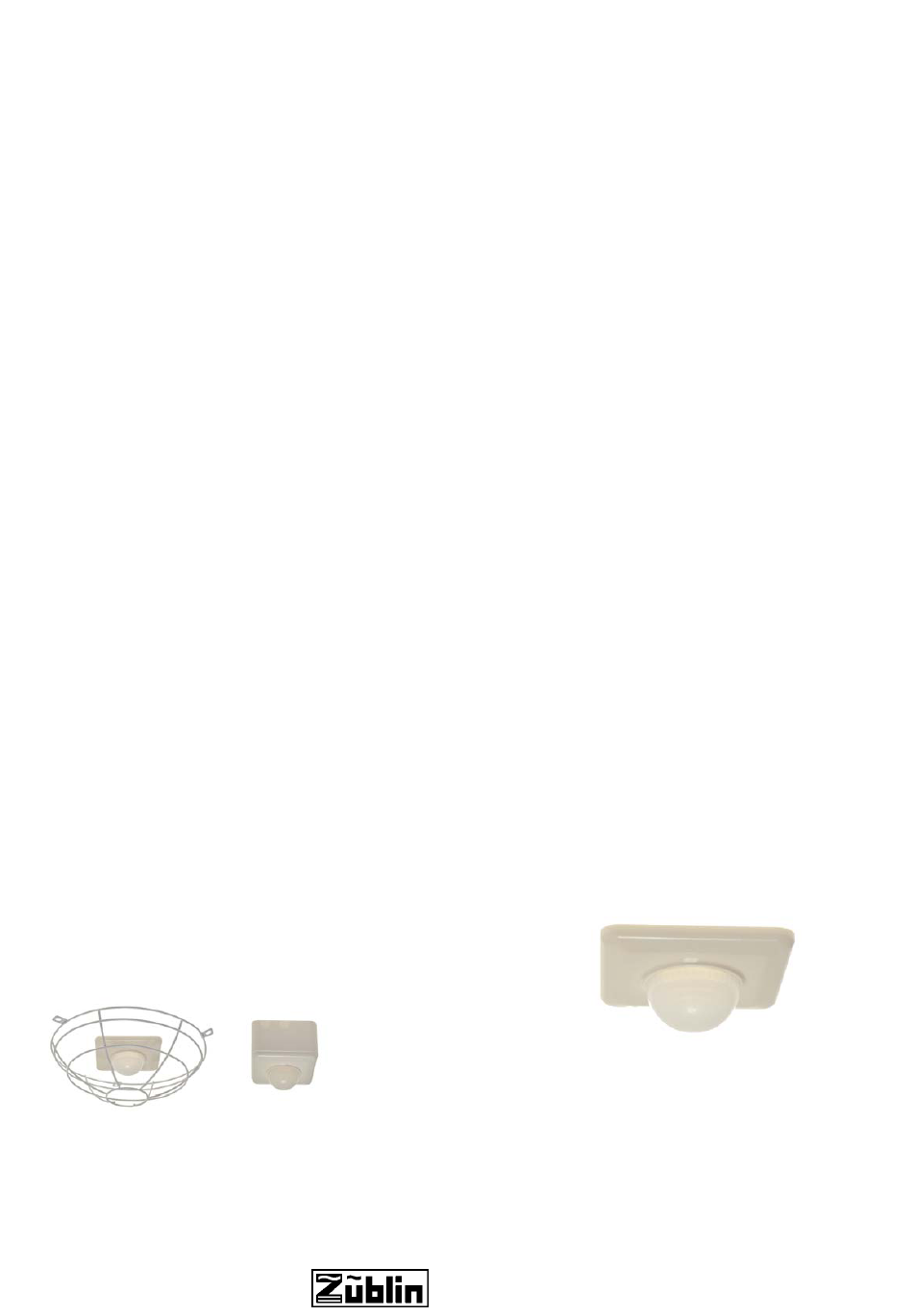

Passendes Schutzgitter sowie AP Rahmen erhältlich.
230 Volt/50Hz
max. 2000 W Glüh- und Halogenlampen
max. 500 W FL- undSparlampen
ca. 8 sec bis 5min
ca. 0.5 sek. Impuls, Impulspause 5-55 sek.
5-1000 Lux
Deckenmontage 360°
max. 8m (radius)
2.5m = max. 5m (radius)
3.0m = max. 6m (radius)
3.5m = max. 7m (radius)
4.0m = max. 8m (radius)
2 bis 4m
85x85x70mm
Nur Innenmontage
Störungsbeseitigung
Störung
Verbraucher schaltet
nicht:
Schaltet ein und aus
ohne Grund oder schaltet
nicht mehr aus:
Schaltet bei Netzschalt-
Impulsen:
Licht schaltet aus
obwohl eine Person
im Erfassungsbereich ist:
Schaltet am Tag ein:
Nach Anschluss ans Netz:
Die Elektronik braucht ca. 1 Minuten bis sie betriebsbereit ist!
Mode d'emploi.
Détecteur de mouvements 360 Plus
360° Plus KI (Impulsion)
et
Ursache/Korrektur
-Dämmerungswert zu hoch eingestellt
-Leuchtmittel von Lampe kontrollieren
-Stellung von Handschalter überprüfen
-Netzspannung/Sicherung prüfen
-Erfassungsbereich auf Fehlerquellen
überprüfen: (Durchzug, Tiere, Heizun-
gen usw.) können Fehlschaltungen
verursachen!
-Abstand zu Leuchte kontrollieren
(Wärmereflexion od. direkter
Lichteinfluss)
-Bei Transformatoren, Relais und EVG
RC-Löschglied parallel zur
angeschlossenen Last anschliessen
-Der Bewegungsmelder ist zu sensibel,
reduzieren Sie die Reichweite mit dem
Reichweitenregler und/oder kleben Sie
auf der Linse den Störbereich mit Kleb-
band ab.
-Installieren Sie einen Varistor zwischen
Phase und Nullleiter.
-Stellen Sie das Timer-Potentiometer
der Zeitverzögerung auf das Maximum.
-Dämmerungswert zu hoch eingestellt
(Lux Potentiometer auf Mond stellen)
Achtung: Bei Veränderung des Däm-
merungswertes braucht die Elektronik
ca. 1min. Zeit bis der neu eingestellte
Wert aktiv ist!
7
