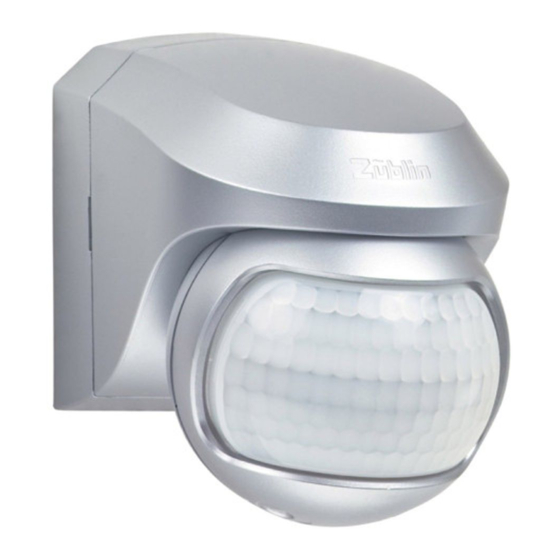

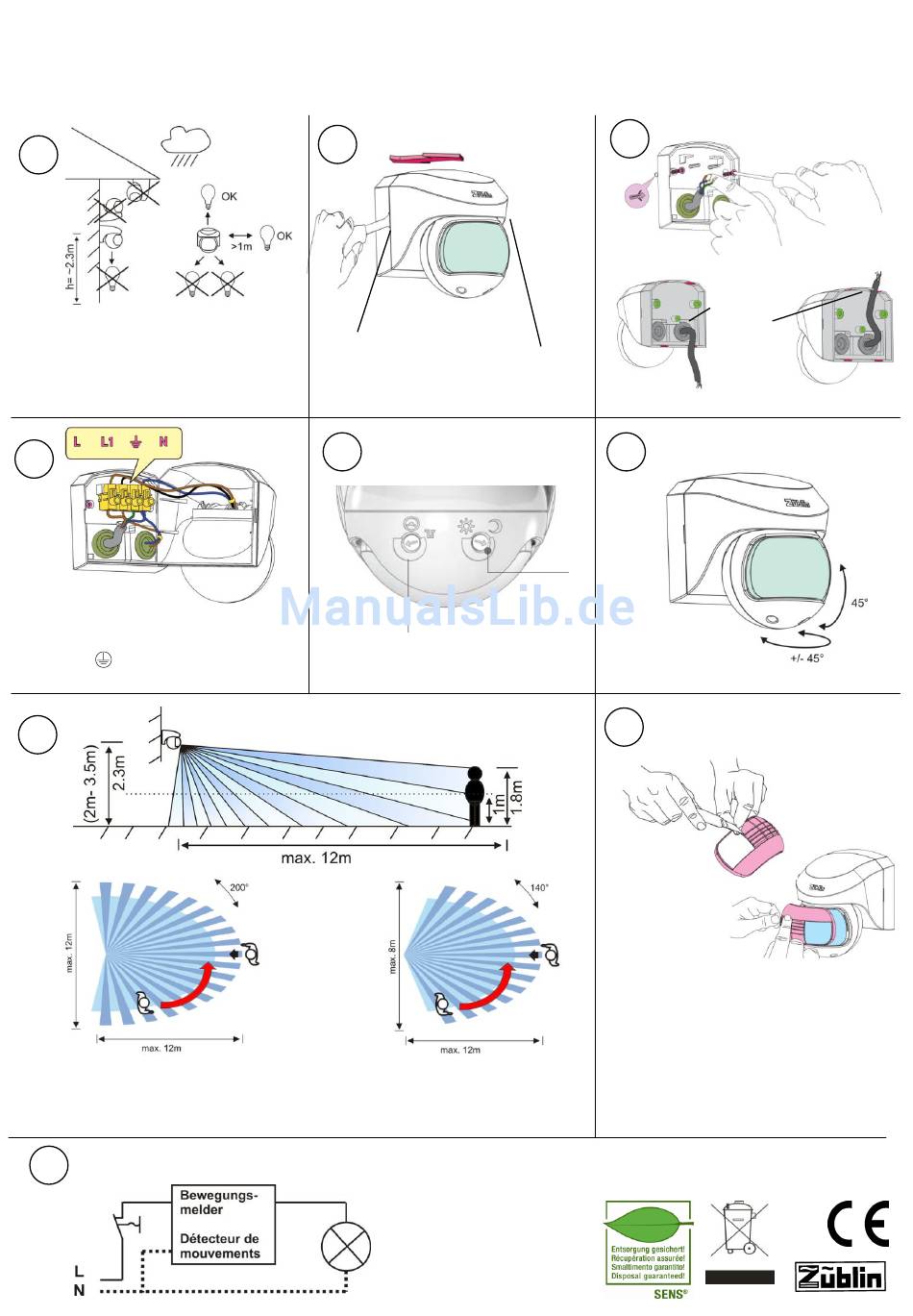

Gebrauchsanweisung Infra Garde 200° Max / 140° Max Seite 1/2
1
Um die Betriebssicherheit zu
gewährleisten, montieren Sie den Melder
an einem von der Witterung geschützten
Ort. Vermeiden Sie Wärmequellen im
unmittelbaren Erfassungsbereich sowie
unterhalb des Melders.
4
Netzanschluss
en
Phase / Aussenleiter (L) braun;
Schaltausgang / Geschaltete Phase /
Aussenleiter (L') weiss;
Neutral-/ Nullleiter (N) blau;
Erdung
nicht verwendeter
Anschluss (Klasse II) grün/gelb
7
Die Reichweite ist abhängig von Montageort und Gehrichtung.
Da der Bewegungsmelder auf den Temperaturunterschied zwischen
Wärmequelle und Umgebungstemperatur reagiert, kann die Reichweite je nach Situation
des Montageortes variieren.
9
Anschlussschema
Montageort
2
Verwenden Sie einen passenden
Schraubenzieher, um den Melder von der
Basis zu lösen, um sicherzustellen dass
das Gehäuse nicht beschädigt wird.
5
Erfassungsbereich
Detektion frontal
NICHT SENSIBEL
Distanz = ca. -50%
Detektion tangential
= SENSIBEL
Standard-Schaltung
Mit der Option den Bewegungs-
melder über einen externen Taster
anzusteuern (Unterbruch ca. 2sec.)
Vorbereitung
Einstellungen
ca. 5 Lux (Nacht) bis
1000 Lux (Tag
Impuls, ca. 10 sec bis 15 min
3
Kabeleinführung
von unten
von oben
6
8
Eingrenzen des
Erfassungsbereichs
Bereiche können zum Test mit herkömmlichen
Isolierband abgedeckt werden, bevor die Blende
definitiv angepasst wird.
Montage
Ausrichten
