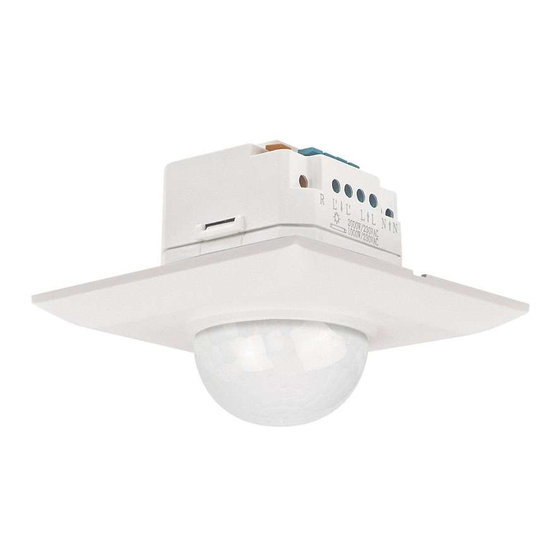

- Seite 1 Bedienungsanleitung Bewegungsmelder 360°. Swiss Garde 360 Plus erhältliches Zubehör Version P-IR Handsender Art. 25500 3-Tasten Handsender Mode d’emploi.
- Seite 2 Wichtige Hinweise -Arbeiten am Stromnetz dürfen nur von Fachpersonen ausgeführt werden. -Die Installation ist gemäss den landesüblichen Normen /Standards auszuführen. -Unterbrechen Sie die Stromzufuhr jeweils, bevor Sie mit der Installation beginnen! -Der Bewegungsmelder ist nur für den Innenbereich geeignet -Vor dem Austauschen eines Leuchtmittels ist die Stromzufuhr zum Melder bzw.
- Seite 3 Anschluss von Verbrauchern Hohe Einschaltströme verkürzen die Lebendsauer des im Melder integrierten Relais gravierend. Beachten Sie die technischen Angaben des angeschlossenen Verbrauchers. Wir empfehlen max. 3-4 Bewegungsmelder parallel zu schalten. Schalten Sie erhöhte (induktive) Lasten, oder überdurchschnittlich häufige Schaltzyklen über ein externes Relais/Schütz.
- Seite 4 Ansicht der Regler LED, blinkt 1x bei einer Erfassung, 3x wenn der LUX- oder TIME- Wert geändert wird, oder ein Befehl von der FB empfangen wurde. Zubehör: Melder mittels Fern- bedienung fernparametrierbar* *Programmiermodus muss aktiviert sein. Achtung! Reglerwerte werden durch manuelles Ändern der Werte LUX oder TIME während dem Betrieb sofort aktiv (bzw.
- Seite 5 Störungsbeseitigung Störung Ursache/Korrektur Verbraucher schaltet -Dämmerungswert zu tief eingestellt nicht: -Leuchtmittel von Lampe kontrollieren -Versorgungsspannung prüfen Schaltet ein und aus -Erfassungsbereich auf Fehlerquellen ohne Grund oder schaltet überprüfen: (Durchzug, Tiere, Heizun- nicht mehr aus: gen usw.) können Fehlschaltungen verursachen! -Der Bewegungsmelder ist zu sensibel, reduzieren Sie die Reichweite mit dem Reichweitenregler und/oder kleben Sie auf der Linse den Störbereich mit Kleb-...
- Seite 6 Technische Daten Nennspannung: 24V (DC 18V bis 30V oder AC 16V bis 24V) Schaltleistung: 5A (DC 0 bis 30V, AC 0 bis 230V) Zeiteinstellung: Impuls ca. 1 sec (20 oder 60 sec Pause), ca. 10 sec bis 20min Dämmerungregler: 5-2000 Lux IR Fernbedienung: Auto / On / OFF (4-6m Reichweite) Erfassungsbereich:...
