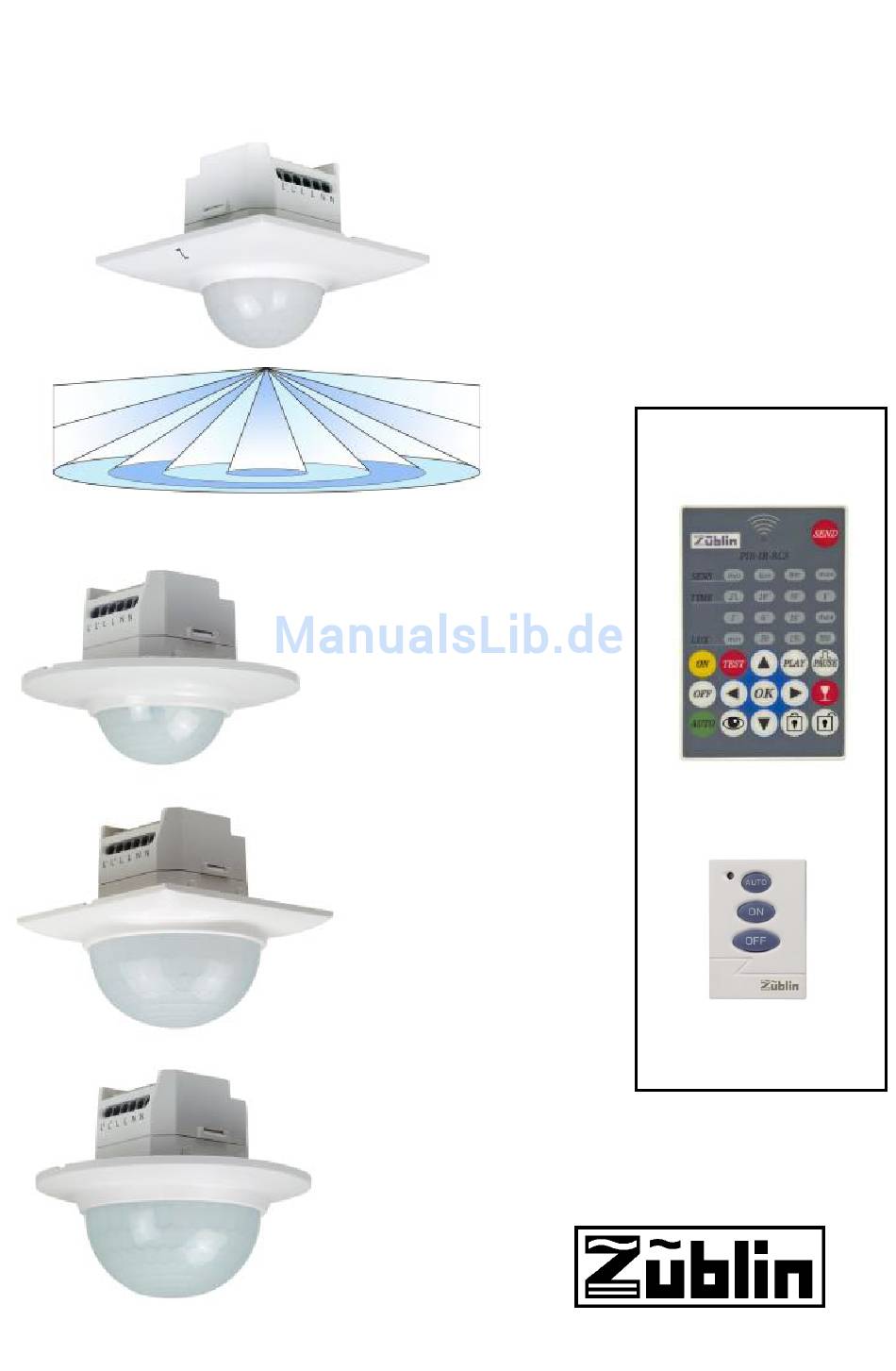

- Seite 1 Bedienungsanleitung 360° Melder. Swiss Garde 360 Präsenz Master 16m erhältliches Zubehör: Swiss Garde 360 Präsenz Master RA 16m P-IR RC Swiss Garde 360 Fernbedienung Präsenz Master 30m 3-Tasten Fernbedienung Swiss Garde 360 Präsenz Master RA 30m...
- Seite 2 Wichtige Hinweise -Arbeiten am Stromnetz dürfen nur von Fachpersonen ausgeführt werden. -Die Installation ist gemäss den landesüblichen Normen auszuführen. -Unterbrechen Sie die 230 Volt Stromzufuhr jeweils, bevor Sie mit der Installation beginnen! -Die Stromzufuhr des Melders ist stets mit einer Sicherung (250VAC, 10A) Typ C, gemäss EN60898-1 als Schutzvorkehrung zu versehen.
- Seite 3 Anschluss von Verbrauchern Hohe Einschaltströme verkürzen die Lebendsauer des im Melder integrierten Relais gravierend. Beachten Sie die technischen Angaben des Leuchten- bzw. Leuchtmittelherstellers (besonders bezüglich des Einschaltstromes wie z.B. bei Compact FL-, FL-, und Stromsparleuchten, etc., bzw., damit das Relais nicht überbelastet wird.
- Seite 4 Anschluss eines RC-Löchgliedes, (zwischen Nulleiter und geschalteter Phase L‘). Bei Interferenzen durch Parallelschalten von Sparlampen, Relais oder Fluoreszenzleuchten, sowie bei Störungen, verursacht durch Kapazitäten in den Leitungen. Varistor (zwischen Nulleiter und Phase L) bei Spannungsspitzen, wenn der Melder bei Spannungsspitzen einschaltet, blockiert, etc. Master-Slave Schaltung (max.
- Seite 5 Ansicht der Regler LED, blinkt 1x bei einer Erfassung, 3x wenn der LUX- oder TIME- Wert geändert wird, oder ein Befehl von der FB empfangen wurde. Zubehör: Melder mittels Fern- bedienung fernparametrierbar* *Programmiermodus muss aktiviert sein. Achtung! Reglerwerte werden durch manuelles Ändern der Werte LUX oder TIME während dem Betrieb sofort aktiv (bzw.
- Seite 6 Erfassungsbereich Der 360° rundum Erfassungsbereich sowie das dichte Erfassungsnetz garantieren eine optimale Funktion. Die Reichweite ist abhängig von Montagehöhe und Gehrichtung. Da der Melder auf den Temperaturunterschied zwischen Wärmequelle und Umgebungstemperatur reagiert, kann die Reichweite je nach Situation des Montageortes (Bodenheizung usw.) variieren. Ansicht von oben Detektion frontal NICHT SENSIBEL...
- Seite 7 Störungsbeseitigung Störung Ursache/Korrektur Verbraucher schaltet -Dämmerungswert zu tief eingestellt nicht: -Leuchtmittel von Lampe kontrollieren -Netzspannung/Sicherung prüfen Schaltet ein und aus -Erfassungsbereich auf Fehlerquellen ohne Grund oder schaltet überprüfen: (Durchzug, Tiere, Heizun- nicht mehr aus: gen usw.) können Fehlschaltungen verursachen! -Der Melder ist zu sensibel, reduzieren Sie die Reichweite mit dem Reichweitenregler und/oder kleben Sie auf der Linse den Störbereich mit Kleb-...
- Seite 8 Technische Daten Nennspannung: 230 Volt/50Hz 2000 W / 8.6A max. (cos φ = 1) Schaltleistung: 1000 VA / 4.3A max. induktiv (cos φ = 0,5) (Hinweis in der Gebrauchsanweisung!) Slave Anschluss: max. 10 Stk. Slave Geräte, 100m Kabel total Zeiteinstellung: Impuls ca.
