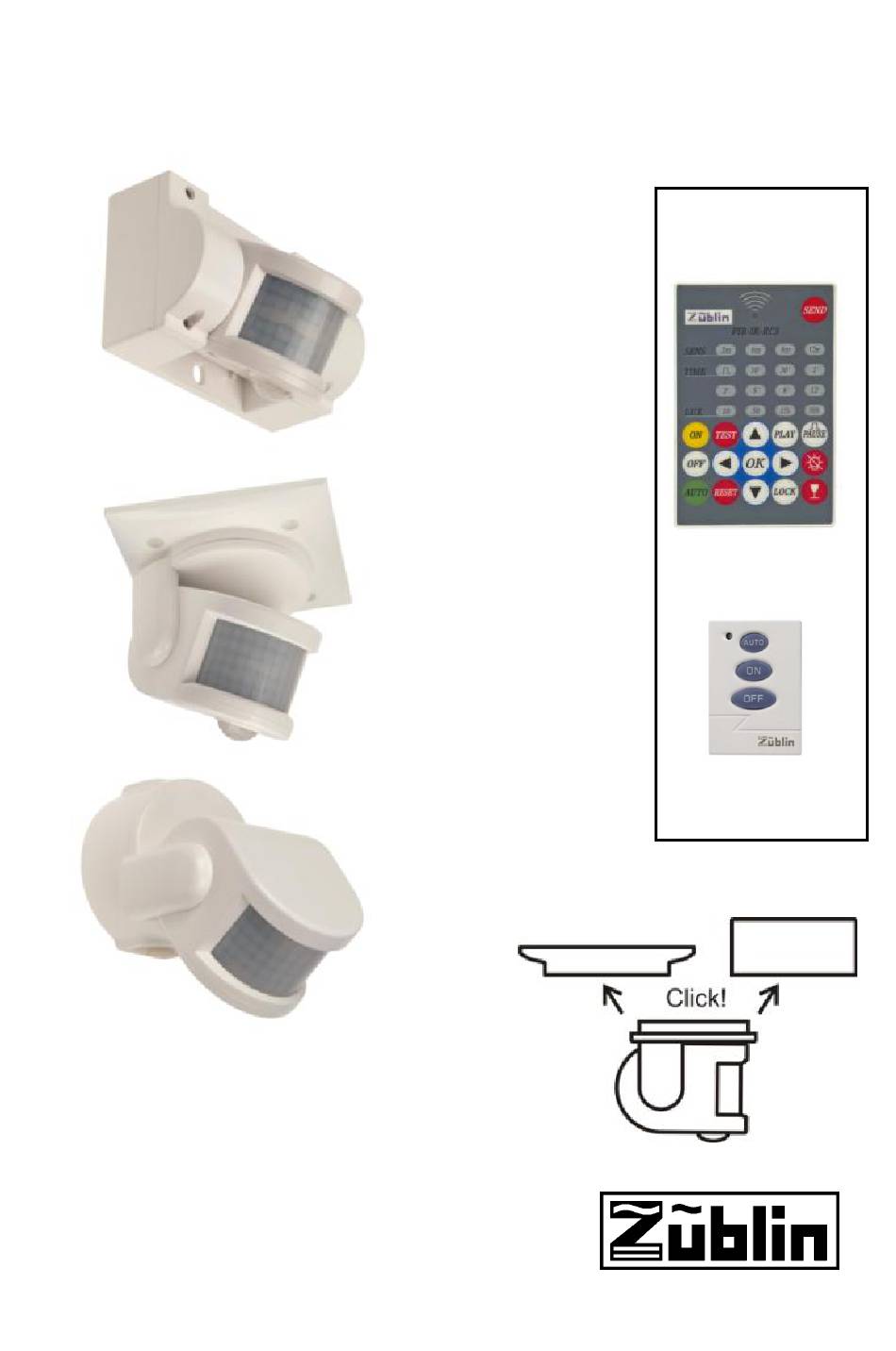

Bewegungsmelder Swiss Garde
3000IR / 2000IR mit Programmierfunktion
Wichtiger Hinweis:
Justieren Sie jedes neu installierte
Gerät per Regler oder P-IR
Handsender. Reglerwert-Änderungen
werden vom Melder nur während dem
Betrieb akzeptiert. Der Melder ist ca. 1
Minute nach dem Anschluss ans
Stromnetz betriebsbereit.
Bedienungsanleitung
SG 2000 IR
Wandmontage
SG 3000 IR
Montage auf
Abdeckplatte an
Wand oder Decke
SG 3000 IR
AP Montage an
Wand oder Decke
erhältliches
Zubehör
P-IR
Handsender
3-Tasten
Handsender
Werbung
Verwandte Anleitungen für Zublin Swiss Garde SG 2000 IR
Inhaltszusammenfassung für Zublin Swiss Garde SG 2000 IR
- Seite 1 Bedienungsanleitung Bewegungsmelder Swiss Garde 3000IR / 2000IR mit Programmierfunktion erhältliches Zubehör SG 2000 IR Wandmontage SG 3000 IR Montage auf P-IR Abdeckplatte an Handsender Wand oder Decke 3-Tasten Handsender SG 3000 IR AP Montage an Wand oder Decke Wichtiger Hinweis: Justieren Sie jedes neu installierte Gerät per Regler oder P-IR Handsender.
- Seite 2 Wichtige Hinweise -Bevor Sie mit der Installation des Melders beginnen, vergewissern Sie sich (mit Spannungsprüfer), ob die 230 Volt Netzzuleitung Spannungsfrei ist! -Installationen müssen durch eine Fachperson ausgeführt werden. -Der Melder ist für den Aussen- und Innenbereich geeignet -Sollten Funktionsstörungen wie Dauerlicht, selbständiges ein- und ausschalten auftreten, beachten Sie Seite 7 ‘‘Störungsbeseitigung‘‘.
- Seite 3 Wichtig ! Die Kabeleinführungsstelle muss absolut dicht sein. Bei Kabeln unter 7mm Dicke muss ein Dichtungsmaterial verwendet werden. Wichtiger Hinweis Ein zum Himmel ausgerichteter Erfassungsbereich kann zu Fehlerfassungen führen. Ein mit den Reglern zum Himmel ausgerichteter Melder ist nicht mehr Wasserfest. Anschluss von Verbrauchern Hohe Einschaltströme verkürzen die Lebendsauer des im Melder integrierten Relais gravierend.
- Seite 4 Mehrere Melder in Kurzimpulsfunktion (KI) (max. 3-4) an einem Zeitrelais oder Treppenlichtzeitschalter, Türglocken usw.. Parallelschaltung mehrerer Melder mit zusätzlichem Schalter für Dauerlicht. Anschluss eines RC-Löchgliedes, (zwischen Nulleiter und geschalteter Phase L‘). Bei Interferenzen durch Parallelschalten von Sparlampen, Relais oder Fluoreszenzleuchten, sowie bei Störungen, verursacht durch Kapazitäten in den Leitungen.
- Seite 5 Ansicht der Regler LED, blinkt 1x bei einer Erfassung, 3x wenn der LUX- oder TIME- Wert geändert wird, oder ein Befehl von der FB empfangen wurde. Zubehör: Melder mittels Fern- bedienung fernparametrierbar Achtung! Manuelle Änderungen der Werte LUX oder TIME während des Betriebes sind sofort aktiv und alle per Fernbedienung programmierten Parameter werden gelöscht! Es können entweder die Reglerwerte oder die Fernbedienungswerte aktiv sein, ein „Mischen“...
- Seite 6 Erfassungsbereich Der 180° Erfassungsbereich mit 360° Unterkriechschutz sowie das dichte Erfassungsnetz garantieren eine optimale Funktion. Die Reichweite ist abhängig von Montagehöhe und Gehrichtung (hohe Sensibilität beim Schneiden, bzw. beim Wechseln eines Schaltsegments). Da der Melder auf den Temperaturunterschied zwischen Wärmequelle und Umgebungstemperatur reagiert, kann die Reichweite je nach Situation des Montageortes variieren.
- Seite 7 Störungsbeseitigung Störung Ursache/Korrektur Verbraucher schaltet -Dämmerungswert zu tief eingestellt nicht: -Leuchtmittel von Lampe kontrollieren -Netzspannung/Sicherung prüfen Schaltet ein und aus -Erfassungsbereich auf Fehlerquellen ohne Grund oder schaltet überprüfen: Durchzug, Tiere, Heizun- nicht mehr aus: gen usw. können Fehlschaltungen verursachen! -Der Bewegungsmelder ist zu em- pfindlich, reduzieren Sie die Reichweite mit dem Reichweitenregler und/oder kleben Sie auf der Linse den Stör-...
- Seite 8 Technische Daten Nennspannung: 230 Volt/50Hz 2300 W / 10A max. (cos φ = 1) Schaltleistung: 1150 VA / 5A max. induktiv (cos φ = 0,5) (Hinweis in der Gebrauchsanweisung!) Zeiteinstellung: Impuls ca. 0.7 sec (20 oder 60 sec Pause), ca. 10 sec bis 12min Dämmerung: 5-2000 Lux IR Fernbedienung:...
