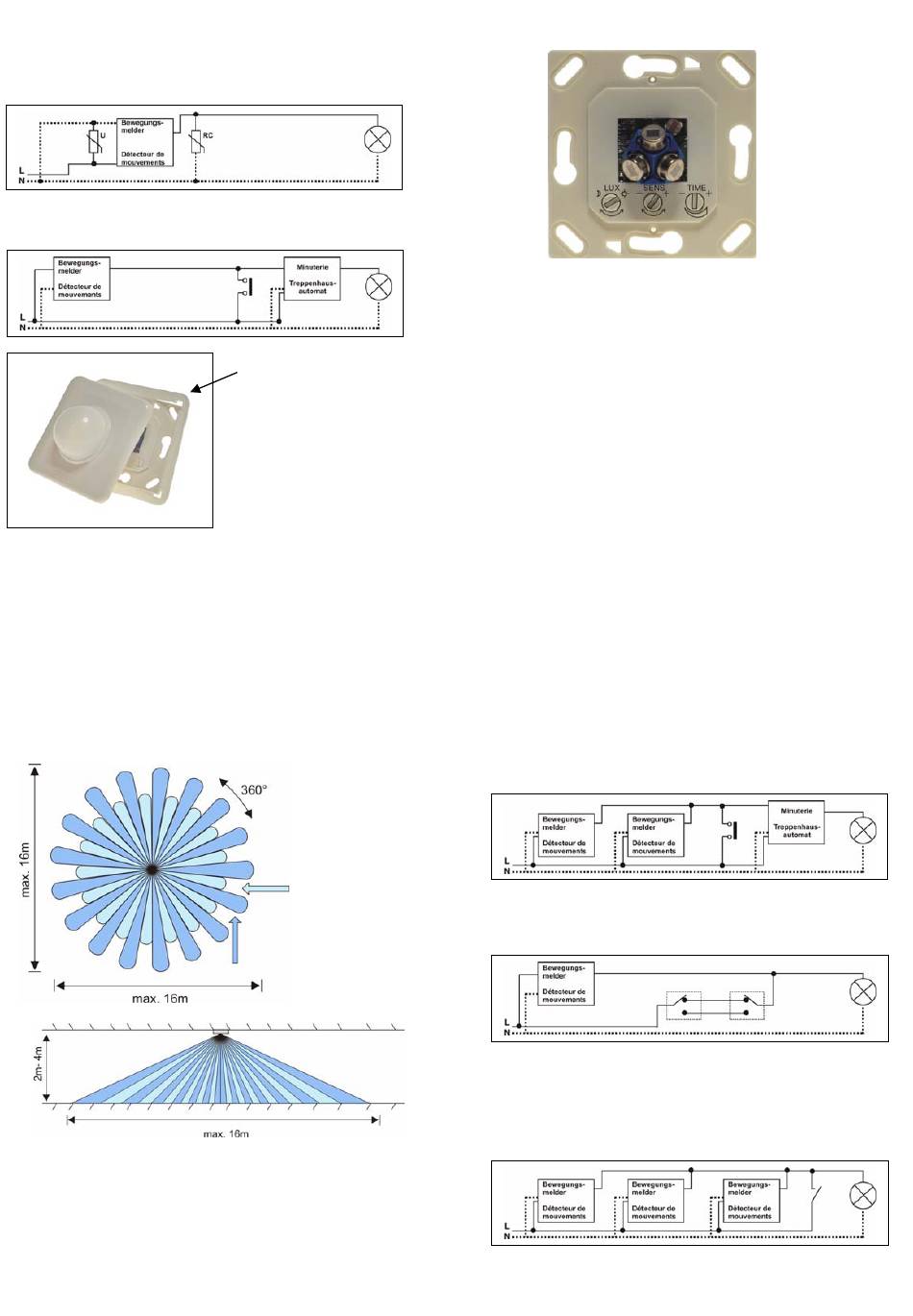

Lors de tensions de crête ou d'interférences dues au branchement en
parallèle de lampes à économie d'énergie ou de relais Branchez un
condensateur de compensation (RC) (entre le neutre et le retour). Il est
également possible de brancher une varistance (U) entre la phase et
neutre
RC= Condensateur de protection
Raccordement d'un Modèle impulsion courte pour la commande d'une
minuterie.
12
Erfassungsbereich
Erfassungsbereich 360 Grad
Der 360° rundum Erfassungsbereich sowie das dichte Erfassungsnetz
garantieren die optimale Funktion.
Erfassungsbereich
Der 360° rundum Erfassungsbereich sowie das dichte Erfassungsnetz
garantieren eine optimale Funktion. Das Gerät ist ideal für den Einsatz
2
in Räumen bis max. 300m
. Die überwachte Fläche ist abhängig von
Montagehöhe und Gehrichtung.
Da der Bewegungsmelder auf den Temperaturunterschied zwischen
Wärmequelle und Hintergrund reagiert, kann die Reichweite je nach
Situation des Montageortes (Bodenheizung usw.) variieren.
6
U= Varistance
Il est important de
toujours mettre le joint
entre la partie lentille et
l'appareil. Le joint
empêche les courants
d'air de s'infiltrer dans la
demi sphère et perturber
le bon fonctionnement
du détecteur. Utilisez le
joint additionnel si la
protection avec le joint
dans la lentille n'est pas
suffisante.
Ansicht von oben
Detektion frontal NICHT SENSIBEL
Distanz = -50%
Detektion parallel SENSIBEL
Seitenansicht
Ansicht der Regler
Einstellmöglichkeiten
SENS (Sensibiltät/Reichweite)
Reichweiteneinjustierung max. Reichweite 8m Radius.
TIME (Zeit)
Mit dem Timer kann bestimmt werden, wie lange das Licht nach der
letzten Bewegung im Erfassungsbereich eingeschaltet bleibt (min.ca. 8
Sekunden bis max. ca. 5min).
Typ Kurzimpuls: Zum anschliessen an einem Treppenhausautomaten,
oder eines Gongs wird ein 0.7 Impuls ausgegeben, die Pausenzeit
(Unterdrückung des Impulses) lässt sich von 5-55 Sek. einstellen.
Beim Anschluss eines Zeitrelais ist die Pausenzeit auf das Maximum
einzustellen (verhindert überflüssige Schaltimpulse und schont die
Geräte).
LUX (Dämmerungssensor)
Der Dämmerungssensor reguliert die Ansprechschwelle (Lichtwert) des
Bewegungsmelders, ab der die Erfassung aktiviert wird. Drehen im
Uhrzeigersinn (Mond) bewirkt, dass der Sensor das Licht erst bei
Dunkelheit einschaltet.
Schémas de branchement
Attention
Coupez impérativement le courant avant de commencer le
montage!
commande d'une minuterie, avec un modèle KI. (courte impulsion)
Montage avec un schéma 3 (interrupteurs inverseurs)
Branchement en parallèle de plusieurs détecteurs de mouvement avec
interrupteur pour éclairage permanent. Lors de branchements de plus
de trois détecteurs en parallèle, il est conseillé de brancher un circuit
RC entre le neutre et le retour.
5
11
