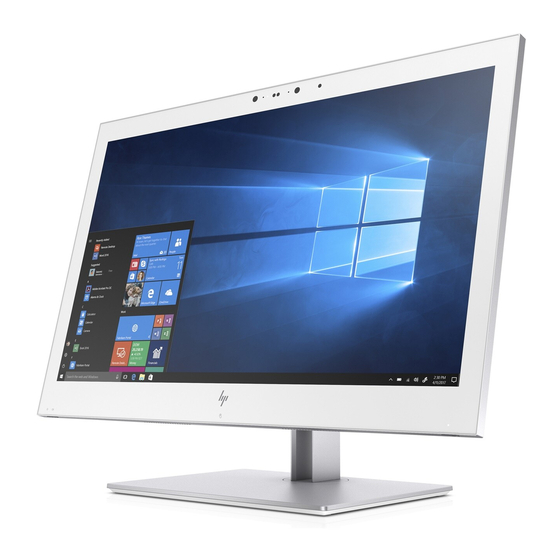

- Seite 1 Benutzerhandbuch HP HC270cr...
- Seite 2 Windows ist entweder eine eingetragene Marke oder eine Marke der Microsoft Corporation in den USA und/oder anderen Ländern. HP haftet – ausgenommen für die Verletzung des Lebens, des Körpers, der Gesundheit oder nach dem Produkthaftungsgesetz – nicht für Schäden, die fahrlässig von HP, einem gesetzlichen Vertreter oder einem Erfüllungsgehilfen verursacht wurden.
- Seite 3 Einführung Dieses Handbuch enthält Informationen über Anzeigeeigenschaften, das Einrichten der Anzeige, die Verwendung der Software und technische Daten. VORSICHT! Zeigt eine gefährliche Situation an, die, wenn nicht vermieden, zum Tod oder zu schweren Verletzungen führen könnte. ACHTUNG: Zeigt eine gefährliche Situation an, die, wenn nicht vermieden, zu kleineren oder mäßigen Verletzungen führen könnte.
- Seite 4 Einführung...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einführung ..............................1 Wichtige Sicherheitshinweise ..........................1 Verwendete Symbole ............................. 2 Produktmerkmale und Komponenten ........................4 Funktionen ............................4 Komponenten an der Vorderseite ....................... 6 Komponenten auf der Rückseite ......................7 Einrichten des Displays ............................8 Seien Sie vorsichtig, wenn Sie das Display einrichten ................ 8 Anbringen des Standfußes ........................ - Seite 6 Vorbereitung des Telefonats mit dem Technischen Support ................28 Seriennummer und Produktnummer finden ....................... 29 4 Wartung des Displays ........................... 30 Richtlinien zur Wartung ............................30 Reinigung des Displays ........................30 Verwendung des Bereinigungsmenü ....................31 Transport des Displays ........................32 Anhang A Technische Daten ..........................
-
Seite 7: Einführung
Mehrfachsteckdose angegeben sein. Verwenden Sie eine Mehrfachsteckdose, deren Hersteller bei einer eventuellen Beschädigung Ihres Geräts, die auf eine Fehlfunktion des Überspannungsschutzes zurückzuführen ist, Schadenersatz leistet. Verwenden Sie für Ihr HP LCD-Display nur geeignetes Mobiliar in der richtigen Größe. VORSICHT! Wenn LCD-Displays auf ungeeigneten Anrichten, Bücherschränken, Regalen, Schreibtischen, Boxen, Truhen oder Wagen platziert werden, können sie kippen und Verletzungen verursachen. -
Seite 8: Verwendete Symbole
VORSICHT! Gefahr eines inakzeptabel hohen Leckstroms für den Patienten kann durch unzureichende Systemkonfiguration verursacht werden: An analoge oder digitale Schnittstellen angeschlossenes Zubehör muss mit den jeweiligen europäischen oder internationalen Standards konform sein (beispielsweise EN 60950 für Geräte zur Datenverarbeitung und EN 60601-1 für medizinische Geräte). - Seite 9 IEC 60417– Standby 5009 IEC 60529 = 0 Nicht geschützt Geschützt gegen feste Fremdkörper mit 50 mm Durchmesser und größer Geschützt gegen feste Fremdkörper mit 12,5 mm Durchmesser und größer Geschützt gegen feste Fremdkörper mit 2,5 mm Durchmesser und größer Geschützt gegen feste Fremdkörper mit 1,0 mm Durchmesser und größer Staubgeschützt...
-
Seite 10: Produktmerkmale Und Komponenten
Die Kalibrierungssoftware muss entweder mit dem X-Rite i1Display Pro oder dem Klein K10- A Kolorimeter verwendet werden. Umgebungslichtsensor ● Automatische Bilddrehung, erfordert die Installation des HP Image Auto-rotate Utility, verfügbar unter ● http://www.hp.com/support DisplayPort, USB-Type-C-Alt-Modus (DP 1.2), HDMI- und VGA-Videoeingänge ●... - Seite 11 ● Drehfunktionen und Höhenregulierung ● Abnehmbarer Ständer für vielfältige Displaykopf-Montagemöglichkeiten ● HP Quick Release 2-Schnellwechselhalterung zur raschen Verbindung des Displaykopfs am/vom Ständer ● durch einfaches Einrasten bzw. Öffnen der Verriegelung Plug-and-Play-fähig, wenn von Ihrem Betriebssystem unterstützt ● Sicherheitskabelschlitz an der Display-Rückseite zur Aufnahme eines optionalen Sicherheitskabels ●...
-
Seite 12: Komponenten An Der Vorderseite
Komponenten an der Vorderseite Kontrolle Funktion Infrarotlicht An: Die Infrarot-Kamera wird gerade verwendet. Kamera-Mikrophone Ermöglichen Ihnen die Teilnahme an einer Videokonferenz. Kamera-LED An: Die Kamera wird gerade verwendet. IR-Kamera-Linse Überträgt Ihr Bild, wenn die Anmeldefunktion von Hello eingeschaltet ist. Webcam-Linse Überträgt Ihr Bild in einer Videokonferenz. -
Seite 13: Komponenten Auf Der Rückseite
Kontrolle Funktion Taste „Reject/Hang- Drücken Sie darauf, um einen Anruf abzulehnen oder zu beenden. up“ Blinkende rote und grüne Lichter: Ein Anruf kommt an. RFID-Sensor Liest RFID-Karten („RFID“ kurz für „Radio Frequency Identification“). Funktionstasten Drücken Sie diese Tasten, um das OSD-Menü zu öffnen, Anpassungen vorzunehmen oder das OSD-Menü... -
Seite 14: Einrichten Des Displays
Komponente Symbol Funktion USB Type-C Upstream- Zum Anschließen an einen USB Type-C-Gerät für Video, Audio Anschluss oder 3.1 USB-Upstream-Daten, zusätzlich zur Stromversorgung bis 65 W. Lädt auch den Akku ein angeschlossenes Gerät. USB Type-A-Downstream- Zum Anschließen optionaler USB-Geräte an das Display. Anschlüsse (2) USB Type-B Upstream- Verbindet den Computer mit dem Display, um die USB-... -
Seite 15: Anbringen Des Standfußes
Ziehen Sie die Displayposition in Betracht, da die Frontblende zu störenden Spiegelungen von Licht und hellen Oberflächen in der Umgebung führen kann. Das Display verfügt für eine einfache Montage des Displaykopfs über die HP Quick Release 2- Schnellwechselhalterung. So montieren Sie den Displaykopf auf dem Ständer: Legen Sie den Displaykopf mit der Vorderseite nach unten auf eine mit einem sauberen, trockenen Tuch abgedeckte ebene Fläche. -
Seite 16: Anschließen Der Kabel
Anschließen der Kabel Stellen Sie das Display an einer geeigneten, gut belüfteten Stelle in der Nähe des Computers auf. Schließen Sie ein Videokabel an. HINWEIS: Das Display erkennt automatisch, an welchen Anschlüssen gültige Videosignale eingehen. Die Eingänge lassen sich durch Drücken der Taste Next Input (Nächster Eingang) an der Vorderseite des Displays oder über das On-Screen Display (OSD) durch Drücken der Menü-Taste und Auswahl von... - Seite 17 Schließen Sie ein Ende eines HDMI-Kabels an den HDMI-Anschluss an der Rückseite des Displays ● und das andere Ende an das Quellgerät an. Schließen Sie ein Ende eines VGA-Kabels an den VGA-Anschluss an der Rückseite des Displays und ● das andere Ende an den VGA-Anschluss am Quellgerät an. Einrichten des Displays...
- Seite 18 Schließen Sie den Anschluss Typ B des USB-Upstream-Kabels an den USB-Upstream-Anschluss an der Rückseite des Displays und den Anschluss Typ A des Kabels an den USB-Downstream-Anschluss am Quellgerät an. Schließen Sie ein Ende des Netzkabels an das Netzteil (1) und das andere Ende an eine Steckdose (2) an. Verbinden Sie dann das Netzteil mit dem Display (3).
-
Seite 19: Anschließen Von Usb-Geräten
Anschließen von USB-Geräten USB-Anschlüsse werden verwendet, um Geräte wie zum Beispiel ein USB-Speichergerät, eine USB-Tastatur oder eine USB-Maus anzuschließen. Das Display hat zwei Downstream-USB-Anschlüsse, die Standard-USB- Verbindungen bieten. ACHTUNG: Eine unsachgemäße Handhabung des Peripheriegeräte kann das Display selbst oder angeschlossene Geräte beschädigen. Bevor Sie das Display an zusätzliche Peripheriegeräte, wie z. B. zusätzliche Displays oder andere Patientenüberwachungsgeräte anschließen, muss die Stromversorgung des Displays ausgeschaltet und das Stromkabel aus der Steckdose gezogen werden. -
Seite 20: Anbringen Der Kabelabdeckung
Anbringen der Kabelabdeckung Bringen Sie nach dem Anschließen aller Kabel an der Rückseite des Displays die Kabelabdeckung an, indem Sie die Unterkante der Abdeckung in die Rückseite des Displays einsetzen (1) und auf die Oberseite der Abdeckung drücken, bis sie einschnappt (2). Anpassen des Displays Neigen Sie den Displaykopf nach vorne oder hinten, sodass Sie bequem auf den Bildschirm schauen können. - Seite 21 Schwenken Sie den Displaykopf nach links oder rechts, um einen optimalen Betrachtungswinkel zu erhalten. Stellen Sie das Display auf eine für Sie angenehme Höhe für Ihren individuellen Arbeitsplatz ein. Die obere Blende des Displays sollte nicht über einer parallelen Linie zur Höhe Ihrer Augen liegen. Für Benutzer mit Kontaktlinsen ist es ggf.
-
Seite 22: Einschalten Des Displays
HINWEIS: Um Informationen auf dem Bildschirm im Hochformat anzuzeigen, können Sie das HP Image Auto-rotate Utility installieren. Die Software kann unter http://www.hp.com/support heruntergeladen werden. Auch die Anzeige des OSD-Menüs lässt sich in die Hochformatposition drehen. Um das OSD- Menü zu drehen, rufen Sie das OSD-Menü auf, indem Sie die Menü-Taste auf der Vorderseite des Monitors drücken. -
Seite 23: Montieren Des Displays
HINWEIS: Sie können die Betriebs-LED über das OSD-Menü deaktivieren. Drücken Sie die Taste Menü an der Vorderseite des Displays, um das OSD zu öffnen. Wählen Sie im OSD-Menü Power Control (Stromversorgungsoptionen) > Power LED (LED-Versorgung) > Aus. Wenn das Display eingeschaltet wird, wird fünf Sekunden lang eine Displaystatus-Meldung angezeigt. Diese Meldung informiert über das derzeit aktive Eingangssignal, den Status der Einstellung für das automatische Wechseln des Signaleingangs (Ein oder Aus;... -
Seite 24: Entfernen Des Displayständers
Fläche. Drücken Sie den mittig an der unteren Rückseite des Displays befindlichen Schieber nach oben, um die HP Quick Release 2-Schnellverriegelung zu öffnen (1). Schwenken Sie die Unterseite des Standfußes nach oben, bis die Montageplatte sich aus der Vertiefung auf der Rückseite des Displays löst (2). -
Seite 25: Anbringen Des Displaykopfes An Eine Befestigungsvorrichtung
Befolgen Sie die Anleitungen des Herstellers der Montagevorrichtung, wenn Sie das Display an einer Wand oder an einem Schwenkarm montieren. Installieren eines Sicherheitskabels Sie können das Display mit einem optionalen Sicherheitskabel, das von HP erhältlich ist, an einem festen Objekt sichern. Einrichten des Displays... -
Seite 26: Verwenden Des Displays
Gehen Sie zu http://www.hp.com/support. Wählen Sie Software/Treiber erhalten. Wählen Sie Ihren Produkttyp aus. Geben Sie Ihr HP-Display-Modell in das Suchfeld ein. Verwenden des OSD-Menüs (On-Screen Display) Verwenden Sie das OSD (On-Screen Display), um die Bildschirmanzeige nach Ihren Vorlieben einzustellen. Mit den Tasten an der Vorderseite des Displays können Sie auf das OSD zugreifen und dort Einstellungen... -
Seite 27: Neukonfigurieren Der Funktionstasten
Hauptmenü Beschreibung USB-Host-Auswahl Auswahl der USB-Eingangsquelle. Bereinigung Aktualisierung des Bereinigungsprotokolls, öffnet das Bereinigungsprotokoll und legt den stündlichen Warnungszeitplan fest. Beenden Der OSD-Menü-Bildschirm wird verlassen. Neukonfigurieren der Funktionstasten Drücken Sie eine der vier Tasten an der Frontblende, um die Tasten zu aktivieren und die Symbole über den Tasten anzuzeigen. -
Seite 28: Menütaste
Wenn Sie die werkseitig kalibrierten DICOM-Einstellungen oder den sRGB-Farbraum ändern, müssen Sie das Display neu kalibrieren. Um die DICOM- oder sRGB-Farbeinstellung zu kalibrieren oder zu ändern, müssen Sie das DICOM-Kalibrierungstool für die HP Healthcare Edition von der HP Support-Website für Displays herunterladen. -
Seite 29: Verwenden Des Rfid-Kartenlesers
Verwenden des RFID-Kartenlesers Das Display verfügt über einen Dualband-RFID-Kartenleser, der gleichzeitig 125 kHz- und 13,56 MHz- Frequenzen lesen kann. Der Kartenleser ermöglicht Ihnen, sich mit autorisierten Karten- Anmeldeinformationen schnell im System anzumelden. HINWEIS: Es werden die meisten gewöhnlichen RFID-Karten-Anmeldeinformationen unterstützt, jedoch kann vor der ersten Verwendung eine Konfiguration erforderlich sein. -
Seite 30: Displayport-Multistreaming
Wenn Sie die PIP-Größe ändern möchten, wählen Sie im OSD-Menü PIP-Größe und wählen Sie dann die gewünschte Größe. Wenn Sie die Position des PIP ändern möchten, wählen Sie im OSD-Menü PIP-Position und wählen Sie dann die gewünschte Position. DisplayPort-Multistreaming Wenn Sie DisplayPort als primäre Videoeingangsquelle verwenden, können Sie Multistreaming an andere, in Reihe geschaltete DisplayPort-Displays durchführen. - Seite 31 Erstellen Sie eine Verbindung vom DisplayPort OUT-Anschluss eines Displays zum DisplayPort IN-Anschluss des nächsten Displays, bis Sie die gewünschte Anzahl an Displays erreicht haben. Wenn jeder Bildschirm andere Informationen anzeigen soll, stellen Sie sicher, dass alle Upstream-Displays wie oben beschrieben im DisplayPort 1.2-Modus konfiguriert sind. Die Anzahl der Displays, die Sie über DisplayPort-Multistreaming anschließen können, hängt von einer Reihe von Faktoren ab, einschließlich der für jedes Display verwendeten Auflösungen und Scanraten und der Kapazitäten Ihrer GPU oder Ihres integrierten Grafiksystems.
-
Seite 32: Verwenden Des Automatischen Ruhemodus
Verwenden des automatischen Ruhemodus Das Display unterstützt eine OSD-Option namens Automatischer Ruhemodus, mit dem Sie einen Displayzustand mit reduzierter Leistungsaufnahme aktivieren oder deaktivieren können. Wenn der automatische Ruhemodus aktiviert ist (was standardmäßig der Fall ist), wechselt das Display in einen Zustand mit reduzierter Leistungsaufnahme, sobald der Host-Computer durch das Fehlen horizontaler oder vertikaler Sync-Signale eine geringe Leistungsaufnahme anzeigt. -
Seite 33: Unterstützung Und Fehlerbeseitigung
(Audiosteuerung) und wählen Sie dann die Audioquelle. Kein Standard-PC-Wiedergabegerät Öffnen Sie PC-Einstellung, wählen Sie Sound > Wiedergabe ausgewählt. und legen Sie dann HC270cr als Standardgerät fest. Die Meldung Bildschirmkabel Das Bildschirmkabel des Displays ist Verbinden Sie den Computer und das Display über das prüfen wird angezeigt. -
Seite 34: Tastensperren
Um ein Hardware- oder Software-Problem zu lösen, gehen Sie zu http://www.hp.com/support. Dort finden Sie weitere Informationen über Ihr Produkt, wie zum Beispiel Links zu Diskussionsforen und Anweisungen für die Fehlerbeseitigung. Außerdem finden Sie dort Informationen dazu, wie Sie HP kontaktieren und einen Supportfall eröffnen können. -
Seite 35: Seriennummer Und Produktnummer Finden
Die Seriennummer und die Produktnummer befinden sich auf einem Etikett an der Rückseite des Displays. Geben Sie diese Nummern an, wenn Sie sich mit HP wegen Ihres Displays in Verbindung setzen. Die Modellnummer und die Seriennummer finden Sie auch im OSD. Drücken Sie die Menü-Taste, machen Sie einen Bildlauf nach unten und wählen Sie die Registerkarte Verwaltung. -
Seite 36: Wartung Des Displays
Passen Sie nur die Einstellungen an, die in der Bedienungsanleitung beschrieben sind. Wenn das Display nicht ordnungsgemäß funktioniert, heruntergefallen ist oder beschädigt wurde, wenden Sie sich an einen von HP autorisierten Händler, Fachhändler oder Serviceanbieter. Verwenden Sie ausschließlich die Stromquellen und Anschlüsse, die für dieses Display geeignet sind. Die ●... -
Seite 37: Verwendung Des Bereinigungsmenü
Cellulose: 10–30 %, Ethanol: 0,10–1,00 % Isopropylalkohol: 30–40 %, Wasser 60–70 % HINWEIS: Wenden Sie sich an Ihren lokalen HP Vertriebsbeauftragten, um zu erfahren, welche Marken gebrauchsfertiger Reinigungstücher für die Reinigung und Desinfektion des Displays getestet wurden und empfohlen werden. -
Seite 38: Transport Des Displays
Verwenden Sie die vier Funktionstasten an der Blende, um durch die Menüoptionen zu navigieren, sie auszuwählen und anzupassen. Die Tastenbezeichnungen variieren je nachdem, welches Menü oder Untermenü aktiv ist. Menüauswahl Beschreibung Bereinigungsprotokoll aktivieren Wenn das Kontrollkästchen ausgewählt ist (Standardeinstellung), sind alle Bereinigungsprotokoll- Funktionen aktiviert. -
Seite 39: Anhang A Technische Daten
Technische Daten HINWEIS: Alle technischen Daten erfüllen die typischen Vorgaben an Hersteller von HP Komponenten; die tatsächliche Leistung kann je nach Modell variieren. Die neuesten Spezifikationen bzw. zusätzliche Spezifikationen für dieses Produkt finden Sie unter http://www.hp.com/go/quickspecs/. Suchen Sie nach Ihrem Display-Modell, um die modellspezifischen QuickSpecs zu finden. -
Seite 40: Voreingestellte Bildschirmauflösungen
Voreingestellte Bildschirmauflösungen Folgende Bildschirmauflösungen werden am häufigsten verwendet und sind werkseitig voreingestellt. Dieses Display erkennt diese voreingestellten Modi automatisch, stellt die richtige Größe ein und zentriert die Bildschirmanzeige. 68,58-cm-/27-Zoll-Modell Voreinste Pixelformat Horiz.-Freq. (kHz) Vert.-Freq. (Hz) llung 720 × 400 31,469 70,087 800 ×... -
Seite 41: Energiesparfunktion
Energiesparfunktion Das Display verfügt über einen Energiesparmodus. Der Energiesparmodus wird aktiviert, sobald das Display kein horizontales oder vertikales Sync-Signal erkennt. Beim Fehlen dieser Signale wird der Display-Bildschirm geleert, die Hintergrundbeleuchtung ausgeschaltet und die Betriebsanzeige-LED leuchtet gelb. In diesem Energiesparmodus verbraucht das Display weniger als 1 Watt Strom. Vor dem Wechsel in den normalen Betriebszustand durchläuft das Display eine kurze Aufwärmphase. -
Seite 42: Anhang B Eingabehilfen
Eingabehilfen HP entwirft, produziert und vermarktet Produkte und Services, die jeder Benutzer, einschließlich Menschen mit Behinderungen, entweder eigenständig oder mit entsprechenden Hilfsgeräten verwenden kann. Unterstützte assistive Technologien HP Produkte unterstützen eine Vielzahl von Betriebssystem-Hilfstechnologien und können so eingerichtet werden, dass sie mit zusätzlichen Hilfstechnologien funktionieren. Verwenden Sie die Suchfunktion auf Ihrem Quellgerät, das an das Display angeschlossen ist, um weitere Informationen zu assistiven Funktionen zu...
