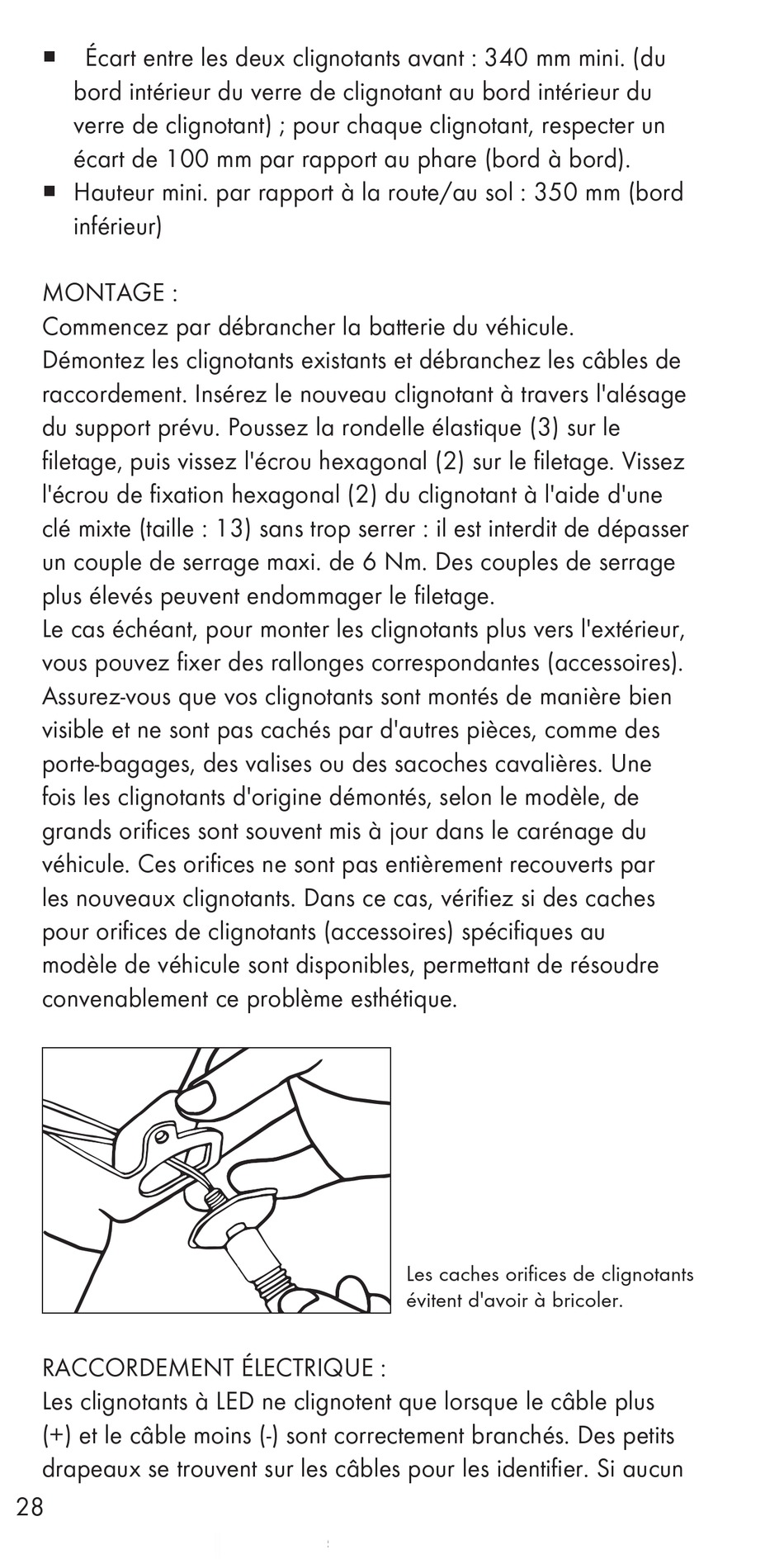

Écart entre les deux clignotants avant : 340 mm mini. (du

bord intérieur du verre de clignotant au bord intérieur du
verre de clignotant) ; pour chaque clignotant, respecter un
écart de 100 mm par rapport au phare (bord à bord).
 Hauteur mini. par rapport à la route/au sol : 350 mm (bord
inférieur)

MONTAGE :

Commencez par débrancher la batterie du véhicule.
Démontez les clignotants existants et débranchez les câbles de
raccordement. Insérez le nouveau clignotant à travers l'alésage
du support prévu. Poussez la rondelle élastique (3) sur le
filetage, puis vissez l'écrou hexagonal (2) sur le filetage. Vissez
l'écrou de fixation hexagonal (2) du clignotant à l'aide d'une
clé mixte (taille : 13) sans trop serrer : il est interdit de dépasser
un couple de serrage maxi. de 6 Nm. Des couples de serrage
plus élevés peuvent endommager le filetage.
Le cas échéant, pour monter les clignotants plus vers l'extérieur,
vous pouvez fixer des rallonges correspondantes (accessoires).
Assurez-vous que vos clignotants sont montés de manière bien
visible et ne sont pas cachés par d'autres pièces, comme des
porte-bagages, des valises ou des sacoches cavalières. Une
fois les clignotants d'origine démontés, selon le modèle, de
grands orifices sont souvent mis à jour dans le carénage du
véhicule. Ces orifices ne sont pas entièrement recouverts par
les nouveaux clignotants. Dans ce cas, vérifiez si des caches
pour orifices de clignotants (accessoires) spécifiques au
modèle de véhicule sont disponibles, permettant de résoudre
convenablement ce problème esthétique.
RACCORDEMENT ÉLECTRIQUE :
Les clignotants à LED ne clignotent que lorsque le câble plus
(+) et le câble moins (-) sont correctement branchés. Des petits
drapeaux se trouvent sur les câbles pour les identifier. Si aucun
28
Les caches orifices de clignotants
évitent d'avoir à bricoler.
