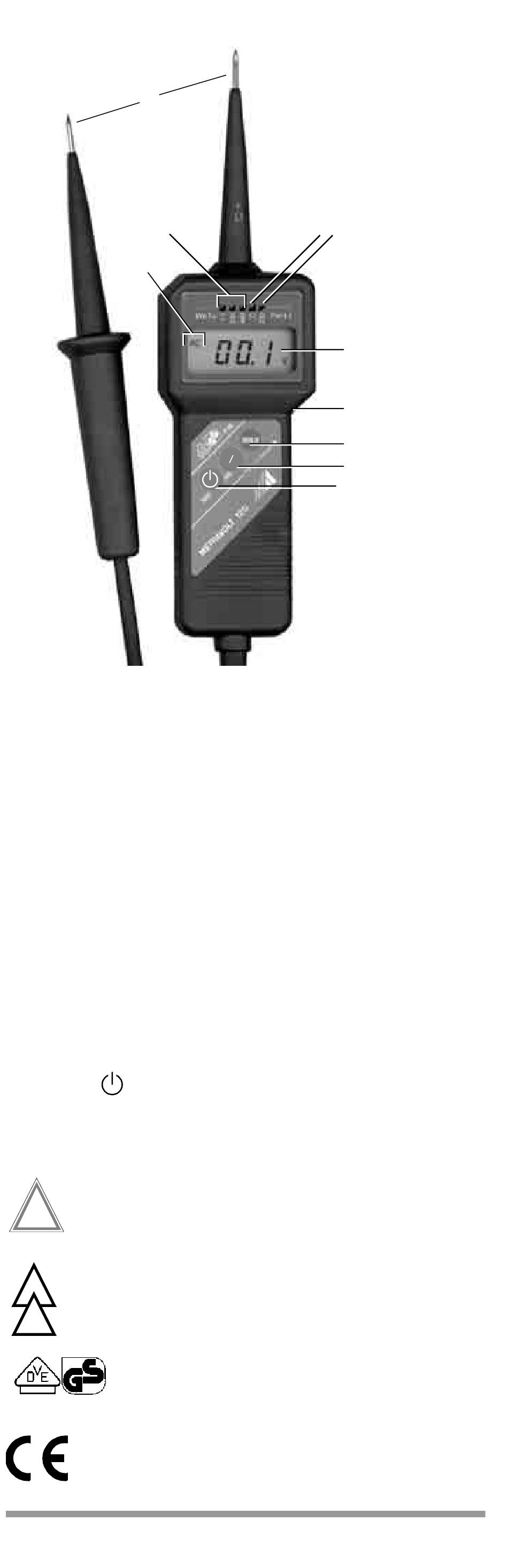

1 Prüfspitzen
2 LEDs Spannungstest (rot): ≥ 8 V, 230 V, 400 V
3 LED Ω (grün):
leuchtet bei Widerstandsmessung 0 ... 1999
kΩ (Schallgeber signalisiert Durchgang)
4 LED Pol-L1 (230 V): Drehfeldrichtung + Phase
5 Polarität: AC oder – (am Anzeigeteil)
6 LC-Display für Spannung und Widerstand
7 Berührungselektrode (Pol-L1-Sensor)
8 Taste HOLD: Festhalten des Anzeigewertes
9 Taste Ω/V und CAL: Umschalt-Taster für
Widerstands-/Spannungsmessung und
Nullpunkteinstellung für Widerstandsmessbereich
10 Taste
Bedeutung der Symbole auf dem Gerät
Warnung vor einer Gefahrenstelle.
!
(Achtung, Dokumentation beachten!)
Nennspannungsbereich/Automatik ein
EG-Konformitätskennzeichnung
2
1
2
5
Ω
und Test: Ein-/Aus-Taster (manuell)
und Funktionstest
Zeichengenehmigung
durch VDE-Prüfstelle
3
V
GOSSEN METRAWATT GMBH
4
6
7
8
9
10
