METRA

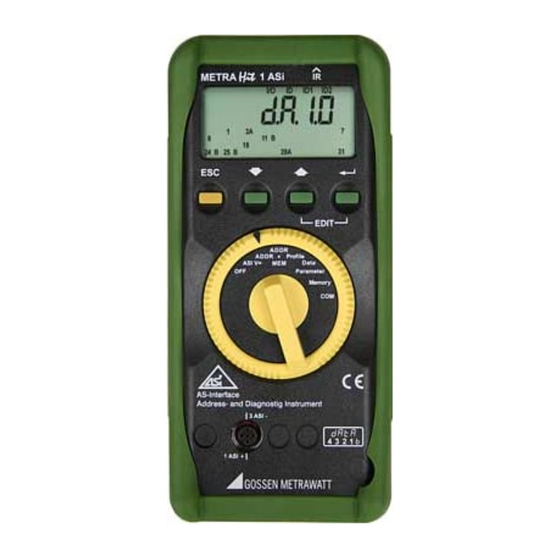

Adressier- und Diagnoseinstrument
für AS-i-Module (inkl. erweiterter Spezifikation V2.1)
Bedien-, Anzeigeelemente und Symbole
1 Infrarot-Schnittstelle
2 Hauptanzeige
3 Adressfeld: Anzeige belegter Adressen
4 Eingabebestätigung
5 Wert erhöhen
6 Wert erniedrigen
7 Rücksprung/Escape*
8 Drehschalter für Funktionsauswahl
9 Buchsen für Anschluss an AS-i-Bus
AS-i-Zertifizierung
Bedienung nur durch qualifiziertes
!
Personal
(Achtung! Dokumentation beachten!)
EG-Konformitätskennzeichnung
*
Mit ESC statt mit
jeweils zum Ausgangspunkt zurück,
ohne die gewählte Funktion auszuführen.
GOSSEN-METRAWATT GMBH
F
E
1 ASi
gelangen Sie
I
ADDR
ASI V=
OFF
ASI-
ASI+
≤35V
3-349-109-37
2/11.00
IR
EDIT
ADDR
+
Profile
MEM
Data
Parameter
Memory
COM
!
dAtA
dAtA
dAtA
dAtA
4321b
1
2
3
4
5
6
7
8
9
1
