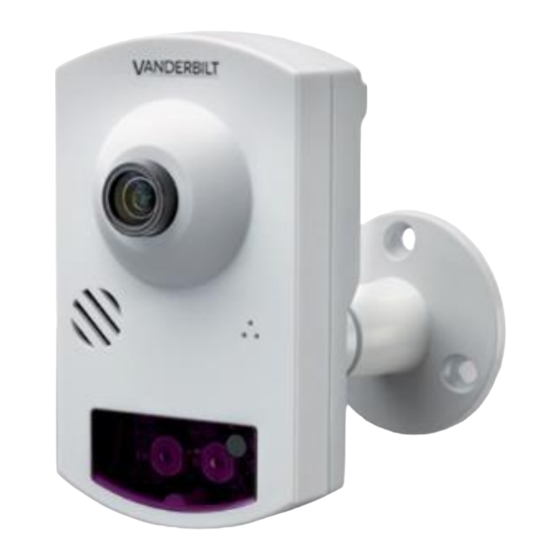

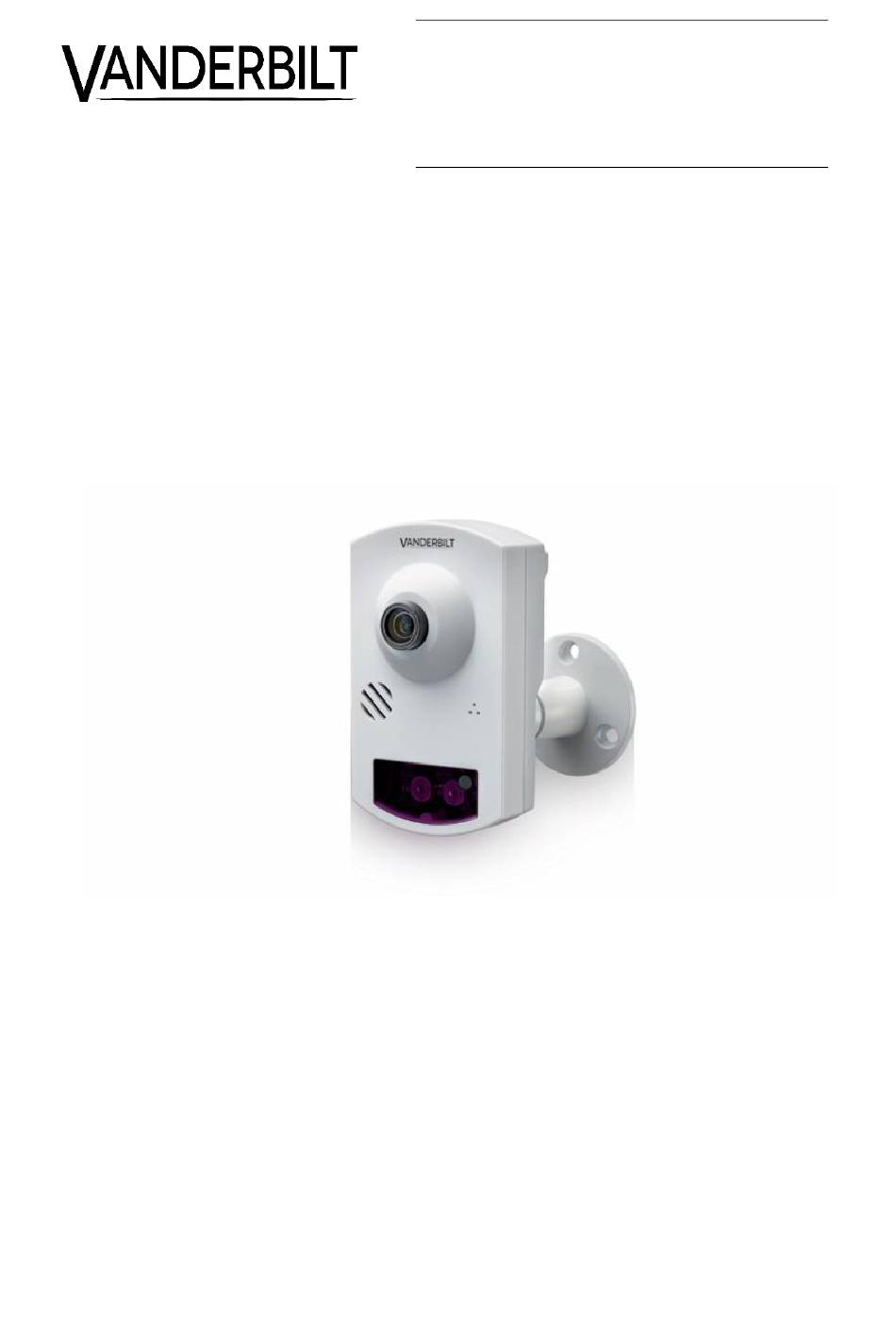

- Seite 1 CCMS2010-IR/IRW 2-Megapixel-IP-Kompaktkamera mit IR-Scheinwerfer Benutzerhandbuch...
-
Seite 2: Copyright
Liefermöglichkeiten und technische Änderungen vorbehalten. Data and design subject to change without notice. / Supply subject to availability.. © 2016 Copyright by Vanderbilt Wir behalten uns alle Rechte an diesem Dokument und an dem in ihm dargestellten Gegenstand vor. Der Empfänger erkennt diese Rechte an und wird dieses Dokument nicht ohne unsere vorgängige schriftliche Ermächtigung ganz oder teilweise Dritten zugänglich machen oder... -
Seite 3: Inhaltsverzeichnis
12.3.11 Anwendung ..................... 43 12.3.12 Bewegungserkennung ................47 12.3.13 Netzwerk-Fehlererkennung ..............51 12.3.14 Manipulation .................... 52 12.3.15 Regelmäßiges Ereignis ................55 12.3.16 Speichermanagement (Lokale Aufzeichnung) ........56 12.3.17 Aufzeichnung (Lokale Aufzeichnung) ............. 58 12.3.18 Zeitplan ....................59 © Vanderbilt 2016... - Seite 4 Fernsehsystem ..................73 Hauptregisterkarte „Abmeldung“ ............. 73 12.6 Exportieren/Importieren von Konfigurationsdateien ......74 Wartung ....................75 Entsorgung .................... 76 Anhang – Weitere technische Informationen ........77 16.1 Konfiguration der Internetsicherheit ............77 Videoauflösung – Konfigurationen ............78 16.2 © Vanderbilt 2016...
-
Seite 5: Zu Diesem Dokument
Zu diesem Dokument Zu diesem Dokument Inhalt des Dokuments Dieses Dokument enthält Informationen zur Konfiguration des Produkts. Bedeutung der Symbole Orientierungshilfe [-> 3] Querverweis Speichern Schaltfläche <Strg> Taste Tipps und Informationen © Vanderbilt 2016... -
Seite 6: Zielpublikum
Betrieb durch den Bediener frei. Sucht nach und behebt Fehl- funktionen. Bedienpersonal Führt die für den sachgerech- Keine besonderen Qualifikationen erforder- ten Betrieb des Geräts erfor- lich. derlichen Vorgänge aus. Hat Anweisungen vom Inbetriebsetzer er- halten. © Vanderbilt 2016... -
Seite 7: Sicherheit
Anforderungen an Stromquellen mit begrenzter Leistung gemäß EN 60950-1 erfüllt. Wartung Nehmen Sie Wartungsarbeiten und Änderungen an diesem Gerät nicht selbst vor. Lassen Sie diese nur von Fachpersonal durchführen. Verwenden Sie keine Flüssigreiniger oder Sprays, die Alkohol, Spiritus oder Ammoniak enthalten. © Vanderbilt 2016... -
Seite 8: Sensoreigenschaften
Dies ist ein feststehendes Muster, das auf dem gesamten Monitorbildschirm zu sehen ist, wenn die Kamera bei hohen Temperaturen oder schwachem Umge- bungslicht betrieben wird. Gezacktes Bild: Wenn Streifen, gerade Linien oder ähnliche Muster gefilmt werden, kann das Bild auf dem Monitor gezackt sein. © Vanderbilt 2016... -
Seite 9: Eu-Richtlinien
Stromausfällen kontinuierlich funktioniert. EG-Richtlinie 1995/5/EG „Funkanlagen und Telekommunikations- endeinrichtungen (RTTE)“ Die Konformität mit der EG-Richtlinie 1995/5/EG wird nachgewiesen durch die Einhaltung folgender Norm: Sicherheit EN 60950-1 EN 301 489-1 Funk EN 301 489-17 EN 300 328 © Vanderbilt 2016... -
Seite 10: Technische Daten
32 GB-Unterstützung Unterstützte Webbrowser Internet Explorer (6.0 oder höher) / Chrome / Firefox / Safari Benutzerkonto Kennwortstufen Benutzer und Administrator Mechanische Daten (je nach Reflexion) Arbeitsreichweite bis zu 5 m Integrierte IR- Beleuchtung Wellenlänge 850 nm © Vanderbilt 2016... - Seite 11 -10 bis 50 °C Luftfeuchtigkeit 10 ~ 90 %, nicht kondensierend Abmessungen 96,51 × 56,00 × 61,40 mm Gewicht 120 g Energiebedarf PoE / 12 V DC 1-A-USB-Adapter, 5 V System Leistungsaufnahme Integrierter IR- +0,8 W Scheinwerfer Richtlinien © Vanderbilt 2016...
-
Seite 12: Bestellangaben
Weitere Produkte und Zubehörteile finden Sie im Internet unter: https://is.spiap.com/products/video.html Lieferumfang IP-Kamera CD mit Ressourcenkit Schnellstartanleitung Wandhalterung microSD-Karte (4 GB) Stecker-/Klemmadapter (nur PoE-Modell) 12-V-Netzteil (DC, nur PoE-Modell) 5-V-Netzteil (DC) mit USB/Micro-USB-Kabel (nur WiFi-Modell) © Vanderbilt 2016... -
Seite 13: Übersicht
Übersicht Übersicht Die IP-Kompaktkamera CCMS2010-IR/W ist einfach einzurichten. Dank PoE- bzw. WiFi-Unterstützung (je nach Modell) ist keine komplizierte Verkabelung nötig. Die IP-Kamera besitzt ein integriertes Mikrofon und integrierte Lautsprecher, die eine 2-Wege-Audiokommunikation ermöglichen. Zur Darstellung von hochauflö- senden Bildern wird eine Auflösung von 2 Megapixel unterstützt. Für eine effizien- te Bandbreitenausnutzung und Speicherverwaltung ist Quad-Stream- Komprimierung (H.264 Basisprofil / Hauptprofil / Hohes Profil + MJPEG) verfügbar. -
Seite 14: Abmessungen
Übersicht Abmessungen Die Abmessungen der IP-Kamera sind nachfolgend aufgeführt. CCMS2010-IR CCMS2010-IRW © Vanderbilt 2016... -
Seite 15: Anschlüsse
Alarmausgang + Alarmeingang Alarmausgang – ausgang Alarmeingang + Alarmeingang – microSD- Zur Speicherung von Videos und Momentaufnahmen Kartensteckplatz Halten Sie die Taste mit einem passenden Werkzeug für Default-Taste mindestens 20 Sekunden gedrückt, um das System wie- derherzustellen. © Vanderbilt 2016... - Seite 16 Alarmeingang + Alarmeingang – Betriebs-LED Betriebsanzeige WLAN-LED Drahtlose Netzwerkverbindung und Aktivitätsanzeige microSD- Zur Speicherung von Videos und Momentaufnahmen Kartensteckplatz Halten Sie die Taste mit einem passenden Werkzeug für Default-Taste mindestens 20 Sekunden gedrückt, um das System wie- derherzustellen. © Vanderbilt 2016...
-
Seite 17: Kameraverkabelung
Die grüne Verbindungsleuchte zeigt eine gute Netzwerkverbindung an. Die orangefarbene Aktivitätsleuchte blinkt bei einer Aktivität im Netzwerk. CCMS2010-IRW Prüfen Sie den Status der WLAN-LED. Falls die LED nicht leuchtet, prüfen Sie, ob die Kamera mit dem Netzwerk verbunden ist. © Vanderbilt 2016... -
Seite 18: Alarmeingang Und -Ausgang Anschließen
Die Kamera ist mit einem Alarmeingang und einem Relaus-Ausgang für Alarman- wendungen ausgestattet. Weitere Informationen zum Anschluss von Alarmgeräten an die IP-Kamera finden Sie im Abschnitt über Alarm-Pin-Definition. STIFT 1: Ausgang + STIFT 2: Ausgang − STIFT 3: Eingang + STIFT 4: Eingang – © Vanderbilt 2016... -
Seite 19: Systemanforderungen
2. 2 GB RAM oder mehr Betriebssystem Windows Vista / Windows XP / Windows 7 / Windows 8 Microsoft Internet Explorer 6.0 oder höher Firefox Webbrowser Chrome Safari Netzwerkkarte 10Base-T (10 Mbit/s) oder 100Base-TX (100 Mbit/s) Viewer ActiveX-Steuerungsplugin für Microsoft IE © Vanderbilt 2016... -
Seite 20: Wifi-Einstellung
<WiFi>, um die IP-Kamera mit einem Zugangspunkt zu verbinden. Schritt 7: Wählen Sie unter <Mit einem Zugangspunkt verbundene Wi-Fi-Kamera einrichten> einen bevorzugten Zugangspunkt, geben Sie das Kennwort ein und klicken Sie auf <Verbinden>. Siehe nachstehende Abbildung. © Vanderbilt 2016... - Seite 21 Sie sich die IP-Adresse, die unter „LAN-Verbindung“ angezeigt wird. Schritt 3: Klicken Sie mit der rechten Maustaste auf das Computersymbol im Desktop, und wählen Sie <Eigenschaften> → <Gerätemanager>. Schritt 4: Doppelklicken Sie unter <Andere Geräte> auf <RNDIS/Ethernet Gad- get>. © Vanderbilt 2016...
- Seite 22 Schritt 7: Wählen Sie die Option <Aus einer Liste von Gerätetreibern auf dem Computer auswählen>. Schritt 8: Doppelklicken Sie unter <Gängige Hardwaretypen:> auf <Netzwerka- dapter>. Schritt 9: Wählen Sie zuerst Microsoft aus der Herstellerliste und anschließend „Remote NDIS Compatible Device“ als Netzwerkadapter. Klicken Sie auf <Weiter>. © Vanderbilt 2016...
- Seite 23 Desktop, und wählen Sie <Eigenschaften> → <Adaptereinstellungen ändern>. Schritt 14: Klicken Sie mit der rechten Maustaste auf das Symbol für die LAN- Verbindung und wählen Sie die Option <Eigenschaften>. Schritt 15: Wählen Sie das Internetprotokoll Version 4 (TCP/IPv4). Klicken Sie auf <Eigenschaften>. © Vanderbilt 2016...
- Seite 24 Nach Abschluss der obigen Konfiguration ist der letzte Schritt, den browserbasier- ten Viewer der Kamera zu öffnen, um die Kamera mit dem Zugangspunkt zu ver- binden. Öffnen Sie einen Webbrowser, und geben Sie die standardmäßige IP- Adresse der IP-Kamera ein (169.254.0.250). Folgen Sie als nächstes den gleichen © Vanderbilt 2016...
- Seite 25 HINWEIS: Vor dem Zugriff auf die Kamera MÜSSEN Benutzer die IP-Adresse des Computers auf seine ursprüngliche IP-Adresse zurücksetzen, die sie zuvor notiert haben. Anderenfalls können die Benutzer nicht auf die Kamera zugreifen. HINWEIS: Weitere Informationen zum Gerätesuchtool finden Sie im nächsten Ka- pitel 11. Kamerazugriff © Vanderbilt 2016...
-
Seite 26: Kamerazugriff
Es wird aus Sicherheitszwecken dringend empfohlen, das Administratorkennwort zu ändern. Zusätzlich können Benutzer die Netzwerkeigenschaften der IP-Kamera direkt in der Gerätesuchliste auf DHCP oder statische IP ändern. Informationen zur Ände- rung der Netzwerkeigenschaften der IP-Kamera finden Sie im nächsten Abschnitt. © Vanderbilt 2016... - Seite 27 Anzeige von Videos im Browser einzuholen. Klicken Sie mit der rechten Maustaste auf die Informationsleiste, und wählen Sie die Option <ActiveX-Steuerelement in- stallieren...>, um die Installation zuzulassen. Sobald alle Module für den Internet Explorer erfolgreich installiert wurden, wird die Homepage der IP-Kamera korrekt angezeigt (siehe untere Abbildung). © Vanderbilt 2016...
- Seite 28 Kamerazugriff Hinweis: Weitere Informationen zu Schaltflächenfunktionen finden Sie im Kapitel Kameraeinstellungen. © Vanderbilt 2016...
-
Seite 29: Kameraeinstellungen
Administrator und Benutzer verschiedene Kameraparameter anpassen. Dazu gehören <Belichtung>, <Weißabgleich>, <Bildanpassung>, <Gegenlicht>, <Digi- talzoom>, <IR-Funktion>, <WDR-Funktion>, <Rauschunterdrückung> und <Fern- sehsystem>. Abmeldung Klicken Sie auf die Registerkarte, um sich mit einem anderen Benutzernamen und Kennwort erneut an der IP-Kamera anzumelden. © Vanderbilt 2016... -
Seite 30: Hauptregisterkarte „Live Player Web
Schaltfläche „Pause/Neustart“ für Video- Streams (Pause / Neustart) Klicken Sie auf die Schaltfläche <Stop>, um das Video-Streaming zu deaktivieren. Anstatt des Live-Videos wird stattdessen ein schwarzer Bildschirm angezeigt. Kli- cken Sie auf die Schaltfläche <Neustart>, um das Live-Video erneut anzuzeigen. © Vanderbilt 2016... - Seite 31 Der standardmäßige Speicherort der Webaufnahme lautet: C:\. Weitere Informationen finden Sie im Abschnitt Speicherort der Datei. HINWEIS: Auf Computern mit Windows 7 als Betriebssystem muss sich der Benutzer als Administrator anmelden, um Funktionen für Webaufnah- men zu implementeiren. © Vanderbilt 2016...
-
Seite 32: Hauptregisterkarte „System
Wählen Sie anschließend ein Aktualisierungsintervall aus dem Dropdown-Menü. Weitere Informationen zu NTP finden Sie auf der Website www.ntp.org. HINWEIS: Die Synchronisierung wird bei jedem Kamerastart neu ausgeführt. Klicken Sie auf <Speichern>, um die Einstellungen zu speichern. © Vanderbilt 2016... -
Seite 33: Sicherheit
Benutzernamen. Klicken Sie auf <Löschen>, um den ausgewählten Namen zu löschen. Benutzer bearbeiten Öffnen Sie die Dropdown-Liste <Benutzername>, und wählen einen Benutzerna- men. Klicken Sie auf <Bearbeiten>, woraufhin ein Popup-Fenster angezeigt wird. Geben Sie das Kennwort des neuen Benutzers ein und setzen Sie die Berechti- © Vanderbilt 2016... - Seite 34 Geben Sie die erforderlichen Informationen im Erstellungsdialog ein. Weitere In- formationen finden Sie im folgenden Abschnitt Angeben der Zertifikatsinformatio- nen. Bei Abschluss der Anfrage wird der Betreff der erstellten Anfrage im Feld ange- zeigt. Klicken Sie unter dem Betrefffeld auf <Eigenschaften>, kopieren Sie die © Vanderbilt 2016...
- Seite 35 Klicken Sie auf <OK>, um die Zertifikatsinformationen zu speichern. IP-Filter Der Pfad für die IP-Filtereinstellungen lautet wie folgt: System > Sicherheit > IP- Filter. Mithilfe des IP-Filters können Benutzer bestimmte IP-Adressen für den Zugriff auf die Kamera erlauben oder zurückweisen. © Vanderbilt 2016...
- Seite 36 Privates Schlüsselkennwort Geben Sie das Kennwort (maximal 16 Zeichen) für die Benutzeridentität ein. IEEE 802.1X aktivieren Aktivieren Sie das Kontrollkästchen, um IEEE 802.1X zu aktivieren. Klicken Sie auf <Speichern>, um die IEEE 802.1X/EAP-TLS-Einstellung zu spei- chern. © Vanderbilt 2016...
-
Seite 37: Netzwerk
Bestimmungsorte in einem anderen Teilnetz fehl. Primärer DNS Der Primäre DNS ist der primäre Domänennamenserver, der Hostnamen in IP- Adressen auflöst. Sekundärer DNS Der Sekundäre DNS ist ein sekundärer Domänennamenserver, der den primären DNS bei einem Ausfall ersetzt. © Vanderbilt 2016... - Seite 38 Netzengpässen vorrangige Dienste bevorzugt ausgeführt wer- den. Hierbei kommt das Modell der Differenzierten Dienste (Differentiated Ser- vices – DiffServ) zur Anwendung: Datenströme werden klassifiziert, mit DSCP- Werten versehen (DiffServ Codepoint) und von DiffServ-fähigen Routern gemäß ihrer Kategorie entsprechend weitergeleitet. © Vanderbilt 2016...
- Seite 39 Diese Einstellung steht nur für IP-Kameras zur Verfügung, die Audio unterstützen. Management-DSCP Diese Klasse besteht aus HTTP-Traffic, also Webbrowsing. HINWEIS: Wenn Sie diese Funktion aktivieren möchten, vergewissern Sie sich, dass die im Netzwerk eingesetzten Datenweichen/Router die Funktion „Dienstgü- te“ (QoS) unterstützen. © Vanderbilt 2016...
-
Seite 40: Snmp
„AES“, wenn eine höhere Sicherheitsstufe gewünscht wird. Encryption Password (Verschlüsselungskennwort) Das Verschlüsselungskennwort muss zwischen (mindestens) 8 und (höchstens) 512 Zeichen lang sein. Die eingegebenen Zeichen bzw. Zahlen werden zur Si- cherheit als Punkte angezeigt. Das Feld für das Verschlüsselungskennwort kann © Vanderbilt 2016... -
Seite 41: Upnp
Webserver-Port auf dem Router automatisch öffnen. HINWEIS: Vergewissern Sie sich vor der Aktivierung dieser Funktion, dass der Router UPnP unterstützt und diese Option aktiviert ist. Benutzer-lesbarer Name Geben Sie den Namen der IP-Kamera ein. Klicken Sie zum Abschluss auf <Speichern>. © Vanderbilt 2016... -
Seite 42: Ddns
FTP-Adressen zuweisen. Geben Sie in den jeweiligen Feldern die FTP-Daten, al- so Server, Server-Port, Benutzername, Kennwort und Remote-Ordner ein. Wenn sie das Kontrollkästchen für „Passivmodus“ aktivieren, wird die Verbindung zum FTP-Server hergestellt, indem über einen dynamischen Port die IP-Adresse des © Vanderbilt 2016... -
Seite 43: Http
Zeitplan aus dem Dropdown-Menü zu wählen. Alarmtyp Wählen Sie den Alarmtyp, <Normales Schließen> oder <Normales Öffnen>, der der Alarmanwendung entspricht. Alarmausgabe Definieren Sie den normalen Alarmausgabezustand für das Ausgabesignal gemäß der aktuellen Alarmanwendung: Ausgabesignal <hoch> oder <niedrig>. © Vanderbilt 2016... - Seite 44 Mit der Funktion <Vorauslösepuffer> kann der Benutzer nachprüfen, wodurch die Auslösung verursacht wurde. Die Bildrate des <Vorauslösepuffers> kann vorein- gestellt werden. Der <Nachauslösepuffer> hingegen ermöglicht dem Benutzer, ei- ne bestimmte Anzahl von Bildern hochzuladen, nachdem der Alarmeingang aus- gelöst wurde. © Vanderbilt 2016...
- Seite 45 Dateinamenformat für die hochgeladenen Bilder festgelegt wer- den. Wählen Sie das Format aus, das den Anforderungen entspricht. Suffix für Datum/Uhrzeit hinzufügen Dateiname: imageJJMMTT_HHMMSS_XX.jpg J: Jahr, M: Monat, T: Tag H: Stunde, M: Minute, S: Sekunde X: Sequenznummer © Vanderbilt 2016...
- Seite 46 Das Originalbild auf dem FTP-Server wird durch eine neu hochgeladene Datei mit unveränderlichem Dateinamen überschrieben. Speichern Wenn die Konfiguration der oben genannten Einstellungen abgeschlossen ist, kli- cken Sie auf die Schaltfläche <Speichern>, um alle Einstellungen auf dieser Seite zu speichern. © Vanderbilt 2016...
-
Seite 47: Bewegungserkennung
Ist die Bewegungserkennungsfunktion aktiv, wird das Fenster „Bewegung“ mit der Bewegungsanzeige dargestellt. Wird eine Bewegung erkannt, wird sie im Bewegungsfenster wie nachstehend an- gezeigt. Die Bewegungserkennung beruht auf dem Vergleich einer Auswahl von Bildpunkten innerhalb der Erkennungsbereiche von zwei aufeinander folgenden Live-Bildern. © Vanderbilt 2016... - Seite 48 Wenn Sie diese Option aktivieren, wird die Aufzeichnung bei Bewegungserken- nung auf einer microSD-/SDHC-Karte gespeichert. Mit der Funktion „Aufzeichnung im <Vorauslösepuffer>“ kann der Benutzer nach- prüfen, wodurch die Auslösung verursacht wurde. Als Zeitintervall für den Voraus- lösepuffer können 1 bis 3 Sekunden eingestellt werden. © Vanderbilt 2016...
- Seite 49 Der <Nachauslösepuffer> hingegen ermöglicht dem Benutzer, eine bestimmte Anzahl von Bildern hochzuladen, nachdem das Bewegungsereignis eingetreten ist. HINWEIS: Der Eingabebereich für den <Vorauslösepuffer> liegt normalerweise zwischen 1 und 20. Wenn auf der Seite für die Einstellung der <Video- © Vanderbilt 2016...
- Seite 50 10. Dann beginnt die Zählung erneut. Überschreiben Das Originalbild auf dem FTP-Server wird durch eine neu hochgeladene Datei mit unveränderlichem Dateinamen überschrieben. Speichern Klicken Sie auf die Schaltfläche <Speichern>, um alle vorstehenden Einstellungen für die Bewegungserkennung zu speichern. © Vanderbilt 2016...
-
Seite 51: Netzwerk-Fehlererkennung
Alarmmeldung per FTP/E-Mail senden Der Administrator kann auswählen, ob bei Auslösung eines Alarms eine Alarmmel- dung per FTP bzw. E-Mail gesendet werden soll. Speichern Klicken Sie auf die Schaltfläche <Speichern>, um alle vorstehenden Einstellungen zu speichern. © Vanderbilt 2016... -
Seite 52: Manipulation
Funktion implementiert werden kann. Weitere Informationen finden Sie unter Aufnahme. Meldung per FTP/E-Mail senden Der Administrator kann auswählen, ob bei Erkennung einer Manipulation eine Alarmmeldung per FTP bzw. E-Mail gesendet werden soll. © Vanderbilt 2016... - Seite 53 Auslöser aktiv ist und bis die Manipulation endet. Stellen Sie die Bildfre- quenz als Bildrate für den Hochladevorgang ein. Der Eingabebereich für gültige Werte liegt zwischen 1 und 20 Einzelbildern. HINWEIS: Vergewissern Sie sich, dass die SMTP-Konfiguration vollständig ausge- führt wurde. Weitere Informationen finden Sie unter Mail. © Vanderbilt 2016...
- Seite 54 Sequenznummer bis „10“ eingestellt, beginnt der Dateiname bei 00 und endet bei 10. Dann beginnt die Zählung erneut. Überschreiben Das Originalbild auf dem FTP-Server wird durch eine neu hochgeladene Datei mit unveränderlichem Dateinamen überschrieben. Speichern Klicken Sie auf <Speichern>, um alle vorstehenden Einstellungen zu speichern. © Vanderbilt 2016...
-
Seite 55: Regelmäßiges Ereignis
Bildrate für MJPEG von kleiner gleich 6 konfiguriert wurde, ändert sich der Ein- gabebereich jedoch dementsprechend. HINWEIS: Vergewissern Sie sich, dass die SMTP-Konfiguration vollständig ausge- führt wurde. Weitere Informationen finden Sie im Abschnitt E-Mail dieses Kapitels. © Vanderbilt 2016... -
Seite 56: Speichermanagement (Lokale Aufzeichnung)
Aufzeichnung auf der Speicherkarte. Die IP- Kamera kehrt nach der ereignisgesteuerten Aufzeichnung zum normalen Auf- zeichnungsmodus zurück. Entfernen Wählen Sie zum Löschen einer Datei diese aus und klicken Sie dann auf die Schaltfläche <Entfernen>. © Vanderbilt 2016... - Seite 57 Sie dann unterhalb des Feldes „Aufnahmeliste“ auf die Schaltfläche <Herunterla- den>. Das Fenster der gewählten Datei öffnet sich. Klicken Sie auf die AVI-Datei, um das Video direkt im Player abzuspielen, oder laden Sie es auf ein Speicher- medium herunter. © Vanderbilt 2016...
-
Seite 58: Aufzeichnung (Lokale Aufzeichnung)
Für die Zeitdauer liegt der Eingabebereich für die Stunden zwischen 0 und 168. Klicken Sie auf <Speichern>, um die Konfiguration zu spei- chern. Beenden der Aufzeichnung auf einer microSD-/SDHC-Karte Um die Aufzeichnung zu beenden, wählen Sie <Deaktivieren>. © Vanderbilt 2016... -
Seite 59: Zeitplan
Zeitdauer liegt zwischen 00:00 und 168:59. Klicken Sie auf <Löschen>, um einen markierten Zeitrahmen zu entfernen.Klicken Sie auf <Speichern>, um die Konfiguration zu speichern. HINWEIS: Um die Zeitplanfunktion zu aktivieren, MUSS der Benutzer auf allen be- troffenen Funktionseinstellungsseiten jeweils die Option <Nach Zeitplan> aktivie- ren. © Vanderbilt 2016... -
Seite 60: Speicherort Der Datei (Momentaufnahmen Und Webaufzeichnung)
Durch Klicken auf <Benutzer-Datenschutz erhalten> unten auf der Seite kann der Administrator die Benutzerrechte des jeweiligen Benutzers, wie im nachstehenden Beispiel gezeigt, einsehen. Benutzer: 1:1:0:1 1:1:0:1= E/A-Zugriff: Kamerasteuerung: Sprechen: Hören (siehe Sicherheit) Der Benutzer in diesem Beispiel hat folgende Zugriffsrechte: E/A-Zugriff, Kame- rasteuerung und Hören. © Vanderbilt 2016... -
Seite 61: Werkseinstellung
Schritt 1. Klicken Sie auf <Durchsuchen>, und suchen Sie die Upgrade-Datei, z. B. „uImage_userland“. HINWEIS: Benennen Sie die Upgrade-Datei nicht um. Anderenfalls kann das Sys- tem die Datei nicht finden. Schritt 2. Wählen Sie einen Dateityp aus der Dropdown-Liste. Wählen Sie für die- ses Beispiel „uImage+userland.img“. © Vanderbilt 2016... -
Seite 62: Wartung
Vanderbilt Viewer zu deinstallieren. Schritt 6. Öffnen Sie einen neuen Webbrowser, und melden Sie die Kamera neu an. Eine Aufforderung, den Vanderbilt Viewer herunterzuladen, wird an- gezeigt. Sobald der Vanderbilt Viewer heruntergeladen und installiert ist, kann das Live-Video geöffnet werden. -
Seite 63: Hauptregisterkarte „Streaming
Die verfügbaren Videoauflösungsformate sind im Abschnitt „Videoauflösung“ zu finden und schließen MJPEG und H.264 ein. Weitere Informationen zu Kombinati- Anhang: Videoauflösung – onen finden Sie im Kapitel Konfigurationen. Klicken Sie auf <Speichern>, um die Einstellung zu bestätigen. © Vanderbilt 2016... - Seite 64 Bitrate, ist die Bildqualität umso besser, je höher das Komprimierungsverhält- nis ist. Die Standardeinstellung ist <Hauptprofil>. HINWEIS: Vergewissern Sie sich vor der Konfiguration, dass ein höheres Kom- primierungsverhältnis vom System unterstützt wird. Klicken Sie auf <Speichern>, um die Einstellung zu bestätigen. © Vanderbilt 2016...
-
Seite 65: Videokomprimierung
Steht nur eine beschränkte Bandbreite zur Verfügung, könnte CBR (Constant Bit Rate – konstante Bitrate) der geeignete Bitratenmodus sein. Bei der Auswahl des CBR-Modus ist unbedingt die Bildqualität zu berücksichtigen. Klicken Sie auf <Speichern>, um die Einstellung zu bestätigen. © Vanderbilt 2016... -
Seite 66: Video-Roi
über das Netzwerk zwischen den Optionen „RTP über UDP“, „RTP über RTSP (TCP)“, „RTSP über HTTP“ oder „MJPEG über HTTP“ wählen. Für Multicast-Networking steht dem Benutzer der Multicast-Modus zur Verfügung. Kli- cken Sie auf <Speichern>, um die Einstellung zu bestätigen. © Vanderbilt 2016... -
Seite 67: Video-Bildrate
Wird das Kontrollkästchen einer bestimmten Videomaske deaktiviert, verschwindet die betreffende Maske sofort aus dem Live-Video-Bereich. Maskeneinstellung Maskenfarbe Als Maskenfarbe stehen Schwarz, Weiß, Gelb, Rot, Grün, Blau, Zyan und Magen- ta zur Auswahl. Klicken Sie auf <Speichern>, um die Einstellung zu bestätigen. © Vanderbilt 2016... -
Seite 68: Audio (Audiomodus Und Bitrateneinstellungen)
Wählen Sie aus dem Dropdown-Menü den Eintrag <Aktivieren>, um die Aufzeich- nung von Audio und Video auf einer SD-Karte zu aktivieren. HINWEIS: Wurde eine Bitrate gewählt, die nicht mit dem Player kompatibel ist, sind beim Abspielen nur Geräusche anstatt Audiosignale zu hören. © Vanderbilt 2016... -
Seite 69: Hauptregisterkarte „Kamera
Einstellbereich für die Verstärkung liegt zwischen 1 und 9 dB. Mit <Aus> können Sie die Funktion abschalten. HINWEIS: Die Funktion <Irisblendengröße> steht nur für Modelle mit 3x-Zoom- Objektiv zur Verfügung. HINWEIS: Die Einstelloption <Verstärkung> steht nicht für Boxkameras zur Verfü- gung. © Vanderbilt 2016... -
Seite 70: Weißabgleich
In diesem Modus kann der Benutzer den Weißabgleichswert von Hand ändern. Hierbei kann für die Optionen „R-Verstärkung“ bzw. „B-Verstärkung“ jeweils ein Wert zwischen 0 und 127 eingestellt werden; hiermit wird die Verstärkung des ro- ten bzw. blauen Lichtspektrums im Live-Video-Bereich geregelt. © Vanderbilt 2016... -
Seite 71: Bildanpassung
12.5.5 Digitalzoom Der Pfad für die Einstellungen des Digitalzooms lautet wie folgt: Kamera > Digi- talzoom. Der Digitalzoom der Kamera kann zwischen x2 und x8 justiert werden. Klicken Sie auf <√>, um die neue Einstellung zu bestätigen. © Vanderbilt 2016... -
Seite 72: Ir-Funktion
In diesem Modus ist die IR-LED-Beleuchtung immer ausgeschaltet. IR-Licht-Kompensation Die Funktion „IR-Licht-Kompensation“ verhindert, dass das Objekt in der Bildmitte unterbelichtet dargestellt wird, wenn die IR-LED-Beleuchtung eingeschaltet ist. Kli- cken Sie auf <√>, um die neue Einstellung zu bestätigen. © Vanderbilt 2016... -
Seite 73: Wdr-Funktion
Wählen Sie hier das Videoformat, das zum verwendeten Fernsehsystem passt. Klicken Sie auf <√>, um die neue Einstellung zu bestätigen. Hauptregisterkarte „Abmeldung“ 12.6 Wenn Sie auf die Registerkarte <Abmeldung> klicken, öffnet sich das Anmel- dungsfenster. Jetzt können Sie sich mit einem anderen Benutzernamen anmelden. © Vanderbilt 2016... -
Seite 74: Exportieren/Importieren Von Konfigurationsdateien
„Datei herunterladen“ öffnet sich. Klicken Sie auf <Speichern>, und geben Sie den gewünschten Speicherort für die Konfigurationsdatei ein. Hochladen Um eine vorhandene Konfigurationsdatei in die IP-Kamera hochzuladen, klicken Sie zuerst auf <Durchsuchen> und wählen Sie die Konfigurationsdatei. Klicken Sie anschließend auf die Schaltfläche <Hochladen>. © Vanderbilt 2016... -
Seite 75: Wartung
10.000 Schreibzyklen. Bei leichter Verschmutzung kann das Kameragehäuse mit einem weichen Tuch gereinigt werden. Berühren Sie nicht den Objektivbereich. Wenn die Oberfläche versehentlich berührt wurde, reinigen Sie sie mit einem weichen, leicht mit Alkohol getränkten Tuch. © Vanderbilt 2016... -
Seite 76: Entsorgung
Es ist eine Voraussetzung für die Wiederverwen- dung und Wiederaufbereitung gebrauchter elektrischer und elektronischer Geräte. Für ausführliche Informationen über die Entsorgung von Altgeräten wenden Sie sich bitte an die zuständige Behörde, ein Abfallentsorgungsunternehmen oder das Geschäft, in dem Sie das Gerät gekauft haben. © Vanderbilt 2016... -
Seite 77: Anhang - Weitere Technische Informationen
Klicken Sie auf <Ja(J)>, und schließen Sie das Fenster „Sicherheitsein- stellungen“. Schritt 5: Klicken Sie auf <OK>, um den Bildschirm mit den Internetoptionen zu schließen. Schritt 6: Schließen Sie das Browserfenster, und öffnen Sie für den Zugriff auf die IP-Kamera ein neues Fenster. © Vanderbilt 2016... -
Seite 78: Videoauflösung - Konfigurationen
(30 fps) (30 fps) 800 × 600 640 × 480 352 × 240 (30 fps) (30 fps) (30 fps) 352 × 240 352 × 240 (30 fps) (30 fps) 720 × 480 720 × 480 720 × 480 © Vanderbilt 2016... - Seite 79 640 × 480 (30 fps) 352 × 240 (30 fps) (30 fps) 352 × 240 352 × 240 (30 fps) (30 fps) 352 × 240 352 × 240 352 × 240 (30 fps) (30 fps) (30 fps) © Vanderbilt 2016...
- Seite 80 (30 fps) 720 × 480 352 × 240 (30 fps) (30 fps) 1024 × 768 640 × 480 352 × 240 (30 fps) (30 fps) (30 fps) 352 × 240 352 × 240 (30 fps) (30 fps) © Vanderbilt 2016...
- Seite 81 (30 fps) 1280 × 1024 (30 fps) 640 × 480 352 × 240 352 × 240 (30 fps) (30 fps) (30 fps) 352 × 240 352 × 240 352 × 240 (30 fps) (30 fps) (30 fps) © Vanderbilt 2016...
- Seite 82 352 × 240 352 × 240 (30 fps) (30 fps) (30 fps) 720 × 480 (30 fps) 720 × 480 720 × 480 640 × 480 (30 fps) (30 fps) (30 fps) 352 × 240 (30 fps) © Vanderbilt 2016...
- Seite 83 (30 fps) 352 × 240 (30 fps) 640 × 480 640 × 480 (30 fps) (30 fps) 720 × 480 800 × 600 800 × 600 (30 fps) (30 fps) (30 fps) 640 × 480 (30 fps) © Vanderbilt 2016...
- Seite 84 640 × 480 (30 fps) (30 fps) 352 × 240 (30 fps) 352 × 240 352 × 240 (30 fps) (30 fps) 640 × 480 640 × 480 640 × 480 (30 fps) (30 fps) (30 fps) © Vanderbilt 2016...
- Seite 85 (30 fps) 352 × 240 352 × 240 352 × 240 (30 fps) (30 fps) (30 fps) 352 × 240 352 × 240 352 × 240 352 × 240 (30 fps) (30 fps) (30 fps) (30 fps) © Vanderbilt 2016...
-
Seite 86: Videoauflösung: 2M-Triple-Streaming
1280 × 720 (30 fps) 720 × 480 (30 fps) 1280 × 720 (15 fps) 640 × 480 (30 fps) 800 × 600 (30 fps) 1024 × 768 (30 fps) 720 × 480 (30 fps) 640 × 480 (30 fps) © Vanderbilt 2016... - Seite 87 640 × 480 (30 fps) 640 × 480 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) © Vanderbilt 2016...
- Seite 88 720 × 480 (30 fps) 640 × 480 (30 fps) 352 × 240 (30 fps) 640 × 480 (30 fps) 640 × 480 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) © Vanderbilt 2016...
- Seite 89 1920 × 1080 (15 fps) 1280 × 1024 (30 fps) 1280 × 720 (30 fps) 1024 × 768 (30 fps) 800 × 600 (30 fps) 720 × 480 (30 fps) 640 × 480 (30 fps) 352 × 240 (30 fps) © Vanderbilt 2016...
- Seite 90 640 × 480 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) 1920 × 1080 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) © Vanderbilt 2016...
- Seite 91 (30 fps) 352 × 240 (30 fps) 640 × 480 640 × 480 (30 fps) (30 fps) 352 × 240 (30 fps) 800 × 600 800 × 600 720 × 480 (30 fps) (30 fps) (30 fps) © Vanderbilt 2016...
- Seite 92 (30 fps) 640 × 480 (30 fps) 640 × 480 640 × 480 (30 fps) (30 fps) 720 × 480 (30 fps) 1024 × 768 800 × 600 (30 fps) (30 fps) 640 × 480 (30 fps) © Vanderbilt 2016...
- Seite 93 352 × 240 (30 fps) (30 fps) (30 fps) 720 × 480 (30 fps) 1024 × 768 1024 × 768 800 × 600 640 × 480 (30 fps) (30 fps) (30 fps) (30 fps) 352 × 240 (30 fps) © Vanderbilt 2016...
- Seite 94 (30 fps) 640 × 480 352 × 240 (30 fps) (30 fps) 352 × 240 352 × 240 (30 fps) (30 fps) 352 × 240 352 × 240 352 × 240 (30 fps) (30 fps) (30 fps) © Vanderbilt 2016...
-
Seite 95: Videoauflösung: 2M-Echtzeit-Triple-Streaming
352 × 240 352 × 240 352 × 240 (30 fps) (30 fps) (30 fps) 352 × 240 352 × 240 352 × 240 352 × 240 (30 fps) (30 fps) (30 fps) (30 fps) Videoauflösung: 2M-Echtzeit-Triple-Streaming © Vanderbilt 2016... - Seite 96 640 × 480 (30 fps) 640 × 480 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) 1280 × 720 (15 fps) 1280 × 720 (30 fps) 1280 × 720 (30 fps) © Vanderbilt 2016...
- Seite 97 640 × 480 (30 fps) 640 × 480 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) 352 × 240 (30 fps) © Vanderbilt 2016...
- Seite 98 1920 × 1080 (30 fps) 1280 × 1024 (30 fps) 1280 × 720 (30 fps) 1024 × 768 (30 fps) 800 × 600 (30 fps) 720 × 480 (30 fps) 640 × 480 (30 fps) 352 × 240 (30 fps) © Vanderbilt 2016...
- Seite 100 Herausgegeben von Vanderbilt © Vanderbilt 2016 Clonshaugh Business and Technology Park Daten und Design können ohne vorherige Ankündigung geändert werden. Clonshaugh Lieferung je nach Verfügbarkeit. Dublin 17 Dokumentnr.: C-300954 Irland Dokumentversion: 2.0 www.vanderbiltindustries.com Stand: 22.03.16...
