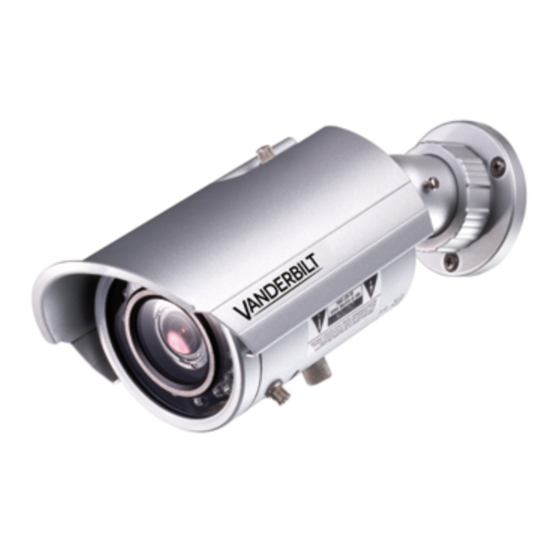

- Seite 1 CCPS1317-LPOIR 25m IR-Bullet-Kamera, 650 TV-Zeilen Installationsanleitung...
- Seite 2 Data and design subject to change without notice. / Supply subject to availability. Liefermöglichkeiten und technische Änderungen vorbehalten. © 2016 Copyright by Vanderbilt We reserve all rights in this document and in the subject thereof. By acceptance of the document the recipient acknowledges these rights and undertakes neither to publish the document nor the subject thereof in full or in part, nor to make them available to any third party without our prior express written authorization, nor to use it for any purpose other than for which it was delivered to him.
-
Seite 3: Inhaltsverzeichnis
Bewegungsdetektion ................19 Privat ....................... 20 Tag/Nacht ....................20 5.10 Rauschunterdrückung ................20 5.11 Kamera-ID ....................22 5.12 Synchronisierung ..................22 5.13 Sprache ....................22 5.14 Kamera zurücksetzen ................22 5.15 Alle(s) speichern ..................22 Anhang: Spezifikation ................23 © Vanderbilt 2016... - Seite 4 © Vanderbilt 2016...
-
Seite 5: Sicherheit
Extreme Luftfeuchtigkeit oder Staubentwicklung, heiße/kalte Umgebun- gen, in denen die Betriebstemperaturen außerhalb des empfohlenen Be- reichs von -10 °C bis +50 °C liegen. In der Nähe von leistungsstarken Funk- oder Fernsehsendern In der Nähe von Leuchtstofflampen oder lichtreflektierenden Objekten © Vanderbilt 2016... - Seite 6 Im Wirkungsbereich von Lichtquellen mit ungleichförmiger Leuchtwir- kung (kann Flimmern verursachen) © Vanderbilt 2016...
-
Seite 7: Sicherheitsbestimmungen
Gerät, das zusammen mit diesem Handbuch geliefert wird, die grundlegenden Schutzanforderungen der EMV-Richtlinie und der Richtlinie über allgemeine Produktsicherheit erfüllt und den Anforderungen der europäischen Normen EN 61000-6-3 (Störaussendung) und EN 50130-4 (Störfestigkeit) entspricht. © Vanderbilt 2016... -
Seite 8: Produktübersicht
Drei Unterlegscheiben Eine Karte mit Warnhinweisen Ein Sicherungsdraht, an der Kamera befestigt Wenden Sie sich bei fehlenden oder beschädigten Teilen bitte an Ihren Fachhändler. Physikalische Eigenschaften 1-3: CCPS1317-LPOIR 1/2 BBILDUNG Hinweis: MASSANGABEN IN MM © Vanderbilt 2016... -
Seite 9: Routinemäßige Wartung
Produktübersicht ⑦ ① ⑥ ⑤ ② ④ ③ 1-3: CCPS1317-LPOIR 2/2 BBILDUNG 1-1: B ABELLE ILDINDEX EICHENERKLÄRUNG Indexnr. Beschreibung Kameragehäuse Sonnenblende: Reduziert die Auswirkungen von Regen und Sonnenschein auf die Bildqualität auf ein Minimum. Brennweite und Fokus extern einstellbar OSD-Menü-Joystick Benutzung der Joystick-Steuerung für Einstellungen im OSD-Menü:... -
Seite 10: Installation Und Anschluss
Hinweis Je nach Beschaffenheit bzw. Material der Struktur, auf der die Kamera montiert werden soll, müssen fallweise andere Schrauben bzw. Verankerungen als die mitgelieferten verwendet werden. Anschluss der Kabel 1. Führen Sie alle Signalkabel durch die Kamerahalterung. © Vanderbilt 2016... -
Seite 11: Einstellen Der Kameraposition
2. Drehen Sie den Haltering. Jetzt können Sie die Kamera halten und ihren Winkel einstellen. 3. Ziehen Sie die Schrauben und den Haltering wieder fest, um die Kamera im gewünschten Winkel zu fixieren. 2.3-1 2.3-2 BBILDUNG BBILDUNG © Vanderbilt 2016... -
Seite 12: Justieren Von Zoom Und Fokus (Variable Brennweite)
Beschädigung des Objektivs zu vermeiden. Einstellung Nah und Fern Einstellung Tele- und Weitwinkelob- OSD-Joystick jektiv Abbildung 2.4: Justieren von Zoom und Fokus (variable Brennweite) Achtung Ziehen Sie die Schrauben fest an, um das Eindringen von Wasser zu vermeiden. © Vanderbilt 2016... -
Seite 13: Administration Und Konfiguration
Mit dem OSD-Menü können Sie die Kameraeinstellungen optimieren. SETUP MENU SETUP MENU PRIVACY LENS AUTO DAY/NIGHT SHUTTER/AGC AUTO TONRCAMERA ID WHITE BAL OFFSYNC BACKLIGHT INTLANGUAGE PICT ADJUST ENGLISH CAMERA RESETBACKEXIT MOTION DET SAVE ALL NEXT EXIT SAVE ALL 3-1: H BBILDUNG AUPTMENÜ © Vanderbilt 2016... -
Seite 14: Objektiv
AUTO-Untermenü auf, wie in der Abbildung dargestellt. Bewegen Sie die Joystick-Steuerung nach OBEN oder UNTEN, um die Blende zu öffnen oder zu schließen bzw. die Blendenautomatik einzustellen. Bewegen Sie die Joystick- Steuerung nach OBEN oder UNTEN, um die DC-Blenden- Konvergenzgeschwindigkeit einzustellen. © Vanderbilt 2016... - Seite 15 Administration und Konfiguration Je niedriger dieser Geschwindigkeitswert ist, desto langsamer stellt sich die Blende (IRIS) ein. Je höher dieser Geschwindigkeitswert ist, desto schneller stellt sich die Blende (IRIS) ein. AUTOM. BLENDE TYPE MODE AUTO SPEED RETURN © Vanderbilt 2016...
-
Seite 16: Verschluss / Agc
Blendenpegel wird über die Kamerahelligkeit gesteuert. AUTO SETUP HIGH LUMINANCE MODE AUTO IRIS BRIGHTNESS LOW LUMINANCE MODE BRIGHTNESS x 0.75 RETURN Die Verschlusszeit kann zwischen 1/50(1/60) Sek. und 1/10.000 Sek. eingestellt und die AGC den Umgebungsbedingungen angepasst werden. © Vanderbilt 2016... -
Seite 17: Weißabgleich
Werden für Bild-ATW (ATW FRAME) und die Anwendungsumgebung verschiedene Werte eingestellt, verändert sich der Farbtemperaturbereich für den Weißabgleich. Der Farbtemperaturbereich für x.050 für Bild-ATW (ATW FRAME) ist dann kleiner als x2.00. SPEED DELAY CNT ATW FRAME x 1.00 ENVIRONMENT INDOOR RETURN © Vanderbilt 2016... -
Seite 18: Gegenlicht
Werte für Helligkeit (BRIGHTNESS), Kontrast, Schärfe (SHARPNESS), Farbton (HUE) bzw. Verstärkung (GAIN) einzustellen. Außerdem können Sie das Bild mit der Funktion Spiegeln (MIRROR) wieder in den Vordergrund holen (aktivieren mit ON). PICT ADJUST MIRROR BRIGHTNESS CONTRAST SHARPNESS GAIN RETURN © Vanderbilt 2016... -
Seite 19: Atr
Schalten Sie Blockdarstellung (BLOCK DISP) ein. Wenn sich im Bereich etwas bewegt, werden Blöcke dargestellt. Dies ist nur ein Warnhinweis für den Benutzer. Halten Sie die ENTER-Taste für ca. 2–3 Sek. gedrückt, um das Menü der Blockdarstellung (BLOCK DISP) zu schließen. © Vanderbilt 2016... -
Seite 20: Privat
Bewegen sie die Joystick-Steuerung nach OBEN oder UNTEN, um den Rauschunterdrückungsmodus (NR) einzustellen. Wenn Sie als NR-Modus den Y/C-Modus (Y-Hell/C-Farbe), C- oder Y-Pegel (C LEVEL bzw. Y LEVEL) aktivieren, können Sie den Y- oder C-Pegel gemäß den Einsatzbedingungen einstellen. © Vanderbilt 2016... - Seite 21 Administration und Konfiguration NR MODE Y LEVEL C LEVEL RETURN Hinweis In dunklen Bereichen kann das Rauschen durch Heraufsetzen des Y-Pegels verringert werden. Das Farbrauschen wird durch Heraufsetzen des C-Pegels reduziert. © Vanderbilt 2016...
-
Seite 22: Kamera-Id
Kamera zurücksetzen Bewegen Sie den Cursor zum Modus Kamera zurücksetzen (CAMERA RESET), und drücken Sie die ENTER-Taste, um die Kamera auf die Werkseinstellungen zurückzusetzen. 5.15 Alle(s) speichern Hiermit können Sie alle Einstellungen speichern und das Menü beenden. © Vanderbilt 2016... -
Seite 23: Anhang: Spezifikation
Ja, 4 Bereiche (max.) Privatzone Ja, 8 Zonen (max.) ATR (ähnlich zu WDR) Ein / Aus (einstellbar) Ja (8 Sprachen: Englisch, Japanisch, Deutsch, Französisch, Russisch, Mehrere Bedienersprachen Portugiesisch, Spanisch, vereinfachtes Chinesisch) Videoausgangssignal Videoausgang VBS (1Vp-p, 75 Ohm, BNC) © Vanderbilt 2016... - Seite 25 DC 12 V und AC 24 V ±10 % Leistungsaufnahme max. 7 W Umgebung Betriebstemperatur -10 °C bis 50 °C Lagertemperatur -20 °C bis 60 °C Rel. Luftfeuchtigkeit (Be- max. 90 % trieb) Rel. Luftfeuchtigkeit (Lage- max. 70 % rung) Sicherheitsbestimmungen FCC/CE © Vanderbilt 2016...
- Seite 26 Herausgegeben von Vanderbilt © Vanderbilt 2016 Clonshaugh Business and Technology Park Daten und Design können ohne vorherige Ankündigung geändert werden. Clonshaugh Lieferung je nach Verfügbarkeit. Dublin 17 Dokumentnr.: C-300696 Irland Dokumentversion: 2.0 www.vanderbiltindustries.com Stand: 11.2.2016...
