3.2
Geräterückseite
Eventys AX Serie
3.2.2
Tabelle 3. 2
Nr.
Name
1
VIDEO IN
(VIDEOEINGANG)
2
AUDIO IN
(AUDIOEINGANG)
3
AUDIO OUT
(AUDIOAUSGANG)
4
VGA
5
HDMI
6
USB-Port
7
Netzwerkschnittstelle
8
RS-485-Schnittstelle
9
Stromversorgung
10
Netzschalter
11
GND (Masse)
12
VIDEO OUT
(VIDEOAUSGANG)
13
Alarmeingang/-ausgang
© Vanderbilt 2017

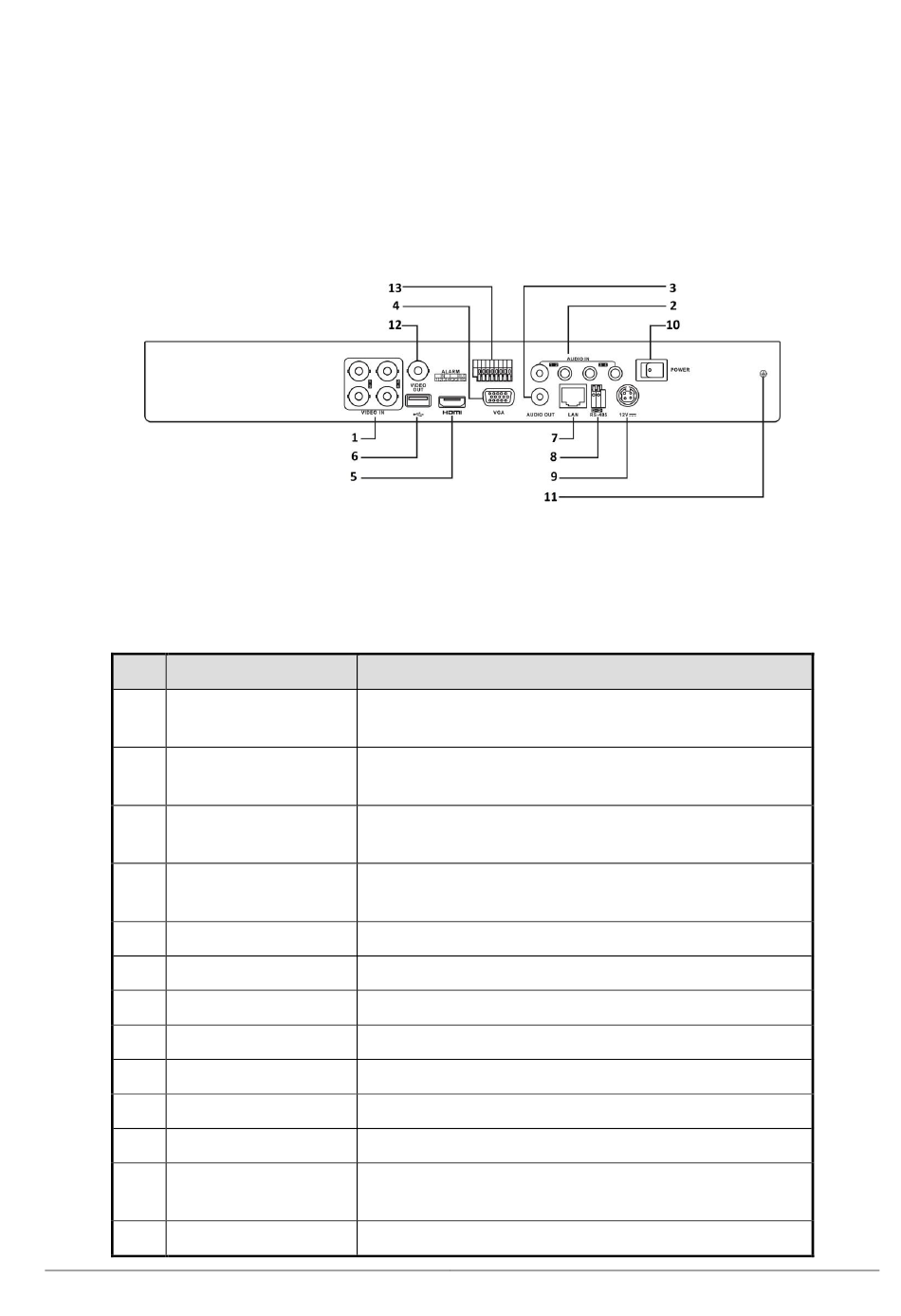

Abbildung 3-2 Eventys AX4 DVR
Beschreibung der Schnittstellen auf der Geräterückseite
Beschreibung
BNC-Schnittstelle für TVI und analogen Videoeingang
RCA-Anschluss
RCA-Anschluss
DB15-Anschluss für VGA-Ausgang. Anzeige von lokalem
Videoausgang und Menü.
HDMI-Anschluss (Videoausgang)
USB-Port (USB 3.0) für Zusatzgeräte
Netzwerkanschluss
Anschluss für RS-485-Geräte
12VDC-Stromversorgung
Schalter zum Einschalten/Ausschalten des Gerätes
Masseanschluss
BNC-Anschluss für Videoausgang
Anschluss für Alarmeingang und -ausgang
Beschreibung der Gerätevorderseite und -rückseite
