Geräterückseite
2.5
Eventys AX DVR-Modellreihe
Nr. Name
1
VIDEO IN
(VIDEOEINGANG)
2
AUDIO IN
3
AUDIO OUT
4
VGA
5
HDMI
6
USB-Port
7
Netzwerkschnittstelle
8
RS485-Schnittstelle
9
Stromversorgung
10
Netzschalter
11
GND
12
VIDEO OUT
(VIDEOAUSGANG)
13
Alarmeingang/-ausgang
© Vanderbilt 2017

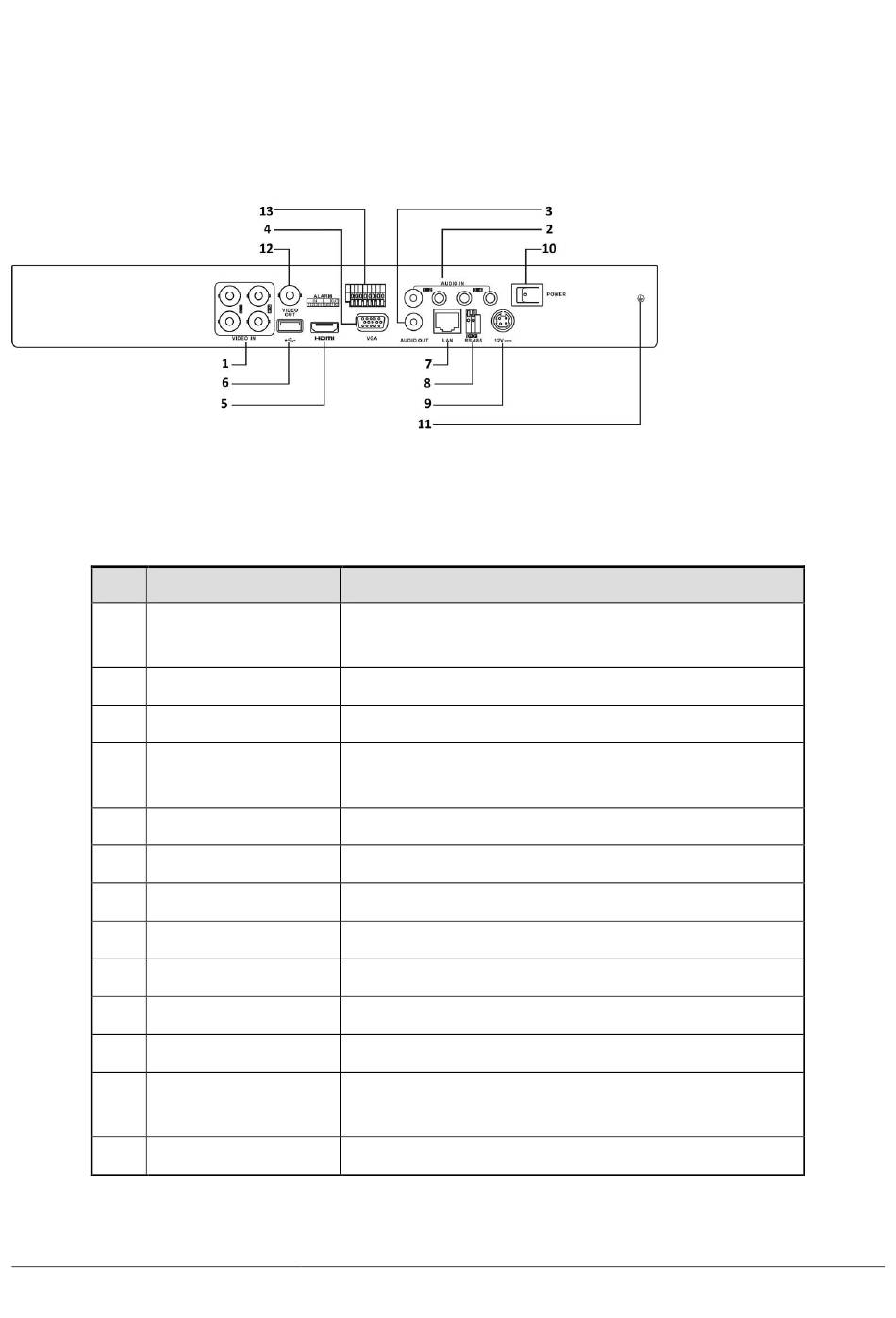

Abbildung 2-6 DVR-Modell Eventys AX4
Tabelle 2-5 Beschreibung der Schnittstellen auf der Geräterückseite
Beschreibung
BNC-Schnittstelle für TVI und analogen Videoeingang
RCA-Anschluss
RCA-Anschluss
DB15-Anschluss
Videoausgang und Menü
HDMI-Anschluss (Videoausgang)
USB-Port (USB 3.0) für Zusatzgeräte
Netzwerkanschluss
Anschluss für RS-485-Geräte
12VDC Stromversorgung
Schalter zum Einschalten/Ausschalten des Gerätes
Masse
BNC-Anschluss für Videoausgang
Anschluss für Alarmeingang und -ausgang
für VGA-Ausgang Anzeige
