Panneau arrière

Gamme Eventys AX

3.2.2
Nom
1
ENTRÉE VIDÉO
2
ENTRÉE AUDIO
3
SORTIE AUDIO
4
VGA
5
HDMI
6
Port USB
7
Interface réseau
8
Interface RS-485
9
Alimentation électrique
10
Commutateur
d'alimentation
11
TERRE
12
SORTIE VIDÉO
13
Entrée/sortie d'alarme
© Vanderbilt 2017

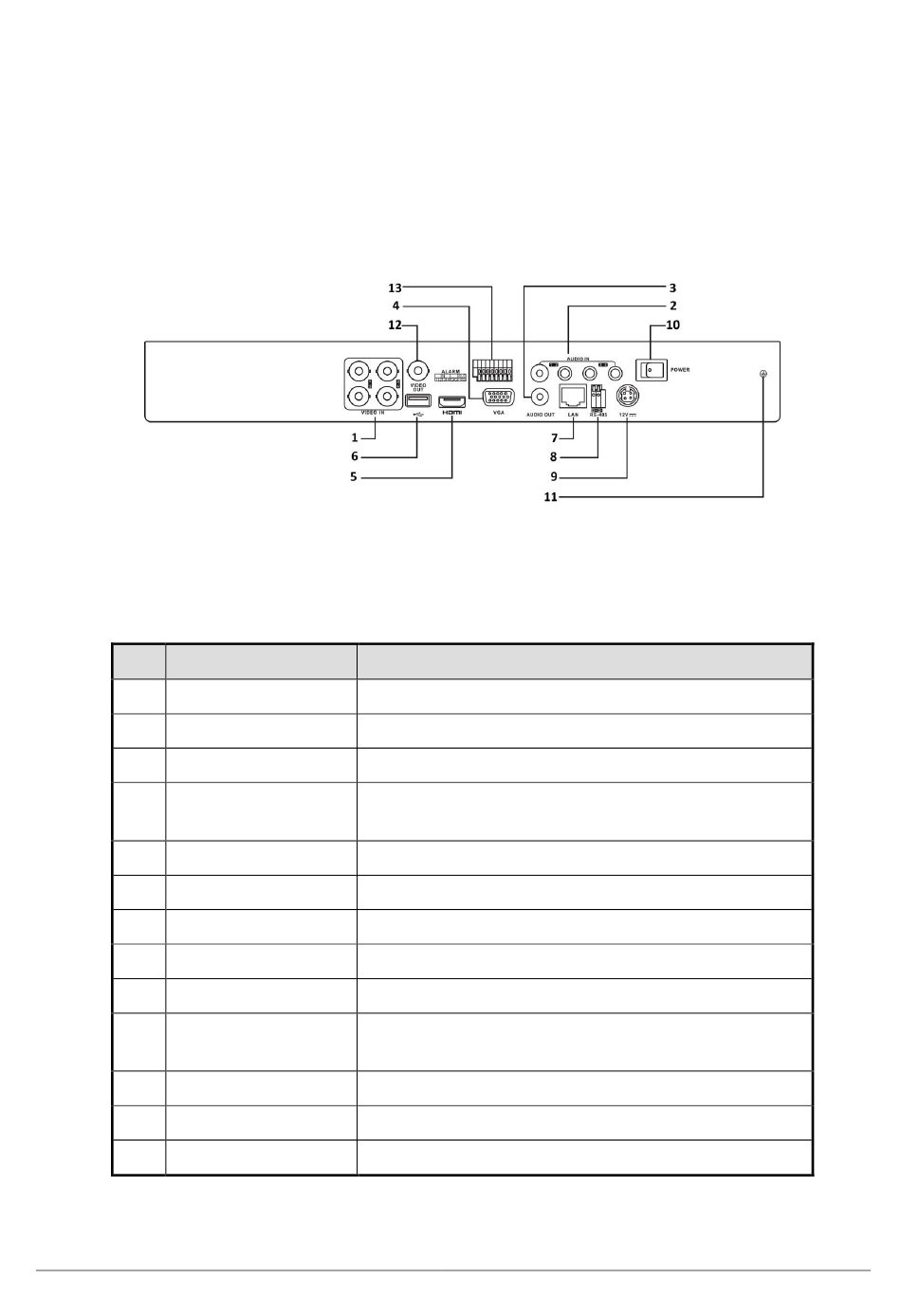

Figure 3-2 Enregistreur numérique Eventys AX4
Description des interfaces du panneau arrière
Tableau 3.2
Description
Interface BNC pour entrée TVI et vidéo analogique.
Connecteur RCA
Connecteur RCA
Connecteur DB15 pour sortie VGA. Affiche la sortie vidéo locale
et le menu.
Connecteur HDMI de sortie vidéo
Ports USB (USB 3.0) pour dispositifs supplémentaires.
Connecteur réseau
Connecteur pour dispositif RS-485
12 Vcc
Commutateur pour allumer et éteindre l'appareil.
Terre
Connecteur BNC de sortie vidéo.
Connecteur d'entrée et de sortie d'alarme.
Description des panneaux
