Dokumentnr.: C-301376
Stand: 30.05.2017

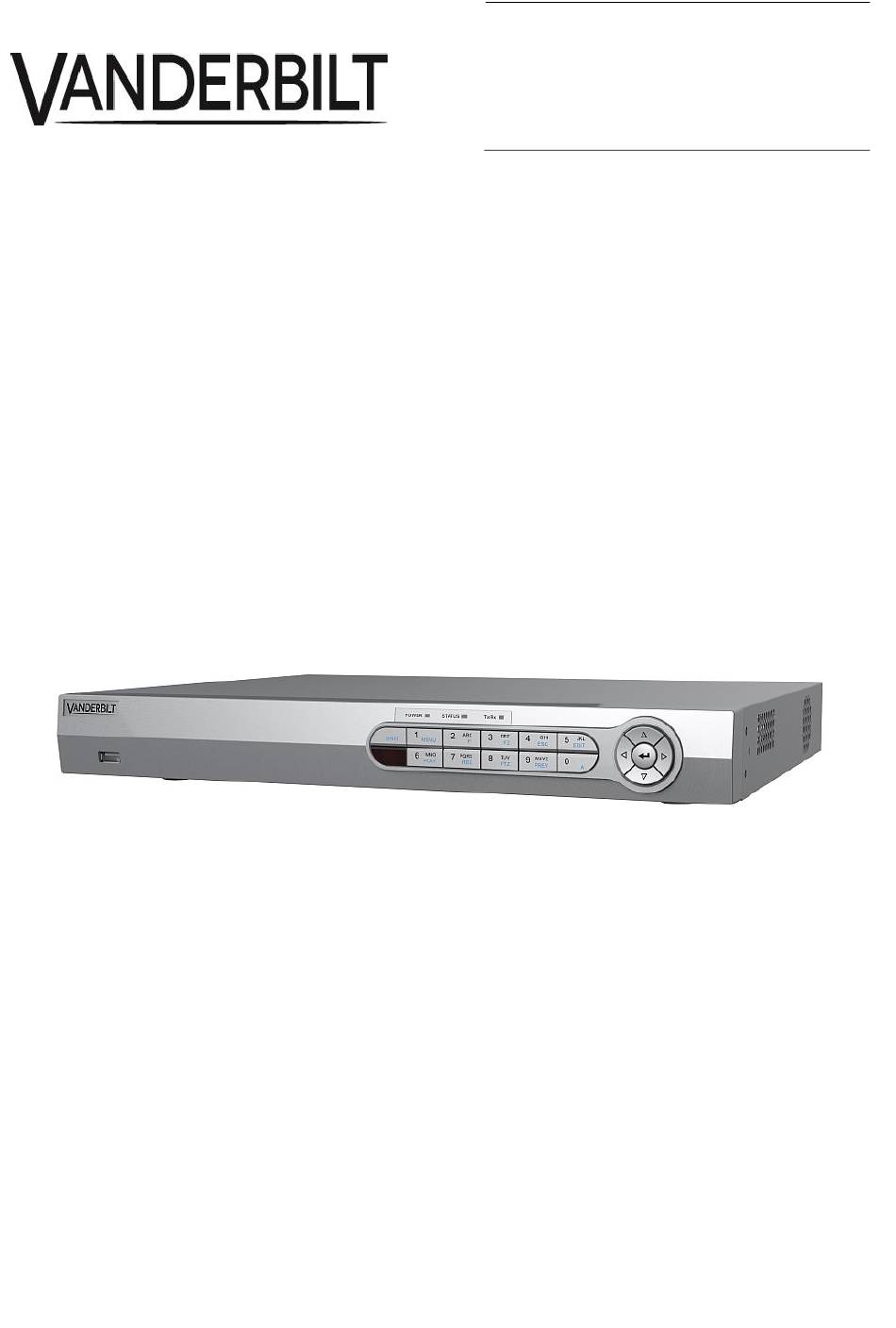

Eventys AX DVR
Digitaler Videorekorder
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vanderbilt Eventys AX DVR

Inhaltszusammenfassung für Vanderbilt Eventys AX DVR

  • Seite 1 Eventys AX DVR Digitaler Videorekorder Benutzerhandbuch Dokumentnr.: C-301376 Stand: 30.05.2017...
  • Seite 2 Data and design subject to change without notice. Supply subject to availability.. Liefermöglichkeiten und technische Änderungen vorbehalten. © 2017 Copyright by Vanderbilt We reserve all rights in this document and in the subject thereof. By acceptance of the document the recipient acknowledges these rights and undertakes not to publish the document nor the subject thereof in full or in part, nor to make them available to any third party without our prior express written authorization, nor to use it for any purpose other than for which it was delivered to him.

  • Seite 3: Inhaltsverzeichnis

    Aktivieren der IP-Kamera ........................34 3.6.2 Hinzufügen von Online-IP-Kameras ....................... 35 3.6.3 Bearbeiten der verbundenen IP-Kameras und Konfigurieren von benutzerdefinierten Protokollen ..39 3.6.4 Konfigurieren von benutzerdefinierten Protokollen ................40 Live-Anzeige ............................42 Einführung zur Live-Anzeige ........................42 © Vanderbilt 2017...
  • Seite 4 Wiedergabe ............................82 Wiedergeben von aufgezeichneten Dateien ..................82 7.1.1 Sofortwiedergabe ........................... 82 7.1.2 Wiedergabe nach normaler Suche ......................83 7.1.3 Wiedergabe nach Ereignissuche ......................85 7.1.4 Wiedergabe nach Video-Tag ........................87 7.1.5 Wiedergabe nach intelligenter Suche ....................90 © Vanderbilt 2017...
  • Seite 5 Audio Exception Detection (Erkennung von Audioausnahmen)............129 10.14 Defocus Detection (Defokussierungserkennung) ................. 130 10.15 PIR-Alarm ............................. 131 VCA-Suche ............................132 11.1 Gesichtssuche ............................132 11.2 Verhaltenssuche ........................... 134 11.3 Kennzeichensuche ..........................135 11.4 Personenzählung ..........................137 11.5 Heatmap (Bewegungskarte) ......................... 138 © Vanderbilt 2017...
  • Seite 6 Systeminformationen anzeigen ......................175 15.2 Protokolldateien durchsuchen ......................175 15.3 IP-Kameradetails importieren/exportieren .................... 178 15.4 Konfigurationsdateien importieren/exportieren ..................178 15.5 Systemaktualisierung ........................... 179 15.5.1 Aktualisierung mittels lokalem Sicherungsgerät................... 179 15.5.2 Aktualisierung mittels FTP ........................180 15.6 Standardeinstellungen wiederherstellen ....................180 © Vanderbilt 2017...
  • Seite 7 Anhang ..............................191 17.1 Technische Daten ..........................191 17.2 Glossar ..............................193 17.3 Beseitigung von Störungen ........................194 17.4 Liste der kompatiblen Festplatten (HDD) für Eventys DVR / NVR ............197 17.5 Liste der kompatiblen IP-Kameras ....................... 197 © Vanderbilt 2017...

  • Seite 8: Hinweise Zu Dieser Anleitung

    SICHERZUSTELLEN, DASS DIE VON IHNEN BEABSICHTIGTE NUTZUNG DES PRODUKUTES IM EINKLANG MIT DEN GÜLTIGEN GESETZLICHEN VORSCHRIFTEN STEHT. UNSER UNTERNEHMEN HAFTET NICHT FÜR DIE GESETZESWIDRIGE VERWENDUNG DIESES PRODUKTES. IM FALLE EINES WIDERSPRUCHS ZWISCHEN DIESER ANLEITUNG UND DER GÜLTIGEN GESETZGEBUNG SIND AUSSCHLIESSLICH DIE GÜLTIGEN GESETZESVORSCHRIFTEN MASSGEBLICH. © Vanderbilt 2017...

  • Seite 9: Informationen Zu Gesetzlichen Auflagen

    Buchstabenkombinationen enthält, die für die Batteriebestandteile Cadmium (Cd), Blei (Pb) oder Quecksilber (Hg) stehen. Geben Sie die Batterie zum ordnungsgemäßen Recycling an Ihren Lieferanten zurück oder entsorgen Sie sie an einer entsprechenden Sammelstelle. Weitere Informationen erhalten Sie unter: www.recyclethis.info © Vanderbilt 2017...

  • Seite 10: Sicherheitsanweisung

    Stellen Sie sicher, dass der Stecker fest in der Steckdose sitzt.  Wenn Rauch aus dem Gerät austritt oder wenn Sie ungewöhnliche Geräusche im Gerät feststellen, schalten Sie sofort die Stromversorgung ab, trennen Sie das Stromversorgungskabel und setzen Sie sich mit dem Servicecenter in Verbindung. © Vanderbilt 2017...

  • Seite 11: Tipps Zur Vorbeugung Und Vorsichtsmaßnahmen

    (USV), um sicherzustellen, dass das Gerät auch bei Stromausfällen unterbrechungsfrei weiterarbeitet. Geeignete USV-Geräte (z. B. APC SMT2200I) sind bei lokalen IT-Händlern erhältlich. • Eventys AX DVR (CRDAxx10-TA): Stellen Sie sicher, dass das Stromkabel insgesamt nicht länger als 3 Meter ist. © Vanderbilt 2017...

  • Seite 12: Wichtige Produktmerkmale

    Jeder Kanal unterstützt Dual-Stream. Ein Sub-Stream unterstützt Auflösungen bis zu WD1.  Der Haupt-Stream der Eventys AX DVR-Serie unterstützt eine Auflösung bis zu 3 MP für alle Kanäle.  Individuelle Konfiguration für jeden Kanal, einschließlich Auflösung, Bildrate, Bitrate, Bildqualität usw.

  • Seite 13: Aufnahme Und Wiedergabe

    Wiedergabe; Lokalisierung durch Ziehen der Anzeige auf der Fortschrittsleiste mit der Maus  Synchronwiedergabe auf 4, 8 und 16 Kanälen Sicherung 1.2.5  Datenexport auf ein USB-Gerät  Videoexport während der Wiedergabe  Verwaltung und Wartung von Sicherungsgeräten © Vanderbilt 2017...

  • Seite 14: Alarm Und Ausnahme

    Parametereinstellung und Import/Export von Geräteparametern per Fernzugriff  Fernanzeige des Gerätestatus, der Systemprotokolle und des Alarmstatus  Tastaturbedienung per Fernzugriff  Festplattenformatierung und Programm-Upgrades per Fernzugriff  Systemneustart und -abschaltung per Fernzugriff  Unterstützung von Upgrades über FTP-Server © Vanderbilt 2017...

  • Seite 15: Entwicklungsskalierbarkeit

    Alarm- und Ausnahmeinformationen können an den Remote-Host gesendet werden.  Start/Stopp der Aufnahme per Fernzugriff  Start/Stopp der Alarmausgabe per Fernzugriff  PTZ-Steuerung per Fernzugriff  JPEG-Erfassung per Fernzugriff  Zwei-Weg-Audio und -Stimmübertragung  Eingebetteter Webserver Entwicklungsskalierbarkeit 1.2.9  SDK für Windows- und Linux-Systeme © Vanderbilt 2017...

  • Seite 16: Einleitung

    Einleitung Gerätevorderseite Eventys AX DVR-Modellreihe Abbildung 2-1 Eventys AX DVR Tabelle 2-1 Beschreibung der Tasten des Steuerfeldes Name Funktionsbeschreibung POWER (EIN/AUS) Leuchtet gelb, wenn das Gerät in Betrieb ist. Flackert rot, wenn Daten von der Festplatte gelesen oder auf STATUS die Festplatte geschrieben werden.
  • Seite 17 Eingabe der Buchstaben „WXYZ“; Mehrkanal-Anzeige im Live-Anzeige-Modus: Eingabe der Ziffer „0“; Umschalten der Eingabeart im Textbearbeitungsfeld. (Groß- /Kleinbuchstaben, Alphabet, Symbole oder Zifferneingabe). Navigation zwischen verschiedenen Feldern Menüelementen. DIRECTION (RICHTUNGSPFEILE) Pfeiltasten auf/ab für schnellere oder langsamere Abspielgeschwindigkeit des Videos im Wiedergabemodus. © Vanderbilt 2017...
  • Seite 18 Markierung des Kontrollkästchens. Wiedergabe oder Anhalten Videodateien Wiedergabemodus. EINGABE Einzelbild-Weiterschaltung Videos Einzelbild- Wiedergabemodus. Stopp/Start der automatischen Umschaltung im Auto- Umschaltmodus. Universal Serial Bus (USB)-Anschlüsse für Zusatzgeräte, USB-Anschluss wie z.B. USB-Maus und USB-Festplattenlaufwerk (HDD). Infrarot-Empfänger Empfänger für die Infrarot-Fernbedienung © Vanderbilt 2017...

  • Seite 19: Betrieb Mit Infrarot-Fernbedienung

    Halten Sie die Taste 5 Sekunden lang gedrückt, um die Tastentöne auszuschalten. Taste MENU (MENÜ) Im Modus PTZ Control (PTZ-Steuerung) startet die Taste MENU (MENÜ) den Scheibenwischer (falls zutreffend). Im Modus Playback (Wiedergabe) wird sie verwendet, um die Steuerungsschnittstelle ein- und auszublenden. © Vanderbilt 2017...
  • Seite 20 (Wiedergabe) Im Modus PTZ Control (PTZ-Steuerung) löst sie die automatischee Abtastung aus. Umschalten zwischen dem Einzelbild- und Mehrbildmodus. PREV-Taste Im Modus PTZ Control (PTZ-Steuerung) kann mit dieser Taste zusammen mit der Taste A/FOCUS+ die Bildschärfe eingestellt werden. © Vanderbilt 2017...

  • Seite 21: Behebung Von Störungen Der Fernbedienung

    Dieser DVR kann ebenfalls mit einer normalen USB-Maus mit 3 Bedienelementen (links/rechts/Mausrad) bedient werden. Jedem Eventys AX DVR liegt eine USB-Maus bei. So verwenden Sie die USB-Maus: Schließen Sie die USB-Maus an einen der USB-Anschlüsse an der Gerätevorderseite des DVR an.
  • Seite 22 Live-Anzeige: Ziehen von Kanal bzw. Zeitleiste. Rechtsklick Einzelklick Live-Anzeige: Menüanzeige Menü: Schließen des aktuellen Menüs und Wechsel in das übergeordnete Menü Mausrad Nach oben scrollen Live-Anzeige: Vorheriger Bildschirm. Menü: Vorheriges Element. Nach unten Live-Anzeige: Nächster Bildschirm. scrollen Menü: Nächstes Element. © Vanderbilt 2017...

  • Seite 23: Beschreibung Der Eingabemethoden

    Abbildung 2-5 Soft-Tastatur (3) Beschreibung der Tasten auf der Soft-Tastatur: Tabelle 2-4 Beschreibung der Symbole auf der Soft-Tastatur Symbol Beschreibung Symbol Beschreibung Nummer Kleinbuchstabe … … Großbuchstabe/Kleinbuc Großbuchstabe … hstabe Symbole Rücktaste Tastaturwechsel Leerzeichen Cursor-Positionierung Schließen Reserviert © Vanderbilt 2017...

  • Seite 24: Geräterückseite

    Einleitung Geräterückseite Eventys AX DVR-Modellreihe Abbildung 2-6 DVR-Modell Eventys AX4 Tabelle 2-5 Beschreibung der Schnittstellen auf der Geräterückseite Name Beschreibung VIDEO IN BNC-Schnittstelle für TVI und analogen Videoeingang (VIDEOEINGANG) AUDIO IN RCA-Anschluss AUDIO OUT RCA-Anschluss DB15-Anschluss für VGA-Ausgang Anzeige lokalem Videoausgang und Menü...

  • Seite 25: Erste Schritte

    Es gibt eine ordnungsgemäße Methode, den DVR herunterzufahren. Schritte: Öffnen Sie das Menü Shutdown (Herunterfahren). Menu > Shutdown (Herunterfahren) Abbildung 3-1 Menü „Shutdown“ (Herunterfahren) Klicken Sie auf die Schaltfläche Shutdown (Herunterfahren). Klicken Sie auf die Schaltfläche Yes (Ja). © Vanderbilt 2017...

  • Seite 26: Neustarten Des Dvr

    Abbildung 3-3 Menü „Shutdown“ (Herunterfahren) Klicken Sie auf die Schaltfläche Reboot (Neu starten). Klicken Sie auf die Schaltfläche Yes (Ja). Bei der Eventys AX-Serie wird das folgende Vanderbilt-Logo bei einem Neustart des Gerätes hervorgehoben. Abbildung 3-4 Popup-Meldung „Shutdown“ (Herunterfahren) © Vanderbilt 2017...

  • Seite 27: Einstellen Des Admin-Kennworts

    Kennwortes insbesondere in einem Hochsicherheitssystem zu einem besseren Schutz Ihres Produktes beiträgt. Klicken Sie auf OK, um das Kennwort zu speichern und das Gerät zu aktivieren. Sie können diesen Dialog mit YES (Ja) bestätigen und mithilfe des Assistenten ein starkes Kennwort vergeben. © Vanderbilt 2017...

  • Seite 28: Verwenden Des Assistenten Für Grundeinstellungen

    (Schließen). Sie können den Einrichtungsassistenten auch beim nächsten Mal nutzen, wenn Sie das Kontrollkästchen „Start wizard when the device starts?“ (Assistent beim Gerätestart starten) markiert lassen. Klicken Sie auf Next (Weiter), um den Bildschirm Date and Time Settings (Datum- und Uhrzeiteinstellungen) zu öffnen. © Vanderbilt 2017...
  • Seite 29 Anschließend wird der Bildschirm Cloud P2P (Cloud P2P) geöffnet. Konfigurieren Sie Cloud P2P gemäß Ihren Anforderungen. Abbildung 3-9 Erweiterte Netzwerkparameter Klicken Sie auf Next (Weiter), um den Bildschirm Advanced Network Parameter (Erweiterte Netzwerkparameter) zu öffnen. Hier können Sie PPPoE und DDNS aktivieren und andere Ports für Ihre Bedürfnisse einrichten. © Vanderbilt 2017...
  • Seite 30 Kamera so zu aktivieren. Sie können auch mehrere Kameras aus der Liste auswählen und auf One-touch Activate (Aktivieren mit einer Taste) klicken, um alle Kameras zusammen zu aktivieren. 10. Klicken Sie auf Add (Hinzufügen), um die Kamera hinzuzufügen. © Vanderbilt 2017...

  • Seite 31: Anmelden Und Abmelden

    3.4.1 Zweck: Wenn Sie nicht am DVR angemeldet sind, müssen Sie sich zunächst am Gerät anmelden, bevor Sie auf das Menü und andere Funktionen zugreifen können. Schritte: Wählen Sie den User Name (Benutzernamen) aus der Dropdownliste aus. © Vanderbilt 2017...

  • Seite 32: Benutzer-Logout (Abmelden)

    Nach dem Abmelden schaltet der Monitor in den Live-Anzeigemodus. Wenn Sie das Gerät bedienen möchten, müssen Sie zunächst erneut den Benutzernamen und das Kennwort eingeben. Schritte: Öffnen Sie das Menü Shutdown (Herunterfahren). Menu (Menü) > Shutdown (Herunterfahren) Abbildung 3-16 Abmelden Klicken Sie auf Logout (Abmelden). © Vanderbilt 2017...

  • Seite 33: Konfigurieren Des Kanals Für Den Signaleingang

    Konfigurieren des Kanals für den Signaleingang Zweck: Der Eventys AX DVR unterstützt den AHD-Videoeingang. Sie müssen für jeden analogen Kanal TVI/CVBS-, AHD- oder IP-Signaleingang definieren, bevor Sie die Kamera anschließen. Außerdem muss der Kanal mit dem gleichen Videoeingangstyp verbunden sein, den Sie im Menü konfiguriert haben.

  • Seite 34: Hinzufügen Und Verbinden Der Ip-Kameras

    2. Klicken Sie auf das Symbol für „inaktiv“, um einen Bildschirm zu öffnen, auf dem Sie die betreffende Kamera aktivieren können. Sie können auch mehrere Kameras aus der Liste auswählen und auf One-touch Activate (Aktivieren mit einer Taste) klicken, um alle Kameras zusammen zu aktivieren. Abbildung 3-19 Aktivieren der Kamera © Vanderbilt 2017...

  • Seite 35: Hinzufügen Von Online-Ip-Kameras

    OPTION 1: Schritte: 1. Klicken Sie, um ein inaktives Fenster in den Live-Anzeigemodus zu versetzen. 2. Klicken Sie in der Mitte des Fensters auf das Symbol , um den Bildschirm für das Hinzufügen von IP- Kameras zu öffnen. © Vanderbilt 2017...
  • Seite 36 , um die Kamera hinzuzufügen. Oder Sie können auf die Schaltfläche One-touch Add (Hinzufügen durch eine Taste) klicken, um alle Kameras der Liste hinzuzufügen. 4. (Nur für Encoder mit mehreren Kanälen) Markieren Sie im Popup-Fenster das Kontrollkästchen des Kanalports © Vanderbilt 2017...
  • Seite 37 Wenn die hinzuzufügende IP-Kamera noch nicht aktiviert wurde, können Sie dies in der Liste der IP-Kameras im Menü „Camera Management“ (Kameraverwaltung) tun. 3. (Optional) Markieren Sie das Kontrollkästchen Continue to Add (Weitere hinzufügen), um weitere IP-Kameras hinzuzufügen. 4. Klicken Sie auf Add (Hinzufügen), um die Kamera hinzuzufügen. © Vanderbilt 2017...
  • Seite 38 Sie auf das Symbol klicken, werden IP-Kamera löschen Ausnahme-Informationen für die Kamera angezeigt. Live-Video verbundenen Erweiterte Einstellungen Kamera wiedergeben Kamera Sicherheitsstatus aktivierenden bzw. Upgrade der angeschlossenen Sicherheit deaktivierenden Kamera oder IP-Kamera Kennwortstärke (stark/schwach/riskant) anzeigen © Vanderbilt 2017...

  • Seite 39: Bearbeiten Der Verbundenen Ip-Kameras Und Konfigurieren Von Benutzerdefinierten Protokollen

    Klicken Sie auf OK, um die Einstellungen zu speichern und den Bearbeitungsbildschirm zu schließen. So bearbeiten Sie erweiterte Parameter: Ziehen Sie die horizontale Bildlaufleiste nach rechts und klicken Sie auf das Symbol Abbildung 3-27 Netzwerkkonfiguration der Kamera © Vanderbilt 2017...

  • Seite 40: Konfigurieren Von Benutzerdefinierten Protokollen

    Enable Substream (Sub-Stream aktivieren): Wenn die Netzwerkkamera keinen Sub-Stream unterstützt oder der Sub-Stream nicht benötigt wird, lassen Sie das Kontrollkästchen unmarkiert.  Type (Typ): Netzwerkkameras, die mit einem benutzerdefinierten Protokoll betrieben werden sollen, müssen den Stream-Durchlauf über das standardmäßige RTSP unterstützen. © Vanderbilt 2017...
  • Seite 41 Die verbundene Netzwerkkamera muss den Protokolltyp und die Übertragungsprotokolle unterstützen. Nach dem Hinzufügen eines benutzerdefinierten Protokolls wird der Protokollname in der Dropdown-Liste aufgeführt. Abbildung 3-29 Protokolleinstellungen Wählen Sie die gerade hinzugefügten Protokolle aus, um die Verbindung der Netzwerkkamera zu überprüfen. © Vanderbilt 2017...

  • Seite 42: Live-Anzeige

    Umschaltung aktivieren. Menu (Menü) > Configuration (Konfiguration) > Live View (Live-Anzeige) > Dwell Time (Verweilzeit). • Start Recording (Aufnahme starten): Die kontinuierliche Aufnahme und Aufnahme bei Bewegungserkennung werden unterstützt. • Output Mode (Ausgabemodus): Wählen Sie den Ausgabemodus „Standard“, „Bright“ (Hell), „Gentle“ (Sanft) © Vanderbilt 2017...

  • Seite 43: Verwenden Der Maus In Der Live-Anzeige

    Aktivieren/deaktivieren der automatischen Umschaltung der Bildschirme starten/stoppen) Start Recording Starten der kontinuierlichen Aufnahme oder Aufnahme bei Bewegungserkennung für alle Kanäle (Aufnahme starten) Add IP Camera (IP- Öffnen Sie den Bildschirm IP Camera Management (IP-Kameraverwaltung), und verwalten Sie © Vanderbilt 2017...

  • Seite 44: Umschalten Des Haupt-/Zusatzausgangs

    Funktionen enthält. Umschalten des Haupt-/Zusatzausgangs 4.2.2 Wenn der HDMI/VGA-Ausgang als Hauptausgang konfiguriert ist, können Sie wie nachstehend beschrieben den CVBS-Ausgang als Hauptausgang konfigurieren. Schritte: 1. Führen Sie auf dem HDMI/VGA-Ausgabebildschirm einen Doppelklick mit dem Mausrad aus. Folgende © Vanderbilt 2017...

  • Seite 45: Werkzeugleiste Für Schnelleinstellungen Im Live-Anzeige-Modus

    Sie einmal mit der Maus auf den entsprechenden Bildschirm klicken. Abbildung 4-3 Werkzeugleiste für Schnelleinstellungen Tabelle 4-4 Beschreibung der Symbole in der Werkzeugleiste für Schnelleinstellungen Symbol Beschreibung Symbol Beschreibung Symbol Beschreibung Manuelle Aufnahme Sofortwiedergab Stummschaltung aktivieren/deakti /Audio ein vieren Bildeinstellunge PTZ-Steuerung Digitalzoom Gesichtserkenn Schließen Information © Vanderbilt 2017...
  • Seite 46 Die Gesichtserkennung wird aktiviert, wenn Sie auf das Symbol klicken. Der entsprechende Dialog wird angezeigt. Klicken Sie auf Yes (Ja), um die Live-Anzeige des Kanals als Vollbild zu aktivieren. Sie können auf klicken, um den Vollbildmodus zu verlassen. © Vanderbilt 2017...

  • Seite 47: Channel-Zero-Kodierung

    Wählen Sie die Registerkarte Channel-Zero Encoding (Channel-Zero-Kodierung) aus. Abbildung 4-8 Live-Anzeige – Channel-Zero-Kodierung Markieren Sie das Kontrollkästchen Enable Channel-Zero Encoding (Channel-Zero-Kodierung aktivieren). Konfigurieren Sie die Optionen Frame Rate (Bildrate), Max. Bitrate Mode (Max. Bitratenmodus) und Max. Bitrate. © Vanderbilt 2017...

  • Seite 48: Anpassen Der Einstellungen Der Live-Anzeige

    Ausgabeschnittstelle. • Event Output (Ereignisausgabe): Legt den Ausgang für die Anzeige eines Ereignisvideos fest. • Full Screen Monitoring Dwell Time (Verweilzeit der Vollbildüberwachung): Die Zeit in Sekunden, die der Alarmereignisbildschirm angezeigt wird. Festlegung der Kamerareihenfolge. © Vanderbilt 2017...

  • Seite 49: Manuelle Diagnose Der Videoqualität

    Öffnen Sie den Bildschirm Manual Video Quality Diagnostics (Manuelle Diagnose der Videoqualität). Menu (Menü) > Manual (Manuell) > Manual Video Quality Diagnostics (Manuelle Diagnose der Videoqualität) Abbildung 4-11 Diagnose der Videoqualität Markieren Sie das Kontrollkästchen, um die Kanäle für die Diagnose auszuwählen. © Vanderbilt 2017...
  • Seite 50 Videostatus und die Diagnosedauer der ausgewählten Kanäle anzeigen. Abbildung 4-12 Diagnoseergebnis  Verbinden Sie die Kamera zur Videoqualitätsdiagnose mit dem Gerät.  Es können drei Ausnahmetypen diagnostiziert werden: „Blurred Image“ (Unscharfes Bild), „Abnormal Brightness“ (Anormale Helligkeit) und „Color Cast“ (Farbstich). © Vanderbilt 2017...

  • Seite 51: Ptz-Steuerung

    Menu (Menü) > Camera (Kamera) > PTZ Abbildung 5-1 PTZ-Einstellungen Klicken Sie auf die Schaltfläche RS-485 Settings (RS-485-Einstellungen), um die RS-485-Parameter anzuzeigen. Abbildung 5-2 PTZ – Allgemein Wählen Sie die Kamera für die PTZ-Einstellungen aus der Dropdown-Liste Camera (Kamera) aus. © Vanderbilt 2017...

  • Seite 52: Einstellen Der Ptz-Voreinstellungen, Touren Und Muster

    Wiederholen Sie die Schritte 2–3, um weitere Voreinstellungen zu speichern. Sie können auf die Schaltfläche Clear (Löschen) klicken, um die Positionsinformationen der Voreinstellung zu löschen. Oder klicken Sie auf die Schaltfläche Clear All (Alle löschen), um die Positionsinformationen aller © Vanderbilt 2017...

  • Seite 53: Aufrufen Von Voreinstellungen

    übergeht. Die Schlüsselpunkte werden in den Voreinstellungen festgelegt. Weitere Informationen zur Festlegung der Voreinstellungen finden Sie in Abschnitt 5.2.1 Anpassen der Voreinstellungen. Schritte: Öffnen Sie den Bildschirm PTZ Control (PTZ-Steuerung). Menu (Menü) > Camera (Kamera) > PTZ © Vanderbilt 2017...
  • Seite 54 Klicken Sie auf OK, um den Schlüsselpunkt in der Tour zu speichern. Sie können alle Schlüsselpunkte löschen, indem Sie für die ausgewählte Tour auf die Schaltfläche Clear (Löschen) klicken. Oder klicken Sie auf die Schaltfläche Clear All (Alle löschen), um alle Punkte aller Touren zu löschen. © Vanderbilt 2017...

  • Seite 55: Aufrufen Von Touren

    Wählen Sie eine Tour aus der Dropdown-Liste aus, und klicken Sie auf die Schaltfläche Call Patrol (Tour aufrufen), um die Tour aufzurufen. Sie können auf die Schaltfläche Stop Patrol (Tour stoppen) klicken, um den Vorgang zu stoppen. © Vanderbilt 2017...

  • Seite 56: Anpassen Von Mustern

    Um das PTZ-Steuerfeld anzuzeigen, klicken Sie in der rechten unteren Ecke des Bildschirms der PTZ- Einstellungen auf die Schaltfläche PTZ, oder drücken Sie die PTZ-Taste auf der Gerätevorderseite, oder klicken Sie auf das Symbol „PTZ-Steuerung“ in der Werkzeugleiste für Schnelleinstellungen, oder wählen Sie die Option PTZ aus dem Kontextmenü aus. © Vanderbilt 2017...

  • Seite 57: Anpassen Des Linearen Abtasthaltepunktes

    Verwenden Sie die Richtungsschaltfläche, um die Kamera in die Position zu manövrieren, an der Sie den Haltepunkt festlegen möchten. Klicken Sie auf die Schaltfläche Left Limit (Haltepunkt links) oder Right Limit (Haltepunkt rechts), um die Position mit dem entsprechenden Haltepunkt zu verknüpfen. © Vanderbilt 2017...

  • Seite 58: Aufrufen Der Linearen Abtastung

    180° sein. Aufrufen der linearen Abtastung 5.2.8 Stellen Sie vor Verwendung dieser Funktion sicher, dass die verbundene Kamera die lineare Abtastung unterstützt und das Vanderbilt-Protokoll nutzt. Zweck: Gehen Sie wie folgt vor, um die lineare Abtastung im vordefinierten Abtastbereich aufzurufen. Schritte: Klicken Sie in der rechten unteren Ecke des Bildschirms der PTZ-Einstellungen auf die Schaltfläche PTZ...

  • Seite 59: Ptz-Steuerfeld

    OPTION 1: Klicken Sie im PTZ-Einstellungsbildschirm in der rechten unteren Ecke neben der Schaltfläche Back (Zurück) auf die Schaltfläche PTZ. OPTION 2: Drücken Sie im Live-Anzeige-Modus die Taste PTZ Control (PTZ-Steuerung) auf der Gerätevorderseite oder auf der © Vanderbilt 2017...
  • Seite 60 Zoom-, Fokus-, Schaltfläche für Blende+ Blende- automatischen Zyklus Geschwindigkeit der PTZ- Licht ein/aus Wischer ein/aus Bewegung 3D-Zoom Bildzentrierung Menü Wechsel zum Wechsel zum Wechsel zum PTZ- Steuerbildschirm Bildschirm für Steuerungsbildschi für Ein-Tasten- allgemeine Bedienung Einstellungen Schließen Fenster minimieren © Vanderbilt 2017...

  • Seite 61: Aufnahmeeinstellungen

    Informationen finden Sie im Abschnitt 6.9 Konfigurieren einer Festplattengruppe für Aufnahmen. Abbildung 6-2 Festplatte – Erweitert Schritte: Öffnen Sie den Bildschirm Record Settings (Aufnahmeeinstellungen), um die Aufnahmeparameter zu konfigurieren: Menu (Menü) > Record (Aufnahme) > Parameters (Parameter) © Vanderbilt 2017...
  • Seite 62 Stream Type (Stream-Typ): Festlegen des Stream-Typs auf Video oder Video/Audio  Resolution (Auflösung): Festlegen der Aufzeichnungsauflösung  Bei der Eventys AX DVR-Serie unterstützt der standardmäßige TVI/CVBS-Signaleingangstyp auch die automatische Erkennung eines 3MP-Signals.  Wenn die konfigurierte Kodierungsauflösung mit der Auflösung der Frontend-Kamera in Konflikt steht, werden die Kodierungsparameter automatisch angepasst, um der Frontend- Kamera zu entsprechen.
  • Seite 63  Frame Rate (Bildrate): Festlegen der Bildrate für die Aufnahme. Wenn bei der Eventys AX DVR-Serie ein 3MP-Signaleingang verbunden ist, darf die Bildrate von Haupt- und Sub-Stream 15 fps nicht übersteigen.  Max. Bitrate Mode (Max. Bitratenmodus) Festlegen des Modus auf General (Allgemein) oder Custom (Benutzerdefiniert).
  • Seite 64 Sie können die gleichen Einstellungen in die Kamera mit dem gleichen Signal kopieren, d. h. die Kanäle 1 bis 3 verbinden sich mit den TVI-Kameras und Kanal 4 verbindet sich mit einer analogen Kamera. Folglich können Sie die Einstellungen von Kanal 1 nur in Kanal 2 und 3 kopieren. Abbildung 6-5 Kopieren der Kameraeinstellungen © Vanderbilt 2017...
  • Seite 65 Wenn der 3MP-Signaleingang verbunden ist, unterstützt die Auflösung des Sub-Stream kein QVGA/QCIF. Unter dieser Bedingung wird automatisch CIF eingestellt. Wenn bei der Eventys AX DVR-Serie ein 3MP-Signaleingang verbunden ist, darf die Bildrate des Sub- Streams 15 fps nicht übersteigen. © Vanderbilt 2017...

  • Seite 66: Konfigurieren Des Aufnahmezeitplans

    Wählen Sie die zu konfigurierende Kamera aus. Markieren Sie anschließend das Kontrollkästchen Enable Schedule (Zeitplan aktivieren). Klicken Sie auf die Schaltfläche Edit (Bearbeiten) oder auf das farbige Symbol unter der Bearbeitungsschaltfläche, und zeichnen Sie die Zeitplanlinie auf dem Steuerfeld. © Vanderbilt 2017...
  • Seite 67 Tage zu kopieren. Klicken Sie auf dem Bildschirm Record Schedule (Aufnahmezeitplan) auf Apply (Übernehmen), um die Einstellungen zu speichern. Zeichnen des Zeitplans: Klicken Sie auf die farbigen Symbole, um den Zeitplantyp auf „Kontinuierlich“ oder „Ereignis“ einzustellen. © Vanderbilt 2017...
  • Seite 68 (Optional) Wenn die Einstellungen ebenfalls für andere Kanäle verwendet werden können, klicken Sie auf Copy (Kopieren) und wählen Sie den Kanal aus, in den Sie kopieren möchten. Klicken Sie auf Apply (Übernehmen), um die Einstellungen zu speichern. © Vanderbilt 2017...

  • Seite 69: Konfigurieren Der Aufzeichnung Durch Bewegungserkennung

    Ziehen Sie den Bereich für die Bewegungserkennung mit der Maus auf. Wenn Sie die Bewegungserkennung für den gesamten, durch die Kamera aufgezeichneten Bereich einstellen möchten, klicken Sie auf Full Screen (Vollbild). Klicken Sie zum Löschen des Bewegungserkennungsbereichs auf Clear (Löschen). Abbildung 6-12 Bewegungserkennung – Maske © Vanderbilt 2017...

  • Seite 70: Konfigurieren Einer Durch Einen Alarm Ausgelösten Aufnahme

    Gehen Sie wie folgt vor, um eine durch einen Alarm ausgelöste Aufnahme zu konfigurieren. Schritte: Öffnen Sie den Einstellungsbildschirm Alarm. Menu (Menü) > Configuration (Konfiguration) > Alarm Abbildung 6-14 Alarmeinstellungen Klicken Sie auf die Registerkarte Alarm Input (Alarmeingang), und stellen Sie die Alarmparameter ein. Abbildung 6-15 Alarmeinstellungen – Alarmeingang © Vanderbilt 2017...

  • Seite 71: Konfigurieren Der Ereignisaufzeichnung

    (Aufnahmezeitplan). Detaillierte Informationen zur Zeitplankonfiguration finden Sie im Abschnitt 6.2 Konfigurieren des Aufnahmezeitplans. Konfigurieren der Ereignisaufzeichnung Zweck: Die durch ein Ereignis ausgelöste Aufzeichnung kann im Menü konfiguriert werden. Zu Ereignissen gehören Bewegungserkennung, Alarme und VCA-Ereignisse (Gesichtserkennung/-erfassung, Übertretungserkennung, Einbruchserkennung, Eintrittserkennung, Austrittserkennung, Verweilerkennung, Versammlungserkennung, © Vanderbilt 2017...
  • Seite 72 Erkennung von schnellen Bewegungen, Parkerkennung, Erkennung von unbeaufsichtigtem Gepäck, Erkennung von entfernten Objekten, Erkennung von Audioverlustausnahmen, Erkennung von plötzlichen Tonveränderungen und Unschärfeerkennung). Der Eventys AX DVR unterstützt 2-Kanal-VCA (Übertretungserkennung, Einbruchserkennung und Erkennung plötzlicher Szenenwechsel). Kanäle mit Audio unterstützen die Erkennung von Audioausnahmen. Schritte: Öffnen Sie den Einstellungsbildschirm VCA, und wählen Sie eine Kamera für die VCA-Einstellungen aus.

  • Seite 73: Konfigurieren Der Manuellen Aufnahme

    Oder klicken Sie auf das Statussymbol von Analog, um die manuelle Aufzeichnung aller Kanäle zu deaktivieren. Das grüne Symbol bedeutet, dass der Kanal für den Aufnahmezeitplan konfiguriert ist. Nach dem Neustart des Systems werden alle aktivierten manuellen Aufzeichnungen abgebrochen. © Vanderbilt 2017...

  • Seite 74: Konfigurieren Der Feiertagsaufzeichnung

    Stellen Sie das Start- und Enddatum ein. Klicken Sie auf Apply (Übernehmen), um die Einstellungen zu speichern. Klicken Sie auf OK, um den Bildschirm Edit (Bearbeiten) zu schließen. Öffnen Sie den Einstellungsbildschirm Record Schedule (Aufnahmezeitplan), um den Aufnahmezeitplan für © Vanderbilt 2017...

  • Seite 75: Konfigurieren Der Redundanten Aufnahme

    Sie die Festplatteneigenschaft auf Redundanz einstellen können. Weitere Informationen finden Sie im Abschnitt 13.3 Verwaltung von Festplattengruppen. Es sollte mindestens eine weitere Festplatte angeschlossen sein, die im Lese-/Schreibstatus (R/W) ist. Schritte: Öffnen Sie den Bildschirm HDD Information (Festplatteninformationen). Menu (Menü) > HDD (Festplatte) © Vanderbilt 2017...
  • Seite 76 Sie im Abschnitt 13.3.2 Festplatteneigenschaften konfigurieren. Es sollte mindestens eine weitere Festplatte angeschlossen sein, die im Lese-/Schreibstatus (R/W) ist. Rufen Sie den Bildschirm Record Setting (Aufnahmeeinstellungen) auf. Menu (Menü) > Record (Aufnahme) > Parameters (Parameter) Wählen Sie Record (Aufnahme) aus. © Vanderbilt 2017...

  • Seite 77: Konfigurieren Einer Festplattengruppe Für Aufnahmen

    Wählen Sie eine Gruppennummer für die Festplattengruppe aus. Klicken Sie auf Apply (Übernehmen), um die Einstellungen zu speichern. Klicken Sie auf OK, um zum übergeordneten Menü zurückzukehren. Wiederholen Sie die obigen Schritte, um weitere Festplattengruppen zu konfigurieren. © Vanderbilt 2017...

  • Seite 78: Dateischutz

    Sie können die Aufnahmedateien sperren oder die Festplatte auf Read-only (Schreibgeschützt) einstellen, um die Aufnahmedateien vor Überschreiben zu schützen. Schützen einer Datei durch Sperren der Aufnahmedateien 6.10.1 Schritte: Öffnen Sie den Bildschirm Export Settings (Einstellungen exportieren). Menu (Menü) > Export (Exportieren) © Vanderbilt 2017...
  • Seite 79 Dies bedeutet, dass die Datei gesperrt ist. Die Aufnahmedateien, für die die Aufzeichnung noch nicht abgeschlossen ist, können nicht gesperrt werden. Klicken Sie auf , um es in zu ändern und so die Datei freizugeben, damit sie ungeschützt ist. © Vanderbilt 2017...

  • Seite 80: Schützen Einer Datei Durch Einstellen Der Festplatteneigenschaft Auf „Read-Only" (Schreibgeschützt)

    Dateien aufzeichnen. Nur der Live-Anzeige-Modus ist verfügbar.  Wenn Sie die Festplatte auf Read-only (Schreibgeschützt) einstellen, während der DVR Dateien speichert, wird die Datei auf der nächsten beschreibbaren Festplatte gespeichert. Ist nur eine Festplatte vorhanden, wird die Aufzeichnung gestoppt. © Vanderbilt 2017...

  • Seite 81: Konfigurieren Von 1080P Lite

    Sie auf Apply (Übernehmen). Die folgende Meldung wird angezeigt: Abbildung 6-33 Attention (Achtung) Klicken Sie auf Yes (Ja), um das Gerät neu zu starten und so die neuen Einstellungen zu aktivieren. Oder klicken Sie auf No (Nein), um die alten Einstellungen wiederherzustellen. © Vanderbilt 2017...

  • Seite 82: Wiedergabe

    Wählen Sie einen Kanal im Live-Anzeige-Modus aus, und klicken Sie in der Werkzeugleiste für Schnelleinstellungen auf die Schaltfläche Im Sofortwiedergabemodus werden nur Aufnahmedateien wiedergegeben, die während der letzten fünf Minuten auf diesem Kanal aufgezeichnet wurden. Abbildung 7-1 Bildschirm „Instant Playback“ (Sofortwiedergabe) © Vanderbilt 2017...

  • Seite 83: Wiedergabe Nach Normaler Suche

    Geben Sie Videodateien wieder, die in einem bestimmten Zeitraum aufgezeichnet wurden. Gleichzeitige Wiedergabe mehrerer Kanäle und Kanalwechsel werden unterstützt. Schritte: Öffnen Sie den Wiedergabebildschirm. Menu (Menü) > Playback (Wiedergabe) Markieren Sie die Kontrollkästchen der Kanäle in der Kanalliste und doppelklicken Sie dann auf das gewünschte Datum im Kalender. © Vanderbilt 2017...
  • Seite 84 Anderenfalls wird er als angezeigt. Wiedergabebildschirm 7.1.2.3 Mithilfe der Werkzeugleiste im unteren Bereich des Wiedergabebildschirms können Sie die Wiedergabe steuern. Abbildung 7-4 Wiedergabebildschirm Markieren Sie die Kontrollkästchen, um gleichzeitig mehrere Kanäle wiederzugeben. Abbildung 7-5 Werkzeugleiste für Wiedergabe © Vanderbilt 2017...

  • Seite 85: Wiedergabe Nach Ereignissuche

    Menu (Menü) > Playback (Wiedergabe) Klicken Sie auf , und wählen Sie aus, um den Bildschirm Event Playback (Ereigniswiedergabe) zu öffnen. Wählen Sie Alarmeingang, Bewegung oder VCA als Ereignistyp aus, und geben Sie die Start- und Endzeit für die Suche an. © Vanderbilt 2017...
  • Seite 86 Abbildung 7-7 Kanalauswahl für synchrone Wiedergabe Im Bildschirm Event Playback (Ereigniswiedergabe) können Sie aus der Dropdown-Liste für die Wiedergabe den Haupt-Stream oder Sub-Stream auswählen. Die Wiedergabe wird mithilfe der Werkzeugleiste im unteren Bereich des Bildschirms Playback (Wiedergabe) gesteuert. © Vanderbilt 2017...

  • Seite 87: Wiedergabe Nach Video-Tag

    Öffnen Sie den Bildschirm Playback (Wiedergabe). Menu (Menü) > Playback (Wiedergabe) Suchen Sie nach den Aufnahmedateien und geben Sie sie wieder. Weitere Informationen zum Suchen und Wiedergeben der Aufnahmedateien finden Sie im Abschnitt 8.1 Sicherung von Aufnahmedateien. © Vanderbilt 2017...

  • Seite 88: Tag-Verwaltung

    Einer Videodatei können max. 64 Tags hinzugefügt werden. Tag-Verwaltung 7.1.4.1 Klicken Sie auf die Schaltfläche , um den Bildschirm File Management (Dateiverwaltung) zu öffnen. Klicken Sie dort auf Tag, um die Tags zu verwalten. Sie können Tags überprüfen, bearbeiten und löschen. © Vanderbilt 2017...
  • Seite 89 Sie können auf die Schaltfläche Back (Zurück) klicken, um zum Suchbildschirm zurückzukehren.  Vor- und Nachwiedergabe können konfiguriert werden.  Sie können auf die Schaltflächen oder klicken, um das vorhegehende oder nachfolgende Tag auszuwählen. Eine Beschreibung der Schaltflächen in der Werkzeugleiste finden Sie in der Tabelle 7-1. © Vanderbilt 2017...

  • Seite 90: Wiedergabe Nach Intelligenter Suche

    Scharfschaltungszeitplans und der Verknüpfungsmethoden. Weitere Anweisungen finden Sie im Benutzerhandbuch der intelligenten IP-Kamera. Schritte: Öffnen Sie den Bildschirm Playback (Wiedergabe). Menu (Menü) > Playback (Wiedergabe) Wählen Sie den Eintrag Smart (Intelligent) aus der Dropdown-Liste oben links aus. Wählen Sie aus der Liste eine Kamera aus. © Vanderbilt 2017...
  • Seite 91  Übertretungserkennung: Wählen Sie die Schaltfläche , und klicken Sie auf das Bild, um den Start- und Endpunkt der Linie anzugeben.  Einbruchserkennung: Klicken Sie auf die Schaltfläche , und geben Sie 4 Punkte an, um einen © Vanderbilt 2017...
  • Seite 92 Videodateien nach eingestellten Zielcharakterisierungen zu filtern. Dazu gehören Geschlecht und Alter der Person und ob sie eine Brille trägt. Abbildung 7-16 Einstellen des Ergebnisfilters Die Funktion „Result Filter“ (Ergebnisfilter) wird nur von der IP-Kamera unterstützt. © Vanderbilt 2017...

  • Seite 93: Wiedergabe Nach Systemprotokollen

    Stellen Sie die Suchzeit und den Suchtyp ein, und klicken Sie auf die Schaltfläche Search (Suchen). Abbildung 7-18 Ergebnis der Systemprotokollsuche Wählen Sie ein Protokoll mit Aufnahmedatei aus, und klicken Sie auf die Schaltfläche , um den Bildschirm Playback (Wiedergabe) zu öffnen. © Vanderbilt 2017...
  • Seite 94 Wenn für den Protokollzeitpunkt keine Aufnahmedatei vorhanden ist, wird die Meldung „No result found“ (Kein Ergebnis gefunden) angezeigt. Wiedergabeverwaltung: Die Wiedergabe kann mithilfe der Werkzeugleiste im unteren Bereich des Wiedergabe-Bildschirms gesteuert werden. Abbildung 7-19 Bildschirm zur Wiedergabe nach Protokoll © Vanderbilt 2017...

  • Seite 95: Wiedergabe Nach Teil-Zeitabschnitten

    Segmente aufgeteilt werden. Beispiel: Wenn Videodateien für den Zeitraum von 16:00 bis 22:00 Uhr vorhanden sind, und der Anzeigemodus mit 6 Bildschirmen ausgewählt ist, können die Videodateien eine Stunde lang gleichzeitig auf jedem Bildschirm wiedergegeben werden. © Vanderbilt 2017...

  • Seite 96: Wiedergabe Einer Externen Datei

    Die Dateien werden in der rechten Liste aufgeführt. Sie können auf die Schaltfläche klicken, um die Dateiliste zu aktualisieren. Klicken Sie auf die Schaltfläche , um die Datei wiederzugeben. Abbildung 7-21 Bildschirm zur Wiedergabe von externen Dateien © Vanderbilt 2017...

  • Seite 97: Zusatzfunktionen Für Die Wiedergabe

    Verwenden Sie die Maus, um ein rotes Rechteck zu zeichnen. Daraufhin wird das Bild innerhalb des Rechtecks bis zu 16fach vergrößert. Abbildung 7-22 Zeichnen des Bereichs für den Digitalzoom Klicken Sie mit der rechten Maustaste auf das Bild, um den Digitalzoom-Bildschirm zu schließen. © Vanderbilt 2017...

  • Seite 98: Rückwärtswiedergabe Auf Mehreren Kanälen

    Wählen Sie mehrere Kanäle aus, indem Sie das betreffende Kontrollkästchen markieren, und klicken Sie auf ein Datum im Kalender. Abbildung 7-23 Bildschirm für gleichzeitige Wiedergabe auf 4 Kanälen Klicken Sie auf , um die Aufnahmedateien rückwärts wiederzugeben. © Vanderbilt 2017...

  • Seite 99: Sicherung

    Abbildung 8-1 Ergebnis einer normalen Backup-Videosuche Die gefundenen Videodateien werden im Anzeigemodus Chart (Tabelle) oder List (Liste) angezeigt. Klicken Sie auf , um die gewünschte Aufnahmedatei wiederzugeben. Markieren Sie die Kontrollkästchen vor den Videodateien, die Sie sichern möchten. © Vanderbilt 2017...
  • Seite 100 Wählen Sie das Sicherungsformat aus: MP4 oder AVI. Klicken Sie auf die Export-Schaltfläche, um die Sicherung zu starten. Wählen Sie im angezeigten Benachrichtigungsfeld aus, dass die Videodateien oder der Player auf das Datensicherungsgerät exportiert werden. Klicken Sie zur Bestätigung auf OK. © Vanderbilt 2017...

  • Seite 101: Sicherung Mit Event Search (Ereignissuche)

    Schreibgerät). Das System unterstützt die Funktionen Quick Backup (schnelle Sicherung) und Normal Backup (normale Sicherung). Schritte: Rufen Sie den Export-Bildschirm auf. Menu (Menü) > Export > Event (Ereignis) Wählen Sie die Kameras für die Suche aus. Wählen Sie die Ereignisart Alarmeingang, Bewegungsmeldung oder VCA aus. © Vanderbilt 2017...

  • Seite 102: Sicherung Von Videoclips

    Exportieren Sie die Videodateien. Weitere Informationen finden Sie unter 8.1.1 Sicherung nach normaler Videosuche. Sicherung von Videoclips 8.1.3 Zweck: Sie können Videoclips auswählen und direkt während der Wiedergabe auf USB-Geräte (USB-Flash-Laufwerk, USB- HDD, USB-Schreibgerät) übertragen. Schritte: Rufen Sie den Bildschirm Playback (Wiedergabe) auf. © Vanderbilt 2017...

  • Seite 103: Verwaltung Von Sicherungsgeräten

    Verwaltung von Speichergeräten a) Klicken Sie auf New Folder (Neuer Ordner), wenn Sie auf dem Sicherungsgerät einen neuen Ordner anlegen möchten. b) Wählen Sie eine Aufnahmedatei oder einen Ordner auf dem Sicherungsgerät aus und klicken Sie auf © Vanderbilt 2017...
  • Seite 104 Klicken Sie auf Format (Formatieren), um das Sicherungsgerät zu formatieren. Wenn das eingeschobene Sicherungsgerät nicht erkannt wird: Klicken Sie auf Refresh (Aktualisieren). Schließen Sie das Gerät erneut an. Überprüfen Sie dessen Kompatibilität mit dem DVR. © Vanderbilt 2017...

  • Seite 105: Alarm Settings (Alarmeinstellungen)

    , um Alarmreaktionsmaßnahmen festzulegen. Abbildung 9-2 Erkennungsbereich und Empfindlichkeit festlegen Klicken Sie auf die Registerkarte Trigger Channel (Auslösekanal) und wählen Sie einen oder mehrere Kanäle aus, bei denen im Alarmfall die Aufzeichnung gestartet oder zur Vollbildüberwachung gewechselt wird. © Vanderbilt 2017...
  • Seite 106 Klicken Sie auf OK, um die Einstellungen für die Bewegungserkennung bei diesem Kanal abzuschließen. Wenn Sie die Bewegungserkennung für einen anderen Kanal einstellen möchten, wiederholen Sie die oben beschriebenen Schritte oder kopieren Sie die oben vorgenommenen Einstellungen. Die Konfiguration „Trigger Channel“ (Auslösekanal) darf nicht kopiert werden. © Vanderbilt 2017...

  • Seite 107: Konfigurieren Von Sensoralarmen

    Alarmeingang ausgelöst wird. c) Wählen Sie die Registerkarte Arming Schedule (Scharfschaltungszeitplan) aus, um den Zeitplan für die Scharfschaltung des Kanals einzurichten. d) Wählen Sie einen Wochentag aus. Für jeden Tag können Sie acht Zeiträume festlegen. © Vanderbilt 2017...
  • Seite 108 Legen Sie die Parameter für die PTZ-Verknüpfung fest und klicken Sie auf OK, um die Einstellungen für den Alarmeingang abzuschließen. Prüfen Sie, ob die PTZ-Kamera oder der Speed Dome die PTZ-Verknüpfung unterstützt. Ein Alarmeingang kann Voreinstellungen, Touren oder Muster auf mehr als einem Kanal auslösen. Voreinstellungen, Touren und Muster sind jedoch exklusiv. © Vanderbilt 2017...

  • Seite 109: Videoverlusterkennung

    Erkennen von Videoverlust bei einem Kanal und Einleiten entsprechender Reaktionsmaßnahmen. Schritte: Rufen Sie den Menüpunkt Video Loss (Videoverlust) in der Kameraverwaltung auf und wählen Sie den zu überwachenden Kanal. Menu (Menü) > Camera (Kamera) > Video Loss (Videoverlust) © Vanderbilt 2017...
  • Seite 110 Klicken Sie auf OK, um die Einstellungen für Videoverlust bei diesem Kanal abzuschließen. Wiederholen Sie die oben beschriebenen Schritte, um die Einstellung für andere Kanäle abzuschließen, oder klicken Sie auf Copy, um die oben aufgeführten Einstellungen dorthin zu kopieren. © Vanderbilt 2017...

  • Seite 111: Videomanipulationserkennung

    Scharfschaltungszeitplan und die Alarmreaktionsmaßnahmen für den Kanal fest. Klicken Sie auf die Registerkarte Arming Schedule (Scharfschaltungszeitplan), um den Scharfschaltungszeitplan für die Reaktionsmaßnahme einzurichten. Wählen Sie einen Wochentag aus. Für jeden Tag können Sie acht Zeiträume festlegen. Zeiträume dürfen sich weder wiederholen noch überlappen. © Vanderbilt 2017...

  • Seite 112: Einstellung Für Die Ganztags-Diagnose Der Videoqualität

    Rufen Sie den Menüpunkt Video Quality Diagnostics Settings (Einstellungen zur Diagnose der Videoqualität) in der Kameraverwaltung auf und wählen Sie einen Kanal aus, auf dem Sie Videomanipulation erkennen möchten. Menu (Menü) > Camera (Kamera) > Video Quality Diagnostics (Diagnose der Videoqualität) © Vanderbilt 2017...
  • Seite 113 Klicken Sie auf die Registerkarte Arming Schedule (Scharfschaltungszeitplan), um den Scharfschaltungszeitplan für die Reaktionsmaßnahme einzurichten. Wählen Sie einen Wochentag aus. Für jeden Tag können Sie acht Zeiträume festlegen. Die Zeiträume dürfen sich nicht wiederholen oder überlappen. © Vanderbilt 2017...
  • Seite 114 Klicken Sie auf OK, um die Einstellungen zur Diagnose der Videoqualität bei diesem Kanal abzuschließen. Klicken Sie auf Apply (Anwenden), um die Einstellung zu speichern und zu aktivieren. (Optional) können Sie die gleichen Einstellungen auf andere Kameras kopieren. Klicken Sie dazu auf Copy (Kopieren). © Vanderbilt 2017...

  • Seite 115: Handhabung Von Ausnahmen

    Abbildung 9-16 Einstellungen für Ausnahmen Markieren Sie das Kontrollkästchen Enable Event Hint (Ereignistipp aktivieren), um bei Eintreten einer Ausnahme das Ereignis-/Ausnahmesymbol anzuzeigen. Klicken Sie anschließend auf das Symbol um den Bildschirm für die Anzeige ausführlicher Ereignistipps aufzurufen. © Vanderbilt 2017...
  • Seite 116 Abbildung 9-17 Einstellungen für Ereignistipps Klicken Sie auf das Symbol auf dem Live-Anzeige-Bildschirm. Dort werden ausführliche Informationen über das Ausnahmeereignis angezeigt. Klicken Sie auf Set (Einstellen). Anschließend können Sie den ausführlichen Ereignistipp auswählen, der angezeigt werden soll. Abbildung 9-18 Ausführliches Ereignis © Vanderbilt 2017...

  • Seite 117: Konfigurieren Von Alarmreaktionsmaßnahmen

    Alarmausgang aktivieren: Im Alarmfall wird ein Alarmausgang ausgelöst. Schritte: Rufen den Menüpunkt Alarm Output (Alarmausgang) auf. Menu (Menü) > Configuration (Konfiguration) > Alarm Output (Alarmausgang) Wählen Sie einen Alarmausgang aus. Geben Sie zusätzlich einen Namen für den Alarm und die Verweilzeit ein. © Vanderbilt 2017...
  • Seite 118 Ebenso können Sie mit der Schaltfläche Copy (kopieren) einen Scharfschaltungszeitplan für andere Tage übernehmen. Klicken Sie auf OK, um die Einstellung des Scharfschaltungszeitplans eines Alarmausgangs abzuschließen. Klicken Sie auf Apply (Anwenden), um die Einstellungen zu speichern. © Vanderbilt 2017...

  • Seite 119: Vca-Alarm

    VCA-Erkennung im Menüpunkt für die Kameraeinstellung zunächst aktiviert und konfiguriert. Alle weiteren VCA- Erkennungsfunktionen müssen von der angeschlossenen IP-Kamera unterstützt werden. Eventys AX DVR unterstützt 2-Kanal VCA (Übertretungserkennung, Einbrucherkennung und Erkennung plötzlicher Szenenwechsel). Kanäle mit Audio unterstützen die Erkennung von Audioausnahmen.

  • Seite 120: Vehicle Detection (Fahrzeugerkennung)

    Markieren Sie das Kontrollkästchen Save VCA Picture (VCA-Bild speichern), um die mit der VCA- Erkennung erfassten Bilder zu speichern. Stellen Sie die VCA-Erkennungsart auf Vehicle Detection (Fahrzeugerkennung) ein. Markieren Sie das Kontrollkästchen Enable (Aktivieren), um diese Funktion zu aktivieren. Abbildung 10-3 Fahrzeugerkennung einrichten © Vanderbilt 2017...

  • Seite 121: Übertretungserkennung

    , um den Auslösekanal, den Scharfschaltungszeitplan und die Verknüpfungsaktionen bei einem Übertretungsalarm zu konfigurieren. Klicken Sie auf die Schaltfläche Rule Settings (Regeleinstellungen), um die Regeln für die Übertretungserkennung einzustellen. a) Wählen Sie die Richtung aus: A<->B, A->B oder B->A. © Vanderbilt 2017...
  • Seite 122 Klicken Sie auf können Sie eine vorhandene virtuelle Linie löschen und neu zeichnen. Bis zu vier Regeln können konfiguriert werden. Abbildung 10-6 Linie für die Übertretungserkennung zeichnen Klicken Sie auf Apply (Anwenden), um die Einstellungen zu aktivieren. © Vanderbilt 2017...

  • Seite 123: Einbruchserkennung

    Prozentsatz: Bereich [1-100]. Der Prozentsatz legt fest, wie groß der Anteil des Objekts sein muss, der sich im Erkennungsbereich befindet, um einen Alarm auszulösen. Ist der Prozentsatz zum Beispiel auf 50 % eingestellt, wird der Alarm ausgelöst, wenn das Objekt in den Bereich eintritt und die Hälfte des Gesamtbereichs einnimmt. © Vanderbilt 2017...
  • Seite 124 Es können bis zu vier Regeln konfiguriert werden. Abbildung 10-8 Einen Bereich für die Einbruchserkennung zeichnen Klicken Sie auf Apply (Übernehmen), um die Einstellungen zu speichern. Die Erkennung plötzlicher Szenenwechsel und die Übertretungserkennung können auf demselben Kanal nicht gleichzeitig aktiviert werden. © Vanderbilt 2017...

  • Seite 125: Region Entrance Detection (Eintrittserkennung)

    Sie im Vorschaufenster ein Viereck. Legen Sie dazu die Eckpunkte des Erkennungsbereichs fest und schließen Sie die Zeichnung mit einem Rechtsklick ab. Es kann nur ein Bereich konfiguriert werden. können Sie eine vorhandene virtuelle Linie löschen und neu zeichnen. © Vanderbilt 2017...

  • Seite 126: Region Exiting Detection (Austrittserkennung)

    Es können bis zu vier Regeln konfiguriert werden. Loitering Detection (Erkennung von Herumlungern) 10.7 Zweck: Bei der Erkennung von Herumlungern werden Personen, Fahrzeuge oder sonstige Objekte erkannt, die für eine bestimmte Zeit in einem vorab festgelegten virtuellen Bereich verweilen. Für diesen Fall können bestimmte © Vanderbilt 2017...

  • Seite 127: People Gathering Detection (Erkennung Von Menschenansammlungen)

    Unter Sensitivity (Empfindlichkeit) im Bereich Rule Settings (Regeleinstellungen) wird die Bewegungsgeschwindigkeit des Objekts eingestellt, die einen Alarm auslösen kann. Je höher der Wert ist, umso leichter kann Objekt, das sich bewegt, einen Alarm auslösen.  Es können bis zu vier Regeln konfiguriert werden. © Vanderbilt 2017...

  • Seite 128: Parking Detection (Parkerkennung)

    Es können bis zu vier Regeln konfiguriert werden. Object Removal Detection (Erkennung von entfernten Objekten) 10.12 Zweck: Die Funktion zur Erkennung von entfernten Objekten erkennt, wenn Objekte wie etwa ausgestellte Exponate aus einem vorab festgelegten Bereich entnommen werden. © Vanderbilt 2017...

  • Seite 129: Audio Exception Detection (Erkennung Von Audioausnahmen)

    Stellen Sie die VCA-Erkennungsart auf Audio Exception Detection (Erkennung von Audioausnahmen) ein. Klicken Sie auf , um den Auslösekanal, den Scharfschaltungszeitplan und die Verknüpfungsaktionen bei Erkennung von Audioausnahmen zu konfigurieren. Klicken Sie auf Rule Settings (Regeleinstellungen), um die Regeln für die Audioausnahme einzustellen. © Vanderbilt 2017...

  • Seite 130: Defocus Detection (Defokussierungserkennung)

    Folgen Sie den Bedienschritten in Abschnitt 10.1 Gesichtserkennung, um die Defokussierungserkennung zu konfigurieren.  Die Empfindlichkeit unter Regeleinstellungen umfasst den Bereich von 1 bis 100. Je höher der Wert ist, umso leichter kann eine Defokussierung einen Alarm auslösen. © Vanderbilt 2017...

  • Seite 131: Pir-Alarm

    , um den Auslösekanal, den Scharfschaltungszeitplan und die Verknüpfungsaktionen bei Klicken Sie auf einem PIR-Alarm zu konfigurieren. Klicken Sie auf Rule Settings (Regeleinstellungen), um die Regeln einzustellen. Folgen Sie dazu den Bedienschritten in Abschnitt 10.1 Gesichtserkennung. Klicken Sie auf Apply (Anwenden), um die Einstellungen zu aktivieren. © Vanderbilt 2017...

  • Seite 132: Vca-Suche

    Laden Sie die Bilder von Ihrem lokalen Speichergerät hoch, um sie mit den Bildern der erkannten Gesichter abzugleichen. Legen Sie den Ähnlichkeitswert zwischen den Quellbildern und den aufgenommenen Bildern fest. Klicken Sie auf Search (Suchen), um die Suche zu starten. Die gefundenen Gesichtserkennungsbilder werden in einer Liste oder Tabelle angezeigt. © Vanderbilt 2017...
  • Seite 133 Speichergerät an das Gerät an und klicken auf Export All (Alle exportieren), um das Export-Menü aufzurufen. Klicken Sie auf Export, um alle Gesichtsbilder auf das Speichergerät zu exportieren. Weitere Informationen zur Bearbeitung der exportierten Dateien finden Sie in Abschnitt Kapitel 8 Sicherung Abbildung 11-3 Dateien exportieren © Vanderbilt 2017...

  • Seite 134: Verhaltenssuche

    Einbruchserkennung, Erkennung von unbeaufsichtigtem Gepäck, Erkennung von entfernten Objekten, Eintrittserkennung, Austrittserkennung, Parkerkennung, Erkennung von Herumlungern, Erkennung von Menschenansammlungen, Erkennung von schnellen Bewegungen. Klicken Sie auf Search (Suchen), um die Suche zu starten. Die gefundenen Bilder werden in einer Liste oder Tabelle angezeigt. © Vanderbilt 2017...

  • Seite 135: Kennzeichensuche

    Rufen Sie den Menüpunkt Plate Search (Kennzeichensuche) auf. Menu (Menü) > VCA Search (VCA-Suche) > Plate Search (Kennzeichensuche) Wählen Sie die Kamera(s) für die Kennzeichensuche aus. Geben Sie die Startzeit und Endzeit für die Suche nach übereinstimmenden Autokennzeichen ein. © Vanderbilt 2017...
  • Seite 136 Geben Sie das Autokennzeichen im Suchfeld ein. Klicken Sie auf Search (Suchen), um die Suche zu starten. Die gefundenen Bilder werden in einer Liste oder Tabelle angezeigt. Weitere Informationen zur Bearbeitung der Suchergebnisse finden Sie in Abschnitt 11.1 Gesichtssuche © Vanderbilt 2017...

  • Seite 137: Personenzählung

    Wählen Sie die Berichtsart für den Tagesbericht, Wochenbericht, Monatsbericht oder Jahresbericht aus. Stellen Sie die Statistikzeit ein. Klicken Sie auf Counting (Zählung), um die Statistik für die Personenzählung zu starten. Abbildung 11-7 Bildschirm „Personenzählung“ Sie können auf die Schaltfläche Export klicken, um den Statistikbericht im Excel-Format zu exportieren. © Vanderbilt 2017...

  • Seite 138: Heatmap (Bewegungskarte)

    Wählen Sie die Berichtsart aus: Tagesbericht, Wochenbericht, Monatsbericht oder Jahresbericht. Stellen Sie die Statistikzeit ein. Abbildung 11-8 Bildschirm „Heatmap“ Klicken Sie auf Counting (Zählung), um die Berichtsdaten zu exportieren und starten Sie die Heatmap- Statistik. Die Ergebnisse werden als Grafiken mit unterschiedlichen Farben dargestellt. © Vanderbilt 2017...
  • Seite 139 VCA-Suche Der rote Farbblock (255, 0, 0) stellt den beliebtesten und der blaue Farbblock (0, 0, 255) den unbeliebtesten Bereich dar. Sie können auf die Schaltfläche Export klicken, um den Statistikbericht im Excel-Format zu exportieren. © Vanderbilt 2017...

  • Seite 140: Netzwerkeinstellungen

    Einstellungen zu speichern. Der gültige Wert für MTU reicht von 500 bis 1500. Ist der DHCP-Server verfügbar, können Sie das Kontrollkästchen Enable DHCP markieren, um von diesem Server automatisch eine IP-Adresse und andere Netzwerkeinstellungen zu erhalten. © Vanderbilt 2017...

  • Seite 141: Konfigurieren Erweiterter Parameter

    Verwaltung Ihres DVR ermöglicht. Damit verfügen Sie über einen bequemen Fernzugriff auf das Überwachungssystem. Schritte: Rufen Sie den Menüpunkt Network Settings (Netzwerkeinstellungen) auf. Menu (Menü) > > Network (Netzwerk) Configuration (Konfiguration) Wählen Sie die Registerkarte Platform Access (Zugang über Plattform) aus, um den Menüpunkt Guarding © Vanderbilt 2017...

  • Seite 142: Ddns-Konfigurierung

    Ist bei ihrem DVR PPPoE als Standardnetzwerkverbindung eingestellt, können Sie Dynamic DNS (DDNS) für den Netzzugang konfigurieren. Bevor Sie Ihr System für DDNS konfigurieren, müssen Sie sich bei Ihrem ISP registrieren. Schritte: Rufen Sie den Menüpunkt Network Settings (Netzwerkeinstellungen) auf. Menu (Menü) > Configuration (Konfiguration) > Network (Netzwerk) © Vanderbilt 2017...
  • Seite 143 Geben Sie den Benutzernamen und das Kennwort ein, die auf der DynDNS-Website registriert sind. Abbildung 12-5 DynDNS-Einstellungen • PeanutHull: Geben Sie den Benutzernamen und das Kennwort ein, die Sie von der PeanutHull- Website erhalten haben. Abbildung 12-6 PeanutHull-Einstellungen • NO-IP: © Vanderbilt 2017...
  • Seite 144 NO-IP-Website (www.no-ip.com) erhalten haben. Geben Sie den Benutzernamen und das Kennwort ein, die auf der NO-IP-Website registriert sind. Abbildung 12-7 NO-IP-Einstellungen Klicken Sie auf Apply (Anwenden), um die Einstellung zu speichern und den Menüpunkt zu verlassen. © Vanderbilt 2017...

  • Seite 145: Konfigurieren Des Ntp-Servers

    Wenn Sie die UPnP™-Funktion des Geräts aktivieren wollen, müssen Sie auch die UPnP™-Funktion des Routers aktivieren, mit dem Ihr Gerät verbunden ist. Falls als Netzwerkmodus für das Gerät „Mehrfachadresse“ eingerichtet ist, muss sich die Standard-Route des Geräts im selben Netzwerksegment wie die LAN-IP-Adresse des Routers © Vanderbilt 2017...
  • Seite 146 Sie können die standardmäßige Port-Nummer verwenden oder diese je nach Bedarf ändern.  Der externe Port gibt die Port-Nummer für die Port-Zuordnung im Router an.  Der Wert für die RTSP-Port-Nr. sollte 554 sein oder zwischen 1024 und 65535 liegen, während die © Vanderbilt 2017...

  • Seite 147: Konfigurieren Weiterer Parameter

    CMS (Client Management System)-Software installiert sein. Die Alarm Host-IP bezieht sich auf die IP-Adresse des entfernten PC, auf dem die CMS (Client Management System)-Software (z.B. iVMS) installiert ist. Der Alarm Host-Port muss mit dem in der Software konfigurierten Alarmüberwachungsport übereinstimmen (Standard-Port: 7200). © Vanderbilt 2017...

  • Seite 148: Konfigurieren Des Https-Ports

    über den Webbrowser auf das Gerät zugreifen. Der HTTPS-Port kann nur über den Webbrowser konfiguriert werden. Schritte: Öffnen Sie den Webbrowser und geben Sie die IP-Adresse des Geräts ein. Der Webserver wählt die Sprache nun automatisch entsprechend der Systemsprache und optimiert den Webbrowser. © Vanderbilt 2017...
  • Seite 149 2) Laden Sie die Zertifikatanfrage herunter und legen Sie diese der vertrauenswürdigen Zertifizierungsstelle zur Signatur vor. 3) Nach Erhalt des signierten gültigen Zertifikats importieren Sie das Zertifikat auf dem Gerät. Nach erfolgreicher Erstellung und Installation des Zertifikats erhalten Sie eine entsprechende Bestätigung. © Vanderbilt 2017...

  • Seite 150: Konfigurieren Der E-Mail-Einstellungen

    Menu (Menü) > Configuration (Konfiguration) > Network (Netzwerk) Wählen Sie die Registerkarte E-Mail, um den Bildschirm Email Settings (E-Mail-Einstellungen) aufzurufen. Abbildung 12-18 E-Mail-Einstellungen Konfigurieren Sie die folgenden E-Mail-Einstellungen:  Server-Authentifizierung aktivieren (optional): Markieren Sie das Kontrollkästchen, um diese © Vanderbilt 2017...

  • Seite 151: Überprüfung Des Netzwerkverkehrs

    Klicken Sie auf Test, um zu prüfen, ob Ihre E-Mail-Einstellungen funktionieren. Der entsprechende Hinweis wird eingeblendet. Abbildung 12-19 E-Mail-Test-Meldung Überprüfung des Netzwerkverkehrs 12.3 Zweck: Zur Überprüfung des Netzwerkverkehrs können Sie Echtzeitinformationen des DVR wie Verbindungsstatus, MTU, Sende-/Empfangsrate usw. abrufen. © Vanderbilt 2017...

  • Seite 152: Konfigurieren Der Netzwerkerkennung

    Netzwerkverzögerung und Paketverlust prüfen 12.4.1 Schritte: Rufen Sie den Menüpunkt Network Traffic (Netzwerkverkehr) auf. Menu (Menü) > Maintenance (Wartung) > Net Detect (Netzerkennung) Klicken Sie auf die Registerkarte Network Detection (Netzwerkerkennung) und rufen Sie den Menüpunkt Network Detection (Netzwerkerkennung) auf. © Vanderbilt 2017...

  • Seite 153: Netzwerkpaket Exportieren

    Sicherungsgerät weiterhin nicht erkannt werden, überprüfen Sie dessen Kompatibilität mit dem DVR. Falls das Format nicht korrekt ist, können Sie das Sicherungsgerät formatieren. Abbildung 12-22 Netzwerkpaket exportieren Klicken Sie auf Export (Exportieren), um den Vorgang zu starten. Nach Abschluss des Vorgangs klicken Sie auf OK, um den Paketexport zu beenden. © Vanderbilt 2017...

  • Seite 154: Überprüfung Des Netzwerkstatus

    Klicken Sie rechts unten im Fenster auf Status. Abbildung 12-24 Überprüfung des Netzwerkstatus Bei normalem Netzwerkstatus erscheint folgende Meldung. Abbildung 12-25 Netzwerkstatus-Testergebnis Sollte eine andere als diese Meldung angezeigt werden, klicken Sie auf Network (Netzwerk), um den Schnellkonfigurierungsdialog für die Netzwerkparameter aufzurufen. © Vanderbilt 2017...

  • Seite 155: Überprüfung Der Netzwerkstatistik

    Klicken Sie auf die Registerkarte Network Stat., um den Menüpunkt Network Statistics (Netzwerkstatistik) aufzurufen. Abbildung 12-27 Bildschirm „Network Stat. (Netzwerkstatistik ) Angezeigt werden: Bandbreite der entfernten Liveansicht, Bandbreite der entfernten Wiedergabe, Bandbreite der Netzbereitschaft insgesamt. Klicken Sie auf Refresh (Aktualisieren), um den letzten Port-Mapping-Status abzurufen. © Vanderbilt 2017...

  • Seite 156: Festplattenverwaltung

    Klicken Sie auf die Schaltfläche Init (Initialisieren). Abbildung 13-2 Initialisierungsbestätigung Klicken Sie auf OK, um die Initialisierung zu starten. Abbildung 13-3 Initialisierung starten Nachdem die Festplatte initialisiert ist, ändert sich ihr Status von Nicht initialisiert zu Normal. © Vanderbilt 2017...
  • Seite 157 Markieren Sie das Kontrollkästchen Enable HDD Sleeping (Festplatten-Standby aktivieren) (standardmäßig aktiviert), damit die Festplatten bei längerer Inaktivität in den Standby-Modus versetzt werden. Wenn Enable HDD Sleeping (Festplatten-Standby aktivieren) nicht markiert ist, sind die Festplatten ununterbrochen in Betrieb. © Vanderbilt 2017...

  • Seite 158: Verwaltung Von Netzwerk-Hdds

    2) Klicken Sie auf Search (Suchen), um nach verfügbaren NAS-Laufwerken zu suchen. 3) Wählen Sie in der unten dargestellten Liste das NAS-Laufwerk aus. Alternativ geben Sie einfach das Verzeichnis in das Textfeld NetHDD Directory (Netzwerkfestplatten-Verzeichnis) ein. 4) Klicken Sie auf OK, um das konfigurierte NAS-Laufwerk hinzuzufügen. © Vanderbilt 2017...
  • Seite 159 Es können bis zu acht IP-SAN-Laufwerke hinzugefügt werden. Abbildung 13-9 IP-SAN-Laufwerk hinzufügen 5) Wechseln Sie zum Menüpunkt Festplatten-Informationen, nachdem Sie das NAS- oder IP SAN- Laufwerk erfolgreich hinzugefügt haben. Die neu hinzugefügte Netzwerkfestplatte erscheint nun in der Liste. © Vanderbilt 2017...

  • Seite 160: Verwaltung Von Festplattengruppen

    Klicken Sie auf Yes (Ja), um das Gerät neu zu starten und die Änderungen zu übernehmen. Rufen Sie nach dem Neustart den Menüpunkt HDD-Informationen auf. Menu (Menü) > HDD (Festplatte) > General (Allgemein) Wählen Sie die HDD in der Liste aus und klicken Sie auf , um den Menüpunkt Local HDD Settings © Vanderbilt 2017...

  • Seite 161: Festplatteneigenschaften Konfigurieren

    HDD als auch auf der Lesen/Schreiben-HDD aufgezeichnet werden. Das sorgt für ein besonders hohes Maß an Sicherheit und Zuverlässigkeit bei der Aufzeichnung und Speicherung der Videodaten. Schritte: Rufen Sie den Bildschirm HDD Information (Festplatten-Informationen) auf. Menu (Menü) > HDD (Festplatte) > General (Allgemein) © Vanderbilt 2017...
  • Seite 162 Klicken Sie auf OK, um die Einstellungen zu speichern und den Menüpunkt zu schließen. Im Menü Festplatteninformationen wird die Festplatteneigenschaft nun in der Liste aufgeführt. Um als Festplatteneigenschaft „Redundanz“ festlegen zu können, müssen mindestens zwei HDDs im DVR installiert sein, von denen eine mit der Eigenschaft „Lesen/schreiben“ konfiguriert wurde. © Vanderbilt 2017...

  • Seite 163: Kontingentmodus Konfigurieren

    Bei Bedarf können Sie die Einstellungen für die aktuelle Kamera auch auf andere Kameras übertragen. Klicken Sie auf die Schaltfläche Copy (Kopieren), um den Menüpunkt Copy Camera (Kamera kopieren) aufzurufen, wie im Folgenden dargestellt: Abbildung 13-17 Einstellungen auf andere Kamera(s) übertragen © Vanderbilt 2017...

  • Seite 164: Cloud-Speicher Konfigurieren

    Status als „Online“ gezeigt wird, wurde die Registrierung erfolgreich abgeschlossen. Konfigurieren Sie den Aufnahmezeitplan. Gehen Sie zurück zum Menüpunkt Record (Aufnahme), wählen Sie eine Kamera aus der Camera- Dropdownliste und markieren Sie das Kontrollkästchen Enable Schedule (Aufnahmezeitplan aktivieren), © Vanderbilt 2017...
  • Seite 165 Konfigurieren des Aufnahmezeitplans. Abbildung 13-19 Aufnahmezeitplan POS-Aufzeichnungen werden von der Eventys AX DVR-Serie nicht unterstützt. Laden Sie die durch ein Ereignis ausgelösten Aufnahmedateien in den Cloud-Speicher hoch. 1) Gehen Sie zurück zum Menüpunkt Cloud-Speicher und wählen Sie die Kamera, die Sie im Menüpunkt Aufnahmezeitplan eingestellt haben.
  • Seite 166 Einstellungen für andere Kameras zu übernehmen. Sie können außerdem das Kontrollkästchen Analog/IP- Kamera markieren, um alle Kameras auszuwählen. 11. Klicken Sie auf OK, um zum Menüpunkt Cloud-Speicher zurückzukehren und dann auf Apply (Anwenden), um die Einstellungen abzuschließen. Abbildung 13-21 Bildschirm „Copy to (Kopieren zu)“ © Vanderbilt 2017...

  • Seite 167: Festplattenstatus Überprüfen

    Festplattenstatus im Menü „Systeminformation“ überprüfen 13.6.2 Schritte: Rufen Sie den BildschirmSysteminformation auf: Menu (Menü) > Maintenance (Wartung) > System Info (Systeminformation) Klicken Sie auf die Registerkarte HDD überprüfen Sie den Status aller aufgeführten Festplatten wie unten dargestellt: Abbildung 13-23 Festplatten-Statusanzeige (2) © Vanderbilt 2017...

  • Seite 168: Informationen Überprüfen

    Wählen Sie HDD, um die Liste der S.M.A.R.T.-Informationen anzuzeigen. Um die Festplatte auch im Falle eines negativen S.M.A.R.T.-Tests zu benutzen, markieren Sie das Kontrollkästchen Continue to use this disk when self-evaluation is failed (Festplatte bei negativem Selbsttest weiterhin benutzen). Abbildung 13-24 Bildschirm „S.M.A.R.T.-Einstellungen“ © Vanderbilt 2017...

  • Seite 169: Fehlerhafte Sektoren Erkennen

    Abbildung 13-25 Erkennung fehlerhafter Sektoren Klicken Sie auf Pause, um den Vorgang anzuhalten, und auf Resume (Fortsetzen), um mit der Überprüfung fortzufahren. Bei einer Fehlermeldung zur Festplatte können Sie auf Error Info (Fehlerinformation) klicken, um eine ausführliche Fehlerbeschreibung zu erhalten. © Vanderbilt 2017...

  • Seite 170: Festplatten-Fehleralarme Konfigurieren

    Center (Überwachungszentrum benachrichtigen), Send Email (E-Mail senden) und Trigger Alarm Output (Alarmausgabe auslösen) Abbildung 13-26 Konfigurieren des Festplatten-Fehleralarms Bei Auswahl von Trigger Alarm Output (Alarmausgabe aktivieren) können Sie auch die gewünschte Alarmausgabe in der Liste auswählen. Klicken Sie auf Apply (Anwenden), um die Einstellungen zu speichern. © Vanderbilt 2017...

  • Seite 171: Kameraeinstellungen

    Mit Hilfe der Maus können Sie den Textrahmen in der Liveansicht anklicken und die Lage der OSD- Einblendung korrigieren. Kameraeinstellungen kopieren Falls Sie die OSD-Einstellungen der aktuellen Kamera für andere Kameras übernehmen möchten, klicken Sie auf die Schaltfläche Copy (Kopieren), um den Menüpunkt Copy Camera (Kamera kopieren) aufzurufen, wie im Folgenden dargestellt: © Vanderbilt 2017...

  • Seite 172: Datenschutzmasken Konfigurieren (Privacy Mask)

    Menu (Menü) > Camera (Kamera) > Privacy Mask (Datenschutzmaske) Wählen Sie die Kameras aus, für die Sie eine Datenschutzmaske einrichten möchten. Markieren Sie das Kontrollkästchen Enable Privacy Mask (Datenschutzmaske aktivieren), um diese Funktion zu aktivieren. Abbildung 14-3 Dialogfenster Datenschutzmaskeneinstellungen © Vanderbilt 2017...

  • Seite 173: Videoparameter Konfigurieren

    Weitere Informationen finden Sie im Abschnitt 14.1 OSD-Einstellungen konfigurieren. Klicken Sie auf Apply (Anwenden), um die Einstellungen zu speichern. Videoparameter konfigurieren 14.3 Schritte: Rufen Sie den Menüpunkt Image Settings (Bildeinstellungen) auf. Menu (Menü) > Camera (Kamera) > Image (Bild) © Vanderbilt 2017...
  • Seite 174 Denoising (Rauschminderung). Klicken Sie auf Restore (Wiederherstellen), um die Parameter auf die Standardeinstellungen zurückzusetzen. Sie können auch auf die Schaltfläche Copy (Kopieren) klicken, um die Bildeinstellungen für andere Kameras zu übernehmen. Klicken Sie auf Apply (Übernehmen), um die Einstellungen zu speichern. © Vanderbilt 2017...

  • Seite 175: Dvr-Verwaltung Und Wartung

    Betrieb, Alarm, Ausnahme und Informationen des DVR können in Protokolldateien gespeichert werden, die sich jederzeit anzeigen und exportieren lassen. Schritte: Rufen Sie den Menüpunkt Log Search (Protokoll suchen) auf. Menu (Menü) > Maintenance (Wartung) > Log Information (Protokollinformationen) © Vanderbilt 2017...
  • Seite 176 Pro Suchvorgang können bis zu 2000 Protokolldateien angezeigt werden. Abbildung 15-3 Protokollsuchergebnis Klicken Sie auf das Symbol eines Protokolls oder klicken Sie das Protokoll doppelt an, um die zugehörigen Detailinformationen aufzurufen. Sie können auch auf das Symbol klicken, um zugehörige Videodateien (sofern vorhanden) anzusehen. © Vanderbilt 2017...
  • Seite 177 Klicken Sie auf New Folder (Neuer Ordner), um einen neuen Ordner auf dem Sicherungsgerät zu erstellen, oder auf Format (Formatieren), um das Sicherungsgerät vor dem Exportieren zu formatieren.  Stellen Sie vor dem Exportieren von Protokolldateien sicher, dass das Sicherungsgerät am DVR angeschlossen ist. © Vanderbilt 2017...

  • Seite 178: Ip-Kameradetails Importieren/Exportieren

    Außerdem können die Konfigurationsdateien eines DVR auf verschiedenen weiteren DVRs importiert werden, um sie mit denselben Parametern zu konfigurieren. Schritte: Rufen Sie den Menüpunkt Import/Export Configuration File (Import/Export-Dialog von Konfigurationsdateien) auf. Menu (Menü) > Maintenance (Wartung) > Import/Export (Import/Export) © Vanderbilt 2017...

  • Seite 179: Systemaktualisierung

    Verbinden Sie Ihren DVR mit einem lokalen Sicherungsgerät, auf dem sich die aktuelle Firmware-Datei befindet. Rufen Sie den Menüpunkt Upgrade (Aktualisierung) auf. Menu (Menü) > Maintenance (Wartung) > Upgrade (Aktualisierung) Klicken Sie auf die Registerkarte Local Upgrade (Lokales Update), um den entsprechenden Menüpunkt aufzurufen. © Vanderbilt 2017...

  • Seite 180: Aktualisierung Mittels Ftp

    Klicken Sie auf Upgrade (Aktualisieren), um den Vorgang zu starten. Nach Abschluss des Vorgangs muss der DVR neu gestartet werden, um die neue Firmware zu aktivieren. Standardeinstellungen wiederherstellen 15.6 Schritte: Rufen Sie den Menüpunkt Default (Standard) auf. Menu (Menü) > Maintenance (Wartung) > Standard (Standard) © Vanderbilt 2017...
  • Seite 181 Werkseinstellungen: Setzt alle Parameter auf die Werkseinstellungen zurück.  Inaktiven Status wiederherstellen: Setzt das Gerät in den inaktiven Status zurück. Klicken Sie auf OK, um die Standardeinstellungen wiederherzustellen. Nach dem Wiederherstellen der Standardeinstelllungen, wird das Gerät automatisch neu gestartet. © Vanderbilt 2017...

  • Seite 182: Sonstiges

    Date Format (Datumsformat): Wählen Sie das Datumsformat aus. • System Date (Systemdatum): Wählen Sie das Systemdatum aus. • System Time (Systemzeit): Wählen Sie die Systemzeit aus. • Mouse Pointer Speed (Mauszeigergeschwindigkeit): Wählen Sie eine der vier verfügbaren © Vanderbilt 2017...

  • Seite 183: Dst-Einstellungen Konfigurieren

    Rufen Sie den Bildschirm General Settings (Allgemeine Einstellungen) auf. Menu (Menü) > Configuration (Konfiguration) > General (Allgemein) Rufen Sie die Registerkarte More Settings (Weitere Einstellungen) auf, um den Menüpunkt für weitere Einstellungen zu öffnen. Abbildung 16-3 Bildschirm „More Settings (Weitere Einstellungen)“ © Vanderbilt 2017...
  • Seite 184 • Menu Output Mode (Menü-Ausgabemodus): Wählen Sie die Menüanzeige auf verschiedenen Videoausgängen. • Main CVBS Scaling (CVBS-Skalierung): Markieren Sie das Kontrollkästchen, um die CVBS- Skalierung zu aktivieren. Klicken Sie auf Apply (Anwenden), um die Einstellungen zu speichern. © Vanderbilt 2017...

  • Seite 185: Benutzerkonten Verwalten

    Klicken Sie auf die Schaltfläche Add (Hinzufügen), um den Menüpunkt Add User (Benutzer hinzufügen) aufzurufen. Abbildung 16-7 Menüpunkt Benutzer hinzufügen Geben Sie die Informationen für den neuen Benutzer ein, einschließlich User Name (Benutzername), Password (Kennwort), Confirm (Bestätigen), Level (Benutzertyp) und User‘s MAC-Address (Benutzer- © Vanderbilt 2017...
  • Seite 186 Abbildung 16-8 Dialogfenster Liste der hinzugefügten Benutzer in der Benutzerverwaltung Sie können dem neu hinzugefügten Benutzer Rechte zuweisen. Wählen Sie den Benutzer in der Liste aus und klicken Sie dann auf , um den Bildschirm Permission Settings (Rechteverwaltung) aufzurufen. © Vanderbilt 2017...
  • Seite 187 Festplatteneigenschaften festlegen), Firmware-Aktualisierung.  Herunterfahren/Neustarten per Fernzugriff: Gerät aus der Ferne ausschalten oder neu starten. Kamerakonfiguration  Live-Anzeige per Fernzugriff: Livevideo-Betrachtung der gewählten Kamera(s) per Fernzugriff.  Lokale manuelle Steuerung: Manuelle Aufnahme starten/stoppen, Bilderfassung und Alarmausgabe der gewählten Kamera(s). © Vanderbilt 2017...
  • Seite 188 PTZ-Steuerung per Fernzugriff: Steuerung von PTZ-Bewegungen der gewählten Kamera(s) per Fernzugriff.  Lokaler Videoexport: Lokaler Export von Aufnahmedateien der gewählten Kamera(s). Die lokale Kameraverwaltung wird nur für IP-Kameras bereitgestellt. Klicken Sie auf OK, um die Einstellungen zu speichern und den Bildschirm zu schließen. © Vanderbilt 2017...

  • Seite 189: Benutzer Löschen

    Bitte wählen Sie den zu entsprechenden Benutzer aus der Liste aus. Klicken Sie auf , um den entsprechenden Menüpunkt Benutzer bearbeiten aufzurufen. Abbildung 16-11 Dialogfenster Benutzer bearbeiten Bearbeiten Sie die entsprechenden Parameter. • Benutzer und Gast: Sie können die Benutzerinformationen (Benutzername, Kennwort, Benutzertyp und © Vanderbilt 2017...
  • Seite 190 Klicken Sie auf OK, um die Einstellungen zu speichern und den Menüpunkt zu schließen. klicken, können Sie im Wenn Sie beim Benutzerkonto Operator (Betreiber) oder Guest (Gast) auf Menüpunkt User Management (Benutzerverwaltung) auch die Rechte bearbeiten. © Vanderbilt 2017...

  • Seite 191: Anhang

    Anhang Technische Daten 17.1 Abbildung 17-1 Eventys AX DVR-Serie Modell CRDA0410-TA CRDA0810-TA CRDA1610-TA Videokomprimierung H.264+/H.264 4-ch 8-ch 16-ch Videoeingang BNC-Schnittstelle (1,0 Vp-p, 75 Ω), Unterstützung für Coaxitron-Anschluss Unterstützter HDTVI- 1080p/25Hz, 1080p/30Hz, 720p/25Hz, 720p/30Hz, 720P/50Hz, 720p/60Hz, Eingang 3 MP Unterstützter AHD-...
  • Seite 192 Kanäle in der gleichen Gruppe müssen mit der gleichen Art Videoquelle an der Bedienoberfläche ausgewählt werden. Wenn z. B. der Signalmodus TVI/CVBS ausgewählt ist, kann entweder der TVI- oder der CVBS-Signaleingang mit den Kanälen in der gleichen Gruppe verbunden werden. Wenn der Signalmodus AHD ausgewählt ist, kann nur der AHD-Signaleingang verbunden werden. © Vanderbilt 2017...

  • Seite 193: Glossar

    Kamera nach rechts und links zu schwenken, nach oben und unten zu neigen, und das Objektiv ein- und auszuzoomen. • USB: Abkürzung für Universal Serial Bus. USB ist eine "plug-and-play"-fähige serielle Busnorm, um Geräte mit einem Host-Computer zu verbinden. © Vanderbilt 2017...

  • Seite 194: Beseitigung Von Störungen

    2. Überprüfen Sie, ob die Festplatte initialisiert ist. Wählen Sie Menu (Menü) > HDD (Festplatte) > General (Allgemein). Wenn der Status der Festplatte Uninitialized (Nicht initialisiert) ist, markieren Sie bitte das Kontrollkästchen für die entsprechende Festplatte und klicken dann auf Init (Initialisieren). © Vanderbilt 2017...
  • Seite 195 Andernfalls wenden Sie sich zwecks weiterer Maßnahmen an einen Techniker unseres Unternehmens. Im Modus Einzel- oder Mehrkanalwiedergabe des DVR stockt das Bild. Mögliche Ursachen: Die Bildrate erreicht nicht die Echtzeit-Bildrate. Der DVR unterstützt maximal eine synchronisierte 16-Kanal-Wiedergabe mit einer Auflösung von 4CIF. Bei © Vanderbilt 2017...
  • Seite 196 Status. Kontrollieren Sie, ob die Festplatte erkannt wird und Lese- und Schreibvorgänge normal ablaufen. 4. Überprüfen Sie, ob der Fehler durch die oben beschriebenen Schritte behoben wurde. Wenn ja, beenden Sie den Vorgang. Andernfalls wenden Sie sich zwecks weiterer Maßnahmen an einen Techniker unseres Unternehmens. © Vanderbilt 2017...

  • Seite 197: Liste Der Kompatiblen Festplatten (Hdd) Für Eventys Dvr / Nvr

    17.4  Die Festplatten-Kompatibilitätsliste wird in einem separaten, externen Dokument bereitgestellt: „HDD Compatibility List for Eventys EX NVR“  Diese Datei steht für Sie auf der Vanderbilt-Produktseite (https://vanderbiltindustries.com/) zum Download bereit. Liste der kompatiblen IP-Kameras 17.5  Die ONVIF-Kompatibilitätsliste wird in einem separaten, externen Dokument bereitgestellt: „IP camera_3rdParty_IP Camera_compatibility_list for Eventys EX NVR“...
  • Seite 198 © Vanderbilt 2017 Herausgegeben von Vanderbilt Data and design subject to change without notice. Clonshaugh Business and Technology Park Supply subject to availability. Clonshaugh Dokument-Nr.: C-301376 Dublin 17 Dokumentversion: 1,0 D17 KV84 Stand: 30.05.2017 Irland www.vanderbiltindustries.com...

Inhaltsverzeichnis
