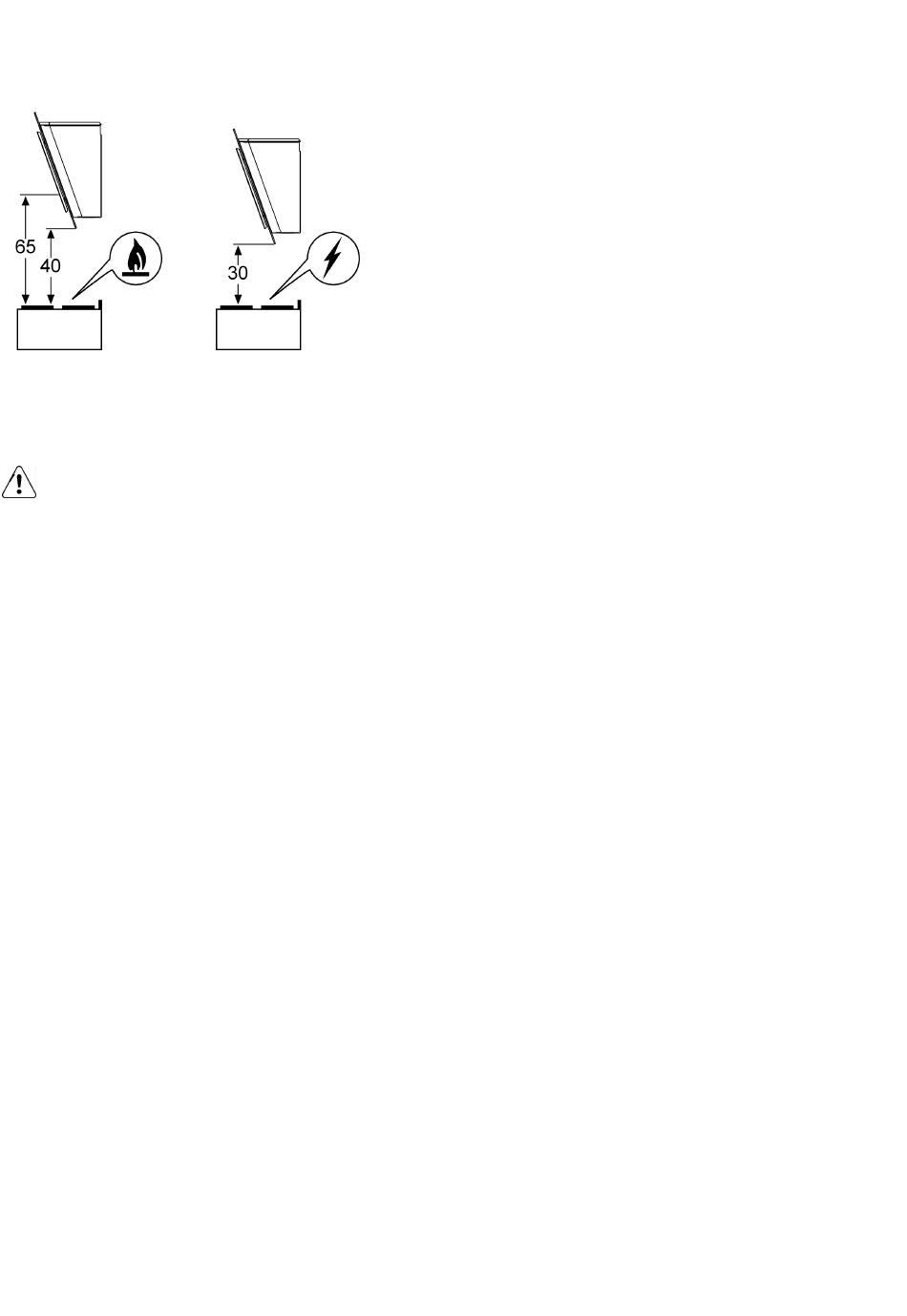

V případě plynových anebo smíšených sporáků je možné
instalovat digestoř tak, že vzdálenost mezi varnou plochou a
filtrem proti mastnotám není menší než 65 cm.
Pokud návod na instalaci varného zařízení na plyn doporučují
větší vzdálenost, je třeba se tímto pokynem řídit.
V případě, že digestoř je umístěn ve větší vzdálenosti než
bylo doporučeno, zjistíte ztráty při zachycování dýmů.
Elektrické připojení
Síťové napětí musí odpovídat napětí uvedenému na etiketě
s vlastnostmi umístěné uvnitř krytu. Pokud je kryt vybaven
přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím
normám, která se nachází ve snadno dosažitelném prostoru.
Pokud kryt není vybaven přípojkami (přímé připojení k síti)
nebo se zásuvka nenachází ve snadno dosažitelném
prostoru, je třeba aplikovat dvojpólový vypínač odpovídající
normám, který zaručí úplné odpojení od sítě v podmínkách
kategorie přepětí III, v souladu s pravidly instalace.
Pozor: dříve než opět napojíte obvod di gestore na síťové
napájení a ověříte správné fungování, zkontrolujte si vždy, že
síťový kabel byl správně namontován.
Pozor! Výměna napájecího kabelu musí být provedena pouze
odborným technickým personálem určeným k tomuto druhu
úkonů za účelem vyvarovat se jakémukoliv riziku.
Instalace
Před zahájením instalace:
• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry
pro zvolený prostor instalace.
• Pro usnadnění instalace se doporučuje dočasně odstranit
protitukové filtry a další součásti, jejichž demontáž a
následná zpětná montáž jsou povoleny a níže popsány.
Po skončení instalace je třeba provést jeho/jejich zpětnou
montáž.
Popis demontáže je uveden v následujících odstavcích.
• Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz
příslušný odstavec). Je třeba jej/je namontovat zpět
v případě, že hodláte používat odsavač ve filtrační verzi.
• Zkontrolujte, zda se uvnitř odsavače nenachází (z
přepravních důvodů) materiál příslušenství (například
sáčky se šrouby, záruky atd.), případně je vyjměte a
uschovejte.
• Pokud je to možné, odpojte a odstraňte nábytek
nacházející se pod a kolem prostoru instalace za účelem
získání lepšího přístupu ke stropu/stěně, na který/ou má
být odsavač nainstalován.
možností co nejlépe ochránit nábytek a všechny součásti
potřebné pro instalaci. Zvolte si rovný povrch a pokryjte
jej ochrannou fólií, na kterou uložíte odsavač a součásti
příslušenství.
• Dále zkontrolujte, zda je v blízkosti prostoru instalace
odsavače (v prostoru přístupném i po montáži odsavače)
dostupná zásuvka elektrického rozvodu a zda bude
možné provést připojení zařízení na odvádění kouře
směrem ven (platí pouze pro odsávací verzi).
• Proveďte všechny potřebné zednické práce (např.:
instalaci zásuvky elektrického rozvodu a/nebo realizaci
otvoru pro průchod kouřové trubky).
Digestoř je dodávána se speciálními hmoždinkami, které jsou
vhodné pro zavěšení do většiny stropních konstrukcí. Přesto
by měl zavěšení provést kvalifikovaný odborný pracovník,
který rozhodne, zda jsou tyto hmoždinky vhodné pro místní
typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost
stropu pro digestoř.
Pouze u některých modelů
Jako dodatečnou součást vybavení je možno zakoupit
estetický komín, je třeba si ověřit u autorizovany prodejce, zda
model, který jste si pořídili toto umožňuje.
Radíme instalovat
k bezpečnému ověření nejvhodnější instalace.
Obr. 5
• Na zadní stranu digestoře připevněte lepicí pásky C.
Pokud je to zapotřebí ( v případě ne zcela svislé stěny
anebo v případě stěny částečně kryté dlaždicemi)
umístěte dva oddělovače D odpovídající otvorům pro
definitivní upevnění (upevnění se západkou).
• Do místa montáže si na stěnu vyznačte osu zařízení (1)
a umístěte šablonu pro vyvrtání otvorů tak, aby osa na ní
vyznačená odpovídala ose zařízení na stěně, a tak, aby
dolní strana mříže ležela v místě dolní části digestoře po
její montáži (2).
• Pomocí vrtáku Ø 8 mm vyvrtejte dva otvory a připevněte
držák se dvěma hmoždíky a šrouby (3).
Otevřete parní síto a vyjměte tukový filtr (viz příslušné
odstavce).
• Zavěste digestoř (4), upravte její polohu (5/6) a z její
vnitřní strany vyznačte umístění dvou otvorů pro
konečnou montáž (7). Sejměte digestoř, vyvrtejte dva
otvory ř 8 mm (8), vložte dva hmoždíky, zavěste digestoř
a připevněte ji pomocí dvou šroubů (9).
• Zapojte napájení (10), ale prozatím ponechte digestoř
odpojenou od rozvodné skříně v bytě nebo v domě.
• Pokud se má digestoř používat ve verzi s odsáváním,
namontujte dodanou objímku na výstupní otvor digestoře
(11A – verze se sáním – a namontujte odsávací potrubí
vhodných rozměrů) namísto odchylovače (11F – verze
s filtrováním).
• Vložte tukový filtr a uzavřete parní síto.
Pozor! Pokud se má digestoř používat ve verzi
s odsáváním, vyjměte uhlíkový filtr a jeho upevňovací
pruty, pokud je součástí dodávky (na zadní straně
tukového filtru – viz příslušný odstavec).
55
Dále je třeba v rámci
digestoř po zakoupení komínu
