7.3 Diagonalkollektor F-553-D, F653-D und F-803-D
7.3.1 Mehrere Diagonalkollektoren übereinander
1
SV
SR
4

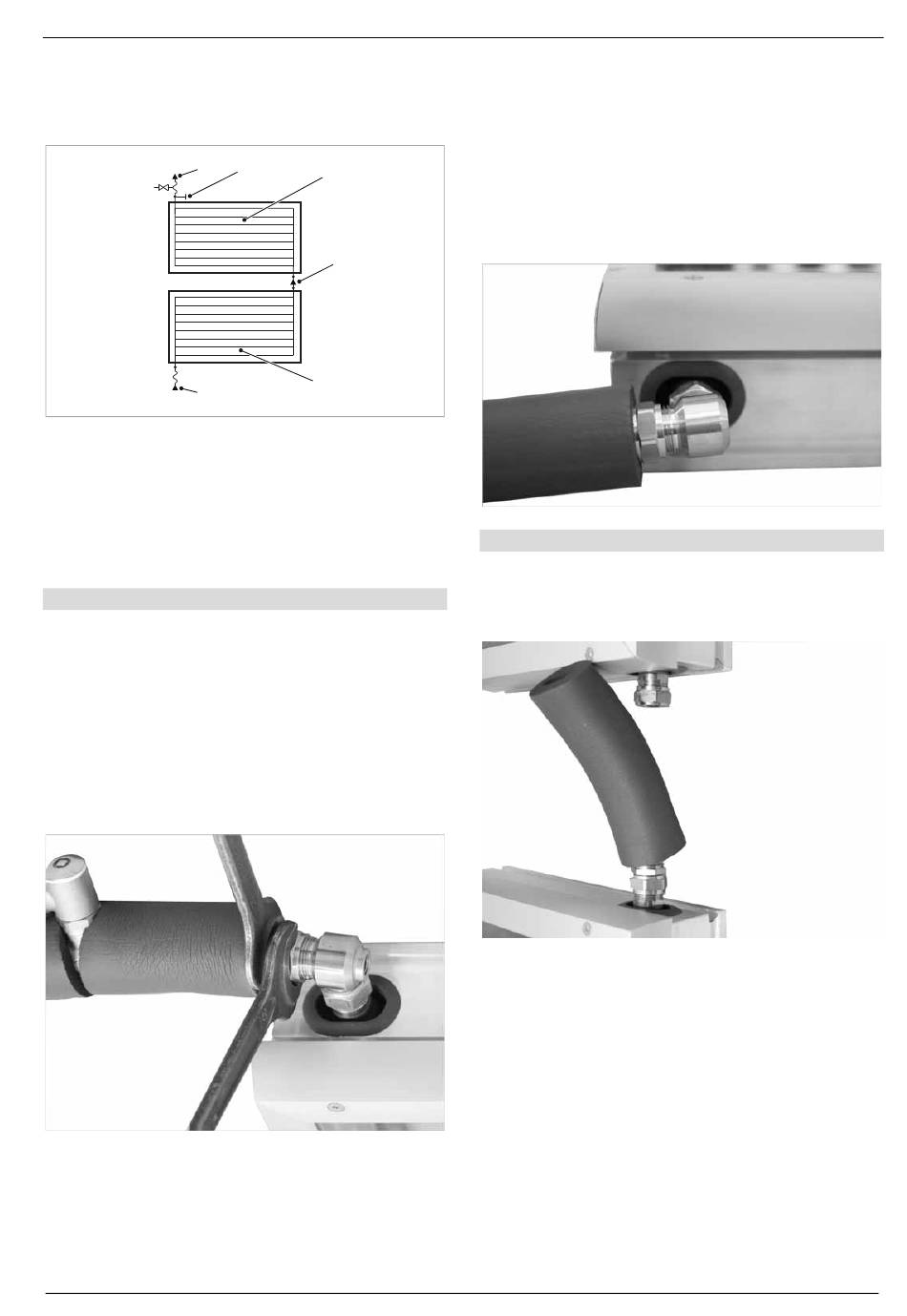

Abb. 69: SolvisFera Diagonal übereinander
VB-F-S/D-N-E
1
TST-SEN-18-F-S/D + BLS-SEN
2
Kollektorverbinder, z. B. VB-F-S/D-UE
3
Kollektorverbinder, z. B. VB-F-S/D-N
4
Solar-Rücklauf
SR
Solar-Vorlauf
SV
Kollektoren an Solarkreis anschließen
1. Den Anschlusswinkel mit Sensor an den oben liegen-
den Kollektoranschluss (Vorlauf) montieren. Hierfür die
Überwurfmutter am Kollektor handfest anziehen, An-
schlusswinkel ausrichten und mit einer weiteren gan-
zen Umdrehung (SW 27) festziehen.
2. Einen flexiblen Verbinder mit Entlüftung (z. B. VB-F-
S/D-N-E) an das freie Ende des Anschlusswinkels mon-
tieren. Die handfest angezogene Überwurfmutter mit
einer weiteren ganzen Umdrehung festziehen, hierbei
unbedingt an der Schlüsselfläche des Wellrohres
(SW24) gegenhalten!
Abb. 70: Anschluss oben: Solar-Vorlauf
3. Den Anschlusswinkel ohne Sensoranschluss an den
unten liegenden Kollektoranschluss (Rücklauf) montie-
ren. Hierfür die Überwurfmutter am Kollektor handfest
anziehen, Anschlusswinkel ausrichten und mit einer
weiteren ganzen Umdrehung (SW 27) festziehen.
SOLVIS SolvisFera 3 Technische Änderungen vorbehalten 12.16 MAL-F-AD/FD/W-DE
2
F-xx3-D-R/L-AR
3
F-xx3-D-L/R-AR
4. Einen flexiblen Verbinder (z. B. VB-F-S/D-N) an das freie
Ende des Anschlusswinkels montieren. Die handfest
angezogene Überwurfmutter (SW 27) mit einer weite-
ren ganzen Umdrehung festziehen, hierbei unbedingt
an der Schlüsselfläche des Wellrohres (SW22) gegen-
halten!
Abb. 71: Anschluss unten: Solar-Rücklauf
Kollektoren verbinden
1. Kollektorverbinder VB-F-S/D-UE auf den unteren der
übereinander stehenden Kollektoranschlüsse setzen.
2. Die handfest angezogene Überwurfmutter mit einer
weiteren ganzen Umdrehung (SW 27) festziehen.
Abb. 72: VB-F-S/D-UE am unteren Anschluss verschraubt
3. Kollektorverbinder VB-F-S/D-UE auf den oberen der
übereinander stehenden Kollektoranschlüsse stecken.
4. Die handfest angezogene Überwurfmutter mit einer
weiteren ganzen Umdrehung (SW 27) festziehen, hier-
bei unbedingt an der Schlüsselfläche des Wellrohres
(SW22) gegenhalten!
