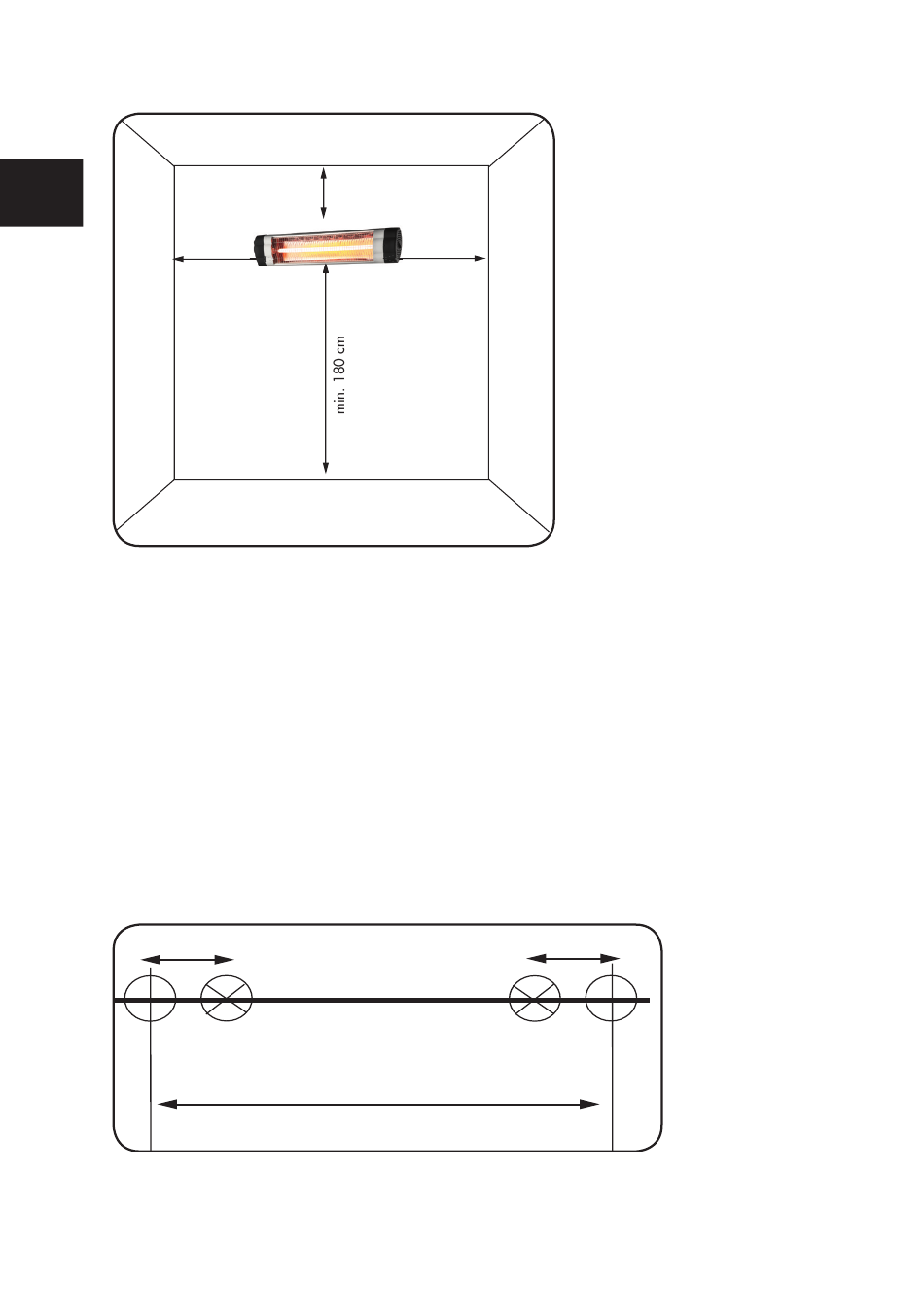

Abb. 4: Korrekte Platzierung des Strahlers
Montage an der Wand
1. N ehmen Sie das Zubehör-Kit zur Wandmontage (im Lieferumfang enthalten)
heraus.
2. Z eichnen Sie die 4 Löcher der Befestigungswinkel (je 2 pro Winkel) an der
Wand ein. Beachten Sie hierzu die Abstände in der Zeichnung (siehe Abb. 5)
3. B ohren Sie die Löcher (Bohrer: Ø 8 mm) in die Wand und befestigen Sie die
Winkel mit beiliegenden Schrauben und Dübeln.
35 mm
Abb. 5: Korrekte Platzierung des Strahlers
16/28
min. 70 cm
min. 100 cm
Boden
min. 120 cm
min. 100 cm
35 mm
