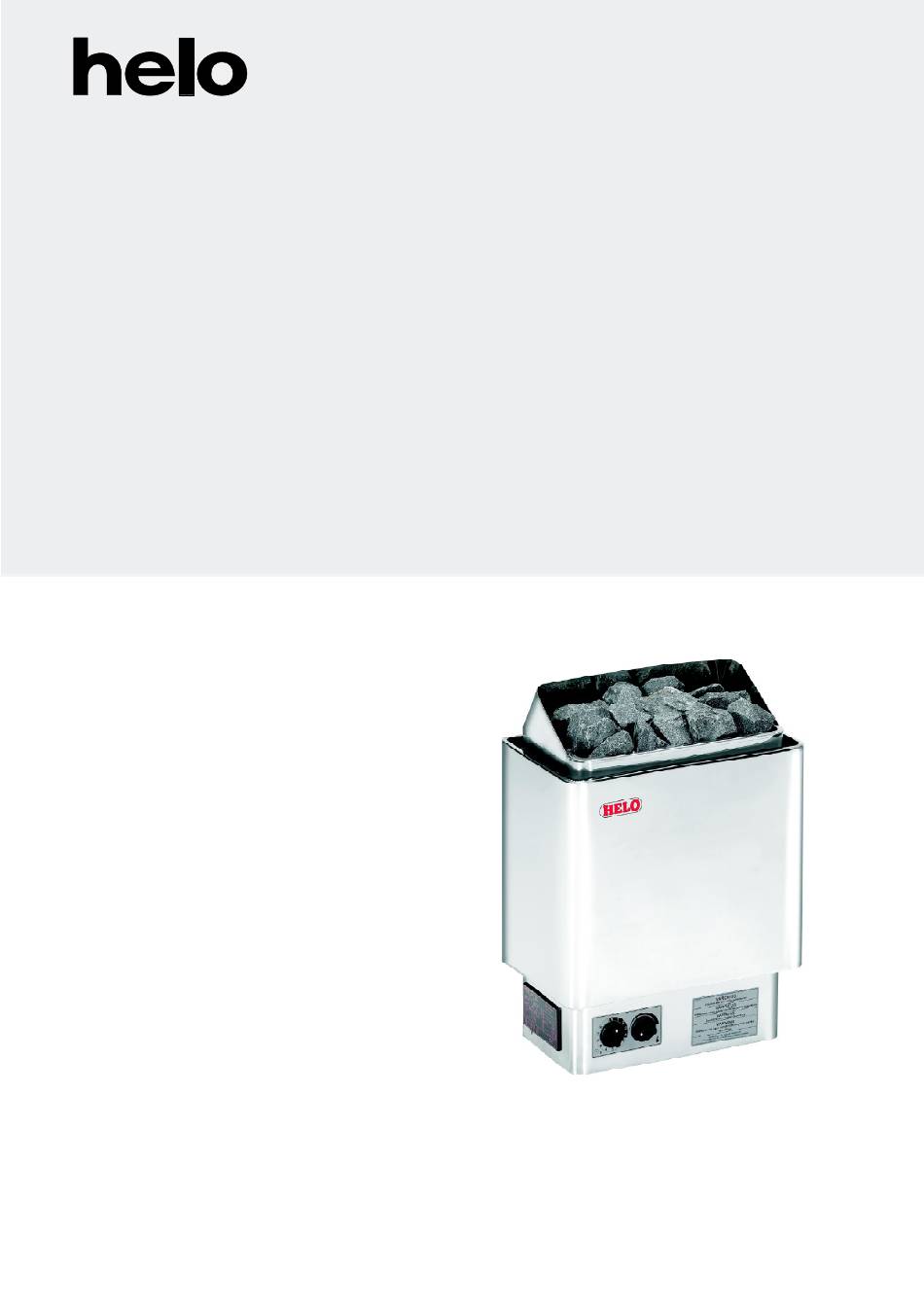

Seite 1 SKSM STJ Installationsanvisning och - Bruks SKSM STJ Product Manual SKSM STJ –Produkthandbuch SKSM STJ Manuel produit SKSM STJ Instalación y manual de uso de SKSM STJ монтажу Руководство по эксплуатации и SKSM STJ Podręcznik produktu SKSM STJ Kasutusjuhend SKSM STJ Návod k instalaci a použiti ‫وتركيبها‬...
Seite 2 REWARD YOURSELF Käyttö- ja asennusohje SKSM STJ MMMMon SÄHKÖKIUAS: 1712-30-171809 1712-45-171809 1712-60-171809 1712-80-171809 1712-90-171809 7013517 314 SKSM 204-1 B...
Seite 3: Inhaltsverzeichnis
Käyttö- ja asennusohje SKSM STJ Sisällys 1. Kiukaan pikakäyttöohje Tarkista ennen saunomista Kiukaan ohjauslaitteiden käyttö 2. Käyttäjälle Saunahuone Suositeltava saunan ilmanvaihto Saunan lämmitys Kiuaskivet Kiukaan ohjauslaitteet 2.5.1 Aikakytkin 2.5.2 Termostaatti Sähkölämmityksen vuorottelu Jos kiuas ei lämpene Kiukaan asennuksen valmistelu Asennus 2.9.1...
Seite 4: Kiukaan Pikakäyttöohje
Käyttö- ja asennusohje SKSM STJ 1. Kiukaan pikakäyttöohje 1.1 Tarkista ennen saunomista Saunahuone on siinä kunnossa, että siellä voi saunoa. Ovi ja ikkuna on suljettu. Kiukaassa on valmistajan suosittelemat kivet ja että lämpövastukset ovat kivien peitossa ja kivet harvaan ladottuja.
Seite 5: Suositeltava Saunan Ilmanvaihto
Käyttö- ja asennusohje SKSM STJ 2.2 Suositeltava saunan ilmanvaihto 1000 mm 500 mm Kuva 1 Suositeltava ilmanvaihto saunassa 1. Saunahuone 3. Sähkökiuas 5. Poistohormi tai kanava 2. Pesuhuone 4. Poistoilmaventtiili 6. Saunahuoneen ovi 7. Tähän voidaan laittaa myös tuuletusventtiili, joka pidetään kiinni saunaa lämmitettäessä ja kylvettäessä...
Seite 6: Kiuaskivet
Käyttö- ja asennusohje SKSM STJ 2.4 Kiuaskivet Hyvien kiuaskivien tulisi täyttää seuraavat ehdot: Kivien tulisi kestää hyvin lämpöä ja löylyveden höyrystymisestä aiheutuvia lämmönvaihteluja. Kivet tulisi vielä pestä ennen käyttöä, jotta hajuja ja pölyä ei pääse ilmaan. Kivissä tulisi olla epätasainen pinta, jolloin vesi ”tarttuu” kiven pintaan ja höyrystyy tehokkaammin.
Seite 7: Kiukaan Ohjauslaitteet
Käyttö- ja asennusohje SKSM STJ 2.5 Kiukaan ohjauslaitteet 2.5.1 Aikakytkin Kiukaan ohjauskytkimenä toimii 12 tunnin aikakytkin, jossa on kolme toiminta-aluetta. Aikakytkin viritetään kääntämällä väännin myötäpäivään halutulle toiminta-alueelle. Toimiessaan aikakytkin liikkuu vastapäivään kohti nolla-asentoa. 1. 0 - asento. Tässä asennossa kiuas ei lämpene.
Seite 8: Sähkölämmityksen Vuorottelu
Käyttö- ja asennusohje SKSM STJ 2.6 Sähkölämmityksen vuorottelu Sähkölämmityksen vuorottelu koskee asuntoja, joissa on sähkölämmitys. Kiukaassa oleva saunatermostaatti ohjaa myös lämmityksen vuorottelua eli asunnon lämmitys kytkeytyy, kun sauna- termostaatti katkaisee virran kiukaalta. 2.7 Jos kiuas ei lämpene Mikäli kiuas ei lämpene, tarkista että...
Seite 9: Kiukaan Asennus
Käyttö- ja asennusohje SKSM STJ 2.9.1 Kiukaan asennus (mm) (mm) min 30 min 30 min 30 MIN. Seinätelineen minimi asennusmitat (mm) Poran o 3,5 mm Kansiruuvi 6 x 40 (2kpl) Kansiruuvi 6 x 16 (2kpl) Kuva 2 Suojaetäisyydet Teho Löylyhuone Kiukaan min.
Seite 10: Kiukaan Liittäminen Sähköverkkoon
Käyttö- ja asennusohje SKSM STJ 2.10 Kiukaan liittäminen sähköverkkoon Sähköasennustyön saa suorittaa vain siihen oikeutettu sähköurakoitsija voimassaolevien määräysten mukaisesti. Sähkökiuas liitetään sähköverkkoon puolikiinteästi. Liitosjohtona käytetään H07RN-F (60245 IEC 66) johtoa tai laa- dultaan vähintään näitä vastaavaa johtoa. Myös muiden kiukaalta lähtevien johtimien (merkkilamppu, sähkölämmi- tyksen vuorottelu) pitää...
Seite 11: Liitosjohdon Kytkentärasian Sijoitus Saunassa
Käyttö- ja asennusohje SKSM STJ KIUAS Kuva 3 Kytkentärasian sijoituspaikka 2.12 Liitosjohdon kytkentärasian sijoitus saunassa A = Ilmoitettu vähimmäissuojaetäisyys 1. Suositeltava kytkentärasian sijoituspaikka. 2. Tällä alueella tulisi käyttää silumiinirasiaa. 3. Tätä aluetta pitäisi välttää ja käyttää aina silumiinirasiaa. Muilla alueilla on käytettävä lämmönkestävää rasiaa (T 125 °C) ja lämmönkestäviä johtimia (T 170 °C).
Seite 12: Kytkentäkaava
Käyttö- ja asennusohje SKSM STJ 2.13 Kytkentäkaava Lämpövastukset, Värmeelement, Tennid, Heating elements, Teho, Effekt Heizeelement, Resistores Térmicos, Éléments chauffants, Input, Potencia ТЭНы, Topné prvky, Нагревателен елемент, Elementy grzewcze, Leistung, Moc Element de încălzire, Θερμαντικό στοιχείο Vöimsus,Wejscie Puissance, Výkon 230V Мощност, Energie Είσοδος...
Seite 13: Sksm Stj-Kiukaan Varaosalista
Käyttö- ja asennusohje SKSM STJ 3. SKSM STJ-kiukaan varaosalista Tuotenu- Tuotenimitys SKSM STJ 30 SKSM STJ 45 SKSM STJ 60 SKSM STJ 80 SKSM STJ 90 mero 4071002 Perusrosti Kello 5509053 OYKF 1 Termostaatti 5408013 OLCH 1 Verkkoliitin 7812550 NLWD 1-1...
Seite 14 Käyttö- ja asennusohje SKSM STJ 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen...
Seite 15 REWARD YOURSELF Bruks- och installationsanvisning SKSM STJ ELBASTUAGGREGAT: 1712-30-171809 1712-45-171809 1712-60-171809 1712-80-171809 1712-90-171809 314 SKSM 204-2 B...
Seite 16 Bruks- och installationsanvisning SKSM STJ Innehåll 1. Snabbinstruktion för bastuaggregat Kontrollera före bastubad Användning av aggregatets styranordningar 2. Information för användaren Basturum Rekommenderad bastuventilation Bastuns uppvärmning Bastustenar Aggregatets styrenheter 2.5.1 Timer 2.5.2 Termostat Eluppvärmningens korskoppling Om aggregatet inte värms upp Förberedelser före aggregatets installation...
Seite 17: Snabbinstruktion För Bastuaggregat
Bruks- och installationsanvisning SKSM STJ 1. Snabbinstruktion för bastuaggregat 1.1 Kontrollera före bastubad att bastun är i sådant skick att man kan basta i den. att dörr och fönster är stängda att stenarna i aggregatet är rekommenderade av tillverkaren, att stenarna täcker värmemotstånden och att stenarna är glest staplade.
Seite 18: Rekommenderad Bastuventilation
Bruks- och installationsanvisning SKSM STJ 2.2 Rekommenderad bastuventilation 1000 mm 500 mm Bild 1 Rekommenderad ventilation i bastun 1. Bastu 3. Elaggregat för bastu 5. Frånluftskanal 2. Badrum 4. Frånluftsventil 6. Bastuns dörr 7. Här kan man också installera en ventilationsventil som hålls stängd medan bastun värms upp och medan man badar.
Seite 19: Bastustenar
Bruks- och installationsanvisning SKSM STJ 2.4 Bastustenar Stenar av kvalitet lever upp till följande krav: Stenarna ska tåla hög värme och den värmeväxling som orsakas av att vattnet som kastas på stenarna förångas. Stenarna ska tvättas före användning för att undvika lukt och damm.
Seite 20: Aggregatets Styrenheter
Bruks- och installationsanvisning SKSM STJ 2.5 Aggregatets styrenheter 2.5.1 Timer Aggregatets styranordning fungerar med en 12-timmarstimer som har tre funktionslägen. Ställ in timern genom att vrida vredet medsols till önskat funktionsläge. Timern rör sig motsols mot nollpositionen. 1. Nollposition (0). Aggregatet värms inte upp i denna position.
Seite 21: Eluppvärmningens Korskoppling
Bruks- och installationsanvisning SKSM STJ 2.6 Eluppvärmningens korskoppling Eluppvärmningens korskoppling gäller bostäder med eluppvärmning. Bastuaggregatets termostat styr också uppvärmningens korskoppling, d.v.s. uppvärmningen av bostaden aktiveras när bastutermostaten bryter strömmen till aggregatet. 2.7 Om aggregatet inte värms upp Om aggregatet inte värms upp, kontrollera att 1.
Seite 22: Aggregatets Installation
Bruks- och installationsanvisning SKSM STJ 2.9.1 Aggregatets installation (mm) (mm) min 30 min 30 min 30 MIN. Väggställningens minsta installationsmått (mm) borr Ø 3,5 mm Lockskruv 6 x 40 (2 st.) Lockskruv 6 x 16 (2 st.) Bild 2 Skyddsavstånd...
Seite 23: Aggregatets Anslutning Till Elnätet
Bruks- och installationsanvisning SKSM STJ 2.10 Aggregatets anslutning till elnätet Allt anslutningsarbete får endast utföras av behörig elinstallatör enligt gällande föreskrifter. Elbastuaggregatet ansluts halvfast till elnätet. Som anslutningskabel används kabel H07RN-F (60245 IEC 66), alternativt en kabel som har motsvarande eller högre kvalitet. Andra kablar i aggregatet (till signallampan och eluppvärmningens korskoppling) ska också...
Seite 24: Placering Av Skarvsladdens Kopplingsdosa I Bastun
Bruks- och installationsanvisning SKSM STJ Aggregat KIUAS Bild 3 Placering av kopplingsdosa 2.12 Placering av skarvsladdens kopplingsdosa i bastun A = Minsta skyddsavstånd 1. Rekommenderad placering av kopplingsdosan. 2. Inom detta område bör en silumindosa användas. 3. Detta område bör undvikas och en silumindosa ska alltid användas.
Seite 25: Kopplingsschema
Bruks- och installationsanvisning SKSM STJ 2.13 Kopplingsschema Lämpövastukset, Värmeelement, Tennid, Heating elements, Teho, Effekt Heizeelement, Resistores Térmicos, Éléments chauffants, Input, Potencia ТЭНы, Topné prvky, Нагревателен елемент, Elementy grzewcze, Leistung, Moc Element de încălzire, Θερμαντικό στοιχείο Vöimsus,Wejscie Puissance, Výkon 230V Мощност, Energie Είσοδος...
Seite 26: Tabell 3 Sksm Stj Reservdelar
Bruks- och installationsanvisning SKSM STJ 3. Reservdelslista till SKSM STJ-aggregat Produkt- Produktnamn SKSM STJ SKSM STJ SKSM STJ SKSM STJ SKSM STJ nummer 4071002 Grundrosti Klocka 5509053 OYKF 1 Termostat 5408013 OLCH 1 Nätanslutning 7812550 NLWD 1-1 Anordning för 7712000 vattenutförsel NKWA...
Seite 27 Bruks- och installationsanvisning SKSM STJ 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen...
Seite 28 REWARD YOURSELF Product Manual SKSM STJ MMMMon ELECTRIC SAUNA HEATER: 1712-30-171809 1712-45-171809 1712-60-171809 1712-80-171809 1712-90-171809 314 SKSM 204-3 B...
Seite 29 2.10 Connection of the sauna heater to the mains 2.11 Electric heating toggle 2.12 Location for the connection box 2.13 Viring diagram 3. Spare parts for the SKSM STJ-electric sauna heater 4. ROHS Images and Tables Image 1 Recommended sauna room ventilation...
Seite 30: Quick Instructions For Use Of The Sauna Heater
Product Manual SKSM STJ 1. Quick instructions for use of the sauna heater 1.1 Check before taking a sauna bath The sauna room is suitable for taking a sauna bath. The door and the window are closed. The sauna heater is topped with stones that comply with the manufacturer's recommendations, the heat- ing elements are covered with stones, and the stones are piled sparsely.
Seite 31: Recommended Sauna Room Ventilation
Product Manual SKSM STJ 2.2 Recommended sauna room ventilation 1000 mm 500 mm Image 1 Recommended sauna room ventilation 1. Sauna room 3. Electric sauna heater 5. Exhaust flue or channel 2. Washroom 4. Exhaust valve 6. Door to the sauna room 7.
Seite 32: Sauna Heater Stone
Product Manual SKSM STJ 2.4 Sauna heater stone Quality stones meet the following requirements: Sauna stones should withstand heat and heat variation caused by vaporisation of the water thrown on the stones. Stones should be rinsed before use in order to avoid odour and dust.
Seite 33: Sauna Heater Controls
Product Manual SKSM STJ 2.5 Sauna heater controls 2.5.1 Timer The sauna heater is controlled by operating a 12-hour timer with three operating zones. The timer is set by twisting the knob clockwise until the desired operating zone is reached. When operating, the timer gradually travels counter-clockwise towards the zero position.
Seite 34: Electric Heating Toggle
Product Manual SKSM STJ 2.6 Electric heating toggle Electric heating toggle applies to homes with an electric heating system. The sauna heater thermostat also controls the heating toggle. In other words, home heating turns on once the sauna thermostat cuts power off the sauna heater.
Seite 35: Sauna Heater Safety Clearances
Product Manual SKSM STJ 2.9.1 Sauna heater safety clearances (mm) (mm) min 30 min 30 min 30 MIN. Minimium distances to the mounting bracket (mm) Grill Ø 3,5 mm Screws 6 x 40 (2 pcs) Screws 6 x 16 (2 pcs)
Seite 36: Connection Of The Sauna Heater To The Mains
Product Manual SKSM STJ 2.10 Connection of the sauna heater to the mains The sauna heater must be connected to the mains by a qualified electrician and in compliance with current regulations. Sauna heater is connected with a semi-permanent connection. Use H07RN-F (60245 IEC 66) cables or a corresponding type.
Seite 37: Location For The Connection Box
Product Manual SKSM STJ Heater image 3 Locating the connection box for connection cable in the sauna room 2.12 Location for the connection box A = Specified minimum safety clearance 1. Recommended location for the connection box 2. Silumin box recommended in this area.
Seite 38: Wiring Diagram
Product Manual SKSM STJ 2.13 Wiring diagram Lämpövastukset, Värmeelement, Tennid, Heating elements, Teho, Effekt Heizeelement, Resistores Térmicos, Éléments chauffants, Input, Potencia ТЭНы, Topné prvky, Нагревателен елемент, Elementy grzewcze, Leistung, Moc Element de încălzire, Θερμαντικό στοιχείο Vöimsus,Wejscie Puissance, Výkon 230V Мощност, Energie Είσοδος...
Seite 39 Product Manual SKSM STJ 3. Spare parts for the SKSM STJ-electric sauna heater Product SKSM STJ SKSM STJ SKSM STJ SKSM STJ SKSM STJ Part Product title number 4071002 Basic grate Clock 5509053 OYKF 1 Thermostat 5408013 OLCH 1 Mains connector...
Seite 40 Product Manual SKSM STJ 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen...
Seite 41: Elektrisches Saunaheizgerät
REWARD YOURSELF Produkthandbuch SKSM STJ MMMMon ELEKTRISCHES SAUNAHEIZGERÄT: 1712-30-171809 1712-45-171809 1712-60-171809 1712-80-171809 1712-90-171809 314 SKSM 204-4 B...
Seite 42 2.9.1 Sicherheitsabstände für das Saunaheizgerät 2.10 Netzanschluss des Heizgeräts 2.11 Schalter für Elektroheizung 2.12 Lage der Anschlussdose 2.13 Schaltdiagramm 3. Ersatzteile für das elektrische Saunaheizgerät „SKSM STJ“ 4. ROHS Abbildungen und Tabellen Abbildung 1 Empfohlene Belüftung des Saunaraums Abbildung 2 Sicherheitsabstände...
Seite 43: Schnellanleitung Zur Verwendung Des Saunaheizgeräts
Produkthandbuch SKSM STJ 1. Schnellanleitung zur Verwendung des Saunaheizgeräts 1.1 Vor jedem Saunagang müssen folgende Punkte überprüft werden Die Räumlichkeit eignet sich zur Verwendung als Saunaraum. Tür und Fenster sind geschlossen. Die Steine auf dem Saunaheizgerät entsprechen den Herstellerempfehlungen, die Heizelemente sind mit Steinen bedeckt und die Steine sind nicht zu dicht aufgeschichtet.
Seite 44: Empfohlene Belüftung Des Saunaraums
Produkthandbuch SKSM STJ 2.2 Empfohlene Belüftung des Saunaraums 1000 mm 500 mm Abbildung 1 Empfohlene Belüftung des Saunaraums 1. Saunaraum 3. Elektrisches Saunaheizgerät 5. Abluftkanal 2. Waschraum 4. Ablassventil 6. Tür zum Saunaraum 7. Hier kann auch ein Lüftungsventil eingebaut werden, das während des Aufheizens und Betriebs der Sauna geschlossen ist.
Seite 45: Saunasteine
Produkthandbuch SKSM STJ 2.4 Saunasteine Qualitativ hochwertige Steine sollten die folgenden Anforderungen erfüllen: Sie sind hitzebeständig sowie resistent gegen Temperaturschwankungen, die durch Verdampfen des auf die Steine geschütteten Wassers entstehen. Die Heizsteine sollten vor der Verwendung gespült werden, um Gerüche und Staubbildung zu vermei- den.
Seite 46: Bedienelemente Des Saunaheizgeräts
Produkthandbuch SKSM STJ 2.5 Bedienelemente des Saunaheizgeräts 2.5.1 Zeitschalter Das Saunaheizgerät wird durch einen 12-Stunden-Zeitschalter mit drei Einstellbereichen gesteuert. Der Zeit- schalter wird eingestellt, indem Sie den Drehschalter im Uhrzeigersinn auf die gewünschte Betriebsstufe stel- len. Der Zeitschalter dreht sich dann während des Betriebs wieder langsam zurück in die Position 0.
Seite 47: Schalter Für Elektroheizung
Produkthandbuch SKSM STJ 2.6 Schalter für Elektroheizung Dieser Schalter kann in Gebäuden mit Elektroheizung eingesetzt werden. Der Thermostat des Saunaheizgeräts steuert auch den Schalter für die Elektroheizung. Mit anderen Worten, die Hauptheizung wird eingeschaltet, sobald der Saunathermostat das Saunaheizgerät abschaltet.
Seite 48: Sicherheitsabstände Für Das Saunaheizgerät
Produkthandbuch SKSM STJ 2.9.1 Sicherheitsabstände für das Saunaheizgerät (in mm) (in mm) min 30 min 30 min 30 MIN. Mindestabstände zu den Halterungen (in mm) Bohrungsdurchmesser Ø 3,5 mm Schrauben 6 x 40 (2 pcs) Schrauben 6 x 16 (2 pcs) Abbildung 2 Sicherheitsabstände...
Seite 49: Netzanschluss Des Heizgeräts
Produkthandbuch SKSM STJ 2.10 Netzanschluss des Heizgeräts Das Saunaheizgerät darf nur von einem qualifizierten Elektriker und unter Einhaltung der geltenden gesetzli- chen Vorschriften an die Stromversorgung angeschlossen werden. Das Saunaheizgerät wird mit einer semi- permanenten Verbindung angeschlossen. Verwenden Sie Kabel des Typs H07RN-F (60245 IEC 66) oder eines vergleichbaren Typs.
Seite 50: Heizgerät
Produkthandbuch SKSM STJ Heizgerät Abbildung 3 Lage der Anschlussdose für das Anschlusskabel im Saunaraum 2.12 Lage der Anschlussdose A = vorgeschriebener Mindestabstand 1. Empfohlener Bereich für die Montage der Anschlussdose 2. In diesem Bereich wird eine Anschlussdose aus Silumin empfohlen.
Seite 51: Schaltdiagramm
Produkthandbuch SKSM STJ 2.13 Schaltdiagramm Lämpövastukset, Värmeelement, Tennid, Heating elements, Teho, Effekt Heizeelement, Resistores Térmicos, Éléments chauffants, Input, Potencia ТЭНы, Topné prvky, Нагревателен елемент, Elementy grzewcze, Leistung, Moc Element de încălzire, Θερμαντικό στοιχείο Vöimsus,Wejscie Puissance, Výkon 230V Мощност, Energie Είσοδος...
Seite 52: Ersatzteile Für Das Elektrische Saunaheizgerät „Sksm Stj
Produkthandbuch SKSM STJ 3. Ersatzteile für das elektrische Saunaheizgerät „SKSM STJ“ Produkt Produkt- SKSM STJ SKSM STJ SKSM STJ SKSM STJ SKSM STJ Ersatzteil nummer bezeichnung 4071002 Rost 5509053 OYKF 1 Thermostat 5408013 OLCH 1 Netzanschluss 7812550 NLWD 1-1 Kabelklemme...
Seite 53: Rohs
Produkthandbuch SKSM STJ Produkthandbuch SKSM STJ 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen...
Seite 54 REWARD YOURSELF Manuel d'utilisation SKSM STJ CHAUFFE-SAUNA ÉLECTRIQUE : 1712-30-171809 1712-45-171809 1712-60-171809 1712-80-171809 1712-90-171809 314 SKSM 204-5 B...
Seite 55 2.11 Interrupteur de chauffage électrique 2.12 Emplacement du boîtier de raccordement 2.13 Schéma de raccordement 3. Pièces de rechange pour le chauffe-sauna électrique SKSM STJ 4. ROHS Tableaux et illustrations Illustration 1 Recommandations relatives à la ventilation de la cabine de sauna Illustration 2 Dégagements de sécurité...
Seite 56: Instructions Rapides Pour Utiliser Le Chauffe-Sauna
Manuel d'utilisation SKSM STJ 1. Instructions rapides pour utiliser le chauffe-sauna 1.1 Précautions à prendre avant de prendre un bain de vapeur Assurez-vous qu’il est possible de prendre un bain de vapeur dans le sauna. Assurez-vous que la porte et la fenêtre sont fermées.
Seite 57: Recommandations Relatives À La Ventilation De La Cabine De Sauna
Manuel d'utilisation SKSM STJ 2.2 Recommandations relatives à la ventilation de la cabine de sauna 1000 mm 500 mm Illustration 1 Recommandations relatives à la ventilation de la cabine de sauna 1. Cabine de sauna 3. Chauffe-sauna électrique 5. Tube ou conduite d'évacuation 4.
Seite 58: Pierres Pour Chauffe-Sauna
Manuel d'utilisation SKSM STJ 2.4 Pierres pour chauffe-sauna Les pierres pour sauna doivent répondre aux exigences suivantes : Elles doivent résister à la chaleur et aux écarts de température lorsque l'eau ruisselle dessus. Elles doivent être rincées avant utilisation afin de retirer la poussière et d'éviter les odeurs.
Seite 59: Commandes Du Chauffe-Sauna
Manuel d'utilisation SKSM STJ 2.5 Commandes du chauffe-sauna 2.5.1 Minuterie Le chauffe-sauna est commandé par une minuterie de 12 heures comportant trois zones de fonctionnement. Le réglage de la minuterie se fait en tournant le bouton dans le sens des aiguilles d’une montre jusqu’à ce que la zone de fonctionnement souhaitée soit atteinte.
Seite 60: Interrupteur De Chauffage Électrique
Manuel d'utilisation SKSM STJ 2.6 Interrupteur de chauffage électrique L’interrupteur de chauffage électrique concerne les maisons équipées d’un système de chauffage électrique. Le thermostat du chauffe-sauna commande aussi l’interrupteur de chauffage électrique. En d’autres termes, le chauffage domestique s’allume dès que le thermostat du sauna éteint le chauffe-sauna.
Seite 61: Dégagements De Sécurité Du Chauffe-Sauna
Manuel d'utilisation SKSM STJ 2.9.1 Dégagements de sécurité du chauffe-sauna (mm) (mm) min 30 min 30 min 30 MIN. Distances minimum par rapport au support d’installation (mm) Grille Ø 3,5 mm Vis 6 x 40 (2 pcs) Vis 6 x 16 (2 pcs) Illustration 2 Dégagements de sécurité...
Seite 62: Raccordement Du Chauffe-Sauna Au Réseau Électrique
Manuel d'utilisation SKSM STJ 2.10 Raccordement du chauffe-sauna au réseau électrique Le raccordement du chauffe-sauna au réseau électrique ne doit être effectué que par un électricien qualifié et conformément à la réglementation en vigueur. Le chauffe-sauna est raccordé par une connexion semi- permanente.
Seite 63: Emplacement Du Boîtier De Raccordement
Manuel d'utilisation SKSM STJ Chauffe- sauna Illustration 3 Emplacement du boîtier du câble de raccordement dans la cabine de sauna 2.12 Emplacement du boîtier de raccordement A = Dégagement de sécurité minimum spécifié 1. Emplacement recommandé pour le boîtier de raccordement.
Seite 64: Schéma De Raccordement
Manuel d'utilisation SKSM STJ 2.13 Schéma de raccordement Lämpövastukset, Värmeelement, Tennid, Heating elements, Teho, Effekt Heizeelement, Resistores Térmicos, Éléments chauffants, Input, Potencia ТЭНы, Topné prvky, Нагревателен елемент, Elementy grzewcze, Leistung, Moc Element de încălzire, Θερμαντικό στοιχείο Vöimsus,Wejscie Puissance, Výkon 230V Мощност, Energie...
Seite 65: Pièces De Rechange Pour Le Chauffe-Sauna Électrique Sksm Stj
Manuel d'utilisation SKSM STJ 3. Pièces de rechange pour le chauffe-sauna électrique SKSM STJ SKSM STJ SKSM STJ SKSM STJ SKSM STJ SKSM STJ Pièce Référence Nom du produit 4071002 Grille de base Horloge 5509053 OYKF 1 Thermostat 5408013 OLCH 1...
Seite 66: Rohs
Manuel d'utilisation SKSM STJ 4. ROHS Instrucciones de protección medioambiental Instructions for environmental protection Este producto no debe ser tratado como un residuo This product must not be disposed with doméstico normal al final de su vida útil, sino que debe...
Seite 67 REWARD YOURSELF Manual del producto SKSM STJ CALENTADOR DE SAUNA ELÉCTRICO: 1712-30-171809 1712-45-171809 1712-60-171809 1712-80-171809 1712-90-171809 314 SKSM 204-6 B...
Seite 68 2.10 Conexión del calentador de sauna a la red eléctrica 2.11 Conmutador de calefacción eléctrica 2.12 Colocación de la caja de conexiones 2.13 Diagrama de conexiones 3. Repuestos para el calentador de sauna eléctrico SKSM STJ 4. ROHS Imágenes y tablas Imagen 1 Ventilación recomendada para la sauna...
Seite 69: Instrucciones Rápidas Para El Uso Del Calentador De Sauna
Manual del producto SKSM STJ 1. Instrucciones rápidas para el uso del calentador de sauna 1.1 Comprobaciones antes de usar la sauna Compruebe que la sala de sauna es adecuada para su uso. Compruebe que la puerta y la ventana están cerradas.
Seite 70: Ventilación Recomendada Para La Sauna
Manual del producto SKSM STJ 2.2 Ventilación recomendada para la sauna 1000 mm 500 mm Imagen 1 Ventilación recomendada para la sauna 1. Sala de sauna 3. Calentador de sauna eléctrico 5. Conducto o canal de escape 2. Aseo 4. Válvula de escape 6.
Seite 71: Piedras Del Calentador De Sauna
Manual del producto SKSM STJ 2.4 Piedras del calentador de sauna Las piedras de calidad cumplen los siguientes requisitos: Las piedras de sauna deben soportar el calor y la variación de calor que produce la vaporización del agua que se vierte sobre ellas.
Seite 72: Controles Del Calentador De Sauna
Manual del producto SKSM STJ 2.5 Controles del calentador de sauna 2.5.1 Temporizador El calentador de sauna se controla mediante un temporizador de 12 horas con tres zonas de funcionamiento. El temporizador se ajusta girando el botón en el sentido de las agujas del reloj hasta llegar a la zona de fun- cionamiento deseada.
Seite 73: Conmutador De Calefacción Eléctrica
Manual del producto SKSM STJ 2.6 Conmutador de calefacción eléctrica El conmutador de calefacción eléctrica es aplicable a los hogares que disponen de un sistema de calefacción eléctrica. El termostato del calentador de sauna controla también el conmutador de calefacción. En otras palabras, la calefacción doméstica se enciende cuando el termostato de la sauna corta la alimentación del calentador de...
Seite 74: Separación De Seguridad Del Calentador De Sauna
Manual del producto SKSM STJ 2.9.1 Separación de seguridad del calentador de sauna (mm) (mm) min 30 min 30 min 30 MIN. Distancias mínimas con la escuadra de montaje (mm) Rejilla Ø 3,5 mm Tornillos 6 × 40 (2 pcs) Tornillos 6 ×...
Seite 75: Conexión Del Calentador De Sauna A La Red Eléctrica
Manual del producto SKSM STJ 2.10 Conexión del calentador de sauna a la red eléctrica La conexión del calentador de sauna a la red eléctrica deberá ser llevada a cabo por un electricista cualifi- cado de conformidad con la normativa en vigor. El calentador de sauna se conecta con una conexión se- mipermanente.
Seite 76: Colocación De La Caja De Conexiones
Manual del producto SKSM STJ Calentador Imagen 3 Colocación de la caja de conexiones para el cable de conexión en la sala de sauna 2.12 Colocación de la caja de conexiones A = Separación de seguridad mínima especificada 1. Colocación recomendada de la caja de conexiones.
Seite 77: Imagen 4 Diagrama De Conexiones
Manual del producto SKSM STJ 2.13 Diagrama de conexiones Lämpövastukset, Värmeelement, Tennid, Heating elements, Teho, Effekt Heizeelement, Resistores Térmicos, Éléments chauffants, Input, Potencia ТЭНы, Topné prvky, Нагревателен елемент, Elementy grzewcze, Leistung, Moc Element de încălzire, Θερμαντικό στοιχείο Vöimsus,Wejscie Puissance, Výkon 230V Мощност, Energie...
Seite 78 Manual del producto SKSM STJ 3. Repuestos para el calentador de sauna eléctrico SKSM STJ SKSM STJ SKSM STJ SKSM STJ SKSM STJ SKSM STJ Pieza Referencia Nombre del producto 4071002 Rejilla base Reloj 5509053 OYKF 1 Termostato 5408013 OLCH 1...
Seite 79: Restricciones A La Utilización De Determinadas Sustancias Peligrosas
Manual del producto SKSM STJ 4. ROHS Restricciones a la utilización de determinadas sustancias peligrosas Instrucciones de protección medioambiental Instructions for environmental protection Este producto no debe ser tratado como un residuo This product must not be disposed with doméstico normal al final de su vida útil, sino que debe...
Seite 80 REWARD YOURSELF Руководство по SKSM STJ ЭЛЕКТРОКАМЕНКИ: 1712-30-171809 1712-45-171809 1712-60-171809 1712-80-171809 1712-90-171809 7014634 314 SKSM 204-7 B...
Seite 81 Безопасные расстояния установки электрокаменки 2.9.1 2.10 Подключение электрокаменки к электрической сети 2.11 Тумблер электронагрева 2.12 Расположение соединительной коробки 2.13 Схема электрических соединений 3. Запасные части к электрокаменке SKSM STJ 4. ROHS Рисунки и таблицы Рис 1 Рекомендации по вентиляции сауны Рис. 2 Безопасные...
Seite 82: Проверить Перед Тем, Как Включить Электрокаменку
Руководство по SKSM STJ 1. Как быстро начать использовать электрокаменку 1.1 Проверить перед тем, как включить электрокаменку Помещение пригодно для приема сауны. Окна и двери закрыты. Каменка заполнена камнями в соответствии с рекомендациями изготовителя. Камни уложены с зазорами и покрывают нагревательные элементы.
Seite 83: Рекомендации По Вентиляции Сауны
Руководство по SKSM STJ 2.2 Рекомендации по вентиляции сауны 1000 mm 500 mm Рисунок 1 Рекомендации по вентиляции сауны 1. Сауна 3. Электрокаменка 5. Выпускной канал 2. Душевая 4. Выпускной клапан 6. Дверь в сауну 7. Вентиляционный клапан можно установить здесь и закрывать его на время прогрева и приема...
Seite 84: Камни Для Электрокаменки
Руководство по SKSM STJ 2.4 Камни для электрокаменки Качественные камни соответствуют следующим требованиям: Камни для сауны должны выдерживать нагрев и изменения температуры при испарении воды, наливаемой на них. Перед использованием в сауне камни должны быть хорошо промыты, чтобы не было запаха и...
Seite 85: Средства Управления Электрокаменки
Руководство по SKSM STJ 2.5 Средства управления электрокаменки 2.5.1 Таймер Управление электрокаменкой осуществляется при помощи 12-часового таймера, работающего в трех зонах. Таймер устанавливается путем поворота ручки по часовой стрелке до необходимой рабочей зоны. При работе таймер постепенно возвращается против часовой стрелки на нулевое положение.
Seite 86: Тумблер Электронагрева
Руководство по SKSM STJ 2.6 Тумблер электронагрева Тумблер электронагрева используется в домах с электрической системой отопления. Термостат электрокаменки также управляет тумблером нагрева. Другими словами, домашнее отопле- ние включается, когда термостат сауны отключает питание электрокаменки. 2.7 Если электрокаменка не нагревается Если электрокаменка не нагревается, проверьте следующее: 1.
Seite 87: Безопасные Расстояния Установки Электрокаменки
Руководство по SKSM STJ 2.9.1 Безопасные расстояния установки электрокаменки (мм) (мм) min 30 min 30 min 30 MIN. Минимальные расстояния до монтажного крепления (мм) Решетка Ø 3,5 мм Винты 6 x 40 (2 шт.) Винты 6 x 16 (2 шт.) Рис.
Seite 88: Подключение Электрокаменки К Электрической Сети
Руководство по SKSM STJ 2.10 Подключение электрокаменки к электрической сети Подключение электрокаменки к электрической сети осуществляется квалифицированным электриком и в соответствии с действующими нормами. Электрокаменка подключается к источнику переменного тока. Используйте кабели H07RN-F (60245 IEC 66) или кабели соответствующего типа. Данные реко- мендации...
Seite 89: Расположение Соединительной Коробки
Руководство по SKSM STJ Печь Рис. 3 Расположение соединительной коробки для соединительного кабеля в помещении сауны 2.12 Расположение соединительной коробки A = Установленные минимальные безопасные расстояния 1. Рекомендуемое расположение соединительной коробки 2. Рекомендуется устанавливать в этом месте силуминовую коробку. 3. Эту область необходимо избегать. Всегда используйте силуминовую коробку.
Seite 90: Схема Электрических Соединений
Руководство по SKSM STJ 2.13 Схема электрических соединений Lämpövastukset, Värmeelement, Tennid, Heating elements, Teho, Effekt Heizeelement, Resistores Térmicos, Éléments chauffants, Input, Potencia ТЭНы, Topné prvky, Нагревателен елемент, Elementy grzewcze, Leistung, Moc Element de încălzire, Θερμαντικό στοιχείο Vöimsus,Wejscie Puissance, Výkon 230V Мощност, Energie...
Seite 91: Запасные Части К Электрокаменке Sksm Stj
Руководство по SKSM STJ 3. Запасные части к электрокаменке SKSM STJ Позиция SKSM STJ SKSM STJ SKSM STJ SKSM STJ SKSM STJ Номер Наименование № Основная решетка 4071002 Таймер 5509053 OYKF 1 Термостат 5408013 OLCH 1 Соединитель для подключения к...
Seite 92 Руководство по SKSM STJ 4. ROHS Указания по защите окружающей среды Instructions for environmental protection После окончания срока службы электрокаменку нельзя This product must not be disposed with выбрасывать в контейнер, предназначенный для normal household waste at the end of обычных...
Seite 93 REWARD YOURSELF Podręcznik produktu SKSM STJ ELEKTRYCZNY PIEC DO SAUNY 1712-30-171809 1712-45-171809 1712-60-171809 1712-80-171809 1712-90-171809 314 SKSM 204-8 B...
Seite 94 2.10 Złącze zasilania 2.11 Przełącznik ogrzewania elektrycznego 2.12 Lokalizacja skrzynki rozdzielczej dla przewodu przyłączeniowego w kabinie saumy 2.13 Schemat połączeń 3. Części zamienne do elektrycznego pieca do sauny SKSM STJ 4. ROHS Rysunki i tabela Rysunek 1. Zalecana wentylacja kabiny sauny Odległości bezpieczeństwa...
Seite 95: Skrócona Instrukcja Użytkowania Pieca Do Sauny
Podręcznik produktu SKSM STJ 1. Skrócona instrukcja użytkowania pieca do sauny 1.1 Sprawdź przed skorzystaniem z sauny Czy kabina sauny jest odpowiednie do swojego przeznaczenia. Czy drzwi i okno są zamknięte. Czy piec do sauny jest od góry pokryty kamieniami, które są zgodne z zaleceniami producenta, a elementy grzejne są...
Seite 96: Zalecana Wentylacja Kabiny Sauny
Podręcznik produktu SKSM STJ 2.2 Zalecana wentylacja kabiny sauny 1000 mm 500 mm Rysunek 1. Zalecana wentylacja kabiny sauny Wentylacja kabiny sauny 5. Rura lub kanał wylotowy 1. Sauna 3. Piec elektryczny w saunie 2. Umywalnia 4. Zawór wylotowy 6. Drzwi do sauny 7.
Seite 97: Kamienie Do Pieca Do Sauny
Podręcznik produktu SKSM STJ 2.4 Kamienie do pieca do sauny Należy stosować tylko dobrej jakości, specjalne kamienie do pieca do sauny. - Kamienie do sauny powinny być odporne na wysoką temperaturę i nagłe zmiany temperatury (podczas polewania kamieni wodą). - W celu pozbycia się pyłu i zapachu, przed włożeniem kamieni do pieca należy je dokładnie opłukać pod wodą.
Seite 98: Elementy Sterowania Pieca
Podręcznik produktu SKSM STJ 2.5 Elementy sterowania pieca 2.5.1 Przełącznik regulatora czasowego Piec jest sterowany za pomocą 12-godzinowewgo regulatora czasowego z trzema strefami pracy. Regulator czasowy us- tawia się poprzez obrót pokrętła zgodnie z ruchem wskazówek zegara aż do osiągnięcia żądanej strefy. W czasie pracy regulator czasowy stopniowo obraca się...
Seite 99: Przełącznik Ogrzewania Elektrycznego
Podręcznik produktu SKSM STJ 2.6 Przełącznik ogrzewania elektrycznego Przełącznik ogrzewania elektrycznego nadaje się do zastosowania w domach posiadających system ogrzewania elektrycznego. Termostat pieca steruje również przełącznikiem ogrzewania. Innymi słowy, ogrzewanie domu włącza się, gdy termostat sauny odcina zasilanie od pieca do sauny.
Seite 100: Instalacja Pieca Do Sauny
Podręcznik produktu SKSM STJ 2.9.1 Instalacja pieca do sauny min 30 min 30 min 30 MIN. Minimalne odległości do Wspornika (mm) Wywierć Ø3,5 Śruby 6 x 40 (2 szt.) Śruby 6 x 16 (2 szt.) Odległości bezpieczeństwa Rysunek2 Minimalna Minimalna od- ściana...
Seite 101: Złącze Zasilania
Podręcznik produktu SKSM STJ 2.10 Złącze zasilania Piec musi być podłączony do sieci zasilającej przez wykwalifikowanego elektryka oraz zgodnie z obowiązującymi przepisami. Piec do sauny podłączony jest za pomocą złącza półstałego. Użyj kabli H07RN-F (60245 IEC 66) lub ich odpowiedników. Inne kable wyjściowe (lampki sygnalizacyjnej, przełącznika podgrzewania elektrycznego) również podlegają...
Seite 102: Lokalizacja Skrzynki Rozdzielczej Dla Przewodu Przyłączeniowego W Kabinie Saumy
Podręcznik produktu SKSM STJ Piec do KIUAS sauny Rysunek 3. Lokalizacja skrzynki rozdzielczej 2.12 Lokalizacja skrzynki rozdzielczej dla przewodu przyłączeniowego w kabinie sauny A = Określony minimalny bezpieczny odstęp 1. Zalecane miejsce dla skrzynki rozdzielczej 2. W tym miejscu zaleca się użycie skrzynki z siluminu.
Seite 103: Schemat Połączeń
Podręcznik produktu SKSM STJ 2.13 Schemat połączeń Lämpövastukset, Värmeelement, Tennid, Heating elements, Teho, Effekt Heizeelement, Resistores Térmicos, Éléments chauffants, Input, Potencia ТЭНы, Topné prvky, Нагревателен елемент, Elementy grzewcze, Leistung, Moc Element de încălzire, Θερμαντικό στοιχείο Vöimsus,Wejscie Puissance, Výkon 230V Мощност, Energie Είσοδος...
Seite 104: Części Zamienne Do Elektrycznego Pieca Do Sauny Sksm Stj
Podręcznik produktu SKSM STJ 3. Części zamienne do elektrycznego pieca do sauny SKSM STJ Częś Numer Nazwa produktu SKSM STJ SKSM STJ SKSM STJ SKSM STJ SKSM STJ produktu Ruszt pojemnika 4071002 na kamienie Zegar 5509053 OYKF 1 Termostat 5408013 OLCH 1 Złącze zasilania...
Seite 105: Rohs
Publikacja tego dokumentu tak w pełni jak i częściowo jest zabroniona bez pisemnej zgody Helo. Helo nieustannie udoskonala swoje produkty, dlatego firmy Helo i Koperfam Sp. z o.o. zastrzegają sobie prawo do wprowadzania zmian konstrukcyjnych, technicznych, materiałowych, parametrów technicznych, wyposażenia i specyfikacji oferowanych urządzeń bez wcześniejszego powiadomienia klientów. W niektórych krajach mogą...
Seite 106 REWARD YOURSELF Kasutusjuhend SKSM STJ ELEKTRIKERIS: 1712-45-171809 1712-60-171809 1712-80-171809 1712-90-171809 314 SKSM 204-9 A...
Seite 107 2.10.1 Kerise ohutusvahemikud 2.11 Kerise ühendamine toitevõrku 2.12 Elektrikütte ümberlülitamine 2.13 Ühenduskarbi asukoht 2.14 Ühenduste skeem 3. Elektrikerise SKSM STJ varuosad 4. ROHS Joonised ja tabelid Joonis 1. Lavaruumi soovitatav ventilatsioon Joonis 2. Ohutusvahemikud Joonis 3. Lavaruumis ühenduskaabli ühenduskarbile sobiva koha leidmine Joonis 4.
Seite 108: Kerise Kasutamise Lühijuhised
Kasutusjuhend SKSM STJ 1. Kerise kasutamise lühijuhised 1.1 Saunatamiseelne kontroll Lavaruum on saunatamiseks sobivas seisukorras. Uks ja aken on suletud. Keris on kividega täidetud vastavalt tootja soovitustele, kütteelemendid on kividega kaetud ja kivid on üksteisele paigutatud hõredalt. MÄRKUS. Ehituslike saviplaatide kasutamine pole lubatud.
Seite 109: Lavaruumi Soovitatav Ventilatsioon
Kasutusjuhend SKSM STJ 2.2 Lavaruumi soovitatav ventilatsioon 1000 mm 500 mm Joonis 1. Lavaruumi soovitatav ventilatsioon 1. Lavaruum 3. Elektrikeris 5. Suitsutoru või -kanal 2. Pesuruum 4. Väljalaskeklapp 6. Lavaruumi uks 7. Ventilatsiooniklapi võib paigaldada siia ning sauna kütmise ja saunatamise ajal kinnisena hoida.
Seite 110: Kerisekivid
Kasutusjuhend SKSM STJ Kerisekivid Kvaliteetsed kivid peavad vastama järgmistele nõuetele. Kerisekivid peavad vastu pidama kuumusele ja temperatuurierinevustele, mida põhjustab kividele visatava vee aurustumine. Lõhnade ja tolmu vältimiseks tuleb kivid enne kasutamist üle loputada. Kerisekivid peaksid olema ebaühtlase pinnaga, kuna see pakub veele aurustumiseks suuremat pinda.
Seite 111: Kerise Juhtnupud
Kasutusjuhend SKSM STJ 2.6 Kerise juhtnupud 2.6.1 Taimer Kerist juhitakse 12-tunnise taimeriga, millel on kolm töötsooni. Taimeri seadistamiseks keerake nuppu päripä- eva, kuni jõuate soovitud töötsooni. Töötades liigub taimer tasapisi vastupäevases suunas, kuni jõuab tagasi 0-asendisse. 1. 0-asend. Keris ei ole sisse lülitatud.
Seite 112: Elektrikütte Ümberlülitamine
Kasutusjuhend SKSM STJ 2.7 Elektrikütte ümberlülitamine Elektrikütte ümberlülitamine kohaldub kodudele, kus kasutatakse elektriküttesüsteemi. Kerise termostaat juhib ka kütmise ümberlülitamist. Teisisõnu lülitub koduküte sisse siis, kui sauna termostaat katkestab kerise elektrivarustuse. 2.8 Kui keris ei küta Kui keris ei küta, veenduge järgnevas.
Seite 113: Kerise Ohutusvahemikud
Kasutusjuhend SKSM STJ 2.10.1 Kerise ohutusvahemikud (mm) (mm) min 30 min 30 min 30 MIN. Miinimumvahemikud paigalduskronsteinini (mm) Võre Ø 3,5 mm Kruvid 6 × 40 (2 tk) Kruvid 6 × 16 (2 tk) Joonis 2. Ohutusvahemikud Minimaalne Võimsus Lavaruum...
Seite 114: Kerise Ühendamine Toitevõrku
Kasutusjuhend SKSM STJ 2.11 Kerise ühendamine toitevõrku Kerise peab toitevõrku ühendama väljaõppinud elektrik, kes järgib seejuures kõiki kehtivaid eeskirju. Keris ühendatakse poolpüsiva ühenduse abil. Kasutage kaableid H07RN-F (60245 IEC 66) või nendega samaväär- seid kaableid. Teised väljundkaablid (signaallamp, elektrikütte ümberlülitamine) peavad samuti neile nõuetele vastama.
Seite 115: Elektrikütte Ümberlülitamine
Kasutusjuhend SKSM STJ 2.12 Elektrikütte ümberlülitamine Elektrikütte ümberlülitamine kohaldub kodudele, kus kasutatakse elektriküttesüsteemi. Kerisel on elektrikütte ümberlülitamise juhtimiseks spetsiaalsed ühendused (tähistusega „N-55”). Ühendused N-55 ja kütteelemendid on samaaegselt pingestatud (230 V). Kerise termostaat juhib ka kütmise ümberlülitamist. Teisisõnu lülitub koduküte sisse siis, kui sauna termostaat katkestab kerise elektrivarustuse.
Seite 116: Ühenduste Skeem
Kasutusjuhend SKSM STJ 2.14 Ühenduste skeem Lämpövastukset, Värmeelement, Tennid, Heating elements, Teho, Effekt Heizeelement, Resistores Térmicos, Éléments chauffants, Input, Potencia ТЭНы, Topné prvky, Нагревателен елемент, Elementy grzewcze, Leistung, Moc Element de încălzire, Θερμαντικό στοιχείο Vöimsus,Wejscie Puissance, Výkon 230V Мощност, Energie Είσοδος...
Seite 117: Elektrikerise Sksm Stj Varuosad
Kasutusjuhend SKSM STJ 3. Elektrikerise SKSM STJ varuosad SKSM SKSM SKSM SKSM Tootenumber Toote nimetus 45 STJ 60 STJ 80 STJ 90 STJ 4071002 Tavaline võre Kell 5509053 OYKF 1 Termostaat 5408013 OLCH 1 Toitevõrgu ühendus 7812550 NLWD 1-1 Kaabliklamber...
Seite 118: Rohs
Kasutusjuhend SKSM STJ 4. ROHS Keskkonnakaitsega seotud juhised Keskkonnakaitse juhised Käesoleva toote kasutusea lõppedes ei tohi seda Seda toodet ei tohi tööea lõppedes koos tavalise hävitada koos majapidamisjäätmetega, vaid see tuleb majapidamisprügiga ära visata. Selle asemel tuleks viia elektri- ja elektroonikaseadmete taaskasutamiseks see toimetada elektri- ja elektroonikaseadmete mõeldud kogumispunkti.
Seite 119 GENUINE SAUNA & STEAM REWARD YOURSELF Návod k instalaci a použití SKSM STJ ELEKTRICKÉ SAUNOVÉ TOPIDLO 1712-30-171809 1712-45-171809 1712-60-171809 1712-80-171809 1712-90-171809 314 SKSM 204-12 A...
Seite 120 3. ROHS Obrázky a tabulky: Obrázek 1 Doporučené větrání saunové kabiny Obrázek 2 Bezpečnostní vzdálenosti Obrázek 3 Umístění rozvaděče Obrázek 4 Schéma zapojení Bezpečnostní vzdálenosti Tabulka 1 Tabulka 2 Kabel a pojistka Tabulka 3 Náhradní díly pro topidlo SKSM STJ...
Seite 121: Stručné Pokyny K Použití Saunového Topidla
Návod k instalaci a použití SKSM STJ 1. Stručné pokyny k použití saunového topidla 1.1 Kontrola před použitím sauny Saunová kabina je vhodná k saunování. Dveře a okno jsou zavřené. Saunové topidlo je naplněno kameny v souladu s doporučeními výrobce, topné prvky jsou zakryté kameny a kameny jsou rozptýlené.
Seite 122: Návod K Instalaci A Použití
Návod k instalaci a použití SKSM STJ 2.2 Doporučené větrání saunové kabiny 1000 mm 500 mm Obrázek 1 Doporučené větrání saunové kabiny 1. Saunová kabina 3. Elektrické saunové topidlo 5. Odsávací kanál 6. Dveře saunové kabiny 2. Umývárna 4. Výfukový ventil 7.
Seite 123: Kameny Saunového Topidla
Návod k instalaci a použití SKSM STJ 2.4 Kameny saunového topidla Kvalitní kameny splňují následující požadavky: – Saunové kameny musí vydržet žár a změny tepla způsobené vypařováním vody z kamenů. – Kameny je třeba před použitím opláchnout, aby se zabránilo tvorbě zápachu a emisím prachu.
Seite 124: Ovládací Prvky Saunového Topidla
Návod k instalaci a použití Návod k instalaci a použití Návod k instalaci a použití Havanna D SKSM STJ Havanna D 2.5 Ovládací prvky saunového topidla 2.5.1 Časovač Saunové topidlo se ovládá pomocí 12hodinového časovače se třemi pásmy. Časovač nastavíte otočením knoflíku doprava na požadované...
Seite 125: Přepínač Elektrického Topení
Návod k instalaci a použití SKSM STJ 2.6 Přepínač elektrického topení Přepínač elektrického topení se používá v domech s elektrickým vytápěním. Termostat saunového topidla ovládá rovněž přepínač vytápění. Jinými slovy – vytápění domu se zapne, jakmile termostat sauny vypne napájení saunového topidla.
Seite 126: Bezpečnostní Vzdálenosti Saunového Topidla
Návod k instalaci a použití SKSM STJ 2.10 Bezpečnostní vzdálenosti saunového topidla (mm) (mm) min 30 min 30 min 30 MIN. Minimální vzdálenosti k montážnímu držáku (mm) Mřížka Ø 3,5 mm Vruty 6 x 40 (2 ks) Vruty 6 x 16 (2 ks) Obrázek 2 Bezpečnostní...
Seite 127: Připojení K El. Síti
Návod k instalaci a použití SKSM STJ 2.11 Připojení k el. síti Saunové topidlo musí připojit k el. síti kvalifikovaný elektrikář v souladu s místními předpisy. Saunové topidlo je připojené pomocí polotrvalého připojení. Použijte kabely H07RN-F (60245 IEC 66) nebo odpovídající typ. Ostatní...
Seite 128: Umístění Rozvaděče Pro Připojovací Kabel V Saunové Kabině
Návod k instalaci a použití SKSM STJ KIUAS Topidlo Obrázek 3 Umístění rozvaděče 2.13 Umístění rozvaděče pro připojovací kabel v saunové kabině A = Specifikovaná minimální bezpečnostní vzdálenost 1. Doporučené umístění rozvaděče 2. Siluminová skříňka doporučená v této oblasti. 3. Této oblasti se vyhněte. Vždy použijte siluminovou skříňku.
Seite 129: Schéma Zapojení
Návod k instalaci a použití SKSM STJ 2.14 Schéma zapojení Lämpövastukset, Värmeelement, Tennid, Heating elements, Teho, Effekt Heizeelement, Resistores Térmicos, Éléments chauffants, Input, Potencia ТЭНы, Topné prvky, Нагревателен елемент, Elementy grzewcze, Leistung, Moc Element de încălzire, Θερμαντικό στοιχείο Vöimsus,Wejscie Puissance, Výkon 230V Мощност, Energie...
Seite 130 Návod k instalaci a použití SKSM STJ 2.15 Náhradní díly pro elektrické saunové topidlo SKSM STJ Objednací SKSM STJ SKSM STJ SKSM STJ SKSM STJ SKSM STJ Díl Název produktu číslo Základní mřížka 4071002 Hodiny 5509053 OYKF 1 Termostat 5408013 OLCH 1 Síťová...
Seite 131: Rohs
Návod k instalaci a použití SKSM STJ 3. ROHS Pokyny k ochraně životního prostředí Produkt nelze po skončení jeho životnosti likvidovat s normálním domácím odpadem. Místo toho je třeba ho odevzdat na sběrném místě pro recyklaci elektrických a elektronických zařízení.
Seite 132 REWARD YOURSELF ‫وتركيبها‬ ‫سخانات‬ ‫استخدام‬ ‫تعليمات‬ SKSM STJ ‫سخان الساونا الكهربائي‬ 1712-30-171809 1712-45-171809 1712-60-171809 1712-80-171809 1712-90-171809 SKSM 204-14 A...
Seite 133 ‫دليل المنتج‬ SKSM STJ ‫المحتويات‬ ‫سريعة حول استخدام سخان الساونا‬ ‫تعليمات‬ ‫تحقق مايلي قبل أخذ حمام ساونا‬ ‫تشغيل وحدات التحكم في سخان الساونا‬ ‫معلومات للمستخدمين‬ ‫غرفة الساونا‬ ‫تهوية غرفة الساونا الموصى بها‬ ‫تسخين الساونا‬ ‫حجارة سخان الساونا‬ ‫ان الساونا‬ ‫وحدات التحكم في سخ‬...
Seite 134 ‫دليل المنتج‬ SKSM STJ ‫تعليمات سريعة حول استخدام سخان الساونا‬ ‫ساونا‬ ‫حمام‬ ‫أخذ‬ ‫قبل‬ ‫مايلي‬ ‫تحقق‬ ‫غرفة الساونا مناسبة ألخذ حمام ساونا‬ ‫إغالق الباب والشباك‬ ،‫سخان الساونا تعلوه األحجار التي تتوافق مع توصيات الشركة المصنعة، وأن عناصر التسخين مغطاة باألحجار‬...
Seite 135 ‫دليل المنتج‬ SKSM STJ ‫بها‬ ‫الموصى‬ ‫الساونا‬ ‫غرفة‬ ‫تهوية‬ 1000 mm 500 mm ‫تهوية غرفة الساونا الموصى بها‬ ‫صورة‬ ‫مدخنة أو قناة تصريف العادم‬ ‫سخان الساونا الكهربائي‬ ‫غرفة الساونا‬ ‫الباب المؤدي إلى غرفة الساونا‬ ‫صمام العادم‬ ‫المغسل‬ ‫يمكن تركيب صمام تهوية في هذا المكان، على أن يظل مغل ق ً ا أثناء تسخين الساونا وخالل االستحمام‬...
Seite 136 ‫دليل المنتج‬ SKSM STJ ‫الساونا‬ ‫سخان‬ ‫حجارة‬ ‫أحجار جيدة تفي بالمتطلبات التالية‬ ‫الساونا الحرارة واختالف درجاتها الناتج عن تبخر الماء الملقى على األحجار‬ ‫يجب أن تتحمل أحجار‬ ‫يجب غسل األحجار قبل االستخدام لتجنب الرائحة والغبار‬ ‫يجب أن يكون سطح أحجار الساونا غير متسا و ِ لتوفير سطح أكبر يتبخر منه الماء‬...
Seite 137 ‫دليل المنتج‬ SKSM STJ ‫الساونا‬ ‫سخان‬ ‫في‬ ‫التحكم‬ ‫وحدات‬ ‫المؤقت‬ 2.5.1 ‫ويتم ضبط المؤقت عن‬ ‫ساعة ذي ثالث مناطق تشغيل‬ ‫يتم التحكم في سخان الساونا بواسطة تشغيل مؤقت بتنسيق‬ ‫عند التشغيل، ينتقل المؤقت‬ ‫ى منطقة التشغيل المطلوبة‬ ‫طريق لف المقبض في اتجاه عقارب الساعة إلى أن تصل إل‬...
Seite 138 ‫دليل المنتج‬ SKSM STJ ‫بالكهرباء‬ ‫لتسخين‬ ‫ا‬ ‫تبديل‬ ‫وصلة‬ ‫ت ُ ستعمل وصلة تبديل التسخين بالكهرباء في المنازل المزودة بنظام التسخين بالكهرباء‬ ‫بمعنى آخر، تعمل التدفئة المنزلية بمجرد قيام‬ ‫يتحكم ترموستات سخان الساونا أي ض ً ا في وصلة تبديل التسخين‬...
Seite 139 ‫دليل المنتج‬ SKSM STJ ‫مسافات خلوص سالمة سخان الساونا‬ 2.9.1 ‫مم‬ ‫مم‬ min 30 min 30 ‫الحد األقصى‬ Max = ‫الحد األدنى‬ Min = min 30 MIN. ‫مم‬ ‫الحد األدنى لمسافة كتيفة التثبيت‬ ‫مم‬ ‫شبكة بقطر‬ ‫سدادتان لولبيتان‬ × ‫براغي‬...
Seite 140 ‫دليل المنتج‬ SKSM STJ ‫الرئيسية‬ ‫بالمحوالت‬ ‫الساونا‬ ‫خان‬ ‫س‬ ‫توصيل‬ 2.10 ‫يجب أن يقوم كهربائي مؤهل بتوصيل سخان الساونا بالموصالت الرئيسية وف ق ً ا للوائح الحالية‬ ‫ويتم توصيل سخان‬ ‫يجب أن تفي‬ ‫أو غيرها من األنواع الموافقة‬ ‫استخدم كبالت‬...
Seite 141 ‫دليل المنتج‬ SKSM STJ ‫خان‬ ‫الس‬ ‫وضع صندوق التوصيالت بكبل التوصيل في غرفة الساونا‬ ‫صورة‬ ‫التوصيالت‬ ‫صندوق‬ ‫ان‬ ‫مك‬ 2.12 ‫الحد األدنى لخلوص السالمة المحدد‬ ‫= أ‬ ‫المكان الموصى به لصندوق التوصيالت‬ ‫يوصى بوضع صندوق األلومنيوم والسليكون في هذه المنطقة‬...
Seite 142 ‫دليل المنتج‬ SKSM STJ ‫الكهربائية‬ ‫التوصيالت‬ ‫مخطط‬ 2.13 ‫الدخل‬ ‫عناصر التسخين‬ ‫فولت‬ SEPC 62 SEPC63 SEPC 64 SEPC 65 SEPC 65B SEPC65C 1000W 1500W 2000W 2670W 3000W 3300W 1,2,3 1,2,3 1,2,3 1,2,3 B1 B2 B3 A1 A2 A3 N 55...
Seite 143 ‫دليل المنتج‬ SKSM STJ ‫قطع غيار سخان الساونا الكهربائي‬ SKSM STJ SKSM STJ SKSM STJ SKSM STJ SKSM STJ SKSM STJ ‫اسم المنتج‬ ‫رقم المنتج‬ ‫القطعة‬ ‫الشبكة األساسية‬ 4071002 ‫الساعة‬ 5509053 OYKF 1 ‫الترموستات‬ 5408013 OLCH 1 ‫الموصل الرئيسي‬ 7812550 NLWD 1-1 ‫ماسك...
Seite 144 ‫دليل المنتج‬ SKSM STJ ‫تعليمات حماية البيئة‬ ROHS 4 ‫تعليمات حماية البيئة‬ ‫، يجب مراعاة عدم التخلص منه‬ ‫عند انتهاء دورة حياة هذا المنتج‬ ‫بد ال ً من ذلك، يجب‬ ‫كنفايات منزلية عادية‬ ‫إرساله إلى مكان تجميع إلعادة تدوير األجهزة الكهربائية‬...
Seite 145 REWARD YOURSELF Продуктово ръководство SKSM STJ MMMMon ЕЛЕКТРИЧЕСКА ПЕЧКА ЗА САУНА: 1712-30-171809 1712-45-171809 1712-60-171809 1712-80-171809 1712-90-171809 314 SKSM 204-16...
Seite 146 2.11 Контактор за електрическо отопление 2.12 Разположение на свързващата кутия 2.13 Схема за окабеляване 3. Резервни части за електрическа печка за сауна SKSM STJ 4. Ограничение на опасните вещества Изображения и таблици Изображение 1 Препоръчителна вентилация на помещението за сауна...
Seite 147: Кратки Инструкции За Употреба На Печката За Сауна
Продуктово ръководство SKSM STJ 1. Кратки инструкции за употреба на печката за сауна 1.1 Преди да влезете в сауната проверете, че Помещението за сауна е подходящо за целта. Вратата и прозорецът са затворени. Печката за сауна е покрита с камъни в съответствие с препоръките на производителя, нагревателните...
Seite 148: Препоръчителна Вентилация На Помещението За Сауна
Продуктово ръководство SKSM STJ 2.2 Препоръчителна вентилация на помещението за сауна 1000 mm 500 mm Изображение 1 Препоръчителна вентилация на помещението за сауна 1. Помещение за сауна 3. Електрическа печка за сауна 5. Изпускателна вентилационна тръба или канал 2. Баня...
Seite 149: Камъни За Печката За Сауна
Продуктово ръководство SKSM STJ 2.4 Камъни за печката за сауна Качествените камъни отговарят на следните изисквания: – Камъните за сауна трябва да могат да издържат на нагряване и на вариации в нагряването, породени от изпарението на водата, излята върху камъните.
Seite 150: Контролно Управление На Печката За Сауна
Продуктово ръководство SKSM STJ 2.5 Контролно управление на печката за сауна 2.5.1 Таймер Печката за сауна се контролира чрез 12-часов таймер с три работни зони. Таймерът се настройва чрез завъртане на копчето по посока на часовниковата стрелка, докато се достигне желаната работна зона.
Seite 151: Контактор За Електрическо Отопление
Продуктово ръководство SKSM STJ 2.6 Контактор за електрическо отопление Контакторът за електрическо отопление е приложим за домове с електрическа отоплителна система. Термостатът на печката за сауна контролира и контактора за отоплението. С други думи, домашното отопление се включва, след като термостатът на сауната изключи захранването на печката за сауна.
Seite 152: Безопасни Отстояния За Печки За Сауна
Продуктово ръководство SKSM STJ Безопасни отстояния за печки за сауна 2.9.1 (мм) (мм) min 30 min 30 min 30 MIN. Минимално разстояние до монтажните скоби (мм) Решетка Ø 3,5 мм Винтове 6 x 40 (2 броя) Винтове 6 x 16 (2 броя) Изображение...
Seite 153: Свързване На Печката За Сауна Към Електрическата Мрежа
Продуктово ръководство SKSM STJ 2.10 Свързване на печката за сауна към електрическата мрежа Печката за сауна трябва да бъде свързана към електрическата мрежа от квалифициран електротехник и в съответствие с настоящите регулаторни изисквания. Печката за сауна е свързана чрез полупостоянна връзка. Използвайте кабели H07RN-F (60245 IEC 66) или съответстващ тип. За други...
Seite 154: Разположение На Свързващата Кутия
Продуктово ръководство SKSM STJ Печка Изображение 3 Разположение на свързващата кутия за свързващи кабели в помещението за сауна 2.12 Разположение на свързващата кутия А = Указан минимум безопасно отстояние 1. Препоръчително разположение на свързващата кутия 2. Препоръчва се кутия от силумин в тази зона.
Seite 155: Изображение 4 Схема За Окабеляване
Продуктово ръководство SKSM STJ 2.13 Схема за окабеляване Lämpövastukset, Värmeelement, Tennid, Heating elements, Teho, Effekt Heizeelement, Resistores Térmicos, Éléments chauffants, Input, Potencia ТЭНы, Topné prvky, Нагревателен елемент, Elementy grzewcze, Leistung, Moc Element de încălzire, Θερμαντικό στοιχείο Vöimsus,Wejscie Puissance, Výkon 230V Мощност, Energie...
Seite 156: Таблица 3 Sksm Stj Резервни Части
Продуктово ръководство SKSM STJ 3. Резервни части за електрическа печка за сауна SKSM STJ Номер на SKSM STJ SKSM STJ SKSM STJ SKSM STJ SKSM STJ Част Име на продукта продукта Основна решетка 4071002 Часовник 5509053 OYKF 1 Термостат 5408013 OLCH 1 Конектор...
Seite 157 Продуктово ръководство SKSM STJ 4. Ограничение на опасните вещества Инструкции за опазване на околната среда Този продукт не трябва да бъде изхвърлян заедно с обикновения боклук от домакинството в края на своя експлоатационен срок. Вместо това той трябва да бъде...
Seite 158 REWARD YOURSELF Manualul produsului SKSM STJ MMMMon RADIATOR ELECTRIC PENTRU SAUNĂ: 1712-30-171809 1712-45-171809 1712-60-171809 1712-80-171809 1712-90-171809 314 SKSM 204-17...
Seite 159 2.10 Conectarea radiatorului pentru saună la rețeaua de alimentare 2.11 Întrerupătorul pentru încălzirea electrică 2.12 Amplasarea cutiei de conexiuni 2.13 Schema electrică 3. Piese de rezervă pentru radiatorul electric pentru saună SKSM STJ 4. Directiva ROHS Imagini și tabele Ventilația recomandată în camera de saună...
Seite 160: Instrucțiuni Rapide Pentru Utilizarea Radiatorului Pentru Saună
Manualul produsului SKSM STJ 1. Instrucțiuni rapide pentru utilizarea radiatorului pentru saună 1.1 Verificați următoarele înainte de a face saună Camera de saună este potrivită pentru a face saună. Ușa și geamul sunt închise. Radiatorul pentru saună este umplut cu pietre care îndeplinesc recomandările producătorului; elementele de încălzire sunt acoperite cu pietre, iar pietrele sunt așezate rar.
Seite 161: Ventilația Recomandată În Camera De Saună
Manualul produsului SKSM STJ 2.2 Ventilația recomandată în camera de saună 1000 mm 500 mm Imaginea 1 Ventilația recomandată în camera de saună 1. Camera de saună 3. Radiator electric pentru saună 5. Canal sau coș de evacuare 2. Spălător 4.
Seite 162: Pietrele Radiatorului Pentru Saună
Manualul produsului SKSM STJ 2.4 Pietrele radiatorului pentru saună Pietrele de calitate îndeplinesc următoarele cerințe: – pietrele de saună trebuie să reziste la căldură și la variațiile de căldură determinate de evaporarea apei aruncate pe pietre; – pietrele trebuie să fie clătite înainte de utilizare pentru a evita mirosurile și praful;...
Seite 163: Comenzile Radiatorului Pentru Saună
Manualul produsului SKSM STJ 2.5 Comenzile radiatorului pentru saună 2.5.1 Temporizatorul Radiatorul pentru saună este controlat prin acționarea temporizatorului de 12 ore cu trei zone de operare. Temporizatorul este setat prin rotirea butonului în sensul acelor de ceasornic până se ajunge la zona de operare dorită.
Seite 164: Întrerupătorul Pentru Încălzirea Electrică
Manualul produsului SKSM STJ 2.6 Întrerupătorul pentru încălzirea electrică Întrerupătorul pentru încălzirea electrică se aplică în locuințele cu un sistem de încălzire electrică. Termostatul radiatorului pentru saună controlează și întrerupătorul pentru încălzire. Cu alte cuvinte, sistemul de încălzire a locuinței pornește după ce termostatul pentru saună întrerupe alimentarea cu energie electrică a radiatorului pentru saună.
Seite 165: Distanțe De Siguranță Pentru Radiatorul De Saună
Manualul produsului SKSM STJ 2.9.1 Distanțe de siguranță pentru radiatorul de saună (mm) (mm) min 30 min 30 min 30 MIN. Distanțe minime până la suportul de montare (mm) Grătar Ø 3,5 mm Șuruburi 6 x 40 (2 buc.) Șuruburi 6 x 16 (2 buc.) Imaginea 2 Distanțele de siguranță...
Seite 166: Conectarea Radiatorului Pentru Saună La Rețeaua De Alimentare
Manualul produsului SKSM STJ 2.10 Conectarea radiatorului pentru saună la rețeaua de alimentare Radiatorul pentru saună va fi racordat la rețeaua de alimentare cu curent electric de către un electrician autorizat și în conformitate cu reglementările actuale. Radiatorul pentru saună este racordat cu o conexiune semi-permanentă.
Seite 167: Amplasarea Cutiei De Conexiuni
Manualul produsului SKSM STJ Radiator Imaginea 3 Amplasarea cutiei de conexiuni pentru cablul de conectare în camera de saună 2.12 Amplasarea cutiei de conexiuni A = Distanța minimă de siguranță specificată 1. Amplasarea recomandată pentru cutia de conexiuni 2. Se recomandă cutia de silumin în această zonă.
Seite 168: Schema Electrică
Manualul produsului SKSM STJ 2.13 Schema electrică Lämpövastukset, Värmeelement, Tennid, Heating elements, Teho, Effekt Heizeelement, Resistores Térmicos, Éléments chauffants, Input, Potencia ТЭНы, Topné prvky, Нагревателен елемент, Elementy grzewcze, Leistung, Moc Element de încălzire, Θερμαντικό στοιχείο Vöimsus,Wejscie Puissance, Výkon 230V Мощност, Energie Είσοδος...
Seite 169: Piese De Rezervă Pentru Radiatorul Electric Pentru Saună Sksm Stj
Manualul produsului SKSM STJ 3. Piese de rezervă pentru radiatorul electric pentru saună SKSM STJ Număr Număr de SKSM STJ SKSM STJ SKSM STJ SKSM STJ SKSM STJ Denumire de produs curent produs Grătar de bază 4071002 Ceas 5509053 OYKF 1...
Seite 170 REWARD YOURSELF Εγχειρίδιο προϊόντος SKSM STJ ΗΛΕΚΤΡΙΚΟΣ ΘΕΡΜΑΝΤΗΡΑΣ ΣΑΟΥΝΑΣ: 1712-30-171809 1712-45-171809 1712-60-171809 1712-80-171809 1712-90-171809 314 SKSM 204-18 A...
Seite 171 2.10 Σύνδεση του θερμαντήρα σάουνας με το δίκτυο παροχής ρεύματος 2.11 Ενεργοποίηση/απενεργοποίηση μέσω ηλεκτρικής θέρμανσης 2.12 Θέση του κυτίου σύνδεσης 2.13 Διάγραμμα καλωδίωσης 3. Ανταλλακτικά για τον ηλεκτρικό θερμαντήρα σάουνας SKSM STJ 4. ROHS Εικόνες και Πίνακες Εικόνα 1 Συνιστώμενος αερισμός αίθουσας σάουνας...
Seite 172: Σύντομες Οδηγίες Χρήσης Του Θερμαντήρα Σάουνας
Εγχειρίδιο προϊόντος SKSM STJ 1. Σύντομες οδηγίες χρήσης του θερμαντήρα σάουνας 1.1 Πριν τη χρήση του λουτρού σάουνας ελέγξτε τα εξής Η αίθουσα της σάουνας είναι κατάλληλη για λουτρό σάουνας. Η πόρτα και το παράθυρο είναι κλειστά. Ο θερμαντήρας σάουνας έχει πληρωθεί με πέτρες που συμμορφώνονται με τις συστάσεις του...
Seite 173: Συνιστώμενος Αερισμός Αίθουσας Σάουνας
Εγχειρίδιο προϊόντος SKSM STJ 2.2 Συνιστώμενος αερισμός αίθουσας σάουνας 1000 mm ελάχ. 500 mm 500 mm Εικόνα 1 Συνιστώμενος αερισμός αίθουσας σάουνας 1. Αίθουσα σάουνας 3. Ηλεκτρικός θερμαντήρας σάουνας 5. Αγωγός ή κανάλι εξαγωγής 2. Λουτρό 4. Βαλβίδα εξαγωγής 6. Πόρτα προς την αίθουσα σάουνας...
Seite 174: Πέτρες Θερμαντήρα Σάουνας
Εγχειρίδιο προϊόντος SKSM STJ 2.4 Πέτρες θερμαντήρα σάουνας Οι πέτρες ποιότητας πληρούν τις κάτωθι απαιτήσεις: Οι πέτρες σάουνας πρέπει να είναι ανθεκτικές στη θερμοκρασία και τις διακυμάνσεις θερμοκρασίας που προκαλούνται από την εξάτμιση του νερού που ρίπτεται επάνω στις πέτρες.
Seite 175: Χειριστήρια Θερμαντήρα Σάουνας
Εγχειρίδιο προϊόντος SKSM STJ 2.5 Χειριστήρια θερμαντήρα σάουνας 2.5.1 Χρονοδιακόπτης Ο θερμαντήρας σάουνας ελέγχεται μέσω του χειρισμού ενός χρονοδιακόπτη 12 ωρών με τρεις ζώνες λειτουργίας. Ο χρονοδιακόπτης ρυθμίζεται στρέφοντας το κομβίο δεξιόστροφα μέχρι την επιθυμητή ζώνη λειτουργίας. Κατά τη λειτουργία, ο χρονοδιακόπτης κινείται σταδιακά αριστερόστροφα μέχρι τη μηδενική θέση.
Seite 176: Ενεργοποίηση/Απενεργοποίηση Μέσω Ηλεκτρικής Θέρμανσης
Εγχειρίδιο προϊόντος SKSM STJ 2.6 Ενεργοποίηση/απενεργοποίηση μέσω ηλεκτρικής θέρμανσης Η ενεργοποίηση/απενεργοποίηση μέσω ηλεκτρικής θέρμανσης χρησιμοποιείται σε οικίες με ηλεκτρικό σύστημα θέρμανσης. Ο θερμοστάτης θερμαντήρα σάουνας ελέγχει επίσης την ενεργοποίηση/απενεργοποίηση θέρμανσης. Δηλαδή, η οικιακή θέρμανση ενεργοποιείται μόλις ο θερμοστάτης σάουνας διακόψει την τροφοδοσία του θερμαντήρα...
Seite 177: Αποστάσεις Ασφαλείας Θερμαντήρα Σάουνας
Εγχειρίδιο προϊόντος SKSM STJ 2.9.1 Αποστάσεις ασφαλείας θερμαντήρα σάουνας (mm) (mm) ελάχ. 30 min 30 min 30 ελάχ. 30 ελάχ. 30 min 30 ελάχ. MIN. ελάχ. 30 Ελάχιστες αποστάσεις μέχρι το βραχίονα στερέωσης (mm) Εσχάρα Ø 3,5 mm Βίδες 6 x 40 (2 τεμ) Βίδες...
Seite 178 Εγχειρίδιο προϊόντος SKSM STJ 2.10 Σύνδεση του θερμαντήρα σάουνας με το δίκτυο παροχής ρεύματος Ο θερμαντήρας σάουνας πρέπει να συνδέεται στο δίκτυο από πιστοποιημένο ηλεκτρολόγο, σύμφωνα με τους ισχύοντες κανονισμούς. Ο θερμαντήρας σάουνας συνδέεται με ημι-μόνιμη σύνδεση. Χρησιμοποιήστε καλώδια H07RN-F (60245 IEC 66) ή καλώδιο αντίστοιχου τύπου. Τα υπόλοιπα καλώδια εξόδου (λυχνία σήμανσης, διακόπτης...
Seite 179 Εγχειρίδιο προϊόντος SKSM STJ Θερμαν τήρας Εικόνα 3 Θέση του κυτίου σύνδεσης για το καλώδιο σύνδεσης στην αίθουσα σάουνας 2.12 Θέση του κυτίου σύνδεσης A = Καθορισμένη ελάχιστη απόσταση ασφαλείας 1. Συνιστώμενη θέση για το κυτίο σύνδεσης 2. Συνιστώμενο κυτίο Silumin για την περιοχή.
Seite 180: Διάγραμμα Καλωδίωσης
Εγχειρίδιο προϊόντος SKSM STJ 2.13 Διάγραμμα καλωδίωσης Lämpövastukset, Värmeelement, Tennid, Heating elements, Teho, Effekt Heizeelement, Resistores Térmicos, Éléments chauffants, Input, Potencia ТЭНы, Topné prvky, Нагревателен елемент, Elementy grzewcze, Leistung, Moc Element de încălzire, Θερμαντικό στοιχείο Vöimsus,Wejscie Puissance, Výkon 230V Мощност, Energie Είσοδος...
Seite 181 Εγχειρίδιο προϊόντος SKSM STJ 3. Ανταλλακτικά για τον ηλεκτρικό θερμαντήρα σάουνας SKSM STJ Εξάρτ Αριθμός SKSM STJ SKSM STJ SKSM STJ SKSM STJ SKSM STJ Ονομασία προϊόντος ημα προϊόντος Βασική εσχάρα 4071002 Ρολόι 5509053 OYKF 1 Θερμοστάτης 5408013 OLCH 1 Σύνδεσμος...
Seite 182 Εγχειρίδιο προϊόντος SKSM STJ 4. ROHS Οδηγίες περιβαλλοντικής προστασίας Αυτό το προϊόν δεν πρέπει να απορρίπτεται με τα κοινά οικιακά απορρίμματα κατά το τέλος της λειτουργικής του ζωής. Αντί για αυτό, πρέπει να παραδίδεται σε σημείο συλλογής και ανακύκλωσης ηλεκτρικών και ηλεκτρονικών...

Helo SKSM STJ Produkthandbuch

Verfügbare Sprachen

Quicklinks

Kapitel

Verwandte Anleitungen für Helo SKSM STJ

Inhaltszusammenfassung für Helo SKSM STJ

Inhaltsverzeichnis
