10
Starten einer neuen Messung
Eine neue Messung wird gestartet, wenn
• das Messgerät eingeschaltet wird.
• der Schließkraftsensor eingesteckt wird.
• die Maximalkraft 999 N überschreitet.
• eine der Tasten gedrückt wird.
Offsetabgleich
Ein Offsetabgleich wird durchgeführt, wenn
• das Messgerät eingeschaltet wird.
• der Schließkraftsensor eingesteckt wird.
• eine der Tasten mindestens 2 s gedrückt wird.
Pos: 35 / Tec hnische Dokume ntation/Alle Geräte/Übersc hriften/ Überschrifte n 1.1/A/Übersc hrif t 1.1: Ab gleich @ 34\mod_ 1382688332978_ 6.d ocx @ 1846085 @ 2 @ 1

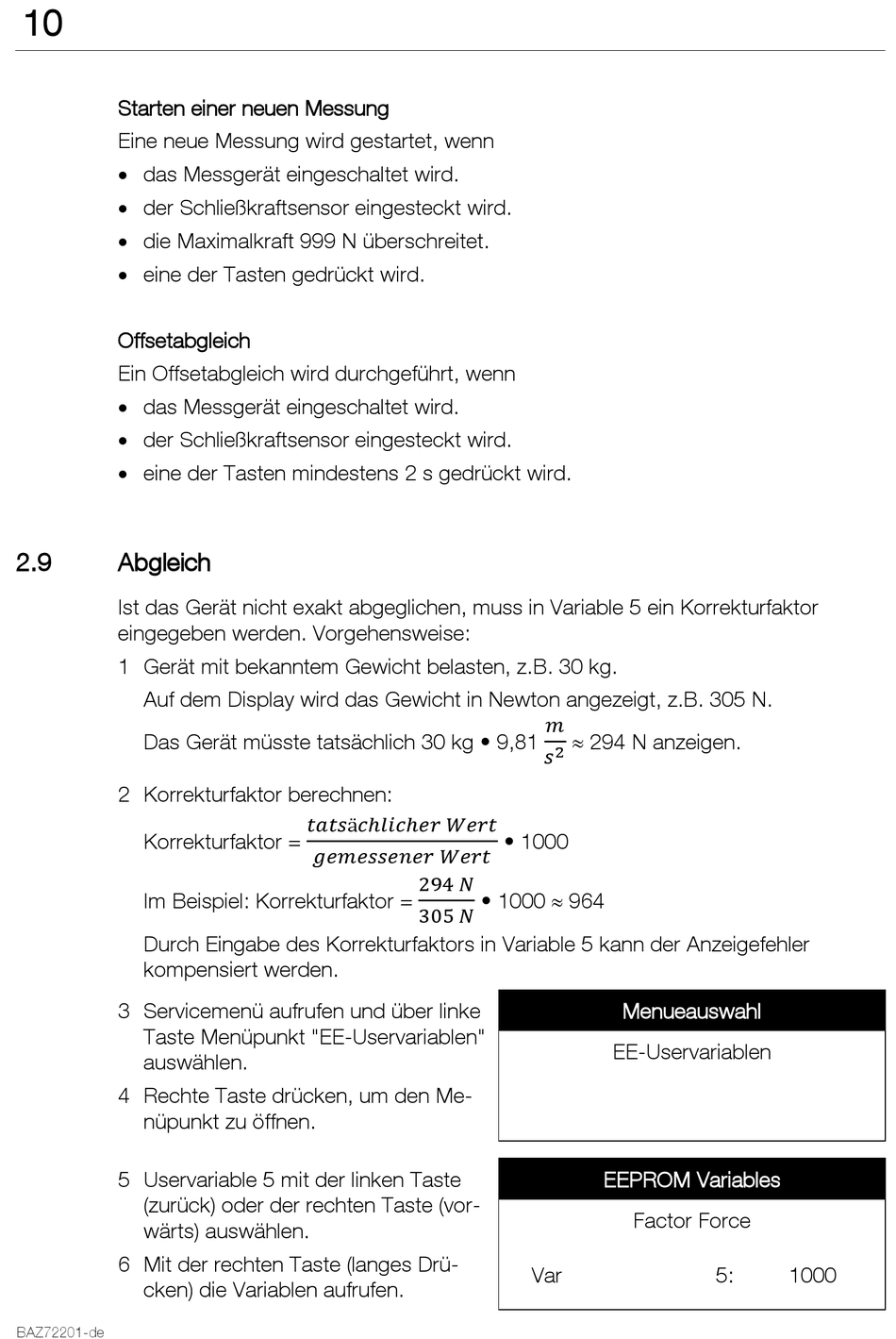

2.9
Abgleich
Pos: 36 / Tec hnische Dokume ntation/Le istungsmess tec hnik/Z7
Z ubehör a llgeme in/ 2201
S KM 2/ BA/Inhalt: Z722 Abgle ich @ 34\mod_ 1382598744362_6.docx @ 1845267 @ @ 1
Ist das Gerät nicht exakt abgeglichen, muss in Variable 5 ein Korrekturfaktor
eingegeben werden. Vorgehensweise:
1 Gerät mit bekanntem Gewicht belasten, z.B. 30 kg.
Auf dem Display wird das Gewicht in Newton angezeigt, z.B. 305 N.
Das Gerät müsste tatsächlich 30 kg • 9,81
2 Korrekturfaktor berechnen:
Korrekturfaktor =
Im Beispiel: Korrekturfaktor =
Durch Eingabe des Korrekturfaktors in Variable 5 kann der Anzeigefehler
kompensiert werden.
3 Servicemenü aufrufen und über linke
Taste Menüpunkt "EE-Uservariablen"
auswählen.
4 Rechte Taste drücken, um den Me-
nüpunkt zu öffnen.
5 Uservariable 5 mit der linken Taste
(zurück) oder der rechten Taste (vor-
wärts) auswählen.
6 Mit der rechten Taste (langes Drü-
cken) die Variablen aufrufen.
BAZ72201-de
��������ä��ℎ������ℎ���� ��������
�������������������� ��������
294 ��
305 ��
��
��
2
≈ 294 N anzeigen.
• 1000
• 1000 ≈ 964
Menueauswahl
EE-Uservariablen
EEPROM Variables
Factor Force
Var
5:
1000
