Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung ..............................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Sicherheitshinweise .............................5 a) Allgemein ...............................5 b) Netzteil ................................6 c) Batterien ................................7 Merkmale und Funktionen ...........................7 Einzelteile und Bedienelemente ..........................8 Aufstellung .................................10 Inbetriebnahme ..............................10 a) Anschluss von Zusatzgeräten ........................10 b) Netzwerkanschluss ............................11 c) Einlegen/Wechsel der Batterien für die Fernbedienung ................
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt.

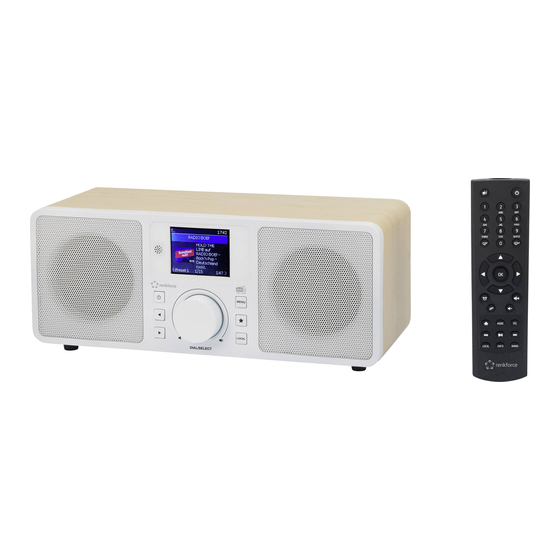

® wurde lizenziert. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. 4. Lieferumfang • Stereo DAB/Internet Radio RF-IRDAB-RETRO1 • Netzteil • Fernbedienung • Bedienungsanleitung Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter...
5. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
• Achten Sie während des Betriebs auf eine ausreichende Belüftung des Gerätes. Decken Sie Belüftungsöffnungen nicht durch Zeitschriften, Decken, Vorhänge o.ä. ab. • Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf oder direkt neben dem Gerät ab. • Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.
c) Batterien • Batterien gehören nicht in Kinderhände. • Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Ansonsten besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf. • Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie sie längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden.
8. Aufstellung Berücksichtigen Sie bei der Wahl des Aufstell- bzw. Montageortes die Raumgegebenheiten, wie z.B. die Lage der nächsten Steckdose etc. Achten Sie bei der Auswahl des Aufstell- bzw. Montageortes auch darauf, dass direktes Sonnenlicht, Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen. Es dürfen sich keine starken Transformatoren oder Motoren in der Nähe des Gerätes befinden.
Anschluss eines Kopfhörers • An den Anschluss (15) können Sie bei Bedarf einen Kopfhörer anschließen. • Verbinden Sie den Stecker des Kopfhörers mit dem Anschluss (15). • Sollte der Stecker des Kopfhörers nicht passen, können Sie einen passenden Adapter verwenden. Sobald an den Anschluss (15) ein Kopfhörer angeschlossen ist, werden die eingebauten Lautsprecher des Radiogerätes abgeschaltet.
10. Bedienung a) Ersteinrichtung Anschluss über Netzwerkkabel Wenn das Gerät über ein Netzwerkkabel mit Ihrem Router verbunden ist, erfolgt die Ersteinrichtung des Netzwerks automatisch. Nach dem Bootvorgang wird direkt das Hauptmenü angezeigt. An Ihrem Router muss DHCP aktiviert sein (siehe Anleitung zu Ihrem Router). Anschluss über WLAN Beim ersten Einschalten des Geräts, oder wenn Sie es zuvor auf die Werkseinstellungen zurückgesetzt hatten, erscheint nach dem Einschalten im Display (6) die folgende Meldung.
Zeicheneingabe mit der 10er-Tastatur der Fernbedienung Taste Zeichen Taste Zeichen 1, versch. Sonderzeichen (siehe Display) 6, M, N, O, m, n, o 2, A, B, C, a, b, c 7, P, Q, R, S, p, q, r, s 3, D, E, F, d, e, f 8, T, U, V, t, u, v 4, G, H, I, g, h, i 9, W, X, Y, Z, w, x, y, z...
b) Grundfunktionen Ein-/Ausschalten • Um den Standby-Betrieb ein- bzw. auszuschalten, drücken Sie die Taste (1) am Gerät oder auf der Fernbedienung. Im Standby-Betrieb zeigt das Display (6) Datum und Uhrzeit an. • Um die Stromversorgung des Gerätes ein- bzw. auszuschalten, betätigen Sie den Schalter ON/OFF (16) auf der Geräterückseite.
• Die Taste (25) startet bzw. stoppt die Wiedergabe von Internet Radiosendern, bei der Bluetooth -Wiedergabe ® oder beim Abspielen im Media-Center. • Die Tasten (24) und (32) wählen den nächsten bzw. vorherigen Sender aus der gerade gehörten Senderliste oder den nächsten bzw. vorherigen Titel bei der Bluetooth - oder Media-Center-Wiedergabe.
Seite 16
Menüebene 1 Menüebene 2 Kurzbeschreibung DAB Radio Suchlauf und Empfang von DAB- Radiosendern Direkte Anwahl über die Taste MODE (27) möglich FM Radio Suchlauf und Empfang von FM- Radiosendern Direkte Anwahl über die Taste MODE (27) möglich Bluetooth Koppelung und Wiedergabe von Bluetooth ®...
Seite 17
Menüebene 1 Menüebene 2 Kurzbeschreibung Einstellungen Netzwerk Einstellungen zu Ihrem Netzwerk Datum & Uhrzeit Einstellung von Datum/Uhrzeit Sprache Einstellung Menüsprache DAB Konfiguration Suchlauf im DAB-Empfangsbereich Senderliste der gefundenen DAB-Sender FM Konfiguration Einstellung des FM-Empfangsbereichs Suchlauf im FM-Empfangsbereich Senderliste der gefundenen FM-Sender Lokalsender Einstellungen zur Auswahl der lokalen Sender, die über die Taste LOCAL (7) abrufbar sind...
d) Betriebsart Internet-Radio Internet Radiosender suchen • Drücken Sie die Taste MENU (9) oder die Taste (23) an der Fernbedienung und wählen Sie mit dem Drehregler (5) oder den Pfeiltasten (20) den Menüpunkt „INTERNET RADIO“ aus. Der Menüpunkt „INTERNET RADIO“ ist auch direkt durch Drücken der Taste MODE (27) erreichbar. • Drücken Sie den Drehregler (5) oder die Taste OK (29) um die Auswahl zu bestätigen.
e) Betriebsart Media-Center Mit Hilfe des Media-Centers können Sie Musik wiedergeben, die sich auf einem freigegebenen Gerät Ihres Netzwerks befindet. Das Gerät, von dem die Wiedergabe erfolgen soll muss sich im gleichen Netzwerk, wie das Radiogerät befinden und die entsprechenden Ordner müssen für den Zugriff freigegeben sein. Wiedergabe Das Gerät unterstützt UPnP und ist DLNA-kompatibel. Damit haben Sie die Möglichkeit Musik von Ihrem Netzwerk zu streamen.
Titel aus der Playlist abspielen • Die Playlist kann im Menü des Media Centers im Punkt „MEINE PLAYLIST“ abgerufen werden. • Aus der Playlist können Titel durch Drücken des Drehreglers (5) oder der Taste OK (29) abgespielt werden. Playlist löschen • Um eine Playlist zu löschen, markieren Sie den Punkt „MEINE PLAYLIST LÖSCHEN“...
Abruf von Senderinformationen Während ein Sender wiedergegeben wird, können Sie weitere Informationen zu diesem Sender bzw. zum gerade abgespielten Titel oder zu Uhrzeit und Datum abrufen. Die zur Verfügung stehenden Informationen sind teilweise von den Inhalten, die vom Sender ausgestrahlt werden abhängig.
• Drücken Sie den Drehregler (5) oder die Taste OK (29) um die Auswahl zu bestätigen und den Sender zu empfangen. • Um wieder zurück zur Senderliste zu kommen und einen anderen Sender zu wählen, drücken Sie die Taste oder die entsprechende Pfeiltaste (20). • Um eine neue Sendersuche zu starten, aktivieren Sie den FM Speichersuchlauf im Einstellungsmenü...
h) Favoriten Die Favoritenliste speichert Internet-Sender, DAB-Sender und FM-Sender gemeinsam in einer Liste ab. So haben Sie einfachen Zugriff auf alle gespeicherten Sender, ohne zuerst die betreffende Betriebsart wählen zu müssen. Es können max. 99 Favoriten gespeichert werden. Sender zur Favoritenliste hinzufügen • Stellen Sie den Sender, der zu Ihrer Favoritenliste hinzugefügt werden soll in der jeweiligen Betriebsart ein.
Seite 24
• Drücken Sie die Taste MENU (9) oder die Taste (23) an der Fernbedienung und wählen Sie mit dem Drehregler (5) oder den Pfeiltasten (20) den Menüpunkt „EINSTELLUNGEN“ aus und bestätigen Sie die Auswahl. • Wählen Sie den Menüpunkt „INFO“ und bestätigen Sie die Auswahl. Der Menüpunkt „INFO“...
i) Bluetooth Wiedergabe ® Bevor eine Übertragung zwischen Ihrem Bluetooth Gerät und dem Radiogerät möglich ist, müssen beide Geräte ® miteinander gekoppelt werden. Dieser Vorgang wird „Pairing“ genannt. Wenn bereits eine Koppelung zu einem Bluetooth Gerät besteht, wird diese automatisch wiederhergestellt, ®...
k) Weckfunktion Wecker Einstellungen aufrufen • Drücken Sie die Taste MENU (9) oder die Taste (23) an der Fernbedienung und wählen Sie mit dem Drehregler (5) oder den Pfeiltasten (20) den Menüpunkt „ALARM“ aus und bestätigen Sie die Auswahl. Der Menüpunkt „ALARM“ ist auch direkt durch Drücken der Taste (21) erreichbar.
l) Sleeptimer Mit dieser Funktion können Sie das Gerät nach einer einstellbaren Zeit automatisch abschalten, um z.B. mit Musik einzuschlafen. • Drücken Sie die Taste MENU (9) oder die Taste (23) an der Fernbedienung und wählen Sie mit dem Drehregler (5) oder den Pfeiltasten (20) den Menüpunkt „SLEEP TIMER“ aus und bestätigen Sie die Auswahl. Der Menüpunkt „SLEEP TIMER“...
Seite 28
WiFi-Kanäle Hier können Sie Ihr Land einstellen, um die länderspezifisch verwendeten WiFi-Funkkanäle festzulegen. LAN Netzwerk IP [...]: Anzeige/Änderung der IP-Einstellung DNS [...]: Anzeige/Änderung der DNS-Einstellung Verändern Sie die Einstellungen für IP und DNS nur, wenn ein Problem auftritt und sie wissen, welche Einstellungen verändert werden müssen. „Datum und Uhrzeit“ Hier sind folgende Einstellungen möglich: • Auswahl der Zeitzone • Anzeigeformat für die Zeitanzeige • Anzeigeformat für die Datumsanzeige...
Seite 29
„Lokalsender“ Hier sind folgende Einstellungen möglich: • Automatische Länderauswahl für die Einstellung der Lokalsender, die über die Taste LOCAL (7) abgerufen werden können. • Manuelle Länderauswahl für die Einstellung der Lokalsender, die über die Taste LOCAL (7) abgerufen werden können. „Abspiel-Einstellungen“...
„Info“ Hier können Sie Informationen zu Ihrem Netzwerk und zu Ihrem Radiogerät abrufen. Dieser Menüpunkt kann auch direkt über die Taste INFO (26) angewählt werden. „Software Update“ Hier können Sie nach Software-Updates im Netz suchen und sie ggf. installieren. „ Auf Werkseinstellungen zurücksetzen“ Hier können Sie das Radiogerät auf die Werkseinstellung zurücksetzen.
12. Behebung von Störungen Sie haben Probleme, das Radiogerät an Ihrem WLAN-Netzwerk anzumelden. • Überprüfen Sie, ob ein anderes Gerät, wie z.B. ein Computer oder ein Tablet über das WLAN-Netzwerk auf das Internet zugreifen kann. • Überprüfen Sie, ob in Ihrem Router der DHCP-Server läuft, bzw. ob Sie die statische IP-Adresse samt allen Einstellungen (Subnetz Maske, Standard Gateway) im Radiogerät richtig konfiguriert haben.
Sie sehen den Medienserver, von dem Sie Musik abspielen wollen in der Liste, finden aber keine Ordner. • Wenn auf dem Medienserver eine Firewall läuft, überprüfen Sie, ob diese evtl. den Zugriff auf die Ordner blockiert. Für einen Schnelltest können Sie die Firewall kurz deaktivieren. Sie können keine Ordner freigeben, weil die Funktion nicht angezeigt wird.
14. Entsorgung a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie die evtl. eingelegten Batterien aus der Fernbedienung und entsorgen Sie diese getrennt vom Produkt.
Seite 35
Table of Contents Page Introduction ................................36 Explanation of Symbols .............................36 Intended Use ..............................37 Scope of Delivery ...............................37 Safety Notes ..............................38 a) General ................................38 b) Mains Unit ..............................39 c) Batteries ..............................40 Features and Functions .............................40 Components and Control Elements ........................41 Set-Up ................................43 Commissioning ..............................43 a) Connection of Additional Devices ........................43 b) Network connection .............................44...
1. Introduction Dear Customer, thank you for purchasing this product. This product complies with the statutory national and European requirements. To maintain this status and to ensure safe operation, you as the user must observe these operating instructions! These operating instructions are part of this product. They contain important notes on commissioning and handling.
Bluetooth SIG, Inc. Use of this word mark was licensed. ® All company names and product names are trademarks of their respective owners. All rights reserved. 4. Scope of Delivery • Stereo DAB/Internet Radio RF-IRDAB-RETRO1 • Mains Unit • Remote control • Operating instructions Current operating instructions Download the current operating instructions via the link www.conrad.com/downloads or scan the...
5. Safety Notes Read the operating instructions attentively and particularly observe the safety notes. If the safety notes and the information in these operating instructions regarding proper handling are not observed, we assume no liability for any resulting injury/property damage. In such cases, the warranty/guarantee will also lapse.
• Make sure the device is sufficiently ventilated when in operation. Do not cover the ventilation openings with magazines, blankets, curtains or similar. • Do not place any open sources of fire, such as burning candles, on or directly next to the device. • Do not take the device into operation near bathtubs swimming pools or splashing water. • Never operate the device unattended. • Only operate the device in moderate climates, never in tropical climates. b) Mains Unit • Use only the enclosed mains adapter to supply the radio with power.
c) Batteries • Keep batteries out of reach of children. • Always keep batteries out of the reach of children. Otherwise, there is a danger of them being swallowed by children or pets. If swallowed, consult a doctor immediately. • Remove the batteries from the remote control if you are not using it for an extended period of time to prevent damage to the device by leakage.
8. Set-Up When selecting the set-up or mounting location, please take into consideration the room layout such as the whereabouts of the nearest socket, etc. When selecting the set-up or installation site, observe that direct sunlight, vibration, dust, heat, cold and moisture must be avoided.
Connection of Headphones • If necessary, you can connect headphones to the connection (15). • Connect the headphones plug to the connection (15). • If the plug of the headphones does not fit, you can use a matching adapter. When headphones are connected to connection (15), the built-in speakers of the radio are switched off. The sound is only played through the headphones.
10. Operation a) Initial Setup Connection via network cable If the device is connected to your router via a network cable, the initial network setup is automatic. The main menu is displayed directly after the boot process. DHCP must be activated on your router (see the instructions for your router). Connection via WLAN When the device is switched on for the first time, or if you have previously reset it to the factory settings, the following message appears on the display (6) after switching on.
Seite 46
Entering characters with the remote control's 10-keyboard Button Character Button Character 1, different special characters (see display) 6, M, N, O, m, n, o 2, A, B, C, a, b, c 7, P, Q, R, S, p, q, r, s 3, D, E, F, d, e, f 8, T, U, V, t, u, v 4, G, H, I, g, h, i...
b) Basic Functions Switching On/Off • To switch the standby mode on or off, press the button (1) on the device or on the remote control. In standby mode, the display (6) shows date and time. • To switch the power supply of the device on or off, press the ON/OFF switch (16) on the back of the device. ON >...
• The button (25) starts or stops the playback of internet radio stations, Bluetooth playback or playback in the ® media center. • The (24) and (32) buttons select the next or previous station from the list of stations just played or the next or previous track in Bluetooth or media center playback.
Seite 49
Menu level 2 Short description Menu level 1 FM Radio Searching and receiving FM radio stations Direct selection via the MODE button (27) possible Bluetooth Pairing and playback of Bluetooth devices ® Direct selection via the MODE button (27) possible AUX-in Playback of external devices connected to the AUX-IN connection (13)
Seite 50
Menu level 2 Short description Menu level 1 Configuration Network Settings for your network Date & Time Setting of Time/Date Language Setting menu language DAB Setup Search in the DAB reception range List of DAB stations found FM Setup Setting the FM reception range Scan in the FM reception range List of FM stations found Local Radio...
d) Operating Mode Internet Radio Search internet radio stations • Press the MENU button (9) or the button (23) on the remote control and use the rotary knob (5) or the arrow buttons (20) to select "INTERNET RADIO". The "INTERNET RADIO" menu item can also be accessed directly by pressing the MODE button (27). • Press the rotary knob (5) or the OK button (29) to confirm the selection.
e) Operating mode media center You can use the media center to play music on a shared device on your network. The device from which playback is to be made must be on the same network as the radio and the corresponding folders must be shared for access.
Playing tracks from the playlist • The playlist can be accessed from the media center menu under "MY PLAYLIST". • Songs can be played from the playlist by pressing the rotary knob (5) or the OK button (29). Delete playlist • To delete a playlist, highlight "CLEAR MY PLAYLIST”...
Calling station information While a station is playing, you can view more information about that station, the track you are currently playing, or the time and date. The information available depends in part on the content broadcast by the station. It may take some time before all content is available.
Seite 55
• Press the rotary knob (5) or the OK button (29) to confirm the selection and receive the station. • To return to the station list and select another station, press the button (2) or the corresponding arrow button (20). • To start a new station search, activate the " FM Preset Scan" in the settings menu (see the "Configuration" section) Calling station information While a station is playing, you can view more information about that station, the track you are currently playing, or the time and date.
h) Favourites The favourites list stores internet, DAB, and FM stations together in one list. This gives you easy access to all stored stations without having to select the appropriate mode first. A maximum of 99 favourites can be saved. Adding stations to the favourites list • Set the station to be added to your favourites list in the respective mode. • Press and hold the button (8) or the button (19) until a small arrow appears at the top left of the display.
Seite 57
• Press the MENU button (9) or the button (23) on the remote control and use the rotary knob (5) or the arrow buttons (20), select the "CONFIGURATION" menu item and confirm your selection. • Select the menu item "INFORMATION" and confirm your selection. The " INFORMATION" menu item can also be accessed directly by pressing the INFO button (26). • Select the "NETWORK INFORMATION" menu item and confirm your selection.
i) Bluetooth playback ® Before transmission between your Bluetooth device and the radio is possible, both devices must be paired together. ® This process is called "pairing". If a pairing to a Bluetooth device already exists, it is automatically restored as soon as both devices are ®...
k) Alarm Function Calling alarm configuration • Press the MENU button (9) or the button (23) on the remote control and use the rotary knob (5) or the arrow buttons (20), select the "ALARM" menu item and confirm your selection. The "ALARM" menu item can also be accessed directly by pressing the button (21).
l) Sleeptimer With this function you can switch off the device automatically after an adjustable time, e.g. to fall asleep with music. • Press the MENU button (9) or the button (23) on the remote control and use the rotary knob (5) or the arrow keys (20) to select the "SLEEP TIMER" menu item and confirm your selection.
Seite 61
Wi-Fi Channels Here you can set your country to define the country-specific WiFi radio channels used. LAN Network IP [...]: Displaying/changing the IP setting DNS [...]: Displaying/changing the DNS setting Only change the settings for IP and DNS if a problem occurs and you know which settings need to be changed. "Date & Time" The following settings are possible here: • Selecting the time zone • Display format for time display...
Seite 62
"Local Radio" The following settings are possible here: • Automatic country selection for setting the local stations, which can be selected using the LOCAL button (7). • Manual country selection for setting the local stations, which can be selected using the LOCAL button (7). "...
"Information" Here you can access information about your network and your radio. This menu item can also be selected directly via the INFO button (26). "Software Update" Here you can check for software updates in the network and install them if necessary. "Reset to default"...
12. Troubleshooting You are having trouble connecting the radio to your wireless network. • Check if another device, such as a computer or tablet, can access the internet through the WLAN-network. • Check if your router's DHCP server is running, whether the static IP address is properly configured with the entire configuration (subnet mask, standard gateway) in the radio. • Ensure that your firewall isn’t blocking the necessary outbound ports. • Some access points are configured not to admit any new devices as long as their MAC address has not been entered on the configuration page in the access point. For this, observe the manual of your access point or router. You can find the MAC address as follows: "Information"...
You can see the media server from which you want to play music in the list, but you can't find a folder. • If a firewall is running on the media server, check if it might be blocking access to the folder. You can briefly disable your firewall for a quick test. You cannot enable any folders for file sharing because the function is not displayed: • Enable the file sharing function on your system. The radio must buffer the chosen station now and then, which causes playback to stutter.
14. Disposal a) Product Electronic devices are recyclable and should not be disposed of in household waste. Dispose of the product according to the applicable statutory provisions at the end of its service life. Remove any inserted batteries from the remote control and dispose of it separately from the product. b) Disposal of Flat Batteries You as the end user are required by law (Battery Ordinance) to return all used batteries.
16. Technical Data Operating voltage ..........100-240 V/AC, 50/60 Hz (mains unit) 9 V/DC (radio) Power intake .............1 / 11 W (standby/max.) Output power ............2 x 5 W Display ..............6.1 cm (2.4") TFT colour screen Radio reception ..........Internet radio, DAB+/DAB radio, FM radio DAB+/DAB-reception range ......174,928 MHz (5A) - 239,200 MHz (13F) FM-reception range ..........87,5 - 108 MHz Sleep timer ............15/30/45/60/90/120/150/180 min...
Seite 68
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2018 by Conrad Electronic SE.
