1. Colocar el PL5 a 15cm de una pared (Superficie 1) y a 10 m de otra
pared (Superficie 2).
2. Encender el PL5 en modo cruzado. Asegurarse que este auto nivelado.
3. Marcar el centro de la cruz en la Superficie 1 (A1).
4. Girar el PL5 de 180°y marcar el centro de la cruz en Superficie 2 (B1).
5. Dibujo a la derecha: colocar el PL5 a 15cm de la superficie 2 y marcar
la posición de la cruz (B2).
6. Girar el PL5 de 180°. Marcar también la cruz de las 2 líneas de superfi-
cie 1 (A2).
7. Medir la distancia entre A1 y A2 así que entre B1 y B2. Si las distancias
son iguales, el láser esta calibrado. Si la diferencia entre los 2 juegos de mar-
cas e mas grande de 4 mm, la calibración del láser no está correcta.
• Checking the 90° angle
38

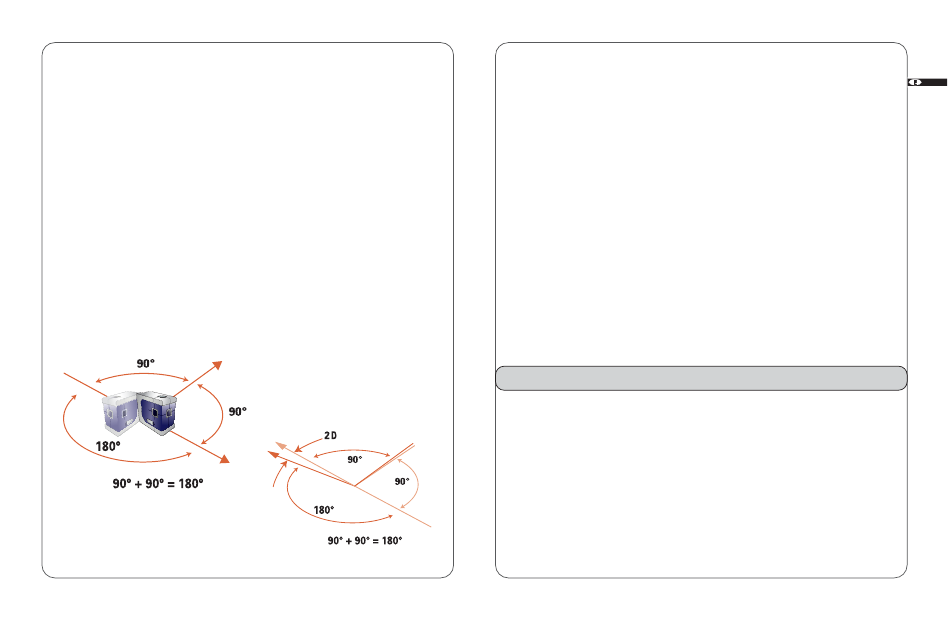

Colocar el láser en el suelo a una distancia [D] de 5 a 10 m (15 a 30 pies)
de una pared.
Marcar el rayo frontal y el de 90º a la derecha.
Girar el dispositivo 90° a derechas tratando de hacer coincidir el rayo verti-
cal hacia abajo y el de los 90º de la posición anterior.
Marcar el rayo de 90º a la izquierda del rayo frontal.
Si ambas marcas coinciden significa que el ángulo perpendicular del dispos-
itivo láser está calibrado correctamente.
En cambio, si las marcas no coinciden, mida esta diferencia [d] y calcule el
error mediante la siguiente fórmula:
A (error de ángulo) = 0.5 * d / D
Si A es menor que 0.01, la calibración del dispositivo puede considerarse
dentro de los parámetros normales.
En cambio, si A es mayor que 0.01, contacte con el centro de asistencia más
cercano para que vuelvan a calibrar el instrumento.
Cuidado y manipulación
El PL5 es un instrumento de medida que tiene que estar usado con cuidado.
Evitar lo más posible los choques y las vibraciones. Conservarlo bien seco y
limpio. Conservar la lente del láser bien limpio. Limpiarla con algo suave y
limpiador para cristal. Sacar las pilas cuando no use el láser durante un peri-
odo largo.
