1. Positionner votre PL5 à 15 cm d'un mur (Surface 1) et à 10 m d'un autre
mur (Surface 2).
2. Mettre le laser en marche en mode mise à niveau automatique (position la
plus à droite, verrou ouvert).
3. Marquer alors minutieusement la position du point de croisement des deux
lignes sur la Surface 1. Il s'agit du point A1.
4. Faire pivoter le PL5 de 180°. Marquer également la position du point de
croisement des deux lignes sur la Surface 2. Il s'agit du point B1.
5. Installer le PL5 à 15 cm de la Surface 2 et marquer la position du point de
croisement des deux lignes sur la Surface 2. Il s'agit du point B2 (illustration
de droite).
6. Faire pivoter le laser de 180°. Marquer également la position du point de
croisement des deux lignes sur la Surface 1. Il s'agit du point A2.
7. Mesurer la distance entre A1 et A2 ainsi qu'entre B1 et B2. Si les distances
sont les même, le laser est calibré. Si la différence entre les deux jeux de mar-
ques est supérieure à 4 mm, le laser n'est pas calibré.
Pour plus d'informations sur le calibrage, contacter le distributeur ou votre
service après-vente local.

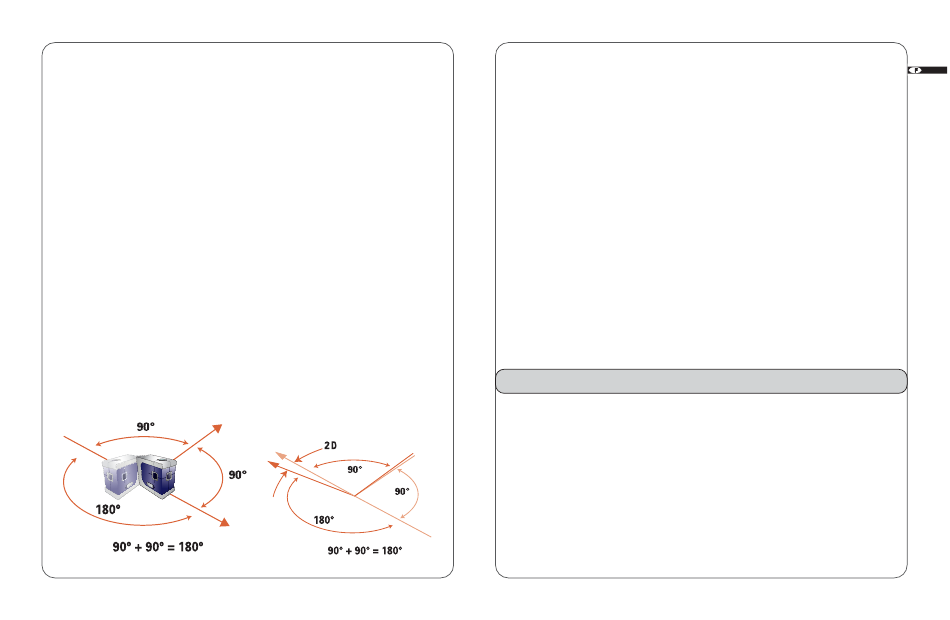

• Checking the 90° angle
24
Installez le laser sur le sol à 5-10 m (15-30 ft) [D] d'un mur.
Marquez le rayon frontal et le rayon perpendiculaire à sa droite.
Faites pivoter l'appareil de 90° dans le sens des aiguilles d'une montre pour
l'aligner sur le rayon d'aplomb inférieur et sur le rayon perpendiculaire de la
position précédente.
Marquez le rayon perpendiculaire à gauche du rayon frontal
Si les deux marques ne présentent aucune différence, l'angle à 90° de votre
laser est bien étalonné.
Si les deux marques présentent une différence [d], mesurez la différence et
calculez l'erreur à l'aide la formule suivante.
A (erreur d'angle) = 0,5 * d / D
Si A est inférieur à 0,01, votre appareil répond aux critères d'étalonnage qui
lui sont propres.
Si A est supérieur à 0,01, contactez votre réparateur agréé le plus proche
afin de procéder à un étalonnage.
Entretien et recommandations
Le PL5 est un instrument de précision qui doit être manipulé avec précaution
et soin. Eviter le plus possible les chocs et les vibrations. Conservez le sec
et propre. Conserver la lentille de sortie du laser propre. La nettoyer avec un
chiffon doux et du nettoyant pour vitre. Otez les piles quand vous ne vous
servez pas du laser pendant une longue période.
