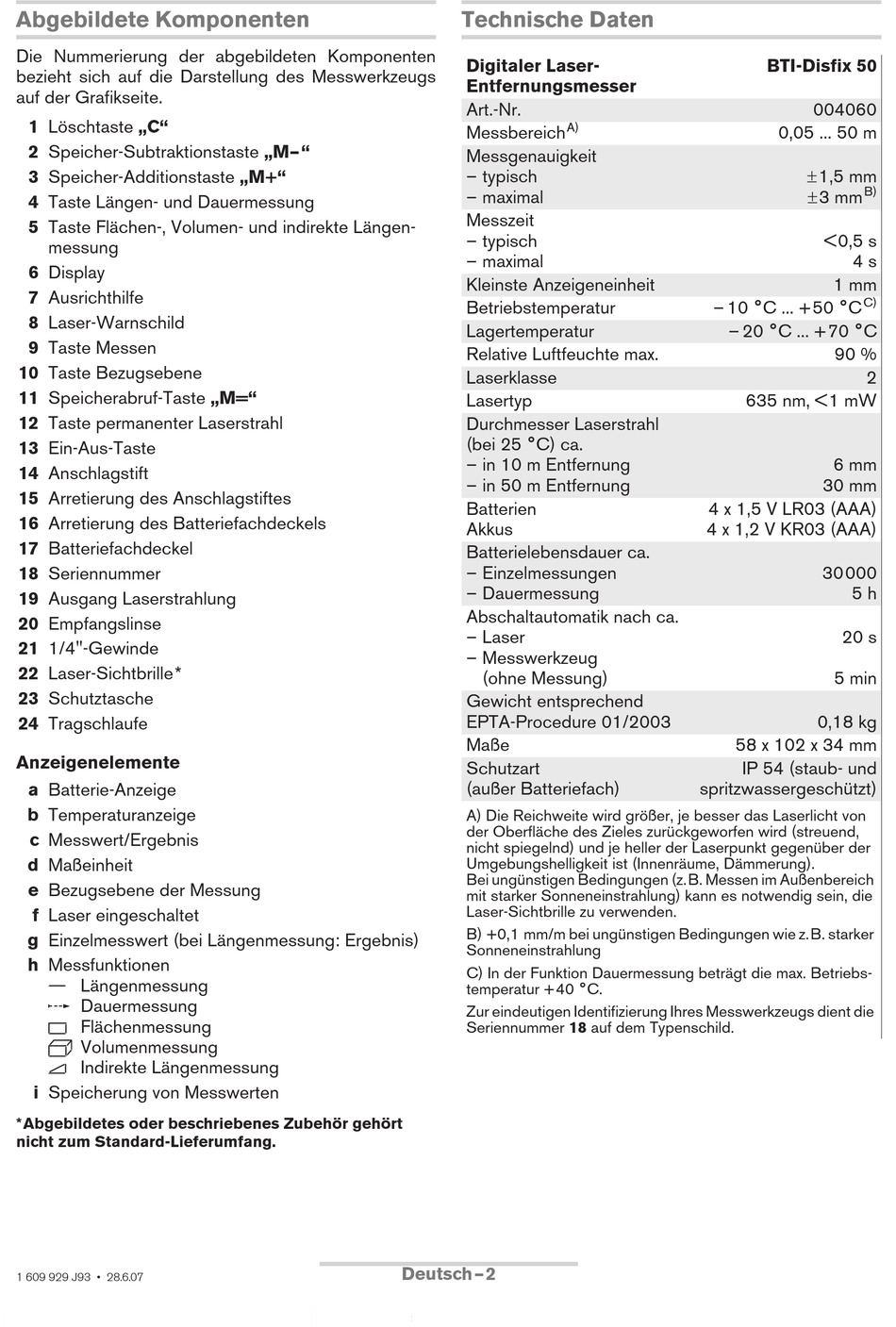

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten
bezieht sich auf die Darstellung des Messwerkzeugs
auf der Grafikseite.
1 Löschtaste „C"
2 Speicher-Subtraktionstaste „M–"
3 Speicher-Additionstaste „M+"
4 Taste Längen- und Dauermessung
5 Taste Flächen-, Volumen- und indirekte Längen-
messung
6 Display
7 Ausrichthilfe
8 Laser-Warnschild
9 Taste Messen
10 Taste Bezugsebene
11 Speicherabruf-Taste „M="
12 Taste permanenter Laserstrahl
13 Ein-Aus-Taste
14 Anschlagstift
15 Arretierung des Anschlagstiftes
16 Arretierung des Batteriefachdeckels
17 Batteriefachdeckel
18 Seriennummer
19 Ausgang Laserstrahlung
20 Empfangslinse
21 1/4"-Gewinde
22 Laser-Sichtbrille*
23 Schutztasche
24 Tragschlaufe
Anzeigenelemente
a Batterie-Anzeige
b Temperaturanzeige
c Messwert/Ergebnis
d Maßeinheit
e Bezugsebene der Messung
f Laser eingeschaltet
g Einzelmesswert (bei Längenmessung: Ergebnis)
h Messfunktionen
Längenmessung
Dauermessung
Flächenmessung
Volumenmessung
Indirekte Längenmessung
i Speicherung von Messwerten
*Abgebildetes oder beschriebenes Zubehör gehört
nicht zum Standard-Lieferumfang.
1 609 929 J93 • 28.6.07

Technische Daten

Digitaler Laser-
Entfernungsmesser
Art.-Nr.
A)
Messbereich
Messgenauigkeit
– typisch
– maximal
Messzeit
– typisch
– maximal
Kleinste Anzeigeneinheit
Betriebstemperatur
Lagertemperatur
Relative Luftfeuchte max.
Laserklasse
Lasertyp
Durchmesser Laserstrahl
(bei 25 °C) ca.
– in 10 m Entfernung
– in 50 m Entfernung
Batterien
Akkus
Batterielebensdauer ca.
– Einzelmessungen
– Dauermessung
Abschaltautomatik nach ca.
– Laser
– Messwerkzeug
(ohne Messung)
Gewicht entsprechend
EPTA-Procedure 01/2003
Maße
Schutzart
(außer Batteriefach)
A) Die Reichweite wird größer, je besser das Laserlicht von
der Oberfläche des Zieles zurückgeworfen wird (streuend,
nicht spiegelnd) und je heller der Laserpunkt gegenüber der
Umgebungshelligkeit ist (Innenräume, Dämmerung).
Bei ungünstigen Bedingungen (z.B. Messen im Außenbereich
mit starker Sonneneinstrahlung) kann es notwendig sein, die
Laser-Sichtbrille zu verwenden.
B) +0,1 mm/m bei ungünstigen Bedingungen wie z.B. starker
Sonneneinstrahlung
C) In der Funktion Dauermessung beträgt die max. Betriebs-
temperatur +40 °C.
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die
Seriennummer 18 auf dem Typenschild.
Deutsch–2
BTI-Disfix 50
004060
0,05 ... 50 m
r1,5 mm
r3 mm
B)
<0,5 s
4 s
1 mm
C)
– 10 °C ... +50 °C
– 20 °C ... +70 °C
90 %
2
635 nm, <1 mW
6 mm
30 mm
4 x 1,5 V LR03 (AAA)
4 x 1,2 V KR03 (AAA)
30000
5 h
20 s
5 min
0,18 kg
58 x 102 x 34 mm
IP 54 (staub- und
spritzwassergeschützt)
