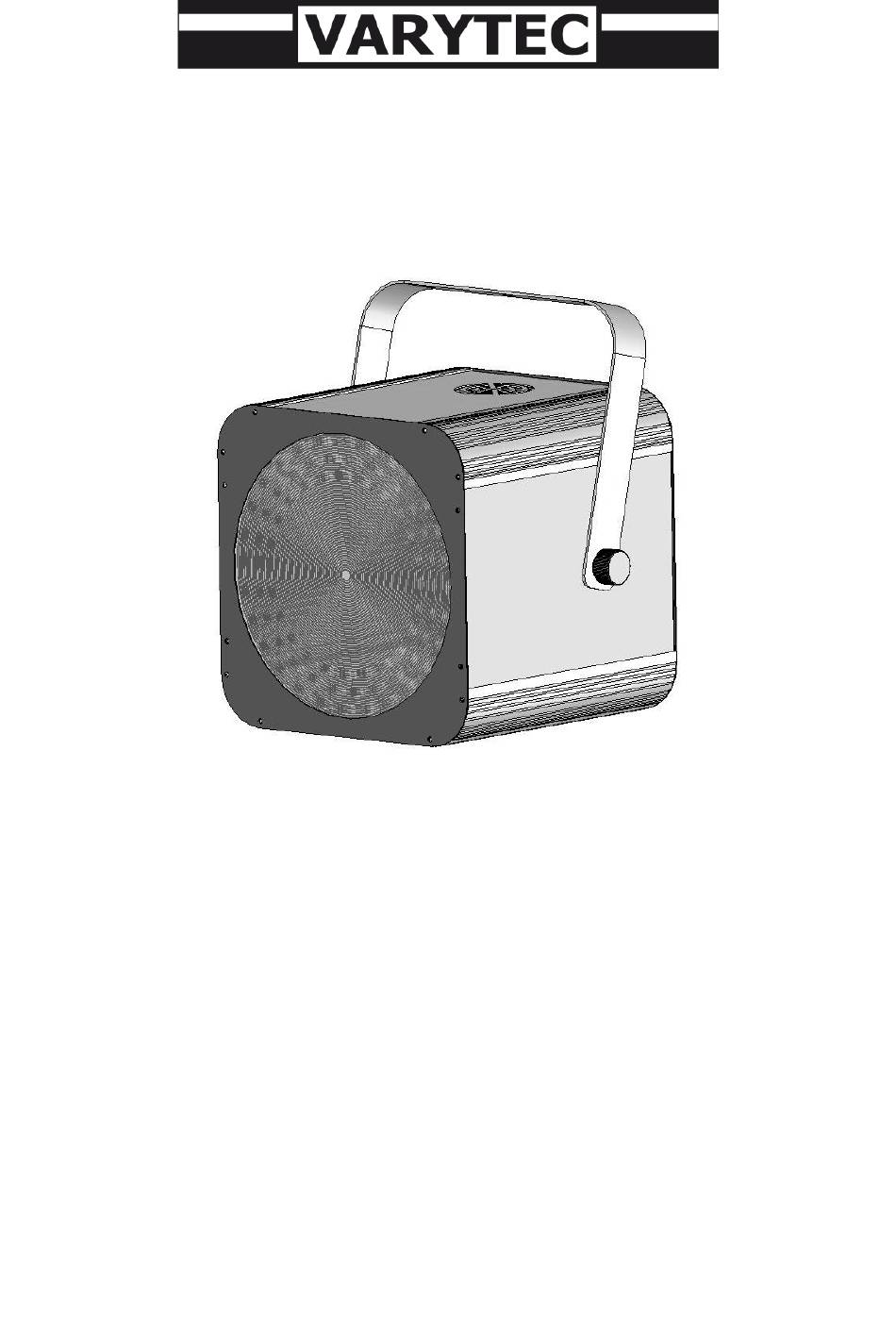

- Seite 1 Bedienungsanleitung LED Over 3...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ........................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Einführung ..........................4 Produkt Übersicht ........................4 Setup ............................5 4.1. Sicherung ersetzen ........................ 5 4.2. Geräte miteinander verbinden....................5 4.2.1. Kabelverbindung ........................ 5 4.2.2. Aufbau eines DMX Netzes ....................6 4.2.3. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Einführung
ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein. -
Seite 5: Setup
4. Setup 4.1. Sicherung ersetzen Nehmen sie einen flachen Schlitzschraubenzieher und hebeln sie den Sicherungshalter aus seiner Halterung. Ersetzen sie die Sicherung mit einer des exakt selben Typs. Drücken sie den Sicherungshalter wieder zurück in seine Halterung. 4.2. Geräte miteinander verbinden Um die Geräte miteinander verbinden zu können müssen sie ein DMX XLR Kabel mit 3Polen verwenden. -
Seite 6: Aufbau Eines Dmx Netzes
4.2.2. Aufbau eines DMX Netzes 1. Verbinden sie den männlichen XLR 3Pol Stecker mit dem DMX Controller. 2. Verbinden sie das weibliche Ende des Kabels mit dem ersten Gerät das sie steuern möchten. 3. Verfahren sie weiter auf diese Weise von Gerät zu Gerät. 4.2.3. -
Seite 7: Einstellungen Und Funktionen Der Dipswitches
5. Einstellungen und Funktionen der Dipswitches Master /Slave Mode ( master sound, master Auto): Dips Extra DMX Steuerbar, wenn Code Dip 10 auf OFF steht. Master Wenn kein DMX angeschlossen ist, können sie den ersten Over als Master nutzen und alle Slave anderen Slaves auf Dip Adresse 1 einstellen Sound... -
Seite 8: Dmx Kanaltabelle
6. DMX Kanaltabelle DMX Kanal DMX Wert Funktion CH 1 Black Out Effekt Zoom Effekt Zoom Out Effekt Zoom In Effekt 1 Effekt 2 Effekt 3 Effekt 4 Effekt 5 Diverse Multiunit E ffekt Rotationen Diverse Multiuni t Effekt Rollbacks CH 2 Geschwin digkeit von langsam bis... - Seite 9 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 9 / 9...
