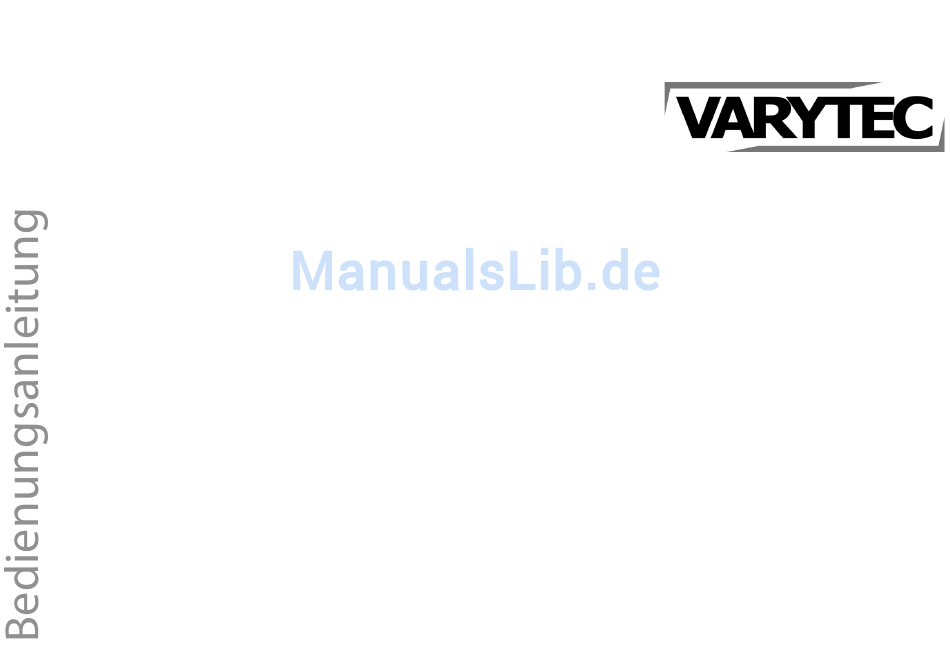

- Seite 1 Battery Event Par IP65 6in1 LED-scheinwerfer...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 18.06.2018, ID: 435529...
-
Seite 3: Inhaltsverzeichnis
Installation..............................17 4.1 Umgang mit Lithium-Batterien....................22 Inbetriebnahme............................24 Anschlüsse und Bedienelemente....................27 Bedienung..............................34 7.1 Gerät starten............................34 7.2 Hauptmenü............................34 7.3 Drahtlose DMX-Verbindung einrichten und auflösen............38 7.4 Funktionen im 3-Kanal-DMX-Modus..................39 Battery Event Par IP65 6in1 LED-scheinwerfer... - Seite 4 7.5 Funktionen im 4-Kanal-DMX-Modus..................39 7.6 Funktionen im 6-Kanal-DMX-Modus..................40 7.7 Funktionen im 9-Kanal-DMX-Modus..................41 7.8 Funktionen im 11-Kanal-DMX-Modus..................42 7.9 Menüübersicht..........................44 Technische Daten............................ 45 Stecker- und Anschlussbelegungen....................47 Fehlerbehebung............................48 Reinigung..............................50 Umweltschutz............................51 Battery Event Par IP65 6in1 LED-scheinwerfer...
-
Seite 5: Allgemeine Hinweise
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Battery Event Par IP65 6in1 LED-scheinwerfer... -
Seite 6: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni- Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. Battery Event Par IP65 6in1 LED-scheinwerfer... -
Seite 7: Darstellungsmittel
Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar- kiert. Beispiele: „24ch“ , „OFF“ . 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. Battery Event Par IP65 6in1 LED-scheinwerfer... -
Seite 8: Bedeutung
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Battery Event Par IP65 6in1 LED-scheinwerfer... - Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Battery Event Par IP65 6in1 LED-scheinwerfer...
-
Seite 10: Sicherheitshinweise
Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän- digen Person beaufsichtigt oder angeleitet werden. Verlängern Sie die Lebensdauer des Geräts durch regelmäßige Betriebspausen und indem Sie häufiges Ein- und Ausschalten vermeiden. Das Gerät ist nicht für den Dauerbetrieb geeignet. Battery Event Par IP65 6in1 LED-scheinwerfer... - Seite 11 Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. Battery Event Par IP65 6in1 LED-scheinwerfer...
- Seite 12 Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind. WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. Battery Event Par IP65 6in1 LED-scheinwerfer...
- Seite 13 Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. Battery Event Par IP65 6in1 LED-scheinwerfer...
- Seite 14 Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. Battery Event Par IP65 6in1 LED-scheinwerfer...
-
Seite 15: Leistungsmerkmale
Stabiler Doppelbügel für sichere Befestigung an Traversen oder festen Stand am Boden Anschlüsse für Energieversorgung und DMX-Steuerung mittels spritzwassergeschützter verschraub- und verriegelbarer Stecker und Kupplungen Adapter für den Netzanschluss mit Schutzkontaktstecker im Lieferumfang enthalten Battery Event Par IP65 6in1 LED-scheinwerfer... - Seite 16 Technologisch bedingt, verringert sich die Lichtleistung von LEDs im Lauf ihrer Lebensdauer. Dieser Effekt steigt mit höherer Betriebstemperatur. Sie können die Nutzungsdauer der Leuchtmittel verlängern, indem Sie für ausreichende Belüftung sorgen und die LEDs mit mög- lichst niedriger Helligkeit betreiben. Battery Event Par IP65 6in1 LED-scheinwerfer...
-
Seite 17: Installation
Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei- spiel ein Sicherheitsfangseil oder eine Sicherungskette. Battery Event Par IP65 6in1 LED-scheinwerfer... -
Seite 18: Überhitzungsgefahr
(siehe Kapitel „Technische Daten“ der Bedienungsanleitung). HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über- steigt. Battery Event Par IP65 6in1 LED-scheinwerfer... - Seite 19 Mischpulten oder Verstärkern. HINWEIS! Mögliche Schäden durch Feuchtigkeit In offene Verbinder (Stecker und Kupplungen) von DMX- oder Stromversorgungs- kabeln eindringende Feuchtigkeit kann zu Kurzschlüssen führen. Verschließen Sie nicht benutzte Verbinder mit dafür vorgesehenen Endkappen (www.thomann.de). Battery Event Par IP65 6in1 LED-scheinwerfer...
- Seite 20 Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen. Dabei muss der Bereich unterhalb des Geräts abgesperrt sein. Das Sicherheitsfangseil muss am Bügel befestigt werden. Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Battery Event Par IP65 6in1 LED-scheinwerfer...
-
Seite 21: Batterie In Die Fernbedienung Einlegen
Pluspol zum Gehäuseboden der Fernbedienung zeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet. Beim Versand ist die Batterie bereits in die Fernbedienung eingelegt und durch eine transpa- rente Kunststofffolie vor Entladung geschützt. Entfernen Sie die Kunststofffolie vor der ersten Benutzung. Battery Event Par IP65 6in1 LED-scheinwerfer... -
Seite 22: Umgang Mit Lithium-Batterien
Bei sach- und fachgerechtem Umgang mit Lithium-Batterien besteht keine Gefahr. Lagern Sie Lithium-Batterien kühl und trocken, am besten in der Originalverpackung. Lithium-Batterien von Hitzequellen fernhalten (beispielsweise Heizkörper oder Sonnenein- strahlung). Lithium-Batterien sind hermetisch dicht. Versuchen Sie nie, Lithium-Batterien zu öffnen. Battery Event Par IP65 6in1 LED-scheinwerfer... - Seite 23 Nehmen Sie Lithium-Batterien vor der Entsorgung aus dem Gerät. Schützen Sie gebrauchte Lithium-Batterien vor Kurzschluss, beispielsweise durch Abkleben der Pole mit Klebeband. Brennende Lithium-Batterien dürfen nur mit Pulverlöschern bzw. mit anderen geeigneten Löschmitteln gelöscht werden. Battery Event Par IP65 6in1 LED-scheinwerfer...
-
Seite 24: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Battery Event Par IP65 6in1 LED-scheinwerfer... - Seite 25 DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. Battery Event Par IP65 6in1 LED-scheinwerfer...
- Seite 26 Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten. Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. Battery Event Par IP65 6in1 LED-scheinwerfer...
-
Seite 27: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Battery Event Par IP65 6in1 LED-scheinwerfer... - Seite 28 Erhöht den angezeigten Wert um eins [DOWN] Verringert den angezeigten Wert um eins [ENTER] Wählt eine Option der jeweiligen Betriebsart aus Die LED in der unteren rechten Ecke des Displays zeigt an, dass ein Wireless-DMX-Signal empfangen wird. Battery Event Par IP65 6in1 LED-scheinwerfer...
- Seite 29 7 Zweiteiliger Bügel zum Aufhängen oder Aufstellen und zur Befestigung des Sicherheitsfangseils 8 [POWER IN] Verriegelbare Eingangsbuchse (Power Twist IP65) für die Stromversorgung 9 [POWER OUT] Verriegelbare Ausgangsbuchse (Power Twist IP65) für die Stromversorgung weiterer Geräte Battery Event Par IP65 6in1 LED-scheinwerfer...
- Seite 30 Anschlüsse und Bedienelemente 10 [ON/OFF] Hauptschalter. Schaltet das Gerät ein und aus 11 [ANT] Antenne für das Signal eines Wireless-DMX-Systems Battery Event Par IP65 6in1 LED-scheinwerfer...
- Seite 31 Anschlüsse und Bedienelemente Fernbedienung 12 [+], [–] Erhöht bzw. verringert die Helligkeit 13 Auswahl einer Mischfarbe Battery Event Par IP65 6in1 LED-scheinwerfer...
- Seite 32 Schaltet den Strobe-Effekt (Blitzlicht) ein bzw. aus [Fullon] Schaltet alle Farben auf volle Helligkeit [Auto] Startet eine vorprogrammierte automatische Show [Fade] Schaltet den Fade-Effekt (Farbübergang) ein bzw. aus 15 Tasten zur Auswahl einer einzelnen Grundfarbe Battery Event Par IP65 6in1 LED-scheinwerfer...
- Seite 33 Anschlüsse und Bedienelemente Die IR-Fernbedienung funktioniert nur, wenn der Empfänger am Gerät über das Menü aktiv geschaltet ist. Battery Event Par IP65 6in1 LED-scheinwerfer...
-
Seite 34: Bedienung
Drücken Sie [ENTER], um das Hauptmenü zu aktivieren. Benutzen Sie die Tasten [UP] bzw. [DOWN], um ein Untermenü auszuwählen. Wenn das Display das gewünschte Untermenü anzeigt, drücken Sie [ENTER], um es zu öffnen. Um das Hauptmenü zu schließen, drücken Sie [MODE]. Battery Event Par IP65 6in1 LED-scheinwerfer... -
Seite 35: Bedeutung
„Ch 6“ 6-Kanal-DMX-Modus „Ch 9“ 9-Kanal-DMX-Modus „Ch11“ 11-Kanal-DMX-Modus „Nanu “ Statische Farbe „red“ „0“ … „255“ Anteil Rot (0 % bis 100 %) „gree“ „0“ … „255“ Anteil Grün (0 % bis 100 %) Battery Event Par IP65 6in1 LED-scheinwerfer... - Seite 36 Auswahl einer vordefinierten Farbe „Auto“ Vorprogrammierte automatische Show „SH-1“ … „SH-5“ Auswahl einer Show „SP01“ … „SP15“ Ablaufgeschwindigkeit „Fade“ Farbwechsel mit Fade-Effekt „Fa01“ … „Fa15“ Auswahl eines Fade-Effekts „SP01“ … „SP15“ Ablaufgeschwindigkeit des Fade-Effekts „SoUn“ Musiksteuerung Battery Event Par IP65 6in1 LED-scheinwerfer...
- Seite 37 Geschwindigkeit des Stroboskop-Effekts „SLAU“ Betriebsart „SL-N“ Betriebsart „Master“ „SL-U“ Betriebsart „Slave“ „UIrI“ Empfänger für Wireless DMX „oN“ Aktiviert „oFF“ Deaktiviert „Batt“ Anzeige des Batterie-Ladezustands „000“ … „100“ in Prozent „Ir“ Empfänger für die Infrarot-Signale der Fernbedienung Battery Event Par IP65 6in1 LED-scheinwerfer...
-
Seite 38: Drahtlose Dmx-Verbindung Einrichten Und Auflösen
ð Die LED in der unteren rechten Ecke des Displays blinkt und zeigt dadurch an, dass eine Verbindung aufgebaut wird. Um eine bestehende drahtlose DMX-Verbindung aufzlösen, öffnen Sie das Menü „Ulrl“ und wählen Sie die Option „oFF“ . ð Die LED in der unteren rechten Ecke des Displays erlischt. Battery Event Par IP65 6in1 LED-scheinwerfer... -
Seite 39: Funktionen Im 3-Kanal-Dmx-Modus
Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) Battery Event Par IP65 6in1 LED-scheinwerfer... -
Seite 40: Funktionen Im 6-Kanal-Dmx-Modus
Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) 0…255 Intensität Bernsteinfarben (0 % bis 100 %) 0…255 Intensität UV (0 % bis 100 %) Battery Event Par IP65 6in1 LED-scheinwerfer... -
Seite 41: Funktionen Im 9-Kanal-Dmx-Modus
Intensität Weiß (0 % bis 100 %) 0…255 Intensität UV (0 % bis 100 %) 0…255 Auswahl einer automatischen Show 0…255 Geschwindigkeit der gewählten Show, Geschwindigkeit ansteigend 0…255 Strobe-Effekt, Geschwindigkeit ansteigend Musiksteuerung 0…15 Ausgeschaltet 16…255 Eingeschaltet Battery Event Par IP65 6in1 LED-scheinwerfer... -
Seite 42: Funktionen Im 11-Kanal-Dmx-Modus
Intensität UV (0 % bis 100 %), wenn Kanal 9 = 0…10 0…255 Helligkeit (0 % bis 100 %) 0…255 Auswahl einer automatischen Show 0…255 Ablaufgeschwindigkeit der automatischen Show 0…255 Strobe-Effekt, Geschwindigkeit ansteigend Musiksteuerung Battery Event Par IP65 6in1 LED-scheinwerfer... - Seite 43 Bedienung Kanal Wert Funktion 0…15 Keine musikgesteuerte automatische Show 16…100 Musikgesteuerte automatische Show mit Farbwechsel, Fade- und Stroboskop-Effekt 101…255 Musikgesteuerte automatische Show mit Farbwechsel und Fade-Effekt Battery Event Par IP65 6in1 LED-scheinwerfer...
-
Seite 44: Menüübersicht
Bedienung 7.9 Menüübersicht Battery Event Par IP65 6in1 LED-scheinwerfer... -
Seite 45: Technische Daten
50/60 Hz Eingebaute aufladbare Batterie (Lithium-Ionen-Akku, 11,1 V, 14400 mAh) Ladezeit ca. 6 h Betriebsdauer mit einer Batteriela- ca. 7 h dung Leistungsaufnahme 70 W Schutzart IP65 Batterie (Fernbedienung) Lithium-Knopfzelle, CR 2025, 3 V Battery Event Par IP65 6in1 LED-scheinwerfer... -
Seite 46: Umgebungsbedingungen
Technische Daten Abmessungen (B × H × T) 290 mm × 282 mm × 150 mm Gewicht 5,5 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend Battery Event Par IP65 6in1 LED-scheinwerfer... -
Seite 47: Stecker- Und Anschlussbelegungen
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) Battery Event Par IP65 6in1 LED-scheinwerfer... -
Seite 48: Fehlerbehebung
Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Battery Event Par IP65 6in1 LED-scheinwerfer... - Seite 49 Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver- ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Battery Event Par IP65 6in1 LED-scheinwerfer...
-
Seite 50: Reinigung
Umgebungen können eine größere Schmutzansamm- lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. 280122). Trocknen Sie die Teile immer gründlich ab. Battery Event Par IP65 6in1 LED-scheinwerfer... -
Seite 51: Umweltschutz
Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. Nehmen Sie Lithium-Batterien vor der Entsorgung aus dem Gerät. Schützen Sie gebrauchte Lithium-Batterien vor Kurzschluss, beispielsweise durch Abkleben der Pole mit Klebeband. Battery Event Par IP65 6in1 LED-scheinwerfer... - Seite 52 Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Battery Event Par IP65 6in1 LED-scheinwerfer...
- Seite 53 Notizen Battery Event Par IP65 6in1 LED-scheinwerfer...
- Seite 54 Notizen Battery Event Par IP65 6in1 LED-scheinwerfer...
