Dell EMC ME4-Serie Benutzerhandbuch Seite 19

9 Netzteil-Steckplatz 1

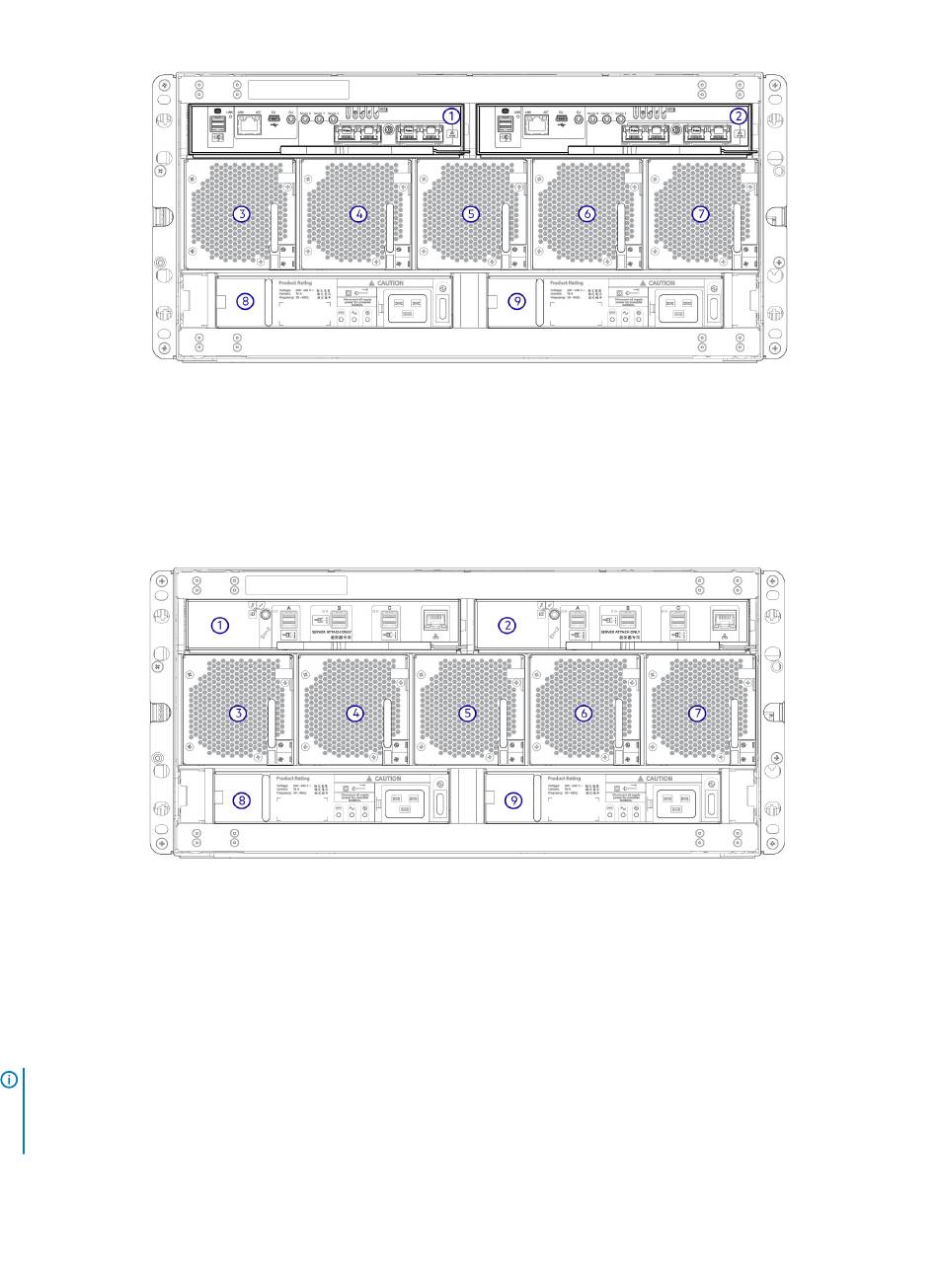

Abbildung 23. 5U84-Controllergehäuse – Komponenten auf der Rückseite (4-Port-iSCSI 10Gbase-T)
1 Controllermodul-Steckplatz A
3 FCM-Steckplatz 0
5 FCM-Steckplatz 2
7 FCM-Steckplatz 4
9 Netzteil-Steckplatz 1
Abbildung 24. 5U84-Erweiterungsgehäuse – Komponenten auf der Rückseite
1 Controllermodul-Steckplatz A
3 FCM-Steckplatz 0
5 FCM-Steckplatz 2
7 FCM-Steckplatz 4
9 Netzteil-Steckplatz 1
ANMERKUNG: 5U84-Controllergehäuse unterstützen lediglich eine Zwei-Controller-Konfiguration. Wenn ein Partnercontroller
ausfällt, führt das Array einen Failover durch und wird auf einem einzelnen Controller ausgeführt, bis die Redundanz
wiederhergestellt ist. Jedes IOM-Steckplatz muss belegt sein, um während des Betriebs eine ausreichende Luftströmung durch
den Controller zu gewährleisten.
2 Controllermodul-Steckplatz B
4 FCM-Steckplatz 1
6 FCM-Steckplatz 3
8 Netzteil-Steckplatz 0
2 Controllermodul-Steckplatz B
4 FCM-Steckplatz 1
6 FCM-Steckplatz 3
8 Netzteil-Steckplatz 0
Speichersystemhardware 19
