Die LED blinkt.
4. Drehen Sie den Drehschalter nach rechts, bis die ge-
wünschte Leistung angezeigt wird.
5.
Drücken Sie die Taste
maximale Leistung zu speichern.
◁
Die LED blinkt nicht mehr.
4.6

Heizungsvorlauftemperatur einstellen

1. Drehen Sie den Drehschalter nach rechts, bis die Hei-
zungsvorlauftemperatur angezeigt wird.
◁
Die LED leuchtet.
2.
Drücken Sie die Taste
◁
Die LED blinkt.
3. Drehen Sie den Drehschalter nach rechts, bis die ge-
wünschte Heizungsvorlauftemperatur angezeigt wird.
– Einstellbare Werte: 25 ... 85 ℃ (77,0 ... 185,0 ℉)
–
Wählen Sie „--", um die Heizfunktion zu deaktivieren
(Sommerbetrieb).
4.
Drücken Sie die Taste
Heizungsvorlauftemperatur zu speichern.
◁
Die LED blinkt nicht mehr.
Hinweis
Wenn sich der maximal einstellbare Wert
nicht auswählen lässt, dann hat Ihr Fach-
handwerker eine Justierung vorgenommen,
um den Betrieb Ihrer Heizungsanlage mit
entsprechend angepassten Vorlauftempera-
turen zu ermöglichen.
Wenn Sie einen Raumtemperaturregler ver-
wenden, dann müssen Sie die maximale Hei-
zungsvorlauftemperatur einstellen, für die
Ihre Heizungsanlage ausgelegt ist.
4.7

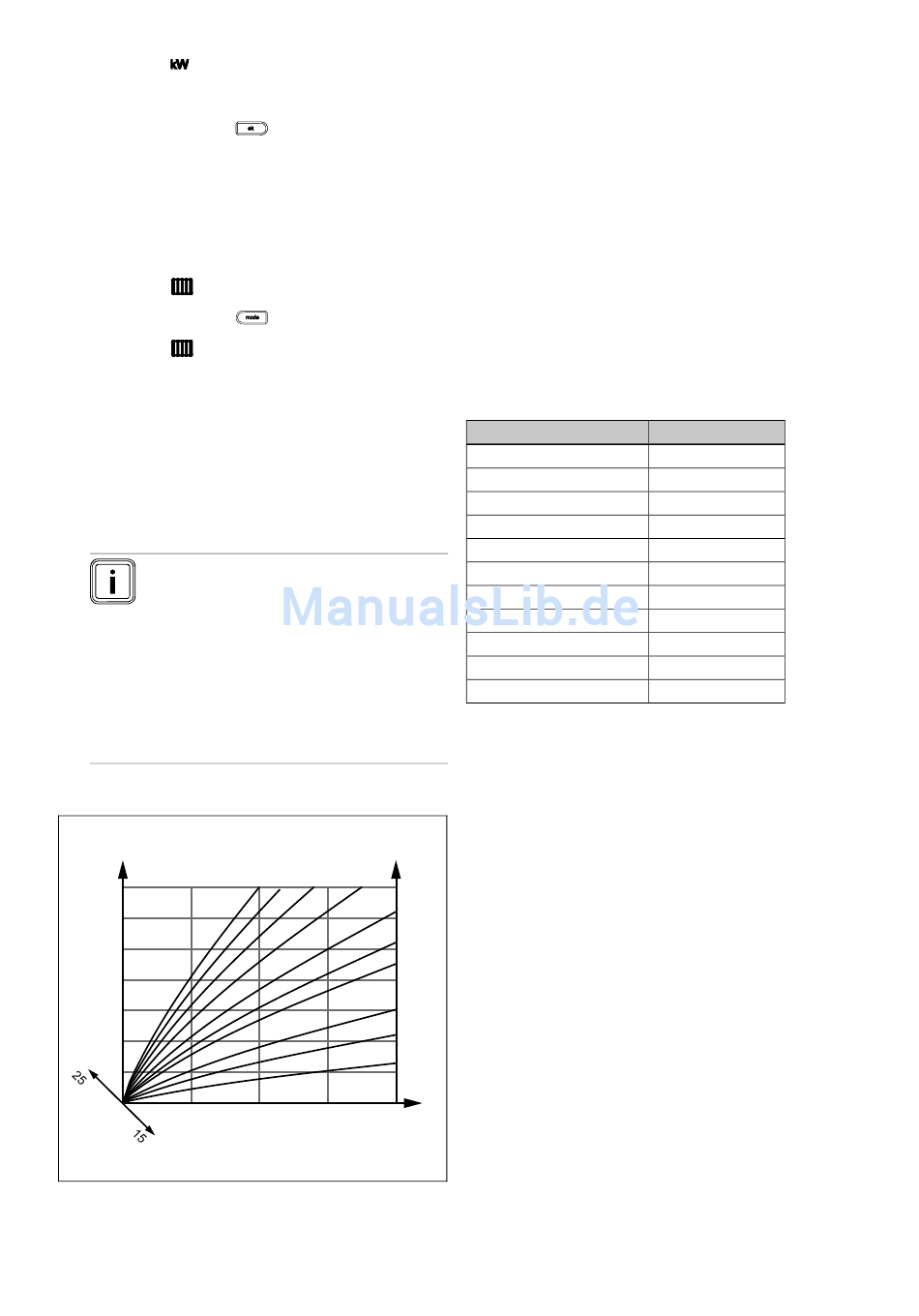

Heizkurve

A
90
80
70
60
50
40
30
20 10
D
A Vorlauftemperatur in °C
0020215244_00 eloBLOCK Betriebsanleitung
, um die neu eingestellte
.
, um die neu eingestellte
B
3,5 3 2,5 2
1,5
1,2
1
0,6
0,4
0,2
0 -10 -20
C
B Heizkurven
C Außentemperatur in °C
D Raumsolltemperatur in
°C
Die Heizkurve stellt die Zuordnung zwischen Außentempera-
tur und Vorlaufsolltemperatur dar.
Die Auswahl der richtigen Heizkurve bestimmt die Wirt-
schaftlichkeit und den Komfort der Heizungsanlage. Wenn
die Heizkurve zu hoch eingestellt ist, dann erzeugt die
Heizungsanlage zu hohe Temperaturen und somit einen
erhöhten Energieverbrauch. Wenn die Heizkurve zu niedrig
eingestellt ist, dann wird das gewünschte Temperaturniveau
ggf. erst nach langer Zeit oder gar nicht erreicht.
Die folgende Tabelle listet die einstellbaren Heizkurven auf.
Die Auswahl der Heizkurve „E-" schaltet die Regulierung
über die Heizkurve ab.
Displayanzeige
E-
E0
E1
E2
E3
E4
E5
E6
E7
E8
E9
4.7.1

Heizkurve einstellen

1. Drehen Sie den Drehschalter nach rechts, bis die Heiz-
kurve angezeigt wird.
2.
Drücken Sie die Taste
◁
Die Anzeige im Display blinkt.
3. Drehen Sie den Drehschalter nach rechts, bis im
Display die gewünschte Heizkurve angezeigt wird.
4.
Drücken Sie die Taste
Heizkurve zu speichern.
◁
Die Anzeige im Display blinkt nicht mehr.
4.7.2

Vorlauftemperatur

Die Raumsolltemperatur ist die Temperatur, die die Heizung
in der Betriebsart „Heizen" oder während der Zeitfenster
erreichen soll.
Die Raumsolltemperatur wird zur Berechnung der Heizkurve
herangezogen. Wenn Sie die Raumsolltemperatur erhöhen,
verschieben Sie die eingestellte Heizkurve parallel auf einer
45°-Achse und somit auch die Vorlauftemperatur.
Wählen Sie die Raumsolltemperatur nur so hoch, dass die
Temperatur für Ihr persönliches Wohlbefinden gerade aus-
reicht (z. B. 20 °C). Jedes Grad über den eingestellten Wert
hinaus bedeutet einen erhöhten Energieverbrauch von etwa
6 % im Jahr.
Betrieb 4
Heizkurve
0
0,2
0,4
0,6
1,0
1,2
1,5
2,0
2,5
3,0
3,5
.
, um die neu eingestellte
