- Seite 1 Handbuch TC 649 C Version 1 2021-06-16_307457...
-
Seite 2: Inhaltsverzeichnis
Inbetriebnahme über die Serviceschnittstelle, um die IP-Adresse statisch zu vergeben Die Theben Cloud (Fernsteuerung der TC 649 C) Den Account für die Theben Cloud einrichten TC 649 C mit der Theben Cloud verbinden TC 649 C über die Theben Cloud verwalten... -
Seite 3: Einführung

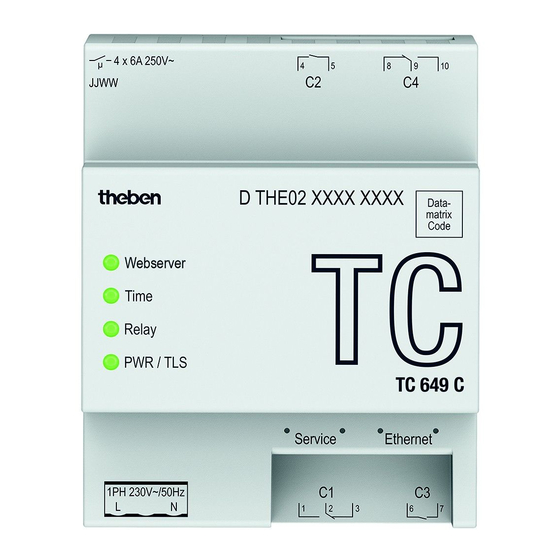

Einführung 1 Einführung 1.1 Steuerbox TC 649 C Die Steuerbox TC 649 C wird mit einem Administrations- und Konfigurationstool (Weboberfläche) bedient. Mit ihr können im LAN bzw. über WAN Zeitschalt- und Astroprogramme gesendet werden. Die Installation im Netzwerk erfolgt über einen integrierten Webserver. -
Seite 4: Informationen Zur Weboberfläche
Einführung 1.2 Informationen zur Weboberfläche Die Weboberfläche der Steuerbox TC 649 C kann von einem Desktop-PC oder einem mobilen Endgerät (Tablet, Smartphone) aufgerufen werden. Folgende Browser/Betriebssysteme werden dabei unterstützt: • Browser: o Google Chrome ab Version 69 • Betriebssysteme: o Microsoft Windows... -
Seite 5: Hauptfunktionalitäten
Bedeutung NTP-Server Durch Verwenden des NTP-Servers schaltet TC 649 C sekundengenau, weltweit. Stand-Alone-Betrieb Die TC 649 C wird als Einzelgerät ohne externe Software betrieben. Verwaltung über Weboberfläche Einfache Konfiguration der TC 649 C über das Web. Firmware aktualisieren Einfache Aktualisierung der Firmware über die Weboberfläche. -
Seite 6: Rückseite
Der NTP-Dienst ist aktiviert und eine Blinkt Verbindung zum NTP-Server wird gesucht. Alle Relais sind ausgeschaltet. Relay Ein oder mehrere Relais sind eingeschaltet. Die TC 649 C ist ausgeschaltet. PWR/TLS Blinkt Die TC 649 C ist eingeschaltet. 1.4.2 Vorderseite Auf der Vorderseite befinden sich die Buchse für die Spannungsversorgung, die beiden Netzwerkschnittstellen (Service, Ethernet) sowie die Buchsen für die... -
Seite 7: Inbetriebnahme
Inbetriebnahme 2 Inbetriebnahme Wie Sie das Gerät anschließen und die Erstinbetriebnahme durchführen, entnehmen Sie bitte der dem Gerät beigelegten Montage- und Bedienungsanleitung. Handbuch TC 649 C... -
Seite 8: Tc 649 C Mit Dem Netzwerk Verbinden
TC 649 C mit dem Netzwerk verbinden 3 TC 649 C mit dem Netzwerk verbinden Um die Steuerbox TC 649 C mit dem Netzwerk zu verbinden, benötigen Sie je nach Inbetriebnahme ein oder zwei Netzwerkkabel (RJ45). Auf die Verkabelung achten. -
Seite 9: Inbetriebnahme Über Den Hostname
6. Es erscheint die Login-Maske 7. Geben Sie admin als Benutzername ein, und admin als Passwort. 8. Klicken Sie auf "Anmelden". Die TC 649 C ist mit Ihrem Netzwerk verbunden. Die Inbetriebnahme ist abgeschlossen. Handbuch TC 649 C... - Seite 10 TC 649 C mit dem Netzwerk verbinden Wenn Sie das Gerät über die Seriennummer nicht erreichen können, kann Ihr Router diese vermutlich nicht auflösen. Über die Benutzeroberfläche Ihres Routers können Sie sich alle verbundenen Geräte und deren IP- Adressen anzeigen lassen. Wie genau, entnehmen Sie bitte dem Handbuch Ihres Routers.
-
Seite 11: Inbetriebnahme Über Die Serviceschnittstelle, Um Die Ip-Adresse Auszulesen
Passwort eingeben. 11. Klicken Sie auf "Anmelden". 12. Über „Einstellungen Netzwerkeinstellungen IP-Adresse“ die IP- Adresse der TC 649 C auslesen. 13. Entfernen Sie das Netzwerkkabel aus der Serviceschnittstelle der TC 649 C. Handbuch TC 649 C... - Seite 12 Punkt 12 ausgelesen haben, in folgendem Format http://IPAdresse ein. 17. Es erscheint die Login Maske Die TC 649 C ist mit Ihrem Netzwerk verbunden. Die Inbetriebnahme ist abgeschlossen. Wenn Sie dennoch keinen Zugriff auf das Gerät TC 649 C haben, kontrollieren Sie die Proxy-Einstellungen und kontaktieren Sie ggf.
-
Seite 13: Inbetriebnahme Über Die Serviceschnittstelle, Um Die Ip-Adresse Statisch Zu Vergeben
Für diese Art der Inbetriebnahme benötigen Sie zwei Netzwerkkabel (RJ45- Stecker). 1. Die Steuerbox TC 649 C von der Stromquelle trennen. 2. Das Netzwerkkabel 1 in den Router stecken. 3. Das andere Ende des Netzwerkkabels 1 in die Ethernet-Buchse (rechts) der TC 649 C stecken. - Seite 14 14. Klicken Sie auf "Speichern" und warten Sie, bis die Einstellungen gespeichert wurden. 15. Entfernen Sie das Netzwerkkabel aus der Serviceschnittstelle der TC 649 C. 16. Verbinden Sie Ihren PC nun wieder per WLAN oder LAN mit Ihrem Heimnetz. 17. Öffnen Sie den Webbrowser (Google Chrome).
-
Seite 15: Die Theben Cloud (Fernsteuerung Der Tc 649 C)
4 Die Theben Cloud (Fernsteuerung der TC 649 C) 4.1 Den Account für die Theben Cloud einrichten Wenn Sie Ihre TC 649 C mit der Theben Cloud verbinden möchten, benötigen Sie einen Theben Cloud-Account. Um einen Account für die Theben Cloud zu erstellen, gehen Sie auf https://cloud.theben.de... -
Seite 16: Tc 649 C Über Die Theben Cloud Verwalten
Geräte (TC 649 C). 4.3.1 Verwalten und fernsteuern Wählen Sie die zu verwaltende TC 649 C aus und gehen Sie auf "Verwalten". Die Verbindung zur TC 649 C wird aufgebaut. Wie Sie die TC 649 C fernsteuern, wird in den Kapiteln Navigation und Steuerung und Menü... -
Seite 17: Übergeben
Klicken Sie auf "Speichern". 4.3.3 Übergeben Wählen Sie die TC 649 C aus, die Sie an einen anderen Besitzer übergeben möchten, und gehen Sie auf "Übergeben". Wählen Sie den Benutzer aus, an den Sie die Besitzrechte übergeben möchten. -
Seite 18: Benutzer Hinzufügen
Die Theben Cloud (Fernsteuerung der TC 649 C) 4.4.1 Benutzer hinzufügen Wählen Sie unter "Installationen" die gewünschte TC 649 C aus, zu der Sie einen neuen Benutzer hinzufügen möchten. Geben Sie bei "Einladung" die E-Mail-Adresse des neuen Benutzers ein. -
Seite 19: Navigation
Navigation 5 Navigation Die Hauptnavigation erfolgt über die Menüleiste am oberen Bildschirmrand in der Benutzeroberfläche. Alle Einstellungen der TC 649 C können über die Navigation erreicht werden. Menüpunkte, die mit einem markiert sind, enthalten Untermenüpunkte, welche durch einen Klick aufgerufen werden können. -
Seite 20: Steuerung Und Menü
Menü, das Sie durch Klicken auswählen können. 6.1 Start Auf der Startseite werden die detaillierten Geräteinformationen angezeigt. Die Informationen können nicht verändert werden. Zum Ändern der Einstellungen verwenden Sie die entsprechenden Menüpunkte unter Einstellungen oder Steuerung. Handbuch TC 649 C... -
Seite 21: Einstellungen
Steuerung und Menü 6.2 Einstellungen 6.2.1 Netzwerkeinstellungen In diesem Menü können Sie die Netzwerkeinstellungen der TC 649 C verändern. Beachten Sie, dass alle Änderungen ausschließlich die rechte Netzwerkschnittstelle (Ethernet) betreffen. DHCP auf Statisch Um die Netzwerkschnittstelle von DHCP auf statisch einzustellen …... -
Seite 22: Zeit, Datum Und Land Einstellen
Änderungen in den Netzwerkeinstellungen können dazu führen, dass die Steuerbox nicht mehr erreichbar ist. 6.2.2 Zeit, Datum und Land einstellen Im folgenden Menü können Sie die Uhrzeit und das Datum einstellen sowie den Standort für die Astrofunktionalität hinterlegen. Handbuch TC 649 C... - Seite 23 Klicken Sie auf „Übernehmen“ und gehen Sie danach auf „Speichern“. Land und Stadt ändern Wählen Sie über das Dropdown-Menü (Land) ein Land aus und danach über das Dropdown-Menü (Stadt) eine Stadt. Gehen Sie auf „Speichern“. Handbuch TC 649 C...
-
Seite 24: Firmware Aktualisieren
Die Steuerbox während des Firmware-Updates nicht von der Spannungs- versorgung trennen, da es sonst zu irreparablen Schäden am Gerät kommen kann. Offline-Update Ziehen Sie das von der Theben AG bereitgestellte Firmware-Paket in das gestrichelte Feld. Handbuch TC 649 C... -
Seite 25: Passwort Ändern
Seite weitergeleitet. Melden Sie sich mit dem neuen Passwort an. 6.2.5 Theben Cloud In diesem Menü können Sie Ihre TC 649 C mit der Theben Cloud verbinden. Siehe Kapitel „TC 649 C mit Theben Cloud verbinden“. Um die Theben Cloud verwenden zu können, benötigen Sie einen Theben Cloud-Account. -
Seite 26: Steuerung
Schaltzeiten nicht verändert. AUTO Der Kanal schaltet nach einprogrammierten Schaltzeiten. Schaltzustand ändern Im Dropdown-Menü den gewünschten Modus auswählen (DAUER AUS, DAUER EIN, AUTO). Der Kanal geht in den gewünschten Zustand. Der aktuelle Relaisstatus wird angezeigt. Handbuch TC 649 C... - Seite 27 Steuerung und Menü 6.3.2 Download einer ot2-Datei Hier können Sie die ot2-Datei (aus der Software OBELISK) in die Steuerbox übertragen. Der Download der ot2-Datei ist nur über den Desktop-Browser möglich! Handbuch TC 649 C...
- Seite 28 (Schaltzeiten) ins Gerät laden (mit Windows) Eine ot2-Datei mit Hilfe der Windows-Software OBELISK erstellen. In der Bedienoberfläche der TC 649 C auf „ot2-Datei auswählen“ gehen. Auf „Download ot2-Datei“ klicken, um die ot2-Datei auf die TC 649 C zu übertragen. ...
- Seite 29 (Schaltzeiten) ins Gerät laden (mit iOS oder Android) Eine ot2-Datei mit Hilfe der App OBELISK top 3 erstellen. 1. Neues Projekt erstellen. 2. TC 649 C auswählen. 3. Schaltprogramm erstellen. 4. Schaltprogramm über die Theben Cloud an Ihre TC 649 C senden. Handbuch TC 649 C...
- Seite 30 Der Astro Offset kann zwischen -120 Minuten und +120 Minuten geändert werden. Astro Offset ändern Über den Schiebregler oder das Eingabefeld den gewünschten Offsetwert für den entsprechenden Kanal einstellen. Auf „Speichern“ gehen, um die Offseteinstellungen auf die TC 649 C zu übertragen. Handbuch TC 649 C...
-
Seite 31: Info
Die Lizenzen für die verwendeten Programme und Features können hier als ZIP- Paket heruntergeladen werden. 6.4.3 Version Gibt die aktuell installierte Softwareversion der TC 649 C wieder. 6.5 Logout Um sich von der Benutzeroberfläche abzumelden, klicken Sie im rechten oberen Bildschirmrand auf den Button „Abmelden“. Sie werden dann auf die Login- Seite weitergeleitet. -
Seite 32: Sprachumschaltung
Sie können sich nun wieder mit dem Benutzername admin und dem Passwort admin anmelden. 6.7 Sprachumschaltung Die haben die Möglichkeit, eine andere Oberflächensprache bei der TC 649 C einzustellen. Dazu die gewünschte Sprache durch Klicken auf die Sprache im unteren mittleren Bildschirmrand wählen. -
Seite 33: Anhang
7.2.1 Ich kann meine TC 649 C über den Browser nicht erreichen. Prüfen Sie, ob die TC 649 C an der Versorgungsspannung angeschlossen ist. Prüfen Sie die Netzwerkverbindung zwischen PC bzw. Router und TC 649 C. Prüfen Sie die Netzwerkkonfiguration Ihrer TC 649 C und/oder Ihres PCs/Routers. -
Seite 34: Spezifikationen
–10 °C bis +45 °C Grenzbereich für den Betrieb –25 °C bis +55 °C Grenzbereich für Lagerung und –25 °C bis +70 °C Transport Luftfeuchtigkeit 95 %, nicht kondensierend Schutzklasse II bei bestimmungsgemäßer Montage Schutzart IP 30 Handbuch TC 649 C... -
Seite 35: Glossar
DHCP (Dynamic Host Configuration Protocol) - Ermöglicht die Zuweisung einer Netzwerkkonfiguration an Clients durch einen Server 7.5 Verwendung von Open-Source-Software In diesem Produkt kommt Open-Source-Software (OSS) zum Einsatz. Eine Aufstellung der verwendeten OSS-Komponenten sowie deren Lizenzart und Version der Lizenz finden Sie unter https://www.theben.de/tc-649/ Handbuch TC 649 C... -
Seite 36: Kontakt
Kontakt 8 Kontakt Theben AG Hohenbergstr. 32 72401 Haigerloch DEUTSCHLAND Tel. +49 7474 692-0 Fax +49 7474 692-150 Hotline Tel. +49 7474 692-369 hotline@theben.de Addresses, telephone numbers etc. www.theben.de Handbuch TC 649 C...
