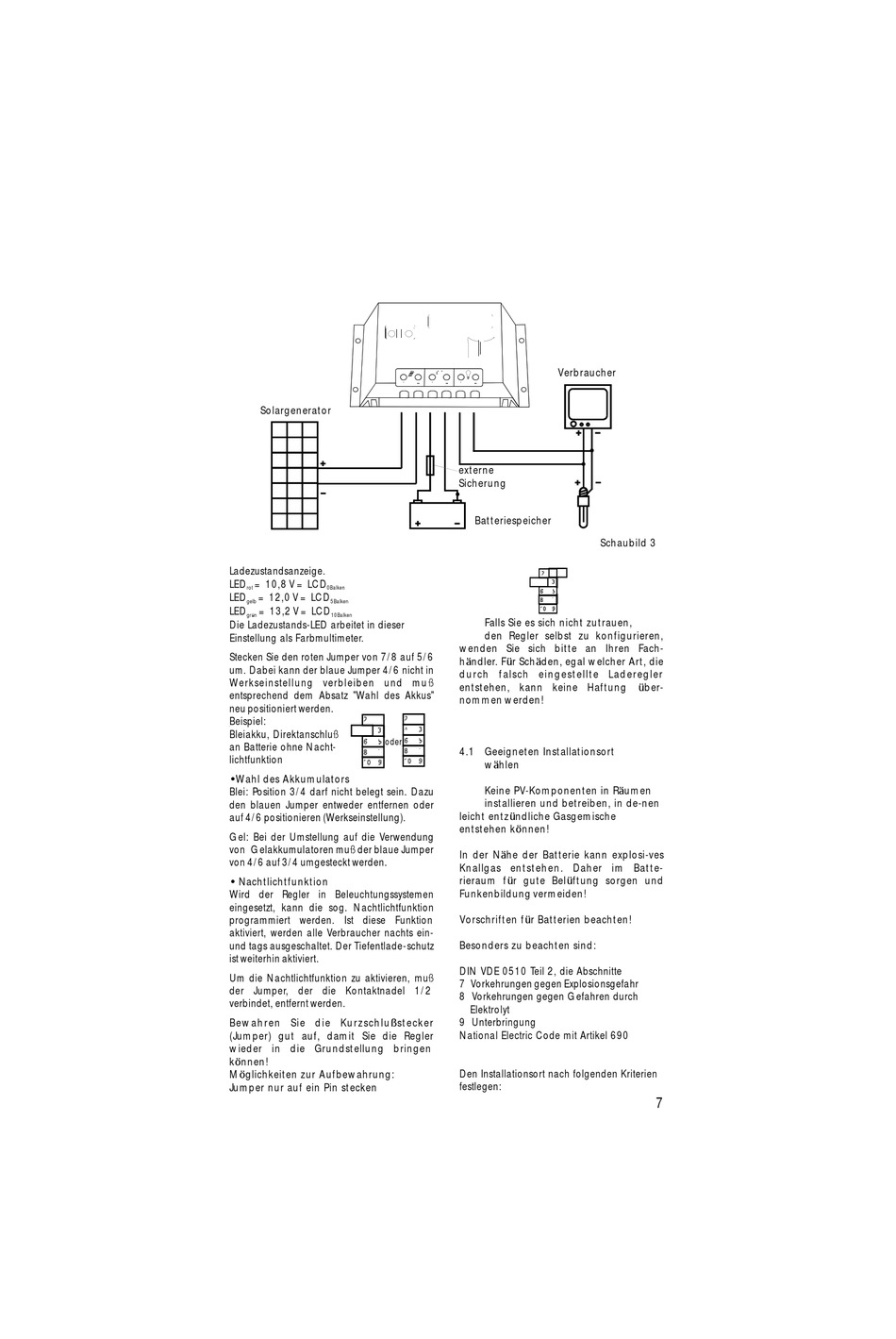

Steca Solarix Alpha Montage- Und Betriebsanleitung Seite 7

Solargenerator
Ladezustandsanzeige.
LED = 10,8 V = LCD
rot 0Balken
LED = 12,0 V = LCD
gelb 5Balken
LED = 13,2 V = LCD
gru n 10Balken
Die Ladezustands-LED arbeitet in dieser
Einstellung als Farbmultimeter.
Stecken Sie den roten Jumper von 7/8 auf 5/6
um. Dabei kann der blaue Jumper 4/6 nicht in
Werkseinstellung verbleiben und mu ä
entsprechend dem Absatz "Wahl des Akkus"
neu positioniert werden.
Beispiel:
Bleiakku, Direktanschluä
oder
an Batterie ohne Nacht-
lichtfunktion
² Wahl des Akkumulators
Blei: Position 3/4 darf nicht belegt sein. Dazu
den blauen Jumper entweder entfernen oder
auf 4/6 positionieren (Werkseinstellung).
Gel: Bei der Umstellung auf die Verwendung
von Gelakkumulatoren muäder blaue Jumper
von 4/6 auf 3/4 umgesteckt werden.
²Nachtlichtfunktion
Wird der Regler in Beleuchtungssystemen
eingesetzt, kann die sog. Nachtlichtfunktion
programmiert werden. Ist diese Funktion
aktiviert, werden alle Verbraucher nachts ein-
und tags ausgeschaltet. Der Tiefentlade-schutz
ist weiterhin aktiviert.
Um die Nachtlichtfunktion zu aktivieren, muä
der Jumper, der die Kontaktnadel 1/2
verbindet, entfernt werden.
Bewahren Sie die Kurzschluö stecker
(Jumper) gut auf, damit Sie die Regler
wieder in die Grundstellung bringen
ko nnen!
Mo glichkeiten zur Aufbewahrung:
Jumper nur auf ein Pin stecken
Verbraucher
externe
Sicherung
Batteriespeicher
Schaubild 3
Falls Sie es sich nicht zutrauen,
den Regler selbst zu konfigurieren,
wenden Sie sich bitte an Ihren Fach-
handler. Fur Schaden, egal welcher Art, die
durch falsch eingestellte Laderegler
entstehen, kann keine Haftung uber-
nommen werden!
4.1 Geeigneten Installationsort
wahlen
Keine PV-Komponenten in Raumen
installieren und betreiben, in de-nen
leicht entzundliche Gasgemische
entstehen ko nnen!
In der Nahe der Batterie kann explosi-ves
Knallgas entstehen. Daher im Batte-
rieraum fur gute Beluftung sorgen und
Funkenbildung vermeiden!
Vorschriften fur Batterien beachten!
Besonders zu beachten sind:
DIN VDE 0510 Teil 2, die Abschnitte
7 Vorkehrungen gegen Explosionsgefahr
8 Vorkehrungen gegen Gefahren durch
Elektrolyt
9 Unterbringung
National Electric Code mit Artikel 690
Den Installationsort nach folgenden Kriterien
festlegen:
