Laststromanzeige
Die Balkenanzeige fu r den Laststrom zeigt an,
wieviel Prozent des Nennlaststromes (Wert ist
abha ngig von der Leistungsklasse des Reglers)
in die am Regler angeschlossenen Gera te
flieäen.
Sto rfallanzeige
Im Sto rfall wird in Klartext die Art des Feh-
lers, der die Sto rung verursacht, angezeigt.
Folgende Fehlermeldungen ko nnen auftre-
ten:
load current U berstrom Lastseitig
modul current U berstrom Modulseitig
overtemperature U bertemperatur
overvoltage U berspannung Akku
low voltage Unterspannung Akku
Der Systemregler wird wahlweise mit oder
ohne Multimeter geliefert.
3.1 Systemregler anpassen
Der Solarladeregler passt sich automatisch bei
der Installation an die Spannung des Systems
(12 / 24 V) an.
Der Regler ist ab Werk so eingestellt, daä er fu r
die meisten Anwendungsf a lle ohne Ver-
6

3 Konfiguration

a nderung der Grundeinstellung verwendet
werden kann. Grundeinstellung: (Bleiakku mit
a k t . La d e z u s t a n d s b e r e c h n u n g ) . Eine
Umstellung ist nur in folgenden F a llen
erforderlich:
² Verwendung eines Gelakkumulators
² Aktivierung der Nachtlichtfunktion
²
direkter Anschluä eines Hauptverbrauchers
an den Akku
Die Einstellung des Systemreglers erfolgt mit
Hilfe von Kurzschluästeckern (sog. Jumper), die
jeweils zwei benachbarte Kontaktnadeln
miteinander verbinden ko nnen. (Schaubild 2)
Grundeinstellung:
schwarz
blau
rot
Der Systemregler wird werkseitig mit akti-vierter
Ausgleichsladung ausgeliefert, d.h. optimal fu r
Batterien mit flu ssigem Elektro-lyt. Bei Batterien
mit festgelegtem Elektrolyt wird die
Ausgleichsladung im allgemeinen deaktiviert.
Hierzu die Vorschriften des Batterie-Herstellers
beachten!
² Direktanschluö an die Batterie
Werden an die Batterie weitere Ladegera te
oder ein Wechselrichter angeschlossen,
funktioniert die Ladezustandsanzeige nicht
mehr. Der Regler kann wie herko mmliche
Produkte auf eine spannungsgesteuerte
Regelung umgestellt werden. Nach der
Umstellung wird zur Ermittlung des
Ladezustands nur noch die Batteriespannung
bewertet. Alle Funktionen werden u ber
Spannungslevels ausgel o st, so auch die

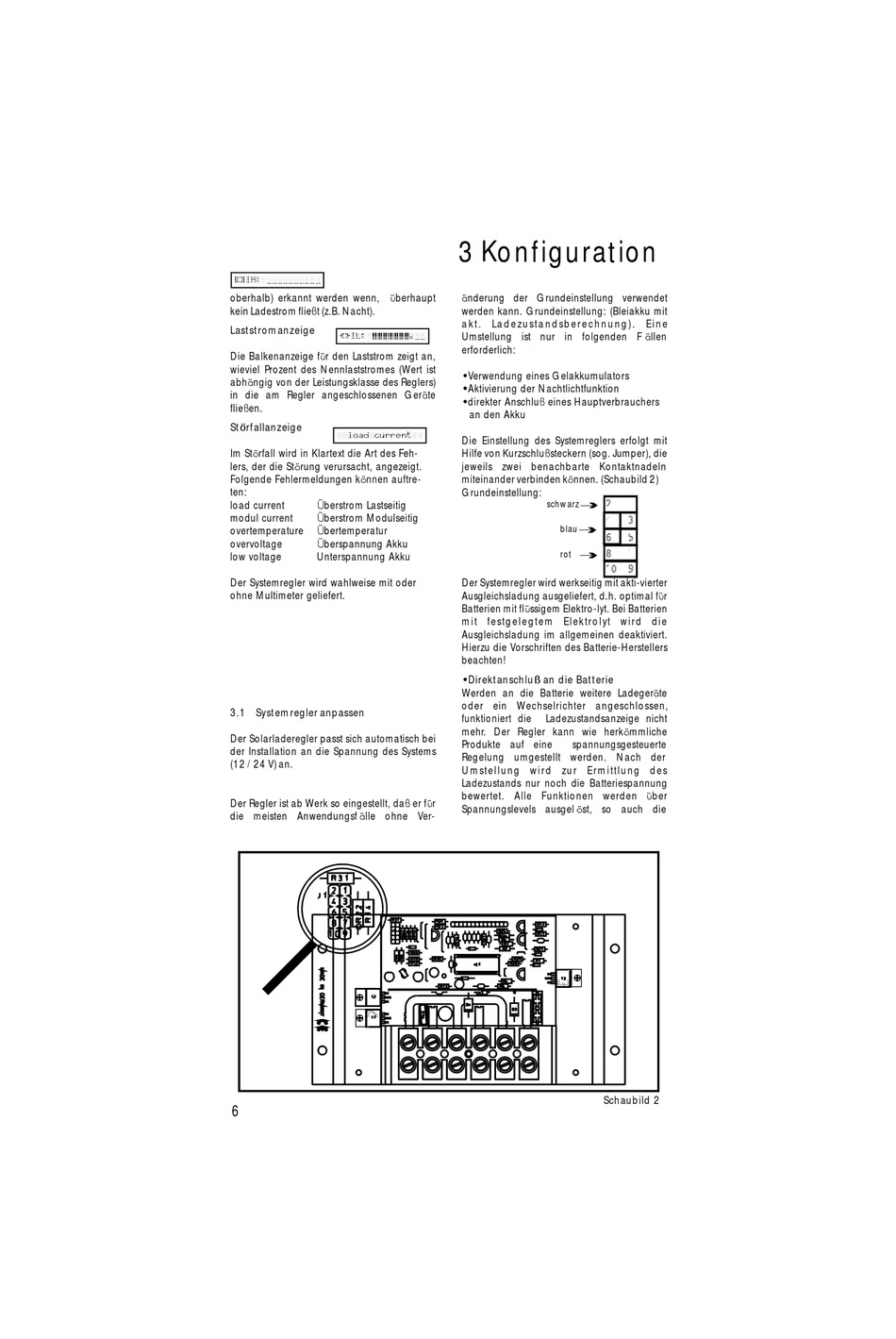

Schaubild 2
