DUO-LED 1 fur
Betriebszustand
und Fehlermeldungen
integrierter
Anschluö klemmen
Temperatursensor
zyklisierter Ladung und beim Ausgleichsladen.
Zum Schutz der Verbraucher wird die
Ladeendspannung nie u ber 15 V angehoben
(z. B. Ausgleichsladen bei niedrigen
Temperaturen).
² Anzeige
Z w e i L E D ' s i n f o r m i e r e n u b e r d e n
Betriebszustand Ihres PV-Systems.
LED 1 (Info LED) halten den Regler Status fest,
LED2 (SOC LED) den der Batterie.
² Tiefentladeschutz
Tiefentladung fu hrt zu einem Kapazita tsverlust
ihrer Batterie durch Sulfation. Der
Tiefentladeschutz der System-regler schaltet die
Verbraucher ab. Bei einem Ladezustand von
50% werden die Verbraucher automatisch
wieder zugeschaltet.
2.3 Optionen
²16*1 Character LCD-Anzeige
U ber die optionale LCD-Anzeige werden die
wichtigsten Systemparameter angezeigt. Beim
Normalbetrieb wird nach jeweils 3 sek. die
Anzeige auf den na chsten Parameter
umgeschaltet. Im Sto rfall wird auäerdem die
Art des Fehlers angezeigt.
Normalbetrieb:
Spannungs- und
Statusanzeige
Im Display wird die Klemmenspannung der
Batterie angezeigt. Die Statusanzeige be-steht
aus 5 Zeichen. Die ersten beiden Ziffern sind
DUO-LED 2 fur Ladezustand,
16*1 Character
Lastabschaltung und Fruh- LCD-Anzeige
warnung
Stecksicherung
8A Regler: 10A
12A Regler: 15A
20A Regler: 20A
30A Regler: 30A
interne Kontrollparameter. Der erste Buchstabe
z e i g t a n , o b d i e L a s t a b s c h a l t u n g
Ladezustandsgesteuert "L" oder Spannungs-
gesteuert "S" erfolgt. Der zweite Buchstabe zeigt
an, ob eine Blei-Sa ure Batterie "B" oder ein
Gelakku "G" eingestellt ist. Der letzte Buchstabe
zeigt an, ob der Regler die Normalladung "N",
das zyklisierte Laden "G"
Ausgleichsladen "A" beim na chsten Zyklus
ausfu hrt.
Ladezustandsanzeige
U ber eine Balkenanzeige kann der Ladezu-
stand (SOC = State Of Charge) des Akkus
abgelesen werden. Dabei steht jeder groäe
Balken fu r jeweils 10% Ladezustand. Der kleine
Balken steht fu r 5% zusa tzlichen Ladezustand.
(Oben dargestelltes Beispiel steht fu r einen
Ladezustand von 75%)
Ladestromanzeige
Die Balkenanzeige fu r den Ladestrom zeigt an
wieviel Prozent des Nennmodulstromes (Wert
ist abha ngig von der Leistungsklasse des
Reglers) in den Akkumulator flieäen. Die
Bewertung der Balken erfolgt wie bei der
Ladezustandsanzeige.
Trotz voller Sonneneinstrahlung und max.
Modulstrom kann kein Balken angezeigt
werden, wenn der Akku voll und der
Modulstrom kurzgeschlossen (abgeregelt)
wird.
Zusa tzlich kann durch invertierte Darstellung
des Sonnensymbols (siehe Abbildung
oberhalb) erkannt werden wenn, u berhaupt

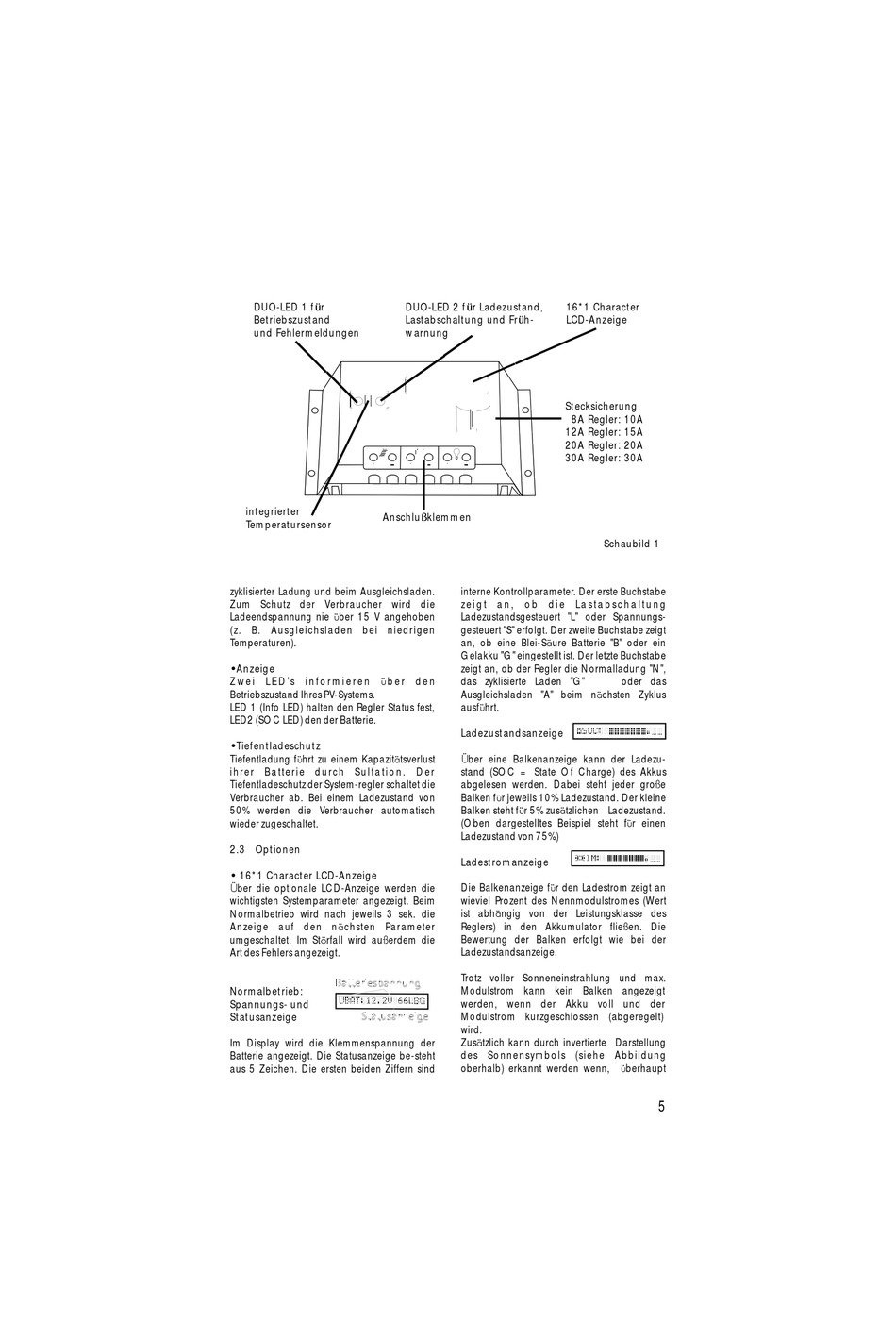

Schaubild 1
oder das
5
