Installation und Montage
4.3.1
X2

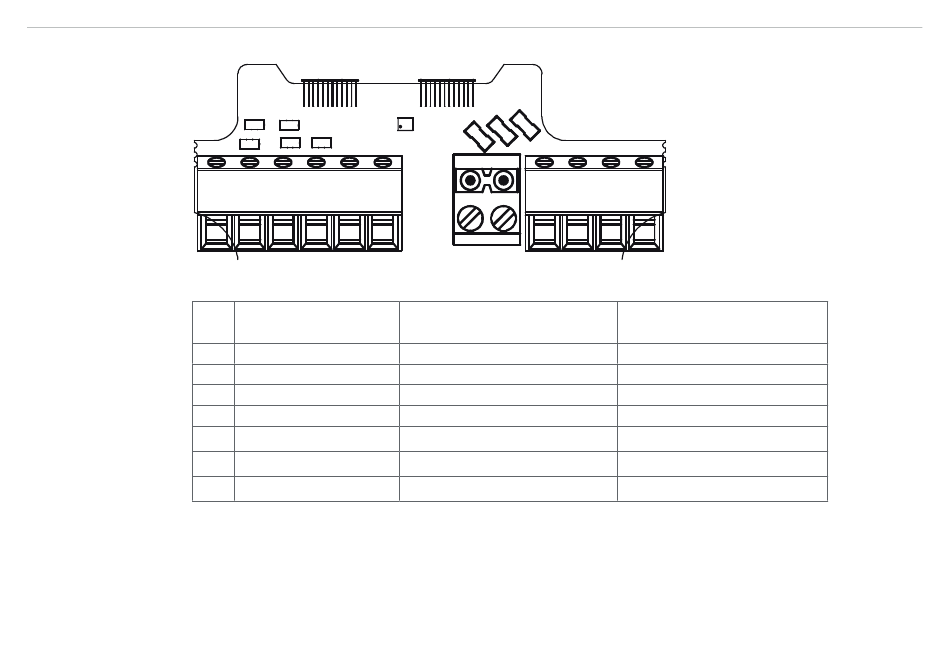

Abb. 9 Anschlussbelegung für Versorgung und Signal an der Klemmleiste X2, X3, X1
Pin
1
2
3
4
5
6
Abb. 10 Anschlussbelegung Klemmleisten
MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren

Versorgung und Signal

1 2 3 4 5 6
Klemmleiste X2:
Sensoranschluss
Beschreibung
Gehäuse/Schirm
Mittelabgriff
Sekundärwicklung +
Sekundärwicklung -
Primärwicklung +
Primärwicklung -
X3
X1
1 2
1 2
Klemmleiste X3:
Digitale Schnittstelle RS485
Beschreibung
RS485 A
RS485 B
3 4
Klemmleiste X1:
Versorgung und Signal
Beschreibung
Ausgangssignal
Versorgungsspannung
Versorgungs- / Signalmasse
Gehäuse/Schirm
Seite 17
