Siemens 7XV5450-0xA00 Betriebsanleitung
Siemens 7XV5450-0xA00 Betriebsanleitung

Siemens 7XV5450-0xA00 Betriebsanleitung

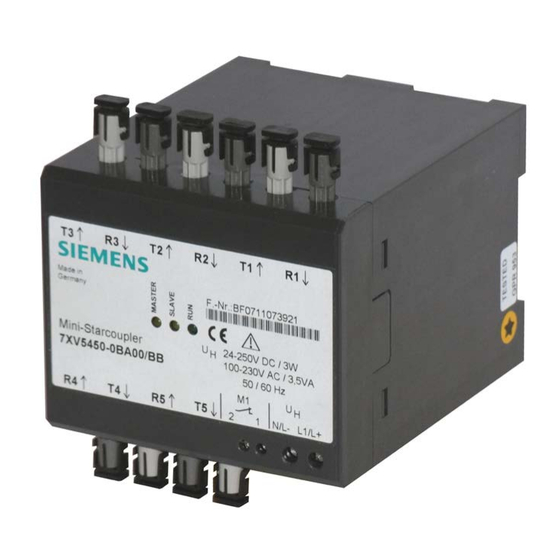

Mini-sternkoppler

Werbung

Mini-Sternkoppler
7XV5450-0xA00
Betriebsanleitung
Juli 2014

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens 7XV5450-0xA00

  • Seite 1 Mini-Sternkoppler 7XV5450-0xA00 Betriebsanleitung Juli 2014...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis ALLGEMEINE HINWEISE ....................... 3 Sicherheitstechnische Hinweise ....................4 Allgemeine Hinweise ........................5 Erklärung der Zeichen am Gerät: ....................5 Haftungsausschluss ........................6 Copyright ............................. 6 BETRIEBSANLEITUNG ........................7 Anwendungsbereich ........................7 Allgemeine Daten ........................7 Datentransfer ..........................8 RS232-Anschluss ........................8 Belegung des Schnittstellenkabels 7XV5100-4 ................
  • Seite 3: Allgemeine Hinweise

    Außerdem weisen wir darauf hin, dass der Inhalt dieser Produktdokumentation nicht Teil einer früheren oder bestehenden Vereinbarung, Zusage oder eines Rechtsverhältnisses ist oder dieses abändern soll. Sämtliche Verpflichtungen von Siemens ergeben sich aus dem jeweiligen Kaufvertrag, der auch die vollständige und allein gültige Gewährleistungsregelung enthält. Diese vertraglichen Gewährleistungsbestimmungen werden auch durch die Ausführungen in...
  • Seite 4: Sicherheitstechnische Hinweise

    Sicherheitstechnische Hinweise Diese Bedienungsanleitung enthält sicherheitstechnische Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise sind durch ein Warndreieck hervorgehoben und je nach Gefährdungsgrad folgendermaßen dargestellt: Gefahr bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten werden, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
  • Seite 5: Allgemeine Hinweise

    Brandgefahr im Fehlerfall führen. Warnung Das Gerät darf nur für die in dieser Bedienungsanleitung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und Komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und...
  • Seite 6: Haftungsausschluss

    Korrekturen sind in den nachfolgenden Auflagen enthalten. Für Verbesserungsvorschläge sind wir Ihnen dankbar. Copyright Copyright  Siemens AG 2000. All rights reserved Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhaltes sind nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlung verpflichtet zu Schadenersatz. Alle Rechte vorbehalten, insbesondere für den Fall der Patenterteilung oder...
  • Seite 7: Betriebsanleitung

    Betriebsanleitung Anwendungsbereich Der Mini-Sternkoppler ermöglicht die sternförmige, optische Anbindung von bis zu 4 Geräten mit optischer Schnittstelle an einen Master zur zentralen Bedienung. Die Verbindung zwischen Feld und zentraler Bedienung kann somit störsicher mit Lichtwellenleitern aufgebaut werden. Die integrierte RS232 Schnittstelle erlaubt es mit einem PC direkt mit den Geräten zu kommunizieren.
  • Seite 8: Datentransfer

    Datentransfer Der Sternkoppler arbeitet transparent im Vollduplex-Betrieb. Ankommende Daten (vom Master) werden vom Empfänger des Kanal 1 an alle Ausgänge (Kanäle 2, 3, 4 und 5) weitergeleitet. Von einem der Ausgänge (Kanäle 2, 3, 4 und 5) kommende Daten werden an den Sender von Kanal 1 ausgegeben.
  • Seite 9: Lwl-Anschluss

    LWL-Anschluss Die LWL-Kabel werden mit den entsprechenden LWL-Elementen verbunden. Die Verbindung erfolgt über einen ST-Anschluss. Bei der Verlegung von LWL-Kabeln ist auf den vorgeschriebenen Biegeradius zu achten. Technische Daten Spezifikationen Konstruktive Ausführung Gehäuse Kunststoff EG90 siehe Maßzeichnungen Abmessungen ca. 250g Gewicht gemäß...
  • Seite 10 RS232 Anschluss 9-pol. Sub-D Anschluss DC bis 115 kBaud Baudraten Optische Schnittstelle 5 Sender, 5 Empfänger Optische Ein- / Ausgänge Werkeinstellung: Ruhelicht AUS ST-Bajonettverschluss Optischer Anschluss Datenanzeige LED gelb Kanal 1 Empfang LED gelb Kanal 1 Senden Wellenlänge 820 nm -19dBm bei Gradienten Einkoppelte Leistung Glasfaser 50/125µm...
  • Seite 11 Sicherheit nach DIN EN 61010 Teil 1 Überspannungskategorie Verschmutzungsgrad Brandbeständigkeitsklasse nach UL 94 Isolationsprüfungen EN61010 IEC 255-5: ANSI/IEEE C37.90.0 jeweils Spannungsprüfung (Stückprüfung) 5,25 kV DC / 1s (mit - Hilfsenergie gegen Relais Ableitkondensatoren) - Hilfsenergie gegen RS232 3,7 kV AC / 50Hz / 1s - Relais gegen RS232 (ohne Ableitkondensatoren) jeweils...
  • Seite 12 EMV-Prüfungen zur Störfestigkeit IEC 255-22 (Produktnorm) EN 50082-2 (Fachgrundnorm) 1 MHz; 400 Stösse je s; Hochfrequenzprüfung Prüfdauer 2 s IEC 255-22-1, Klasse III 2,5 kV Längsspannung; VDE 0435 Teil 303, Klasse III 1 kV Querspannung 4 kV Kontaktentladung Entladung statischer Elektrizität 8 kV Luftentladung, IEC 1000-4-2, Klasse III beide Polaritäten;...
  • Seite 13 Leitungsgeführte HF, 10 V; 150 kHz bis 80 MHz; amplitudenmoduliert 80% AM; ENV 50141, Klasse III 1 kHz Magnetfeld mit energietechnischer 30 A/m, dauernd; 300 A/m für 3s; Frequenz 50 Hz EN 61000-4-8, Klasse IV Mechanische Prüfungen Schwing- und Schockbeanspruchung bei stationärem Einsatz sinusförmig Schwingung...
  • Seite 14 Schwing- und Schockbeanspruchung bei Transport sinusförmig Schwingung 5 Hz bis 8 Hz: ± 7,5 mm IEC 255-21-1, Klasse 1 Amplitude; IEC 68-2-6 8 Hz bis 150 Hz: 2 g Beschleunigung Frequenzdurchlauf 1 Oktave/min 20 Zyklen in 3 Achsen senkrecht zueinander halbsinusförmig Schock Beschleunigung 15 g, Dauer 11...
  • Seite 15: Abmessungen

    Abmessungen Bild 3: Abmessungen Bestelldaten Benennung Bestell-Nr. Mini-Sternkoppler 7 X V 5 4 5 0 - 0 A 0 0 Mit 1 LWL-Schnittstelle (INPUT) 4 LWL-Schnittstellen zum Schutz und einer RS232-Schnittstelle Optische Ein- / Ausgänge ST-Stecker 22.07.2014 Mini-Sternkoppler Seite 15 von 26...
  • Seite 16: Beschreibung Der Funktionseinheiten

    Beschreibung der Funktionseinheiten Die Mini-Sternkoppler im Gehäuse sind fest verdrahtete und geprüfte Funktionseinheiten. Sie besitzen eine Schnappbefestigung für eine Hutschiene 35 mm nach DIN EN 50022. An den Schraubklemmen lässt sich die Hilfsspannung sicher anschließen. Der RS232 Eingang wird über eine 9-polige Sub-D Buchse angeschlossen. Die LWL-Kanäle werden über die ST-Anschlüsse adaptiert.
  • Seite 17: Rs232-Steckeranschluss X1

    RS232-Steckeranschluss X1 Bedeutung Abkürzung Richtung als DTE frei Daten empfangen Daten senden frei Signal ground frei Aktivschaltung der RS232-Schnittstelle Signal ground frei Tabelle 2: Steckeranschluss X1 Sub-D 9-pol. Buchse Hinweis: Um die RS232-Schnittstelle zu aktivieren, müssen die Pins 7 und 8 gebrückt werden und der Schalter S1/2 geschlossen sein.
  • Seite 18: Schalterstellungen

    Schalterstellungen Alle DIL-Schalter sind von außen bedienbar. In Lieferstellung ist der Mini-Sternkoppler für die Standardanwendung sofort einsetzbar, d.h. • Alle LWL-Sender / Empfänger auf Ruhelicht "AUS" • Kaskadierung für Sternstruktur • RS232-Schnittstelle gesperrt Bild 5: Ansicht des Schalters S1 in Lieferstellung Hinweis: Wird Schalter S1/1 auf Ring-Struktur gestellt, werden die Signale generell zum Master gespiegelt (Echo), auch in der Stern-Struktur.
  • Seite 19 Schalter Stellung Bedeutung offen Kaskadierung Sternstruktur geschlossen Kaskadierung Ringstruktur offen RS232-Schnittstelle gesperrt geschlossen RS232-Schnittstelle durch Brücke 7-8 im Kabel aktivierbar frei offen geschlossen offen Ruhelicht an Kanal 4 geschlossen Ruhelicht aus Kanal 4 offen Ruhelicht an Kanal 5 geschlossen Ruhelicht aus Kanal 5 offen Ruhelicht an...
  • Seite 20: Montage Und Inbetriebnahme

    Montage und Inbetriebnahme Warnung Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Teile dieser Geräte unter gefährlicher Spannung. Bei Nichtbeachtung der Bedienhinweise können deshalb schwere Körperverletzungen oder Sachschäden auftreten. Montage und elektrischer Anschluss des Geräts sollten nur durch entsprechend qualifiziertes Personal vorgenommen werden.
  • Seite 21: Anschluss Des Gerätes

    Anschluss des Gerätes Im Kapitel Anschluss wird der Anschluss aller Daten und Energieversorgungsleitungen beschrieben, die zu sicheren Betrieb notwendig sind. Bei der elektrischen Installation sind die Vorschriften über das Errichten von Starkstromanlagen zu beachten. Warnung Bei Verwendung von Litze müssen Aderendhülsen verwendet werden.
  • Seite 22: Lwl-Anschlüsse Rx Und Tx

    5.2.3 LWL-Anschlüsse Rx und Tx • Es dürfen nur vorschriftsmäßig konfektionierte Lichtwellenleiter verwendet werden. Das zulässige optische Budget incl. aller Kupplungen ist einzuhalten (siehe Technische Daten). • LWL-Kabeltypen und Reichweiten siehe Technische Daten. • Sendedioden sind mit Tx bezeichnet. • Empfangsdioden sind mir Rx bezeichnet. •...
  • Seite 23: Wartung

    Wartung Das Gerät ist wartungsfrei. Zur Reinigung bitte nur ein trockenes staub- und fusselfreies Tuch verwenden. Die LWL-Anschlüsse vorher mit den dafür vorgesehenen Abdeckungen staubdicht abdecken. Zur Reinigung darf keine Flüssigkeit verwendet werden. 22.07.2014 Mini-Sternkoppler Seite 23 von 26...
  • Seite 24: Anwendungsbeispiele

    Anwendungsbeispiele Optische Sternstruktur Mehrere Mini-Sternkoppler können in Sternstruktur kaskadiert werden um weitere adressierbare Schutzgeräte bedienen zu können. Diese Sternstruktur kann durch entsprechende Umsetzer auch um eine RS485 Busstruktur erweitert werden (siehe Handbuch 7XV5650). Seite 24 von 26 Mini-Sternkoppler 22.07.2014...
  • Seite 25: Optische Ringstruktur

    Optische Ringstruktur Mehrere Mini-Sternkoppler können in Ringstruktur kaskadiert werden. Der Sender Kanal 1 muss mit dem Empfänger Kanal 1 des nächsten Mini-Sternkopplers und dann zurück zum PC/Modem verbunden werden. Damit entsteht eine Ringstruktur, wobei je Mini-Sternkoppler ein zusätzlicher Ausgang zum Schutzgerät zur Verfügung steht. Achtung! Die Daten vom PC werden zum PC oder Modem gespiegelt.
  • Seite 26: Eg-Konformitätserklärung

    EG-Konformitätserklärung EC Declaration of Conformity No E471015-3 Siemens Aktiengesellschaft Hersteller: Manufacturer: Bereich Anlagenbau und Technische Dienstleistungen ATD Technische Dienstleistungen TD Siemensstraße 33 Anschrift: Address: D - 71254 Ditzingen Bundesrepublik Deutschland Produkt- Mini-Sternkoppler bezeichnung: Product 7XV5450-0xA00 description Mini-Starcoupler Das bezeichnete Produkt stimmt in der von uns in Verkehr gebrachten Ausführung mit den Vorschriften folgender Europäischer Richtlinien überein:...
