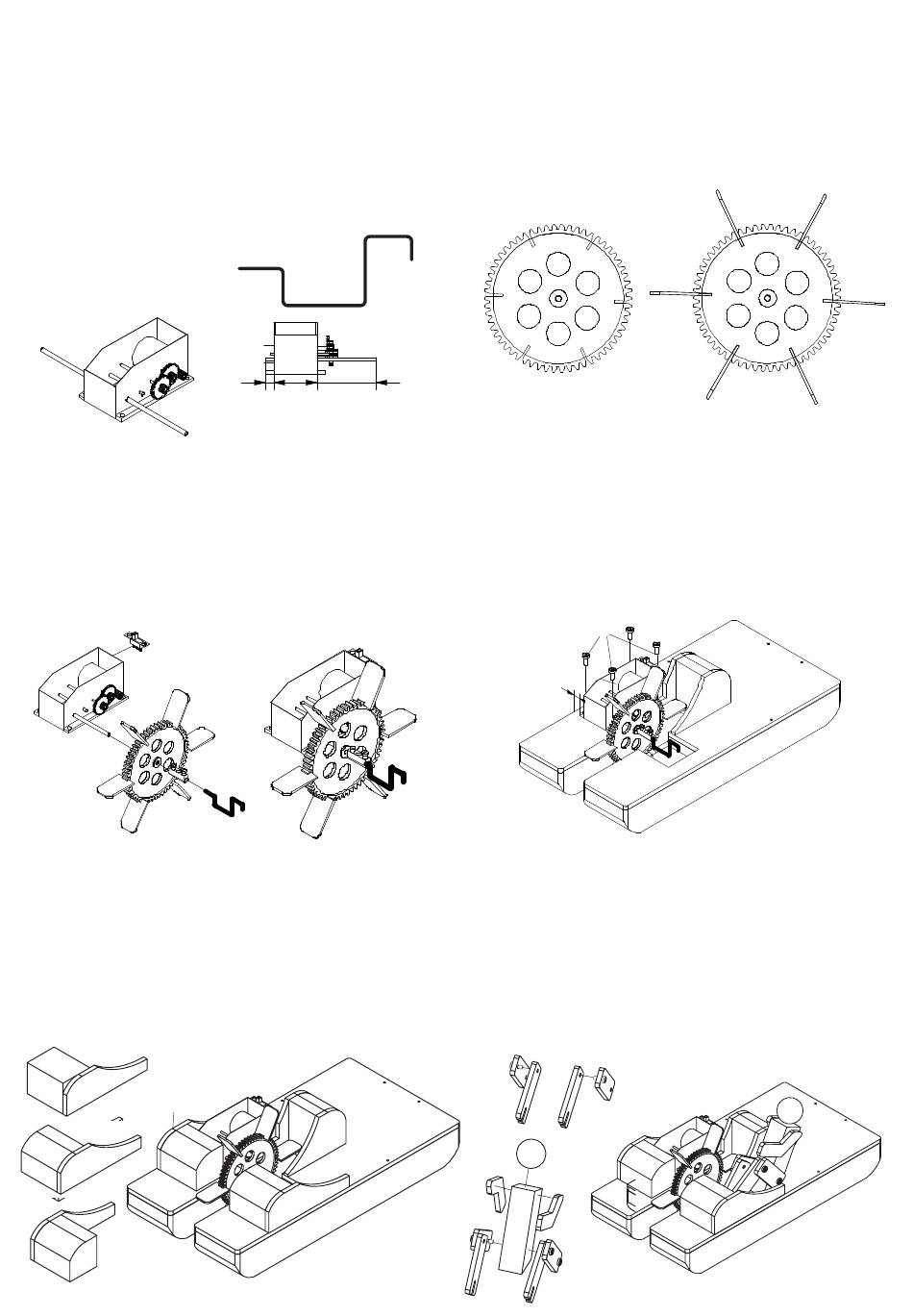

Schritt 6:
Vom Aludraht ein 65-70mm langes Stück abtrennen und
dieses mit der Rundzange nach Biegeschablone Kurbelachse
(siehe unten) biegen.
Die Achse des Getriebemotors mit der Metallbügelsäge auf
der linken Seite auf 5mm und auf der rechten Seite auf 35mm
kürzen. (siehe Abbildung!)
Hinweis: Seiten nicht verwechseln!
Biegeschablone
Kurbelachse M1:1
Schritt 8:
Das Zahnrad mit Schaufeln auf die Getriebemotorachse (35
mm) aufstecken, bis die Achse auf der Zahnradseite 10mm
übersteht. Auf das Achsstück (10mm) die Lüsterklemmleiste
(12) mit einer Schraube (10) befestigen. Am anderen Ende
der Lüsterklemmleiste die gebogene Kurbelachse einstecken
und mit einer zweiten Schraube (10) befestigen.
Den Schiebeschalter (13) nach Abbildung mit Heisskleber an
die Rückseite des Getriebemotors kleben.
9
Schritt 10:
Das Teil b mit Teil e und Teil c mit Teil m nach
Zeichnung verleimen.
Hinweis: links und rechts nicht verwechseln.
Teile l+m mit der Werkstattfeile abrunden bis
die Rundung an das jeweilige Teil (b/c) ange-
passt ist. Dann die fertigen Teile bündig zur
Außenkante auf Höhe der Aussparung im Deck
wie abgebildet aufleimen.
l
b
c
m
l
b
c
m
D113808#2
Bauanleitung
5 5 5
35
12
l
b
80
Schritt 7:
Mit einer Säge nach Schablone (siehe Seite 5) 6 Aussparun-
gen 1,5x5mm im Winkel von 60° im Zahnrad (9) einsägen.
Anschließend die Schaufeln (r) in die Aussparungen ausge-
mittelt einkleben. Klebung gut trocknen lassen.
Schritt 9:
Den Getriebemotor wie abgebildet mit vier Schrauben (11),
mit einem Abstand von 4mm zur Außenkante, an der in der
Schablone (Seite 5) markierten Stelle festschrauben.
Überprüfen, dass das Zahnrad (9) mittig in der Öffnung im
Deck sitzt und frei beweglich ist, wenn nicht Zahnrad auf der
Achse verschieben.
r
Schritt 11:
Die Teile g+h sowie die Teile f+i wie abgebildet jeweils mit einer
Schraube (11) so verschrauben, dass die Teile leicht beweglich sind.
Hinweis: links und rechts nicht verwechseln. Die fertigen Beine wie
abgebildet mit jeweils einer Schraube (11) am Rumpf (o), bei der
Markierung anschrauben. Die beiden Arme j+k am Rumpf anleimen.
Ebenso den Kopf (8) auf dem Rumpf ausgemittelt aufleimen.
Die Figur so auf das Deck aufleimen, dass die Aussparungen der Beine
(h,i) in die Kurbelachse greifen, und leicht drehen können. Hierzu das
Schaufelrad einmal 360° drehen.
Hinweis: Leimung gut trocknen lassen.
f
115
h
i
8
j
f
o
i
h
10
r
9
r
r
11
4
g
k
g
80
20
r
r
r
3
