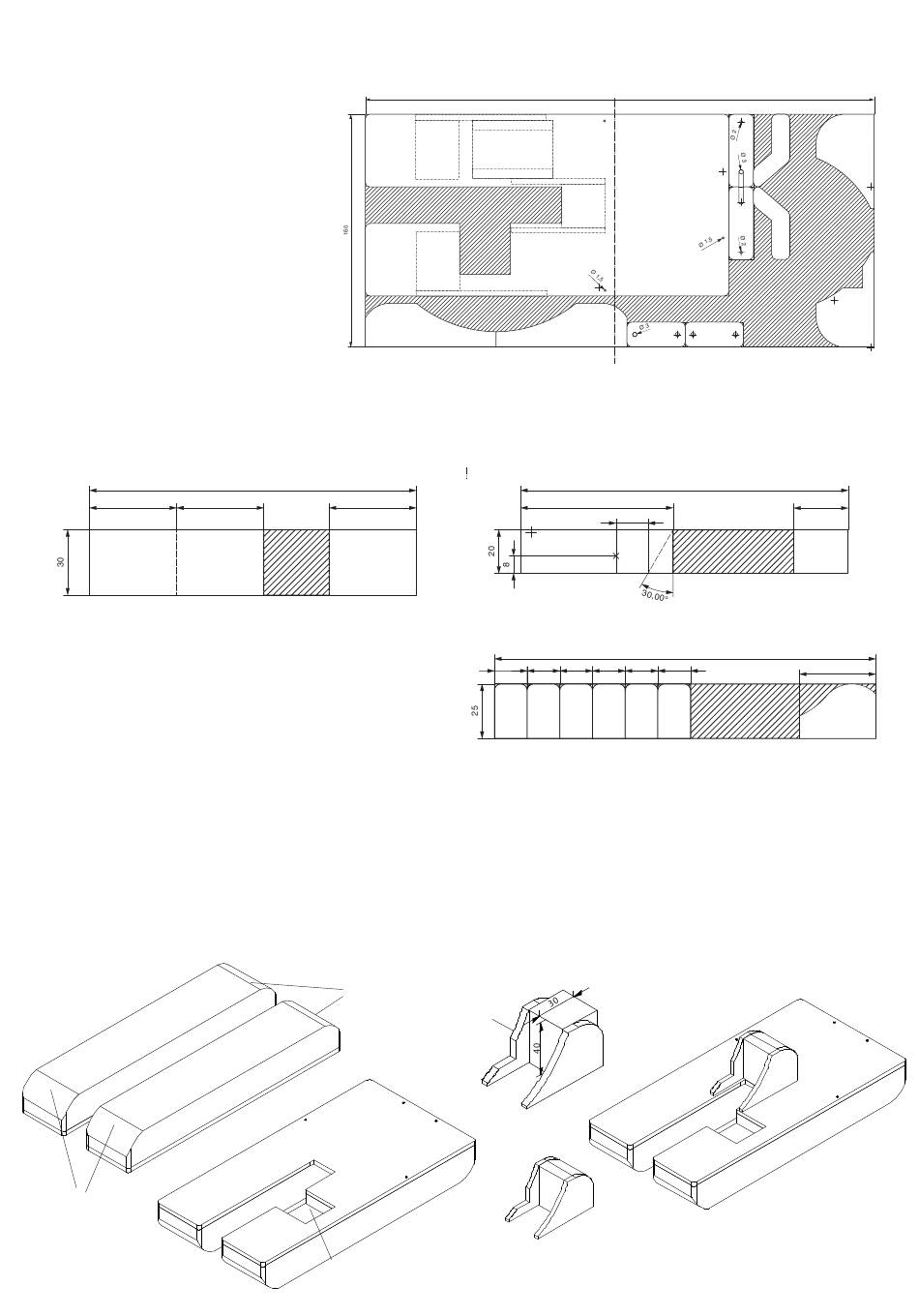

Schritt 1:
Die Schablone (Seite 5/7) an der Trennlinie
zusammenkleben. Anschließend die Scha-
blone auf das Sperrholz (1) übertragen. Die
Bohrungen ø2/3mm in den Teilen f,g,h,i
und ø 1,5mm in Teil a durchbohren.
Alle Teile mit der Laubsäge bzw. der Deku-
piersäge aussägen.
Sägekanten sauber verschleifen.
Schritt 2:
Die Holzleisten (4+5) nach Schablone (Seite 9) ablängen und Sägekanten säubern.
Teil o nach Schablone mit der Laubsäge bzw. Dekupiersäge 30 ° abschrägen!
40
40
l
Schritt 3:
Die Schablone für Teile (r/q) (Seite 9) auf das Modell-
sperrholz (3) übertragen. Alle Teile mit der Laubsäge bzw.
Dekupiersäge aussägen und Sägekanten säubern.
Schritt 4:
Die beiden Styrodurteile (2) wie abgebildet bündig zur
Seitenkante auf die Unterseite des Decks (Teil a) leimen.
Leimung gut trocknen lassen. Teile während dem Trocknen
beschweren. Die Kanten des Styrodurs an Vorder- und Hin-
terseite wie abgebildet mit der Werkstattfeile und Schleif-
papier gleichmäßig abrunden. Aussparung im Deck (a) ca.
7-8mm tief in das Styrodur einarbeiten.
2
2
abrunden
2
Bauanleitung
40
150
150
40
40
40
40
m
n
15
15
15
15
15
15
15
15
abrunden
a
2
Aussparung ca.
7-8mm tief im
Styrodur
350
350
b
150
40
40
40
150
40
15
15
15
15
15
15
15
175
175
15
15
15
15
r
r
r
Schritt 5:
Die Teile e+d wie unten gezeigt am Teil n anleimen. Leim gut
trocknen lassen. Das Teil n mit der Werkstattfeile rundfeilen,
bis die Rundung an die beiden Teile e+d angepasst ist.
Den fertigen Aufbau wie abgebildet bündig an die Ausspa-
rung der Grundplatte (Deck a) leimen.
Getriebe-
Seite
n
e
350
350
i
a
h
c
f
g
70
15
40
150
150
70
175
70
15
15
35
15
15
o
175
15
15
15
35
35
r
r
r
d
j
d
k
e
150
25
150
70
15
25
25
p
35
q
D113808#1
