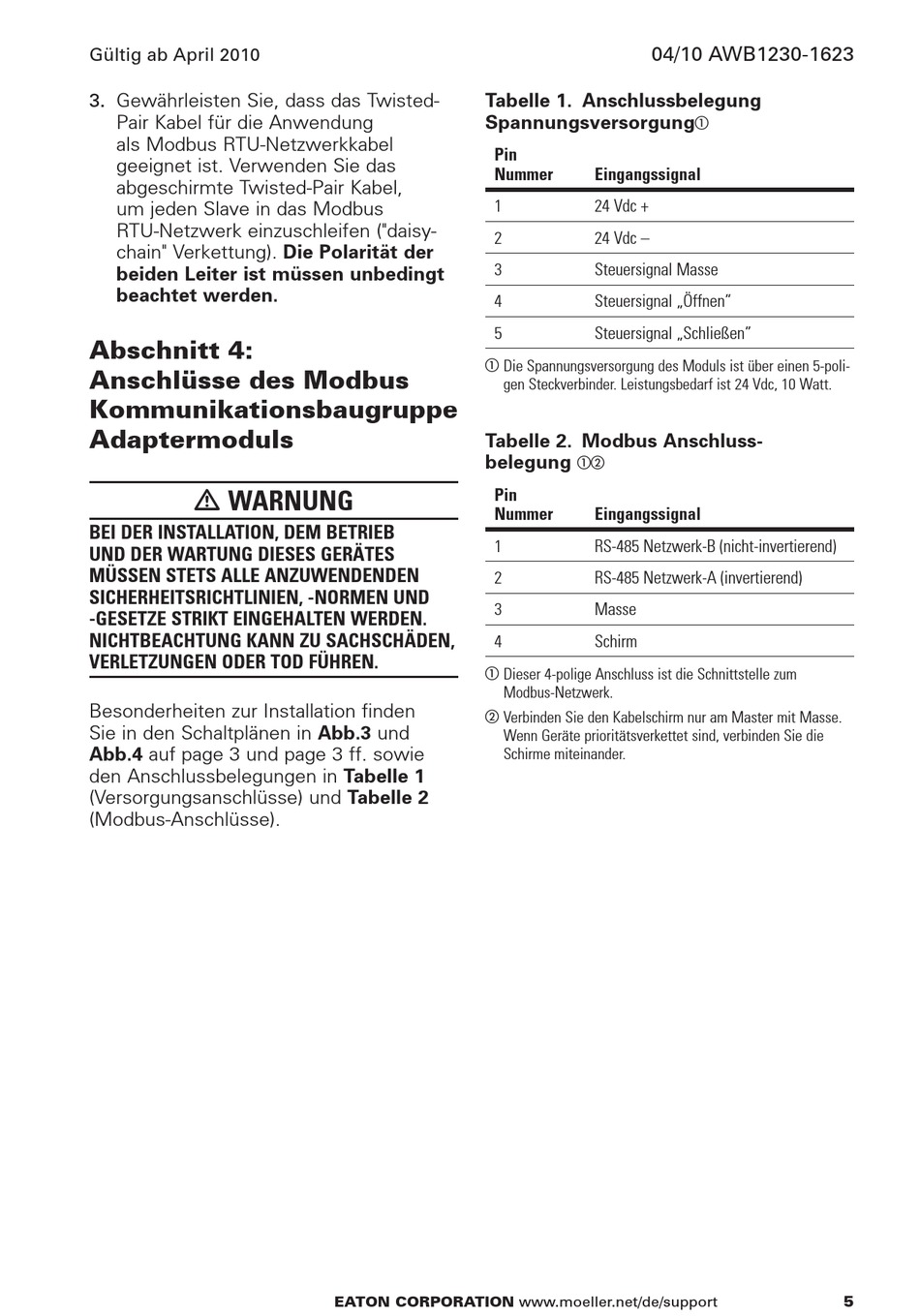

Gültig ab April 2010
3. Gewährleisten Sie, dass das Twisted-
Pair Kabel für die Anwendung
als Modbus RTU-Netzwerkkabel
geeignet ist. Verwenden Sie das
abgeschirmte Twisted-Pair Kabel,
um jeden Slave in das Modbus
RTU-Netzwerk einzuschleifen ("daisy-
chain" Verkettung). Die Polarität der
beiden Leiter ist müssen unbedingt
beachtet werden.
Abschnitt 4:
Anschlüsse des Modbus
Kommunikationsbaugruppe
Adaptermoduls
m Warnung
bei der installation, dem betrieb
und der Wartung dieses gerätes
müssen stets alle anzuWendenden
sicherheitsrichtlinien, -normen und
-gesetze strikt eingehalten Werden.
nichtbeachtung kann zu sachschäden,
verletzungen oder tod führen.
Besonderheiten zur Installation finden
Sie in den Schaltplänen in Abb.3 und
Abb.4 auf page 3 und page 3 ff. sowie
den Anschlussbelegungen in Tabelle 1
(Versorgungsanschlüsse) und Tabelle 2
(Modbus-Anschlüsse).
Tabelle 1. Anschlussbelegung
Spannungsversorgung
pin
nummer
1
2
3
4
5
Die Spannungsversorgung des Moduls ist über einen 5-poli-
a
gen Steckverbinder. Leistungsbedarf ist 24 Vdc, 10 Watt.
Tabelle 2. Modbus Anschluss-
belegung
pin
nummer
1
2
3
4
Dieser 4-polige Anschluss ist die Schnittstelle zum
a
Modbus-Netzwerk.
Verbinden Sie den Kabelschirm nur am Master mit Masse.
b
Wenn Geräte prioritätsverkettet sind, verbinden Sie die
Schirme miteinander.
eAton corporAtIon www.moeller.net/de/support
04/10 AWB1230-1623
a
eingangssignal
24 Vdc +
24 Vdc –
Steuersignal Masse
Steuersignal „Öffnen"
Steuersignal „Schließen"
ab
eingangssignal
RS-485 Netzwerk-B (nicht-invertierend)
RS-485 Netzwerk-A (invertierend)
Masse
Schirm
5
