Eaton IZM91 Montageanleitung Seite 3

Gültig ab April 2010
Fahren Sie mit den folgenden sieben
Schritten fort:

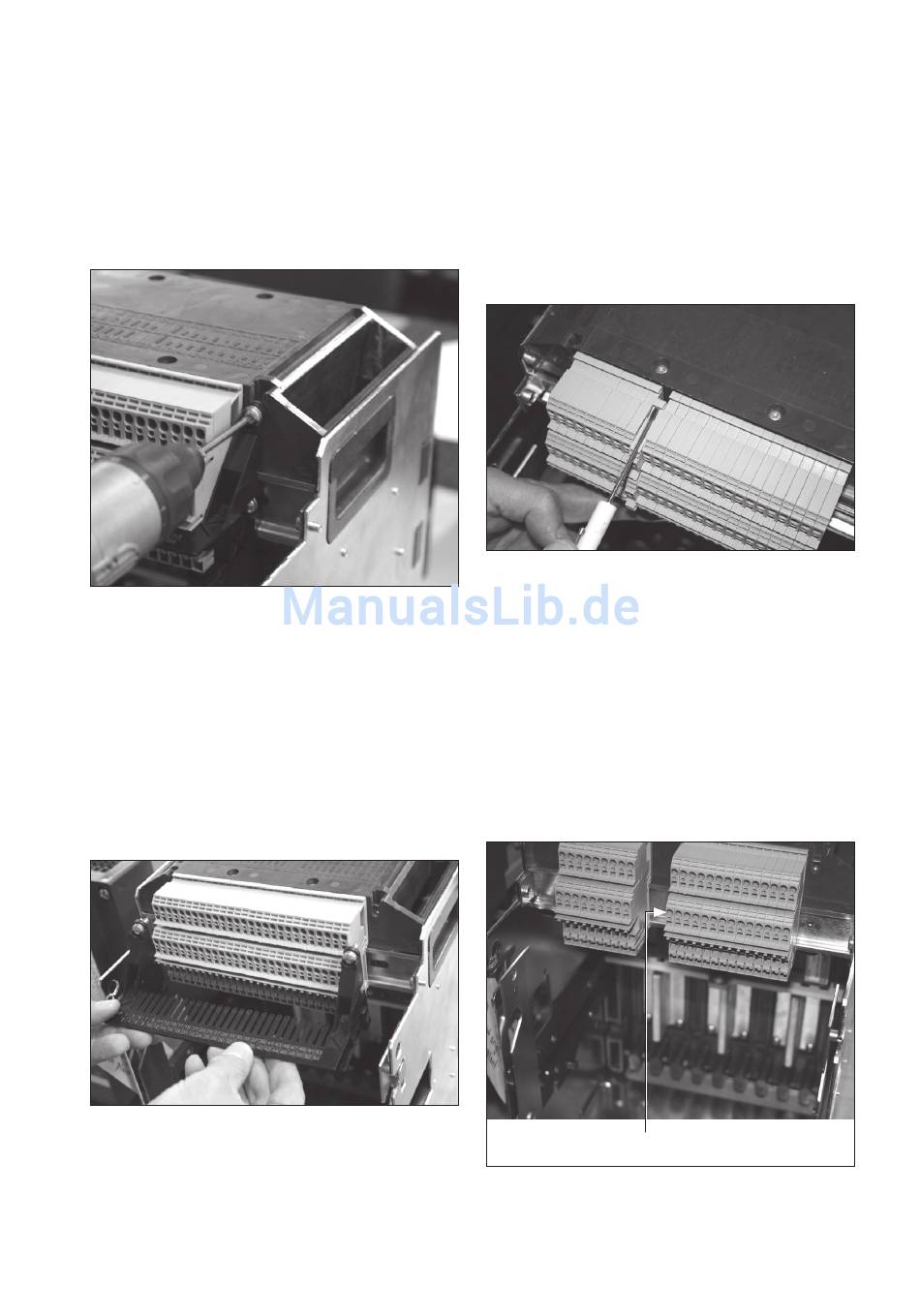

Schritt 1: Entfernen Sie mit einem
T-15 Torx-Schraubendreher die vier
Befestigungsschrauben, welche den
Ausrichthalterung des Klemmenblocks
fixieren.
Abb.3. Schritt 1
Schritt 2: Schieben Sie nun
die Ausrichthalterung zwischen
einem beliebigen Klemmenblock
vorsichtig nach außen und legen
Sie diesen nun mit dem gesamten
Montagezubehör für den späteren
Wiedereinbau, nach der Installation des
Kommunikationsadaptermoduls auf der
DIN-Hutschiene, beiseite.
Abb.4. Schritt 2
Schritt 3: Entfernen Sie nun den
Klemmenblock der Position 19/20, indem
Sie einen kleinen Schraubendreher in den
zurückgesetzten Bereich an der oberen
Front des Klemmenblocks, wie abgebildet,
stecken und diesen nun vorsichtig nach
unten drücken, um den Klemmenblock
auszurasten und diesen von der DIN-
Hutschiene entfernen zu können.
Abb.5. Schritt 3
Schritt 4: Wiederholen Sie die
Vorgehensweise von Schritt 3, um die
Klemmenblöcke an den Positionen 21/22,
23/24 und 25/26 zu entfernen.
N ote:
der DIN-Hutschiene, die sich im Zwischenraum
der vier Klemmenblöcke befindet, muss
möglicherweise entfernt werden, damit
der Erdungs-Federstift (Pogo-Pin) eine gute
Verbindung mit der DIN-Hutschiene hat.
Abb.6. Schritt 4
eAton corporAtIon www.moeller.net/de/support
04/10 AWB1230-1623
Die zusätzliche Befestigungsschraube
Befestigungsschraube
3
