Instruction Leaflet IL01301050E
gültig ab Juni 2011
Abschnitt 1: Allgemeine Informationen
Die Verriegelung Sicheres AUS stellt sicher, dass ein ausgeschalteter
Leistungsschalter nicht wieder einschaltet, solange er abgeschlossen
ist. Die Verriegelung wird im oberen Frontbereich des Schalters
montiert. Es kann von der Frontabdeckung aus auf die Verrieglung
zugegriffen werden. Die Verriegelung verfügt über folgende
Sicherheitsfunktionen:
1. Wenn der Schlüssel nicht eingesteckt ist, bleibt der Schalter
ausgeschaltet und kann nicht eingeschaltet werden.
2. Mit eingestecktem Schlüssel ist der Schalter voll funktionsfähig.
3. Der Schlüssel kann nicht entfernt werden, wenn der Schalter
ausgeschaltet ist..
Anmerkung: Um den Schlüssel zu entfernen, betätigen Sie den OFF-Taster und
drehen Sie den Schlüssel um 90 Grad nach rechts.
Inhalt:

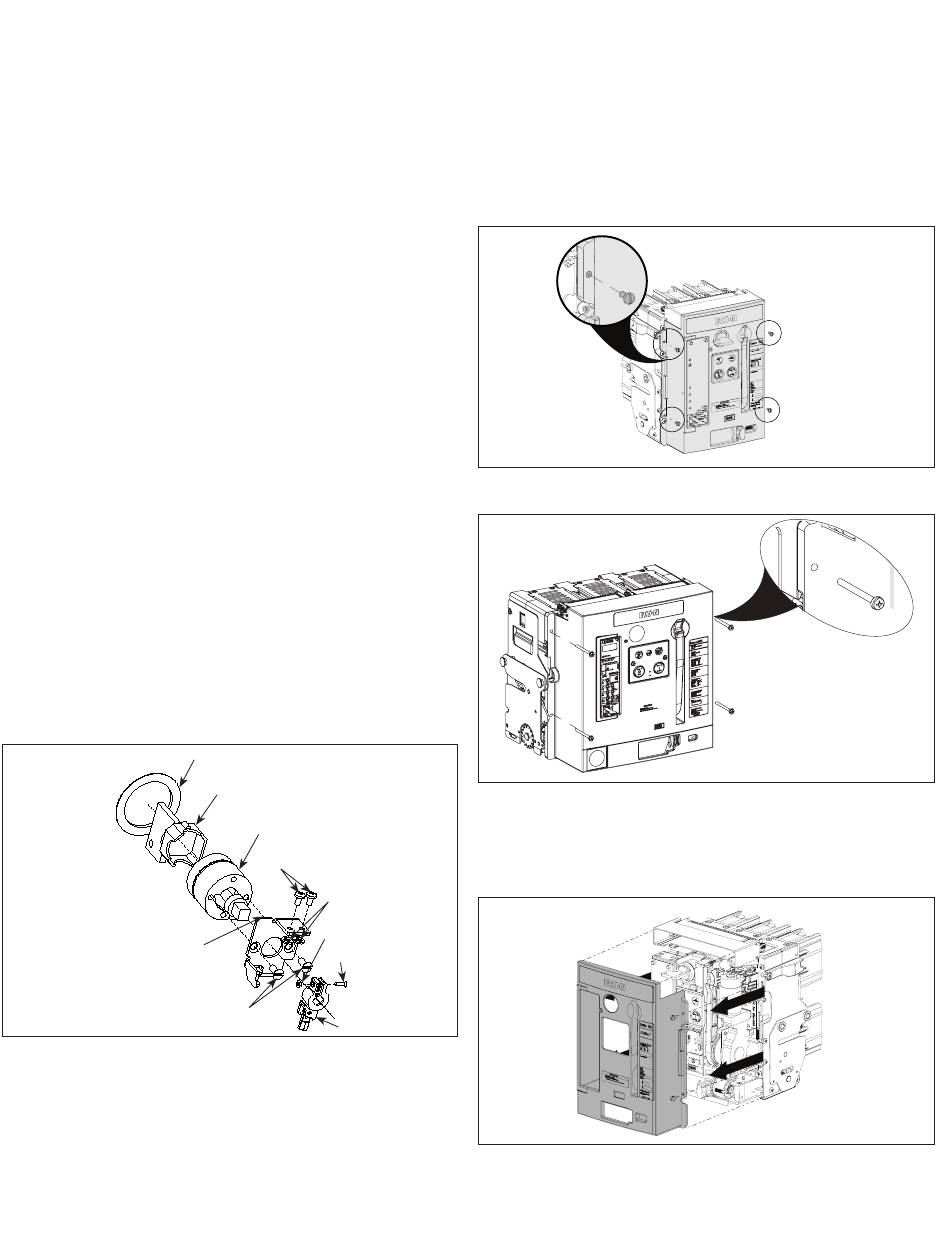

Siehe Abbildung 1:
(A) Isolierring (selbstklebend) (1)
(B) Castell Schlüssel #FKW6-NI (nicht im Lieferumfang enthalten)
(C) Castell Schließzylinder #CL1019 (Schließzylinder ist nicht im
Lieferumfang enthalten, geben Sie „modifiziert für 90° bei der
Bestellung an)
(D) Montageplatte (Metall)
(E) M3 x 5 Befestigungsschraube (2)
(F) Sicherungsscheibe (Kunststoff) (2)
(G) Befestigungsschraube für Schließzylinder (1) (nicht Teil des
Lieferumfangs, im Verriegelungs-Kit enthalten)
(H) Mutter für Verriegelungsarm (1)
(I) Befestigungsschraube für Verriegelungsarm (1)
(J) Verriegelungsarm (1)
Abbildung 1.
Inhalt
2
EATON CORPORATION www.eaton.com
(A)
(B)
(C)
(E)
(F)
(H)
(D)
( I )
(G)
(J)
Montageanweisung für Series NRX
Castell Verriegelung Sicheres AUS
Abschnitt 2: Einbau der Verriegelung
Führen Sie die folgenden 10 Schritte aus:
Schritt 1: Entfernen Sie die vier Schrauben von der Frontabdeckung
(zwei an jeder Seite, drei an jeder Seite bei vier-poligen Schaltern.
Abbildung 2. Schritt 1. NF Frame
Abbildung 2a. Schritt 1. RF Frame
Schritt 2: Entfernen Sie die Frontabdeckung. Ziehen Sie dabei
den Handhebel herunter, um die Abdeckung leichter entfernen zu
können.
Abbildung 3. Schritt 2. NF Frame
