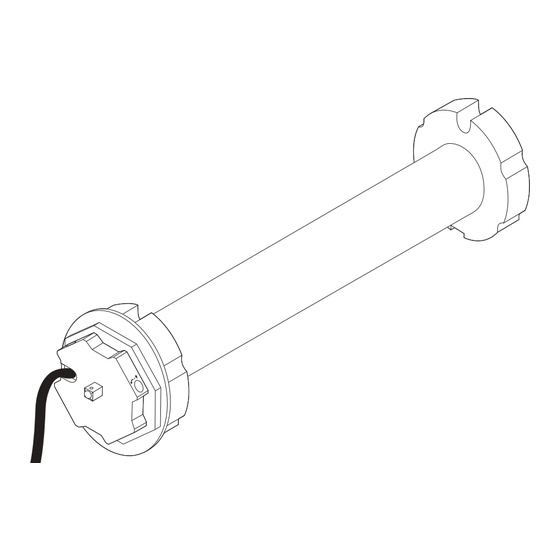

- Seite 1 Markisenmotor Standard 40 20273...
-
Seite 2: Inhaltsverzeichnis
InhaltSverzeIchnIS Sicherheit und Hinweise ..................................3 Montage ......................................8 Hinweise zur Endpunkteinstellung ..............................17 Endpunkteinstellung ..................................20 Anschlusspläne ....................................29 Manuelle Korrektur des Endpunktes (ausgefahren) ........................30 Manuelle Korrektur des Endpunktes (eingefahren) ........................31... -
Seite 3: Sicherheit Und Hinweise
– Die Markisenmotoren dürfen nicht geöffnet werden. – Bei der Verwendung von zwei oder mehreren Markisenmotoren Standard 40 muss zwingend ein Relais zwischen Steuer- element und Motoren geschaltet werden (Seite 29). – Überprüfen Sie vor der Montage das Produkt auf etwaige Schäden und die Vollständigkeit des Zubehörs. -
Seite 4: Bestimmungsgemässe Verwendung
Im Garantiefall werden wir nach unserer Wahl das Produkt reparieren oder den Austausch gegen ein gleichwertiges SCHELLENBERG-Produkt vornehmen. Die Garantiezeit wird durch Austausch oder Reparatur des Gerätes nicht verlängert! Voraussetzung für die Inanspruchnahme der Garantie ist die Vorlage des Kaufbelegs. Bei Einsendung des Gerätes fügen Sie bitte eine Kopie des Belegs sowie eine Beschreibung des aufgetretenen Mangels bei. -
Seite 5: Technische Daten
technISche daten art. nr. 20273 drehmoment 40 nm max. einschaltdauer 4 Minuten max. Markisenfläche 18 m² nennleistung 198 watt endlageneinstellung Mechanisch Bedienung Schalter / taster... - Seite 7 2 - 4x...
-
Seite 8: Montage
Montage... -
Seite 17: Hinweise Zur Endpunkteinstellung
hInweISe zur endpunkteInStellung Bei der Schalterstellung muss die Markise ausfahren, andernfalls muss das Kabel für die -Richtung im Steuer- element getauschen werden. - Seite 18 Die Einbauseite des Motors (links oder rechts) und die Kabelposition am Motor (vorne oder hinten) bestimmen die Zuordnung der Einstellschrauben für die Endpunkte.
- Seite 19 Stop! Lassen Sie die Markise zur Sicherheit nur bis maximal 90% ausfahren (Schritt 17, Seite 20). Sollte der Motor bis dahin nicht automatisch von allein stoppen, halten Sie ihn per Schalter an. Die Korrektur des Endpunktes muss nun manuell über die entsprechende Einstellschraube vorgenommen werden (Schritt 17.1, Seite 30).
-
Seite 20: Endpunkteinstellung
endpunkteInStellung Stop! - Seite 21 100%...
- Seite 23 Stop! Lassen Sie die Markise zur Sicherheit nur bis maximal 90% einfahren (Schritt 19, Seite 24). Sollte der Motor bis dahin nicht automatisch von allein stoppen, halten Sie ihn per Schalter an. Die Korrektur des Endpunktes muss nun manuell über die entsprechende Einstellschraube vorgenommen werden (Schritt 19.1, Seite 31).
- Seite 24 Stop!
- Seite 25 100%...
- Seite 26 100%...
- Seite 27 100%...
-
Seite 29: Anschlusspläne
anSchluSSpläne 2 5 4 0 0 2 4 4 0 0 2 5 5 0 0 2 5 4 0 0 2 5 5 0 0 2 3 0 0 3 2 5 0 0 3 2 3 0 0 3 2 5 0 0 3 2 5 4 0 0 2 5 5 0 0... -
Seite 30: Manuelle Korrektur Des Endpunktes (Ausgefahren)
Manuelle korrektur deS endpunkteS (auSgefahren) 17.1 CLICK 17.2 17.3... -
Seite 31: Manuelle Korrektur Des Endpunktes (Eingefahren)
Manuelle korrektur deS endpunkteS (eIngefahren) 19.1 CLICK 19.2 19.3... - Seite 32 Schellenberg gmbh An den Weiden 31 D-57078 Siegen www.schellenberg.de phone +49 (0) 271 8 90 56 - 4 44 +49 (0) 271 8 90 56 - 398 e-Mail service@schellenberg.de...
