Pilz 22113-03 Betriebsanleitung

22113-03
PSEN cs4.2
PSEN cs4.2 22113-02
Sicherheitsschalter PSEN cs4.2
Der Sicherheitsschalter erfüllt die Anforderun- 1086077195
gen nach:
EN 60204-1 und IEC 60204-1
EN 60947-5-3 mit dem Betätiger
PSEN cs4.1
EN 62061: SIL CL 3
EN ISO 13849-1: PL e und Kat. 4
Der Sicherheitsschalter darf nur mit dem zuge-
hörigen Betätiger PSEN cs4.1 verwendet wer-
den.
Die Sicherheitsausgänge müssen 2-kanalig
weiterverarbeitet werden.
Zu Ihrer Sicherheit
Installieren und nehmen Sie das Gerät nur
547263243
dann in Betrieb, wenn Sie diese Betriebsan-
leitung gelesen und verstanden haben und
Sie mit den geltenden Vorschriften über Ar-
beitssicherheit und Unfallverhütung vertraut
sind.
Beachten Sie die VDE- sowie die örtlichen
Vorschriften, insbesondere hinsichtlich
Schutzmaßnahmen
Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt jegliche Ge-
währleistung.
777809547 Entfernen Sie die Schutzkappe erst unmittel-
bar vor Anschluss des Geräts.
Gerätemerkmale
1096610315 Transpondertechnik
Gerätevarianten:
– PSEN cs4.2a: mit Kabel (5 m)
– PSEN cs4.2b: mit Kabel (10 m)
– PSEN cs4.2p: 8-pol. M8
Codierung: unicat codiert
Zweikanaliger Betrieb
2 Sicherheitseingänge für Reihenschaltung
mehrerer Sicherheitsschalter
2 Sicherheitsausgänge
1 Meldeausgang
LED-Anzeige für:
– Zustand Betätiger
– Zustand Eingänge
– Versorgungsspannung/Fehler
1 Betätigungsrichtung

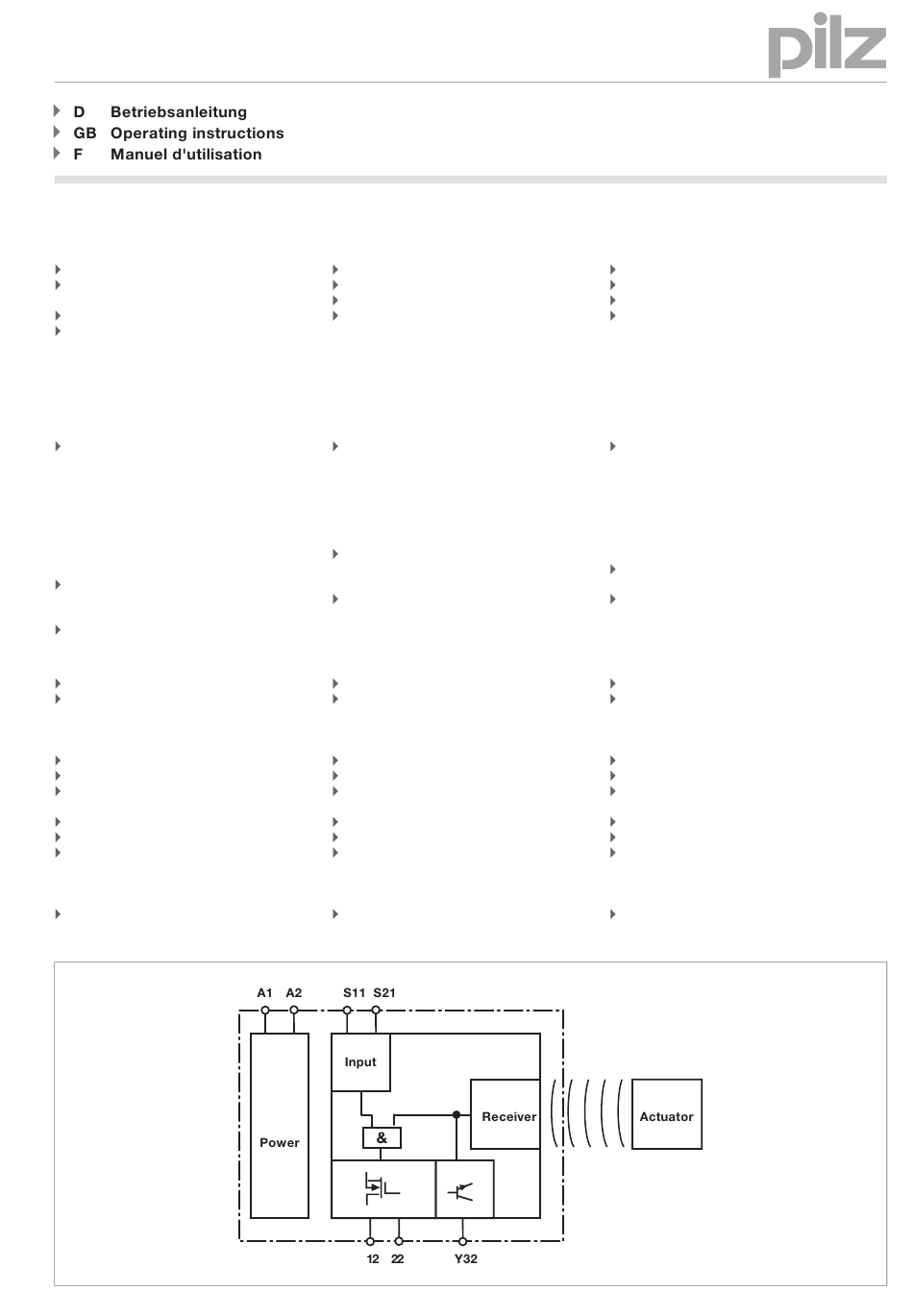

Blockschaltbild
Safety switch PSEN cs4.2
The safety switch meets the requirements in
accordance with:
EN 60204-1 and IEC 60204-1
EN 60947-5-3 with the actuator PSEN cs4.1
EN 62061: SIL CL 3
EN ISO 13849-1: PL e and Cat. 4
The safety switch may only be used with the
corresponding actuator PSEN cs4.1.
The safety outputs must use 2-channel
processing.
For your safety
Only install and commission the unit if you
have read and understood these operating
instructions and are familiar with the applica-
ble regulations for health and safety at work
and accident prevention.
Ensure VDE and local regulations are met,
especially those relating to safety.
Any guarantee is rendered invalid if the hous-
ing is opened or unauthorised modifications
are carried out.
Do not remove the protective cap until you
are just about to connect the unit.
Unit features
Transponder technology
Unit types:
– PSEN cs4.2a: with cable (5 m)
– PSEN cs4.2b: with cable (10 m)
– PSEN cs4.2p: 8 pin M8
Coding: uniquely coded
Dual-channel operation
2 safety inputs for series connection of sev-
eral safety switches
2 safety outputs
1 signal output
LED for:
– Status of the actuator
– Status of the inputs
– Supply voltage/fault
1 direction of actuation
Block diagram
- 1 -
Capteur de sécurité PSEN cs4.1
Le capteur de sécurité satisfait aux exigences
des normes suivantes :
EN 60204-1 et CEI 60204-1
EN 60947-5-3 avec l'actionneur PSEN cs4.1
EN 62061 : SIL CL 3
EN ISO 13849-1 : PL e et cat. 4
Le capteur de sécurité doit être utilisé unique-
ment avec l'actionneur PSEN cs4.1 correspon-
dant.
Les sorties de sécurité doivent être traitées par
2 canaux.
Pour votre sécurité
Vous n'installerez l'appareil et ne le mettrez
en service qu'après avoir lu et compris le
présent manuel d'utilisation et vous être fa-
miliarisé avec les prescriptions en vigueur
sur la sécurité du travail et la prévention des
accidents.
Respectez les normes locales ou VDE, parti-
culièrement en ce qui concerne la sécurité.
L'ouverture de l'appareil ou sa modification
annule automatiquement la garantie.
Veuillez retirer le cache de protection avant
de raccorder l'appareil.
Caractéristiques de l'appareil
Technique à transpondeur
Modèles d'appareils :
– PSEN cs4.2a : avec câble (5 m)
– PSEN cs4.2b : avec câble (10 m)
– PSEN cs4.2p : M8 à 8 broches
Codage : codé unique
Commande par 2 canaux
2 entrées de sécurité pour le montage en sé-
rie de plusieurs capteurs de sécurité
2 sorties de sécurité
1 sortie de signalisation
LED de visualisation pour les états suivants :
– état de l'actionneur
– état des entrées
– tension d'alimentation / défauts
1 sens de manœuvre
Schéma de principe
