2.1 Kommunikationsprozessor CP 1604
2.1.4
Einbau und Anschluss des Microbox-Erweiterungsrahmens für CP 1604 in den
SIMATIC Microbox PC 427
Darstellung

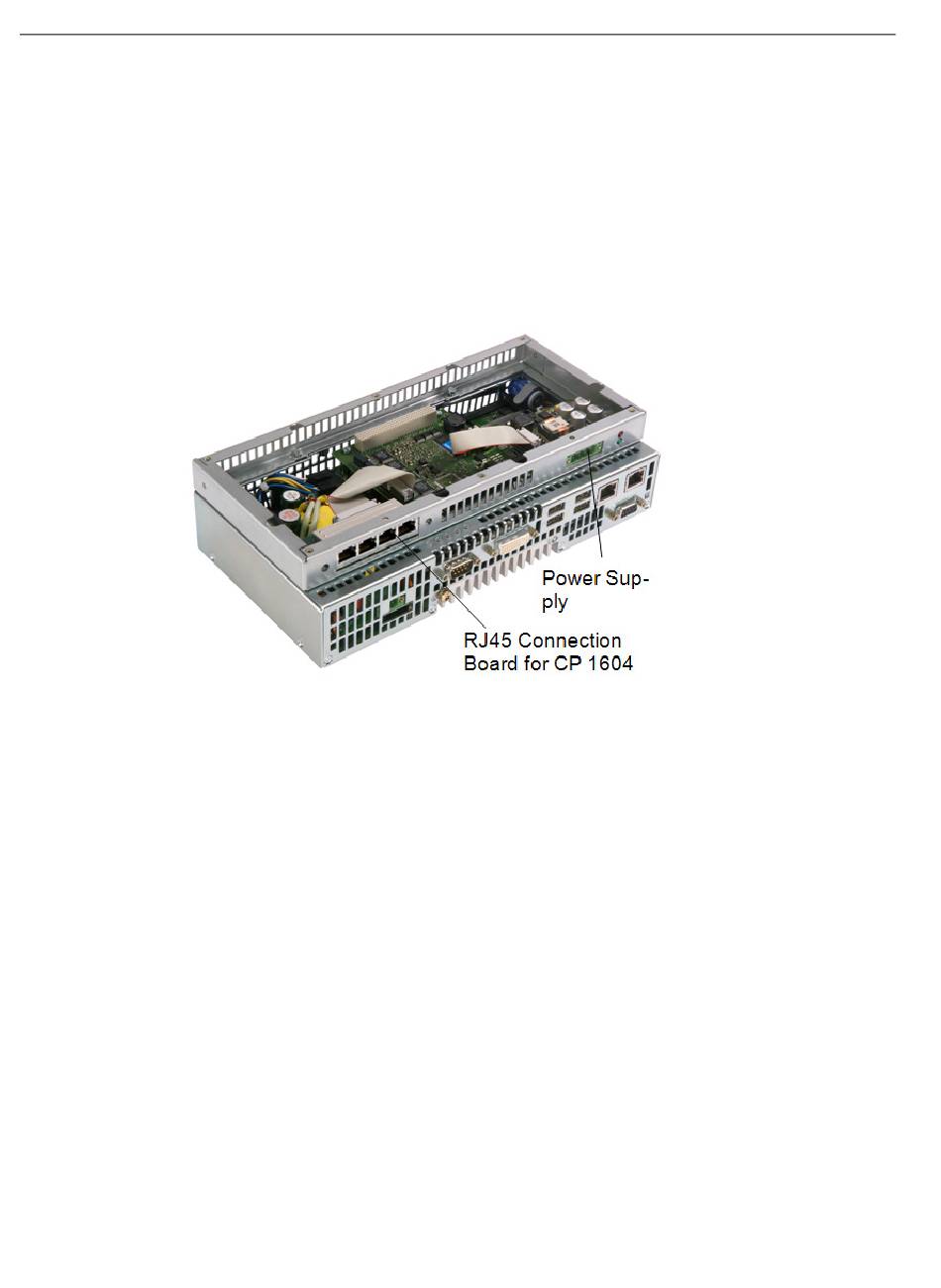

Folgende Darstellung zeigt den Microbox-Erweiterungsrahmen für CP 1604, eingebaut in
den SIMATIC Microbox PC 427. Bestückt ist der Erweiterungsrahmen für CP 1604 mit dem
RJ45 Connection Board for CP 1604 und dem Power Supply for CP 1604.
Vorgehensweise
Gehen Sie wie folgt beschrieben vor, um den Microbox-Erweiterungsrahmen für CP 1604 zu
montieren:
1. Öffnen Sie den SIMATIC Microbox PC 427 wie im vorherigen Kapitel beschrieben.
2. Schrauben Sie die Ihnen zur Verfügung stehenden CP 1604-Module in den
Microbox-Erweiterungsrahmen für CP 1604 und stecken Sie die Flachbandkabel. Möglich
sind:
– Power Supply for CP 1604 mit Flachbandkabel
– RJ45 Connection Board for CP 1604 mit Flachbandkabel
3. Schrauben Sie mit den mitgelieferten Schrauben den bestückten Microbox-
Erweiterungsrahmen für CP 1604 auf das Gehäuse des SIMATIC Microbox PC 427.
32
Betriebsanleitung, 10/2015, C79000-G8900-C218-07
CP 1604 / CP 1616
