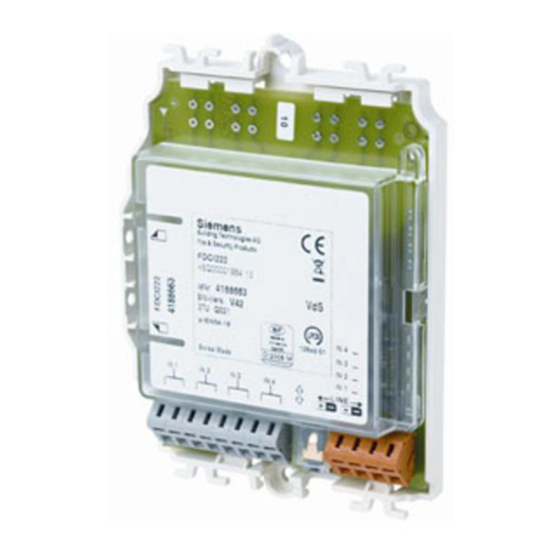

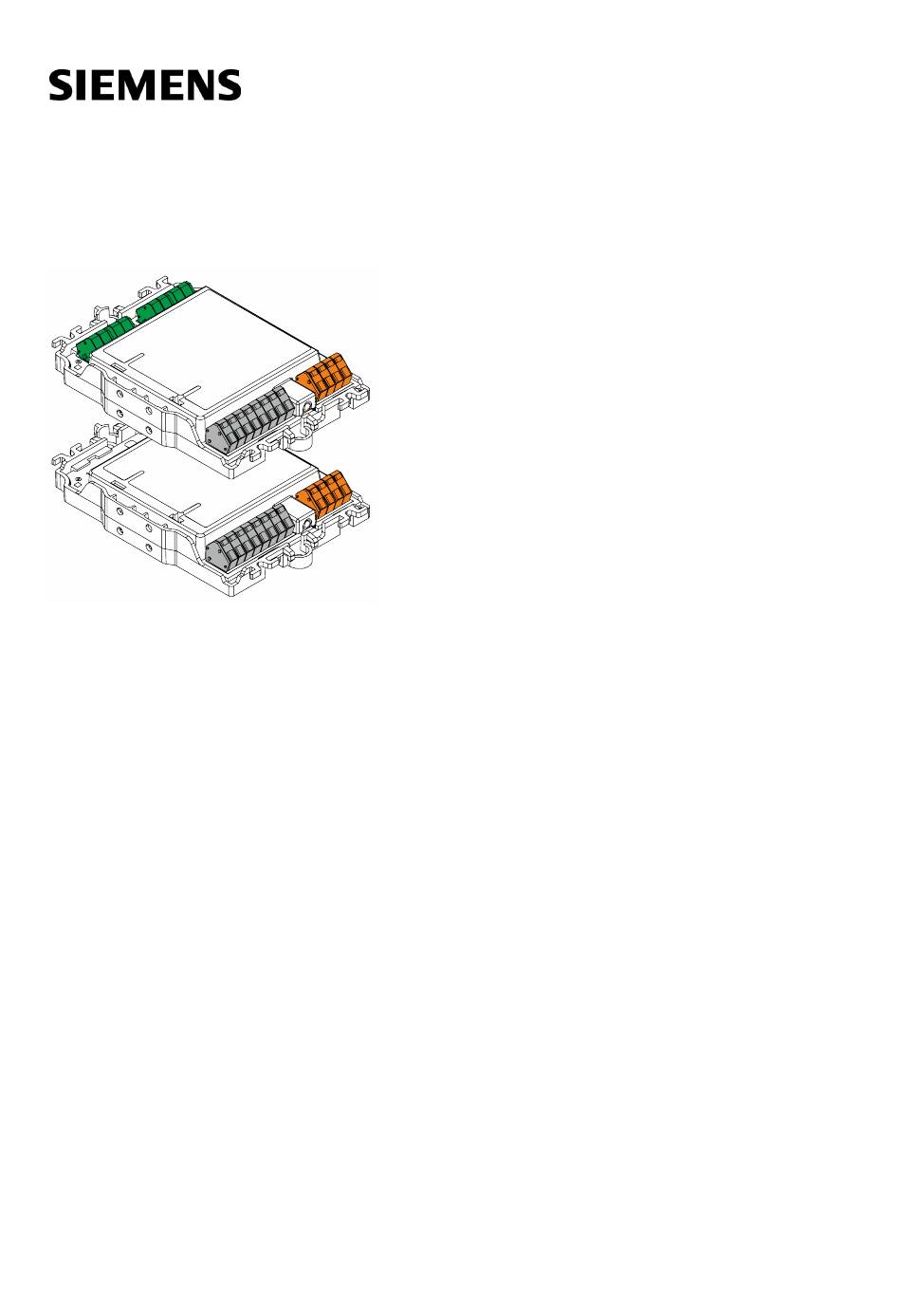

- Seite 1 FDCI222, FDCIO222, FDCIO224 Eingabebaustein, Ein-/Ausgabebaustein Technisches Handbuch Building Technologies 007023_k_de_-- 2017-11-22 Control Products and Systems...
- Seite 2 Rechte für den Fall der Patenterteilung, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. Herausgegeben von: Siemens Schweiz AG Building Technologies Division International Headquarters Theilerstrasse 1a CH-6300 Zug Tel. +41 58 724-2424 www.siemens.com/buildingtechnologies Ausgabe: 2017-11-22 Dokument-ID: 007023_k_de_-- © Siemens Schweiz AG, 2004 2 | 50 Building Technologies 007023_k_de_-- Fire Safety 2017-11-22...
-
Seite 3: Inhaltsverzeichnis
Release Notes ...................14 Aufbau und Funktion ................15 Übersicht ....................15 3.1.1 Bestellangaben ................16 3.1.2 Erzeugnisstand ES ..............17 Aufbau .......................17 3.2.1 Eingabebaustein FDCI222 ............18 3.2.2 Ein-/Ausgabebausteine FDCIO222 und FDCIO224 .....19 3.2.3 Leiterplatten-Ansicht ..............20 3.2.4 LEDs ..................21 Funktion ....................22 3.3.1 Blockschaltbild ................22 3.3.2... - Seite 4 Projektierung ..................32 Kompatibilität ..................... 32 Montageort bestimmen ................33 Beschaltung und Konfiguration der Eingänge bestimmen ......34 Konfiguration der Ausgänge bestimmen ............. 35 Konfigurationsblatt ausfüllen ..............36 Umgebungseinflüsse ................. 36 Montage / Installation ................37 Montage auf Hut-Tragschiene ..............37 Montage im Gehäuse FDCH221 ..............38 Baustein anschließen ................
-
Seite 5: Zu Diesem Dokument
Eine unsachgemäße Installation kann elektrische Sicherheitsvorkehrungen außer Kraft setzen, ohne dass dies für den Laien erkennbar wird. Ziel und Zweck Dieses Dokument enthält alle Informationen zum Eingabebaustein FDCI222 und den Ein-/Ausgabebausteinen FDCIO222 und FDCIO224. Durch konsequentes Befolgen der Anweisungen ist eine einwandfreie und sichere Anwendung gewährleistet. -
Seite 6: Quellsprache Und Referenzdokument
Zu diesem Dokument Mitgeltende Dokumente Zielgruppen Die Informationen in diesem Dokument sind für folgende Zielgruppen bestimmt: Zielgruppe Tätigkeit Qualifikation Produktmanager Ist verantwortlich für den Hat eine zur Funktion und zu den Informationsaustausch zwischen Produkten passende dem Hersteller und der Fachausbildung. Regionalgesellschaft. -
Seite 7: Darstellungskonventionen
Ergänzende Informationen und Tipps Das Symbol 'i' kennzeichnet ergänzende Informationen und Tipps zum vereinfachten Vorgehen. 1.1 Mitgeltende Dokumente Dokument-ID Name 007024 Datenblatt Eingabebaustein FDCI222, Ein- /Ausgabebausteine FDCIO222, FDCIO224 007227 Technisches Handbuch Prüfpflücker FDUD292 008175 Montage Eingabebaustein FDCI222, Gehäuse FDCH221 008176 Montage Ein-/Ausgabebaustein FDCIO222, FDCIO224, Gehäuse FDCH221... -
Seite 8: Download-Center
Verschiedene Dokumentarten, wie beispielsweise Datenblätter, Montageanleitungen und Lizenztexte, können Sie über folgende Internet-Adresse herunterladen: http://siemens.com/bt/download Geben Sie die Dokument-ID ein im Suchfeld. Auf der Startseite finden Sie auch Informationen zu Suchvarianten und Links zu mobilen Anwendungen (Apps) für unterschiedliche Systeme. -
Seite 9: Änderungshistorie
Zu diesem Dokument Änderungshistorie 1.4 Änderungshistorie Die Version des Referenzdokuments gilt für alle Sprachen, in die das Referenzdokument übersetzt ist. Die Erstausgabe einer Sprach- und/oder einer Ländervariante kann z. B. die Version 'd' sein anstatt 'a', wenn das Referenzdokument bereits in dieser Version ist. -
Seite 10: Sicherheit
Sicherheit Sicherheitshinweise 2 Sicherheit 2.1 Sicherheitshinweise Zum Schutz von Personen und Sachgütern müssen Sie die Sicherheitshinweise beachten. Die Sicherheitshinweise in diesem Dokument enthalten folgende Elemente: Symbol für Gefahr Signalwort Art und Quelle der Gefahr Folgen beim Eintreten der Gefahr Maßnahmen oder Verbote zur Vermeidung der Gefahr Symbol für Gefahr Dies ist das Symbol für Gefahr. -
Seite 11: Darstellung Für Verletzungsgefahr
Sicherheit Sicherheitshinweise Darstellung für Verletzungsgefahr Hinweise für Verletzungsgefahr werden wie folgt dargestellt: WARNUNG Art und Quelle der Gefahr Folgen beim Eintreten der Gefahr Maßnahmen/Verbote zur Vermeidung der Gefahr Darstellung für möglichen Sachschaden Hinweise für möglichen Sachschaden werden wie folgt dargestellt: HINWEIS Art und Quelle der Gefahr Folgen beim Eintreten der Gefahr... -
Seite 12: Sicherheitsvorschriften Zur Arbeitsweise
Sicherheitsvorschriften zur Arbeitsweise 2.2 Sicherheitsvorschriften zur Arbeitsweise Landesspezifische Normen, Vorschriften und Gesetze Siemens Produkte werden nach relevanten europäischen und internationalen Sicherheitsnormen entwickelt und produziert. Gelten am Betriebsort zusätzliche landesspezifische oder örtliche Sicherheitsnormen oder Gesetze für die Projektierung, die Montage, die Installation, den Betrieb oder die Entsorgung des Produkts, so müssen Sie diese zusätzlich zu den Sicherheitsvorschriften in der... -
Seite 13: Montage, Installation, Inbetriebsetzung Und Wartung
Änderungen an der Systemauslegung und an den Produkten Änderungen an der Anlage und an einzelnen Produkten können zu Störungen, einer fehlerhaften Funktion und zu Sicherheitsrisiken führen. Für Änderungen oder Ergänzungen müssen Sie von Siemens und den entsprechenden Sicherheitsbehörden eine schriftliche Zustimmung einholen. Komponenten und Ersatzteile Komponenten und Ersatzteile müssen den von Siemens festgelegten... -
Seite 14: Missachten Der Sicherheitsvorschriften
Sicherheit Eingehaltene Normen und Richtlinien Missachten der Sicherheitsvorschriften Siemens Produkte sind für den sachgemäßen Einsatz konzipiert und vor der Auslieferung auf eine einwandfreie Funktion geprüft worden. Für Personenschäden oder Sachschäden, die durch Missbrauch oder Missachtung der in der Dokumentation aufgeführten Instruktionen oder Warnhinweise entstehen, lehnt Siemens jegliche Haftung ab. -
Seite 15: Aufbau Und Funktion
3.1 Übersicht Eingabebaustein FDCI222 Ein-/Ausgabebaustein FDCIO222/FDCIO224 Eingabebaustein FDCI222 Der Eingabebaustein FDCI222 hat vier Eingänge. Über die Eingänge werden Zustände überwacht (z. B. ob eine Tür geschlossen ist). Ein-/Ausgabebausteine FDCIO222 und FDCIO224 Der Ein-/Ausgabebaustein FDCIO222 hat vier Eingänge und vier Ausgänge. Mit den Eingängen werden Zustände überwacht. -
Seite 16: Bestellangaben
FDCIO224 A5Q00018689 Ein-/Ausgabebaustein Lieferumfang Lieferumfang FDCI222 Eingabebaustein FDCI222, 4x Widerstand 3,01 k , 4x Widerstand 1,15 k , 2x Montagefuß FDCIO222 Ein-/Ausgabebaustein FDCIO222, 4x Widerstand 3,01 k , 4x Widerstand 1,15 k , 2x Montagefuß FDCIO224 Ein-/Ausgabebaustein FDCIO224, 4x Widerstand 2,7 k , 4x Widerstand 560 , 2x Montagefuß... -
Seite 17: Erzeugnisstand Es
Aufbau und Funktion Aufbau 3.1.2 Erzeugnisstand ES Der Erzeugnisstand ES gibt den technischen Stand eines Geräts bezüglich Software und Hardware an. Der Erzeugnisstand wird als zweistellige Zahl angegeben. Die Angaben zum Erzeugnisstand Ihres Geräts finden Sie: Auf dem Verpackungslabel Auf dem Produktlabel oder dem Typenschild Erzeugnisstand auf dem Verpackungslabel Sie finden die Angabe des Erzeugnisstands direkt auf dem Verpackungslabel im Barcode:... -
Seite 18: Eingabebaustein Fdci222
Aufbau und Funktion Aufbau 3.2.1 Eingabebaustein FDCI222 Abb. 3: Gesamtansicht FDCI222 1 Halterung für Kabelbinder 4 Anschluss für MC-Link 2 Bohrungen für die Befestigung 5 Klemmstelle (Eingänge) des Bausteins 3 Klemmstelle (FDnet/C-NET) 6 Bohrungen für Montagefüße FDCM291 18 | 50... -
Seite 19: Ein-/Ausgabebausteine Fdcio222 Und Fdcio224
Aufbau und Funktion Aufbau 3.2.2 Ein-/Ausgabebausteine FDCIO222 und FDCIO224 Abb. 4: Gesamtansicht FDCIO222 und FDCIO224 1 Halterung für Kabelbinder 5 Anschluss für MC-Link 2 Klemmstelle (Ausgänge) 6 Klemmstelle (Eingänge) 3 Bohrungen für die Befestigung 7 Bohrungen für Montagefüße des Bausteins FDCM291 4 Klemmstelle (FDnet/C-NET) 19 | 50... -
Seite 20: Leiterplatten-Ansicht
Aufbau und Funktion Aufbau 3.2.3 Leiterplatten-Ansicht Abb. 5: Leiterplatten-Ansicht 1 Klemmen Ausgang OUT D (nur bei FDCIO22x) 2 Klemmen Ausgang OUT C (nur bei FDCIO22x) 3 Klemmen Ausgang OUT B (nur bei FDCIO22x) 4 Klemmen Ausgang OUT A (nur bei FDCIO22x) 5 LED für die Statusanzeige des Ausgangs OUT D (nur bei FDCIO22x) 6 LED für die Statusanzeige des Ausgangs OUT C (nur bei FDCIO22x) 7 LED für die Statusanzeige des Ausgangs OUT B (nur bei FDCIO22x) -
Seite 21: Leds
Aufbau und Funktion Aufbau 3.2.4 LEDs Folgende Tabellen zeigen die Bedeutung der LED-Zustände. Betriebs-LEDs Zustand LED Bedeutung Grüne LED blinkt alle 4 s Normalbetrieb Grüne LED blinkt alle 1 s Lokalisierungsmodus Gelbe LED blinkt Störung Gelbe und grüne LEDs blinken Testmodus LEDs für Eingänge und Ausgänge Für jeden Eingang und jeden Ausgang gibt es eine LED:... -
Seite 22: Funktion
IN 3 OUT C IC-3 IN 3 OUT D OC-D IN 4 OUT D IC-4 IN 4 FDCI222 FDCIO222, FDCIO224 Abb. 6: Blockschaltbild der Bausteine Bezeichnung Legende Bemerkung IN 1 ... IN 4 Eingänge OUT A ... OUT D Ausgänge Nur beim FDCIO22x Die Kommunikation mit der Zentrale erfolgt über die FDnet/C-NET-Melderlinie. -
Seite 23: Eingänge
Aufbau und Funktion Funktion 3.3.2 Eingänge 3.3.2.1 Konfigurationsmöglichkeiten Mit den Eingängen können Zustände überwacht werden, z. B. 'Türe ist geschlossen'. Jeder Eingang kann wie folgt konfiguriert werden: Statuseingang oder Gefahreneingang Leitungsüberwachung auf 'Unterbruch' oder 'Unterbruch und Kurzschluss' Der Eingang ist aktiv, wenn der Kontakt geöffnet ist (Öffner, normally closed Der Eingang ist aktiv, wenn der Kontakt geschlossen ist (Schließer, normally open NO) Filterzeit (0…240 s) -
Seite 24: Beschaltung
Eingabebaustein FDCI222 und Ein-/Ausgabebaustein FDCIO222 FDCI222/FDCIO222 Rs 1.15 k Abb. 7: Beschaltung FDCI222 und FDCIO222 Anschlussschema FDCI222/FDCIO222 ist für die Überwachung auf Kurzschluss und Unterbruch. Soll die Leitung nur auf Unterbruch überwacht werden, darf der Widerstand Rs 1,15 k nicht bestückt werden. -
Seite 25: Ausgänge (Nur Beim Fdcio222/Fdcio224)
Aufbau und Funktion Funktion 3.3.3 Ausgänge (nur beim FDCIO222/FDCIO224) Dieses Kapitel beschreibt die Funktionsweise, wenn die Steuerungen nicht überwacht werden. Wie die Steuerungen mit den Eingängen überwacht werden, ist im Kapitel 'Überwachung der Steuerung mit den Eingängen (nur beim FDCIO222/FDCIO224) [ 26]' beschrieben. -
Seite 26: Überwachung Der Steuerung Mit Den Eingängen (Nur Beim Fdcio222/Fdcio224)
Aufbau und Funktion Funktion 3.3.4 Überwachung der Steuerung mit den Eingängen (nur beim FDCIO222/FDCIO224) Allgemeines Mit den Ein-/Ausgabebausteinen können die vorgenommenen Steuerungen (z. B. 'Tür schließen') auf die korrekte Ausführung (z. B. 'Tür geschlossen') überwacht werden (siehe Grafik). FDCIO222, FDCIO224 OUT A OC-A IN 1... -
Seite 27: Linientrenner
Aufbau und Funktion Funktion Zuordnung zwischen den Aus- und Eingängen Die Zuordnung der Ausgänge zu den Eingängen ist fix. Eingang Ausgang IN 1 OUT A IN 2 OUT B IN 3 OUT C IN 4 OUT D 3.3.5 Linientrenner Alle FDnet/C-NET-Geräte sind mit einem Linientrenner ausgerüstet. Im FDnet/C-NET-Gerät sind elektronische Schalter eingebaut, die bei einem Kurzschluss auf der FDnet/C-NET-Melderlinie den defekten Teil isolieren. -
Seite 28: Diagnosestufen
Aufbau und Funktion Funktion 3.3.6 Diagnosestufen Die Geräte überwachen ihre Funktion weitgehend selbst. Aus den diversen Kontrollmessungen werden folgende Diagnosestufen abgeleitet: Normal Störung Details siehe Tabelle unten. Beim Auftreten eines Fehlers, der die korrekte Funktion des Bausteins beeinträchtigt, wird eine Störung des Bausteins gemeldet. Zur Behebung der Ursache sind zusätzliche Informationen im Baustein verfügbar. -
Seite 29: Verhalten Im Notlauf-Betrieb
Aufbau und Funktion Zubehör 3.3.7 Verhalten im Notlauf-Betrieb Für das FDnet/C-NET gilt: Fällt der Hauptprozessor der Brandmeldezentrale aus, arbeitet diese im Notlauf- Betrieb. Je nach Zentralentyp kann die Brandmeldezentrale im Notlauf-Betrieb die wichtigsten Alarmierungsfunktionen und Signalisierungsfunktionen weiterhin wahrnehmen. Verhalten von Zentralen, die den Notlauf-Betrieb unterstützen: Die Alarmierung ist auch im Notlauf-Betrieb gewährleistet. -
Seite 30: Gehäuse Fdch221
Aufbau und Funktion Zubehör 3.4.2 Gehäuse FDCH221 Zum Schutz vor Staub und Nässe Kompatibel mit: – Mehrfach-Linientrenner FDCL221-M – Eingabebaustein FDCI22x(-CN) – Ein-/Ausgabebaustein FDCIO22x(-CN) – Ausgabemodul FCA1209-Z1 – Funk-Gateway FDCW241 – Zonenmodul, externe Speisung FDCI223, FDCI723 – Hornlinien-Modul FCA2005-A1 Bestellnummer: S54312-F3-A1 3.4.3 Verbindungsklemme DBZ1190-AB Zusatzklemme zum Verbinden von Leitungen Für T-Abzweigungen von zusätzlichen... -
Seite 31: Kabelbinder 2,4 X 137
Aufbau und Funktion Zubehör 3.4.5 Metall-Gegenmutter M20 x 1,5 Zur Verwendung mit der Metall- Kabelverschraubung M20 x 1,5 Bestellnummer: A5Q00004479 3.4.6 Kabelbinder 2,4 x 137 Zur Zugentlastung der Anschlussdrähte oder allgemein zur Befestigung Aus Polyamid Kompatibel mit: – Eingabebaustein FDCI22x(-CN) –... -
Seite 32: Projektierung
Projektierung Kompatibilität 4 Projektierung Gehen Sie bei der Projektierung wie folgt vor: 1. Beachten Sie die Kompatibilität. 2. Bestimmen Sie den Montageort. 3. Bestimmen Sie die Beschaltung und die Konfiguration der Eingänge. 4. Bestimmen Sie die Konfiguration der Ausgänge. 5. Füllen Sie das Konfigurationsblatt aus. 4.1 Kompatibilität Kompatibel mit Zentralen, welche die FDnet/C-NET–Melderlinie unterstützen. -
Seite 33: Montageort Bestimmen
Projektierung Montageort bestimmen 4.2 Montageort bestimmen Einbauvorschrift zur Steuerung von Brandschutzeinrichtungen Für die Steuerung von Brandschutzeinrichtungen nach EN 54-2 muss der Ein-/Ausgabebaustein FDCIO221 in das Gehäuse der Brandfallsteuerung eingebaut werden. Einbauvorschrift zur Ansteuerung der VdS-Löschschnittstelle Wird der Ein-/Ausgabebaustein FDCIO221 für die Ansteuerung der VdS- Löschschnittstelle verwendet, muss er in das Gehäuse der Zentrale eingebaut werden. -
Seite 34: Beschaltung Und Konfiguration Der Eingänge Bestimmen
Projektierung Beschaltung und Konfiguration der Eingänge bestimmen 4.3 Beschaltung und Konfiguration der Eingänge bestimmen An die Eingänge dürfen keine automatischen Brandmelder und keine Handfeuermelder angeschlossen werden. 1. Bestimmen Sie den Typ des Eingangs (Gefahreneingang oder Statuseingang). 2. Bestimmen Sie die Überwachungsart und die Überwachungswiderstände. Eine Überwachung der Eingänge auf Erdschluss ist nicht möglich. -
Seite 35: Konfiguration Der Ausgänge Bestimmen
Projektierung Konfiguration der Ausgänge bestimmen 4.4 Konfiguration der Ausgänge bestimmen WARNUNG Spannungen bis zu AC 250 V an den Klemmstellen des Bausteins! Lebensgefahr durch Kontakt mit Strom führenden Bauteilen! Verwenden Sie das Gehäuse FDCH221, wenn Sie an den Ausgängen Spannungen >DC 60 V (Welligkeit <10 % vom Mittelwert) oder >AC 30 V (Scheitelwert max. -
Seite 36: Konfigurationsblatt Ausfüllen
Projektierung Konfigurationsblatt ausfüllen 4.5 Konfigurationsblatt ausfüllen 1. Kopieren Sie das Konfigurationsblatt. Sie finden das Konfigurationsblatt im Anhang. 2. Füllen Sie das Konfigurationsblatt aus. 3. Übergeben Sie je eine Kopie des ausgefüllten Konfigurationsblatts dem Monteur und dem Servicetechniker. Siehe auch 2 Konfigurationsblatt [ 4.6 Umgebungseinflüsse Werden die Geräte in der Industrie eingesetzt, ist eine genaue Abklärung mit dem Projektverantwortlichen nötig, da Kunststoffe einigen Umgebungsbedingungen... -
Seite 37: Montage / Installation
Montage / Installation Montage auf Hut-Tragschiene 5 Montage / Installation WARNUNG Spannungen bis zu AC 250 V an den Klemmstellen des Bausteins! Lebensgefahr durch Kontakt mit Strom führenden Bauteilen! Verwenden Sie das Gehäuse FDCH221, wenn Sie an den Ausgängen Spannungen >DC 60 V (Welligkeit <10 % vom Mittelwert) oder >AC 30 V (Scheitelwert max. -
Seite 38: Montage Im Gehäuse Fdch221
Montage / Installation Montage im Gehäuse FDCH221 5.2 Montage im Gehäuse FDCH221 Der Baustein kann, zusammen mit dem separaten Gehäuse FDCH221, an einem beliebigen Ort installiert werden. Gehen Sie bei der Installation mit Gehäuse FDCH221 wie folgt vor: 1. Öffnen Sie das Gehäuse 2. -
Seite 39: Baustein Anschließen
Schließen Sie pro Klemmstelle nur einen Draht an. Nur so kann ein störungsfreier Anschluss über die gesamte Lebensdauer des Gerätes gewährleistet werden. Schließen Sie den Baustein gemäß der Grafik im Kapitel 'Leiterplatten-Ansicht 20]' an. LINE LINE + – + – + – + – FDCI222 FDCI222 FDCIO222 FDCIO222 FDCIO224 FDCIO224 – LINE LINE –... -
Seite 40: Inbetriebsetzung
Inbetriebsetzung 6 Inbetriebsetzung Die Inbetriebsetzung der Geräte erfolgt über die Zentrale. Die exakte Vorgehensweise ist in der Dokumentation der Zentrale beschrieben. Führen Sie am Ende der Inbetriebsetzung eine Funktionskontrolle durch. 40 | 50 Building Technologies 007023_k_de_-- Fire Safety 2017-11-22 Draft... -
Seite 41: Wartung / Störungsbehebung
Wartung / Störungsbehebung Funktionskontrolle 7 Wartung / Störungsbehebung 7.1 Funktionskontrolle Durch den Selbsttest werden die Geräte automatisch einer Funktionskontrolle unterzogen. Trotzdem ist es notwendig, die Geräte in regelmäßigen Abständen vor Ort zu überprüfen. Empfehlung: Kontrollieren Sie jährlich die Geräte. Ersetzen Sie stark verschmutzte oder beschädigte Geräte. Ansonsten sind keine speziellen Wartungsarbeiten notwendig. -
Seite 42: Spezifikationen
Informationen zu Zulassungen, zur CE-Kennzeichnung und zu relevanten EU- Richtlinien für diese(s) Gerät(e) finden Sie in folgendem(n) Dokument(en), siehe Kapitel 'Mitgeltende Dokumente': Dokument 007024 Melderlinie Betriebsspannung DC 12…33 V Betriebsstrom (Ruhe): FDCI222 0,25…0,35 mA FDCIO222/FDCIO224 0,6…0,75 mA Maximalstrom-/Ruhestrom-Kennzahl: FDCI222 FDCIO222/FDCIO224 Adress-Kennzahl... - Seite 43 Überwachungsspannung 3 V unbelastet Überwachungswiderstände parallel Rp / seriell Rs: FDCI222/FDCIO222 3,01 k / 1,15 k ; je +/-1 %; 0,25 W FDCIO224 2,7 k / 560 ; je +/-1 %; 0,25 W 3,3 k / 680 ; je +/-1 %; 0,25 W Leitungswiderstand Max.
- Seite 44 Spezifikationen Technische Daten Mechanische Daten Abmessungen (L x B x H): Baustein 132 x 90 x 21 mm Gehäuse FDCH221 207 x 119 x 50 mm Material Gehäuse Farbe: Bausteinträger ~RAL 9010 Reinweiß Gehäusedeckel Transparent matt Gehäuse FDCH221 ~RAL 9010 Reinweiß Normen Europäische Normen EN 54-17...
-
Seite 45: Abmessungen
Spezifikationen Abmessungen 8.2 Abmessungen Eingabebaustein FDCI222 Ein-/Ausgabebaustein FDCIO222, FDCIO224 43.5 46.5 Gehäuse FDCH221 Alle Maßangaben in mm 45 | 50 007023_k_de_-- Building Technologies Fire Safety 2017-11-22... -
Seite 46: Umweltverträglichkeit Und Entsorgung
Spezifikationen Umweltverträglichkeit und Entsorgung 8.3 Umweltverträglichkeit und Entsorgung Dieses Gerät ist mit Materialien und Verfahren hergestellt, die bestmöglich den aktuellen Standards im Umweltschutz entsprechen. Konkret wurden folgende Maßnahmen umgesetzt: Einsatz wiederverwertbarer Materialien Verwendung halogenfreier Kunststoffe Elektronikteile und Kunststoff sind trennbar Größere Kunststoffteile sind gekennzeichnet nach ISO 11469 und ISO 1043. -
Seite 47: Anhang
Anhang Konfigurationsblatt 9 Anhang 9.1 Konfigurationsblatt Montageort Baustein Eingabebaustein FDCI222 Ein-/Ausgabebaustein FDCIO222 Ein-/Ausgabebaustein FDCIO224 Montageart Ohne Gehäuse Mit Gehäuse FDCH221 Eingang IN 1 überwacht ... Eingang IN 2 überwacht ... Eingang IN 3 überwacht ... Eingang IN 4 überwacht ... -
Seite 48: Index
Index / Index Kollektives Verhalten Anschlussschema Notlauf-Betrieb..........29 Leiterplatten-Ansicht ........39 Kompatibilität ........... 32 Ausfall der Brandmeldezentrale Kompatibilität mit Zentralen ....... 32 Notlauf-Betrieb ..........29 Konfigurationsblatt ........36, 47 Kurzschluss Bestimmungsgemäße Verwendung ..... 5 Linientrenner ..........27 CE-Kennzeichnung .......... 42 LED .............. - Seite 49 Index / Schnittstelle VdS-Löschschnittstelle MC-Link ............41 Anschluss ............24 Servicearbeiten Einbauvorschrift ..........33 Lokalisierungsmodus ........41 FDCIO224 ............15 Statuseingang ..........23 Verpackungslabel Störungsmeldungen ......... 28 Erzeugnisstand ..........17 Typenschild Wartungsintervalle ........... 41 Erzeugnisstand ..........17 Zentrale............40 Umgebungseinflüsse ........36 Zulassungen ...........
- Seite 50 Herausgegeben von © Siemens Schweiz AG, 2004 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Building Technologies Division International Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies Dokument-ID: 007023_k_de_-- Handbuch FD20/FD720 Ausgabe: 2017-11-22 Register 5...
