SIMATIC TOP connect mit den Peripheriemodulen verdrahten
5.6 Hinweis für den Anschluss des 2 A-Ausgabemoduls
5.6 Hinweis für den Anschluss des 2 A-Ausgabemoduls
Einleitung
In diesem Abschnitt sind Hinweise zum Anschluss des 2 A-Ausgabemoduls (2 Ampere) mit
SIMATIC TOP connect aufgeführt.

Anschluss der Versorgungsspannung

Hinweis
Beachten Sie vor Beginn der Arbeiten die Verdrahtungsregeln unter "Verdrahtungsregeln
(Seite 25)".
Die Potenzialeinspeisung muss am Frontsteckmodul erfolgen, dafür ist ein zusätzlicher
Masseanschluss zum Anschlussmodul notwendig. Um diesen Masseanschluss herzustellen,
gehen Sie wie folgt vor:
1. Schließen Sie die Versorgungsspannung am Frontsteckmodul an beiden
Potenzialklemmen mit separaten Leitungen an.
2. Versorgen Sie zusätzlich zur Verbindungsleitung jedes Anschlussmodul mit einer Leitung
für M1 oder M2.
3. Verbinden Sie M1 bzw. M2 über eine separate Leitung mit Frontsteckmodul und
Anschlussmodul.
Das Potenzial von M1 und M2 kann dabei überbrückt werden.

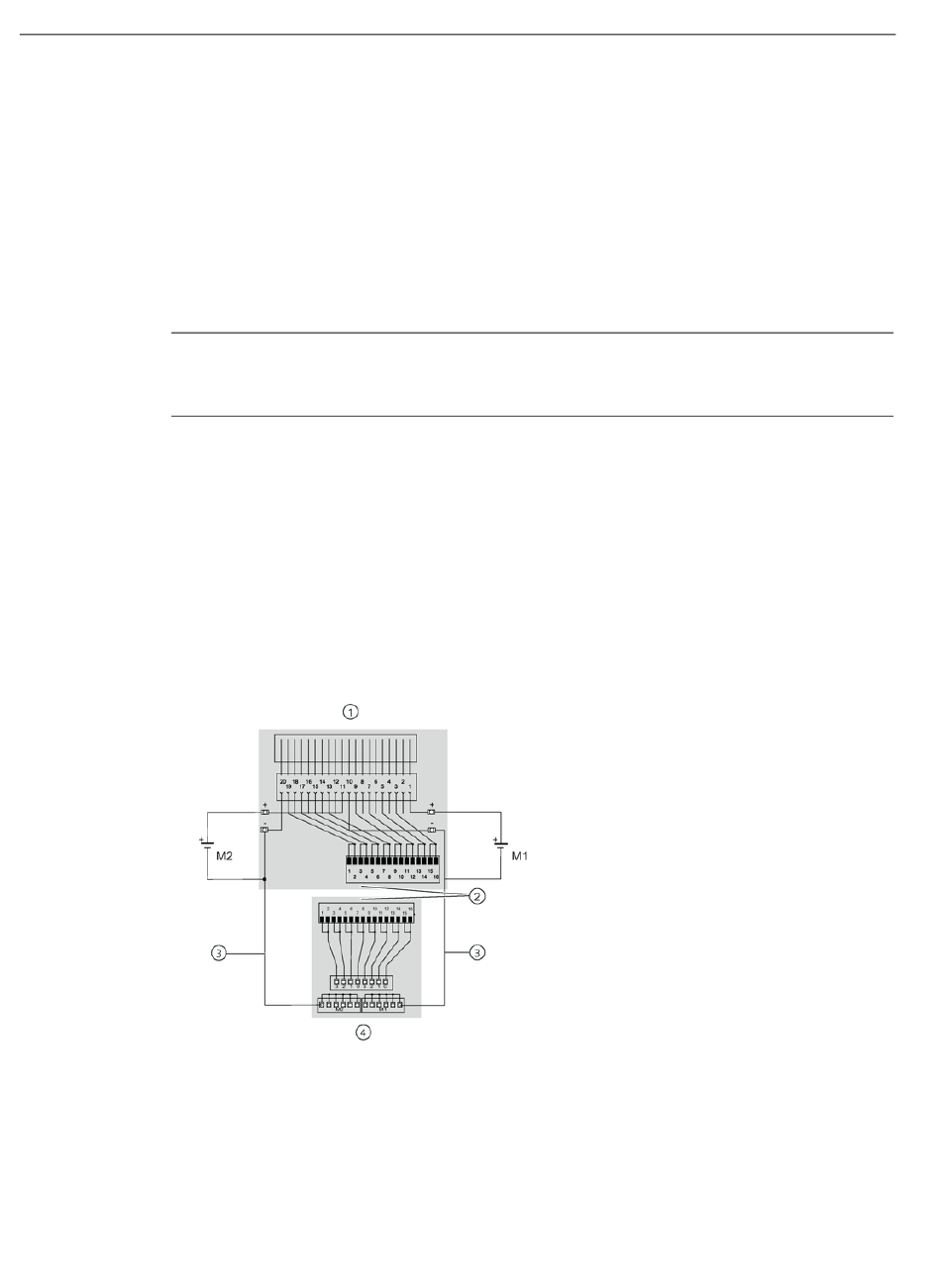

①
②
③
④
54
Frontsteckmodul 2 Ampere
Normale Verbindungsleitung zwischen Frontsteckmodul und Anschlussmodul
Zusätzliche Verbindungsleitung für M1 und M2
2 A-Ausgabemodul
