Benachbarte Klemmengruppen [1.1 bis 1.3], [2.1 bis 2.3] und
[3.1 bis 3.3] dürfen nicht mit gemischten Spannungen belegt
werden, da sie gegeneinander nur einfach isoliert sind.

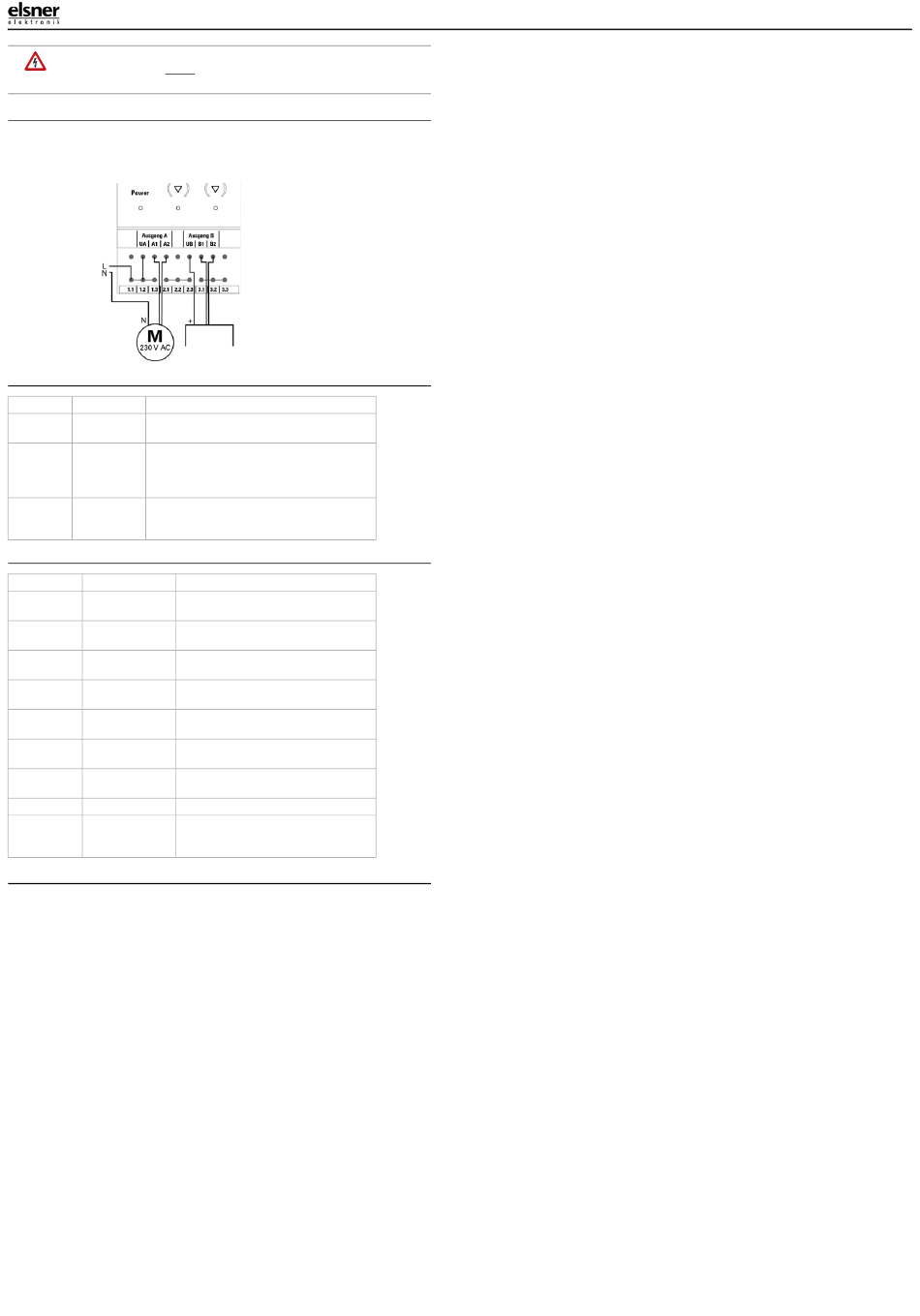

2.2.2. Anschlussbeispiel KNX S2
Ausgang A: Motor 230 V AC, Auf/Ab
Ausgang B: Externes Motorsteuergerät. Der Aktor KNX S2 ist durch den potenzi-
alfreien Ausgang auch für den Einsatz mit Gleichspannung geeignet (12 V DC,
24 V DC). Der Anschluss „U" wird in diesem Fall als „Com" verwendet.
Abb. 3
Netz
230 V AC
Auf Ab
2.2.3. Anzeige des Betriebszustands durch die Netz-LED
Verhalten Farbe
An Grün Normaler Betrieb.
Busverbindung/Busspannung vorhanden.
An Orange Gerät startet oder wird über die ETS program-
miert.
Es werden keine Automatikfunktionen ausge-
führt.
Blinkt Grün (an), Programmiermodus aktiv.
Orange
(blinkt)
2.2.4. Anzeige des Status durch die Kanal-LEDs
Verhalten LED
An oben Antrieb in oberer Endposition / Gerät
an.
An unten Antrieb in unterer Endposition / Gerät
an.
Blinkt lang- oben Antrieb fährt aufwärts.
sam
Blinkt lang- unten Antrieb fährt abwärts.
sam
Blinkt schnell oben Antrieb in oberer Endposition, Sperre
aktiv.
Blinkt schnell unten Antrieb in unterer Endposition, Sperre
aktiv.
Blinkt schnell beide gleichzeitig Antrieb in Zwischenposition, Sperre
aktiv.
Aus beide Antrieb in Zwischenposition.
„Lauflicht" alle Kanäle Falsche Applikations-Version wurde
über alle geladen. Verwenden Sie die zum Gerät
LEDs passende Version!
2.3. Hinweise zur Montage und Inbetriebnahme
Setzen Sie das Gerät niemals Wasser (Regen) aus. Die Elektronik kann hierdurch be-
schädigt werden. Eine relative Luftfeuchtigkeit von 95% darf nicht überschritten
werden. Betauung vermeiden.
Nach dem Anlegen der Betriebsspannung befindet sich das Gerät einige Sekunden
lang in der Initialisierungsphase. In dieser Zeit kann keine Information über den Bus
empfangen oder gesendet werden.
Bei KNX-Geräten mit Sicherheitsfunktionen (z. B. Wind- oder Regensperre) ist eine
zyklische Überwachung der Sicherheitsobjekte einzurichten. Optimal ist das Ver-
hältnis 1:3 (Beispiel: Wenn die Wetterstation alle 5 Minuten einen Wert sendet, ist
die Überwachungszeit im Aktor auf 15 Minuten einzurichten).
Aktor KNX S2 • Stand: 25.04.2018 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Auf Ab
Taster-
Eingang
Motorsteuergerät
Aktor KNX S2 2
