D

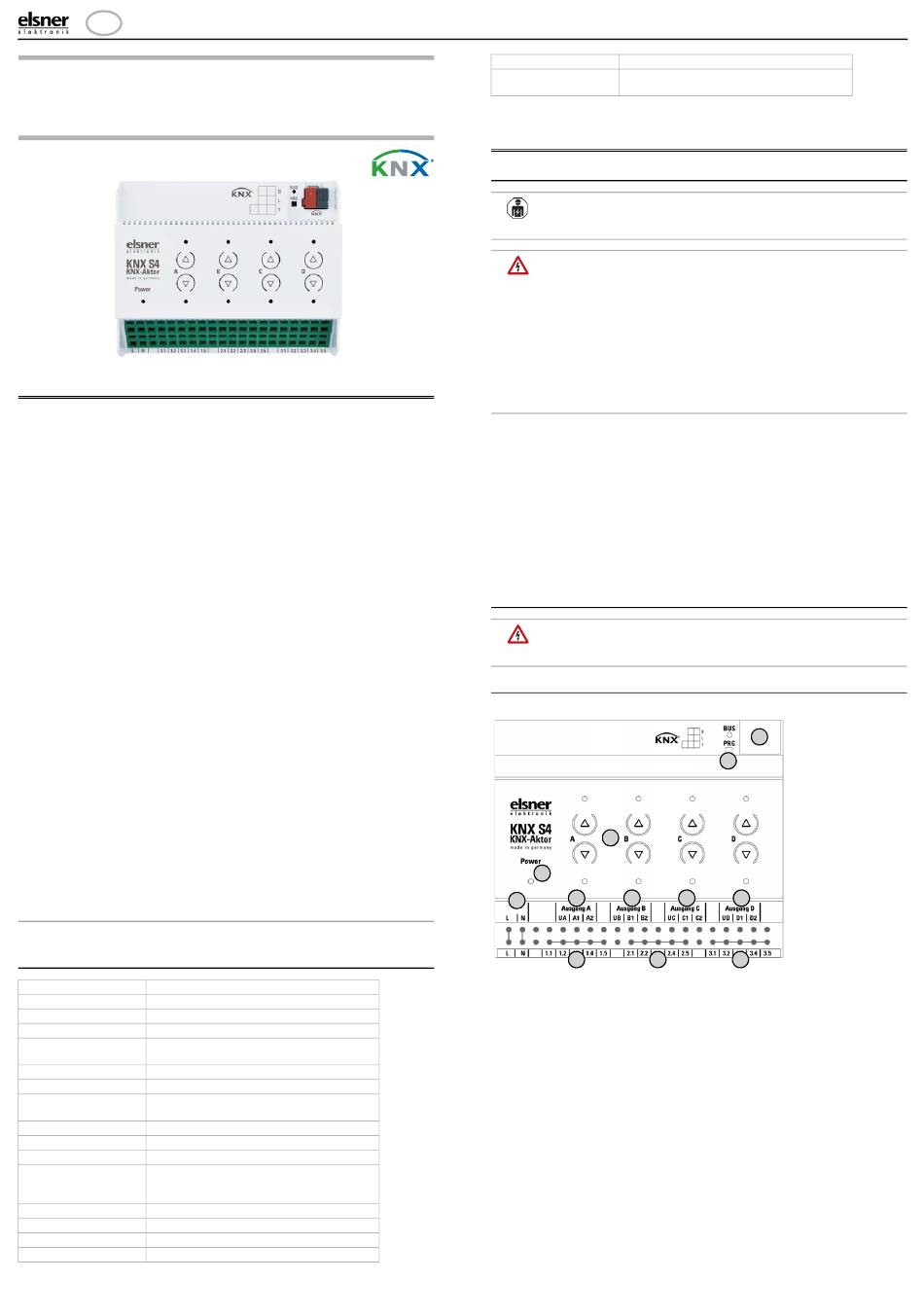

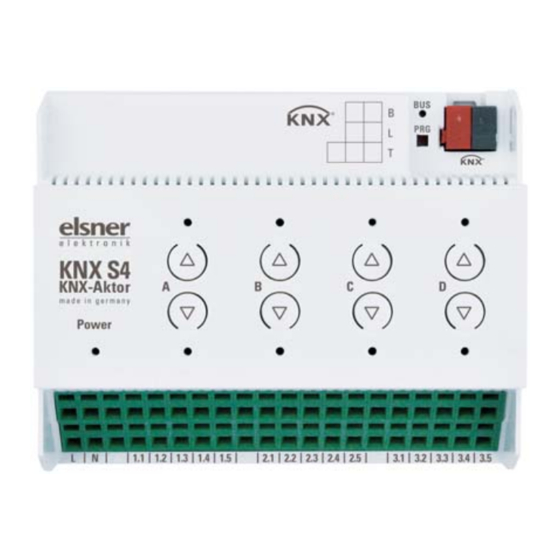

KNX S4
Aktor für Antriebe Auf/Ab
Technische Daten und Installationshinweise
Artikelnummer
70540
1. Beschreibung
Mit dem Aktor KNX S4 mit integrierter Fassadensteuerung werden die Antriebe
von Jalousien, Markisen, Rollläden oder Fenstern angesteuert. Die angeschlosse-
nen Antriebe können über die Taster-Paare des Aktors direkt bedient werden.
Durch die potenzialfreie Ausführung der Ausgänge können Antriebe bis 30 V DC
und bis 230 V AC genauso angesteuert werden, wie andere Systeme (z. B. ein Hand-
tastereingang eines Motorsteuergeräts).
Die Automatik für die Beschattung oder Fensterlüftung kann extern oder intern vor-
gegeben werden. Intern stehen zahlreiche Möglichkeiten für Sperrungen, Verriege-
lungen (z. B. Master–Slave) und Prioritäts-Festlegungen (z. B. Manuell–Automatik)
zur Verfügung. Szenen können gespeichert und über den Bus abgerufen werden
(Szenensteuerung mit 16 Szenen pro Antrieb).
Funktionen:
• 4 potenzialfreie Ausgänge für Antriebe von Beschattung oder Fenster
• Tastenfeld mit Taster-Paaren und Status-LEDs
• Positionsrückmeldung (Fahrposition, bei Jalousien auch
Lamellenposition)
• Positionsspeicher (Fahrposition) über 1-Bit-Objekt (Speicherung und Abruf
z. B. über Taster)
• Steuerung durch interne oder externe Automatik
• Integrierte Beschattungssteuerung für jeden Antriebs-Ausgang (mit
Lamellennachführung nach Sonnenstand bei Jalousien)
• Integrierte Fenster-Lüftungssteuerung
• Szenensteuerung für Fahrposition mit 16 Szenen pro Antrieb (bei Jalousien
auch Lamellenposition)
• Gegenseitige Verriegelung zweier Antriebe mithilfe von Nulllagesensoren
verhindert Kollisionen z. B. von Beschattung und Fenster (Master–Slave)
• Sperrobjekte und Alarmmeldungen haben unterschiedliche Prioritäten,
so dass Sicherheitsfunktionen immer Vorrang haben (z. B. Windsperre)
• Einstellung der Priorität von manueller oder Automatiksteuerung über Zeit
oder Kommunikationsobjekt
• 5 Sicherheitsobjekte für jeden Kanal
• Kurzzeitbeschränkung (Fahrbefehl gesperrt) und 2
Fahrbeschränkungen
Die Konfiguration erfolgt mit der KNX-Software ETS. Die Produktdatei steht auf
der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Men-
übereich „Service" zum Download bereit.
1.0.1. Lieferumfang
• Aktor
1.1. Technische Daten
Gehäuse Kunststoff
Farbe Weiß
Montage Reiheneinbau auf Hutschiene
Schutzart IP 20
Maße ca. 107 x 88 x 60 (B × H × T, mm), 6 Teilungs-
einheiten
Gewicht ca. 350 g
Umgebungstemperatur Betrieb -20...+70°C, Lagerung -55...+90°C
Umgebungsluftfeuch- maximal 95% rF, Betauung vermeiden
tigkeit
Betriebsspannung 230 V AC, 50 Hz
Leistungsaufnahme maximal 3 W
Strom am Bus ca. 10 mA
Ausgänge 4 × Ausgang Auf/Ab potenzialfrei,
bis 30 V DC bzw. 230 V AC,
je Ausgang maximal 4 A bei resistiver Last
Datenausgabe KNX +/- Bussteckklemme
BCU-Typ eigener Mikrocontroller
PEI-Typ 0
Gruppenadressen maximal 1024
Aktor KNX S4 • Stand: 13.03.2018 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Aktor KNX S4
Zuordnungen
Kommunikationsob-
jekte
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
GEFAHR!
Lebensgefahr durch elektrische Spannung (Netzspannung)!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder
unsachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt
jeglicher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf mechanische Beschädigungen
zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüglich der Lieferant
davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbei-
ten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.2. Anschluss
Bei Installation und Leitungsverlegung am KNX-Anschluss die
für SELV-Stromkreise geltenden Vorschriften und Normen
einhalten!
2.2.1. Übersicht
Das Gerät ist für Reiheneinbau auf Hutschiene vorgesehen und belegt 6TE.
4
6
5
10
Abb. 1
1 Programmier-LED und Programmier-Taster (PRG)
2 Steckplatz Bus-Klemme (KNX +/-)
3 Tastenpaare Auf/Ab und LEDs Kanal A-D
4 Power-LED, Anzeige des Betriebszustands. Siehe "Anzeige des Be-
triebszustands durch die Netz-LED".
5 Eingang Betriebsspannung 230 V AC L/N
6 Ausgang A: UA (Spannung) / A1 (Auf) / A2 (Ab), max. 4 A
7 Ausgang B: UB (Spannung) / B1 (Auf) / B2 (Ab), max. 4 A
8 Ausgang C: UC (Spannung) / C1 (Auf) / C2 (Ab), max. 4 A
9 Ausgang D: UD (Spannung) / D1 (Auf) / D2 (Ab), max. 4 A
10 Freie Klemmen 1.1 bis 1.5 (intern gebrückt), maximal 10 A pro Klemme
11 Freie Klemmen 2.1 bis 2.5 (intern gebrückt), maximal 10 A pro Klemme
12 Freie Klemmen 3.1 bis 3.5 (intern gebrückt), maximal 10 A pro Klemme
Isolationseigenschaften der Klemmengruppen:
Der Aktor KNX S4 ist nach EN60664-1 mit Überspannungskategorie III und
Verschmutzungsgrad 2 klassifiziert. Entsprechen dieser Klassifizierung müssen
zwischen 230 V Netzleitungen und FELV 4 kV Stoßspannungsfestigkeit und
zwischen 230 V Netzleitungen und SELV 6 kV Stoßspannungsfestigkeit
gegeben sein. Diese Vorgabe muss bei der Installation berücksichtigt werden.
maximal 1024
409
2
1
3
7 8 9
11 12
