i
iii

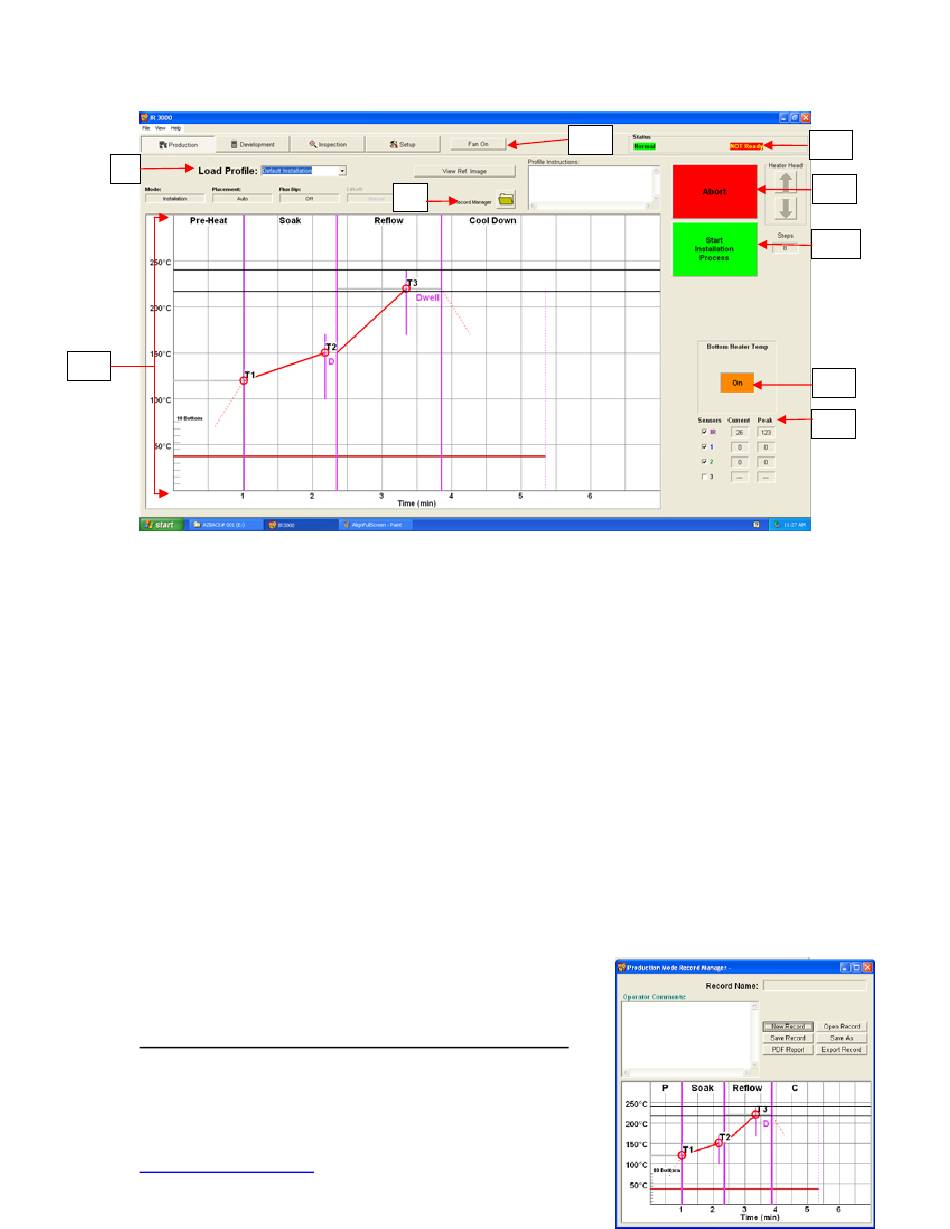

i. Profilname. Zeigt das aktuell ausgewählte Profil an. Durch Klicken auf den Pfeil kann in
einem Drop-Down-Menü aus einer Liste gespeicherter Profile ein neues Profil
ausgewählt werden.
ii. Aufzeichnungsmanager. Profilinformationen können gespeichert und in das Dateiformat
PDF exportiert werden.
iii. Diagramm. Hier werden ein gespeichertes Diagramm und, falls der IR-Sensor oder
Thermoelemente benutzt werden, ein aktives Pfaddiagramm angezeigt.
iv. Wahlschalter Kühllüfter Ein/Aus ["On/Off"]: Mit diesem Schalter kann der Kühllüfter
manuell ein-/ausgeschaltet werden.
v. Statusleiste und Systemstatus: Zeigt an, ob sich das System im Status "normal",
"setback" [Zurücksetzen] oder "shutdown" [Ausschalten] befindet. Heizelementstatus:
Wird als "ready" [bereit] angezeigt, wenn das untere Heizelement sich im
Betriebstemperaturbereich befindet. Wird als "not ready"[nicht bereit] angezeigt, wenn
das untere Heizelement sich nicht im Betriebstemperaturbereich befindet. Der
Heizzyklus wird deaktiviert, bis der Heizelementstatus als "ready" [bereit] angezeigt
wird.
vi. Abbruch-Schaltfläche. Klicken Sie jederzeit auf diese Schaltfläche, um den Prozess
abzubrechen und zum Beginn zurückzukehren.
vii. Arbeitsschritt-Schaltfläche. Klicken Sie auf diese Schaltfläche, um mit dem nächsten
Betriebsschritt fortzufahren.
viii. Vorheizelementanzeige. Zeigt an, ob ein Vorheizelement ein- oder ausgeschaltet ist.
ix. Sensoranzeigen. Hier werden aktuelle Messwerte sowie
Spitzenwerte angezeigt, sofern Thermoelemente
verwendet werden und die entsprechenden Kästchen
aktiviert wurden.
10. Produktionsmodus-Aufzeichnungsmanagerbildschirm
i.
Mit dem Aufzeichnungsmanager kann der Benutzer die
Seriennummern der Leiterplatten sowie Auftrags- und
www.paceworldwide.com
iv
ii
Abbildung 6
Systembetriebshandbuch
Seite 10 von 37
v
vi
vii
viii
ix
